Sabot à angle 45°
Ces sabots ont été développés pour répondre aux nombreux cas rencontrés dans la charpente où l‘angle à 45° s‘avère nécessaire. Ils sont généralement utilisés pour des applications horizontales mais peuvent s‘adapter à d‘autres utilisations.
Présentation
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 mm à 2 mm selon les modèles.
Avantages
- Diverses largeurs disponibles.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, béton, acier
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d'utilisation
- Solives,
- 1/2 fermes,
- Arétiers...
Données techniques
Dimensions
Références | Dimensions poutre | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | A | B | C | D | F | t | Ø5 | Ø11 | Ø13 | Ø5 | ||
Min. | Max. | ||||||||||||
S45D250/38/1.5 | 38 | 106 | 159 | 38 | 104 | 38 | 171 | 80 | 1.5 | 16 | 2 | - | 16 |
S45G250/38/1.5 | 38 | 106 | 159 | 38 | 104 | 38 | 171 | 80 | 1.5 | 16 | 2 | - | 16 |
S45D320/64/2 | 63 | 128 | 192 | 64 | 130 | 70 | 233 | 142 | 2 | 18 | - | 4 | 10 |
S45G320/64/2 | 63 | 128 | 192 | 64 | 130 | 70 | 233 | 142 | 2 | 18 | - | 4 | 10 |
S45D380/76/2 | 75 | 152 | 228 | 76 | 152 | 70 | 250 | 155 | 2 | 26 | - | 4 | 12 |
S45G380/76/2 | 75 | 152 | 228 | 76 | 152 | 70 | 250 | 155 | 2 | 26 | - | 4 | 12 |
S45D440/80/2 | 80 | 180 | 270 | 80 | 180 | 70 | 256 | 159 | 2 | 28 | - | 4 | 14 |
S45G440/80/2 | 80 | 180 | 270 | 80 | 180 | 70 | 256 | 159 | 2 | 28 | - | 4 | 14 |
S45D500/100/2 | 100 | 200 | 300 | 100 | 200 | 70 | 286 | 179 | 2 | 34 | - | 4 | 18 |
S45G500/100/2 | 100 | 200 | 300 | 100 | 200 | 70 | 286 | 179 | 2 | 34 | - | 4 | 18 |
Valeurs Caractéristiques - Solive sur poutre
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
---|---|---|---|---|---|---|
Porteur | Porté | R1.k | R2.k | |||
Qté | Type | Qté | Type | |||
S45D250/38/1.5 | 16 | CNA4,0x50 | 8 | CNA4,0x35 | 5 | 4.9 |
S45G250/38/1.5 | 16 | CNA4,0x50 | 8 | CNA4,0x35 | 5 | 4.9 |
S45D320/64/2 | 18 | CNA4,0x50 | 10 | CNA4,0x35 | 14 | 3.2 |
S45G320/64/2 | 18 | CNA4,0x50 | 10 | CNA4,0x35 | 14 | 3.2 |
S45D380/76/2 | 26 | CNA4,0x50 | 12 | CNA4,0x50 | 16.2 | 4.2 |
S45G380/76/2 | 26 | CNA4,0x50 | 12 | CNA4,0x50 | 16.2 | 4.2 |
S45D440/80/2 | 28 | CNA4,0x50 | 14 | CNA4,0x50 | 18.5 | 5.6 |
S45G440/80/2 | 28 | CNA4,0x50 | 14 | CNA4,0x50 | 18.5 | 5.6 |
S45D500/100/2 | 34 | CNA4,0x50 | 18 | CNA4,0x50 | 23.4 | 8.3 |
S45G500/100/2 | 34 | CNA4,0x50 | 18 | CNA4,0x50 | 23.4 | 8.3 |
Valeurs Caractéristiques - Bois sur béton
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
---|---|---|---|---|---|---|
Porteur | Porté | R1.k | R2.k | |||
Qté | Type | Qté | Type | |||
S45D250/38/1.5 | 2 | Ø10* | 5 | CNA4,0x35 | 4.9 | 1.5 |
S45G250/38/1.5 | 2 | Ø10* | 5 | CNA4,0x35 | 4.9 | 1.5 |
S45D320/64/2 | 4 | Ø12* | 10 | CNA4,0x50 | 14 | 3.2 |
S45G320/64/2 | 4 | Ø12* | 10 | CNA4,0x50 | 14 | 3.2 |
S45D380/76/2 | 4 | Ø12* | 12 | CNA4,0x50 | 16.2 | 4.2 |
S45G380/76/2 | 4 | Ø12* | 12 | CNA4,0x50 | 16.2 | 4.2 |
S45D440/80/2 | 4 | Ø12* | 14 | CNA4,0x50 | 18.5 | 5.6 |
S45G440/80/2 | 4 | Ø12* | 14 | CNA4,0x50 | 18.5 | 5.6 |
S45D500/100/2 | 4 | Ø12* | 18 | CNA4,0x50 | 23 | 8.3 |
S45G500/100/2 | 4 | Ø12* | 18 | CNA4,0x50 | 23 | 8.3 |
* Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie etc ...) de l'entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (notre logicel gratuit Anchor Designer est disponible sur notre site internet).
Valeurs Caractéristiques - Connexion bois sur bois - Avec vis connecteur SSH
Références | Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] [kN] | |||||
Porteur | Porté | R1,k | R2,k | |||
Qté | Type | Qté | Type | |||
S45D250/38/1.5 | 2 | SSH10.0x40 | 5 | CNA4.0x35 | 4.9 | 1.5 |
S45G250/38/1.5 | 2 | SSH10.0x40 | 5 | CNA4.0x35 | 4.9 | 1.5 |
S45D320/64/2 | 4 | SSH12.0x60 | 5 | CNA4.0x50 | 6.8 | 2.4 |
S45G320/64/2 | 4 | SSH12.0x60 | 5 | CNA4.0x50 | 6.8 | 2.4 |
S45D380/76/2 | 4 | SSH12.0x60 | 6 | CNA4.0x50 | 8.4 | 2.8 |
S45G380/76/2 | 4 | SSH12.0x60 | 6 | CNA4.0x50 | 8.4 | 2.8 |
S45D440/80/2 | 4 | SSH12.0x60 | 7 | CNA4.0x50 | 9 | 3.3 |
S45G440/80/2 | 4 | SSH12.0x60 | 7 | CNA4.0x50 | 9 | 3.3 |
S45D500/100/2 | 4 | SSH12.0x60 | 9 | CNA4.0x50 | 9.4 | 3.4 |
S45G500/100/2 | 4 | SSH12.0x60 | 9 | CNA4.0x50 | 9.4 | 3.4 |
La traction transversale doit être vérifiée par l'utilisateur et car elle peut être prépondérante.
L'épaisseur minimale du bois porteur est de 38 mm pour l'utilisation de SSH Ø10x40 et de 73 mm pour les SSH Ø12x60
Installation
Montage

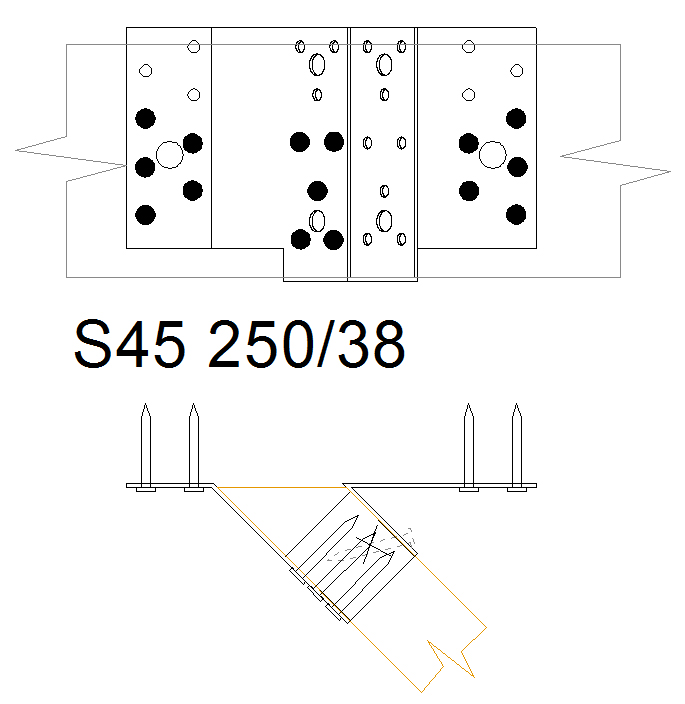

Fixation
Porté :
- Pointes annelées CNA Ø4,0 x 35 mm ou CNA Ø4,0 x 50 mm,
- Vis CSA Ø5,0x35 ou CSA Ø5,0x40mm.
Porteur :
Support bois :
- Pointes annelées CNA Ø4,0 x35 mm ou CNAØ 4,0 X 50 mm,
- Tirefonds ou boulons Ø10 ou Ø12 mm,
- Vis CSA Ø5,0x35 ou CSA Ø5,0x40mm,
- Vis SSH Ø10.0x40 ou Ø12.0x60 selon les modèles.
Support béton :
- Cheville mécanique : goujon FM 753 EVO M10x78/5 ou FM 753 EVO M12x104/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25 ou LMAS M12-150/35.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH 16x130 ou LMAS M12-150/35 + tamis SH 20x130.
Installation

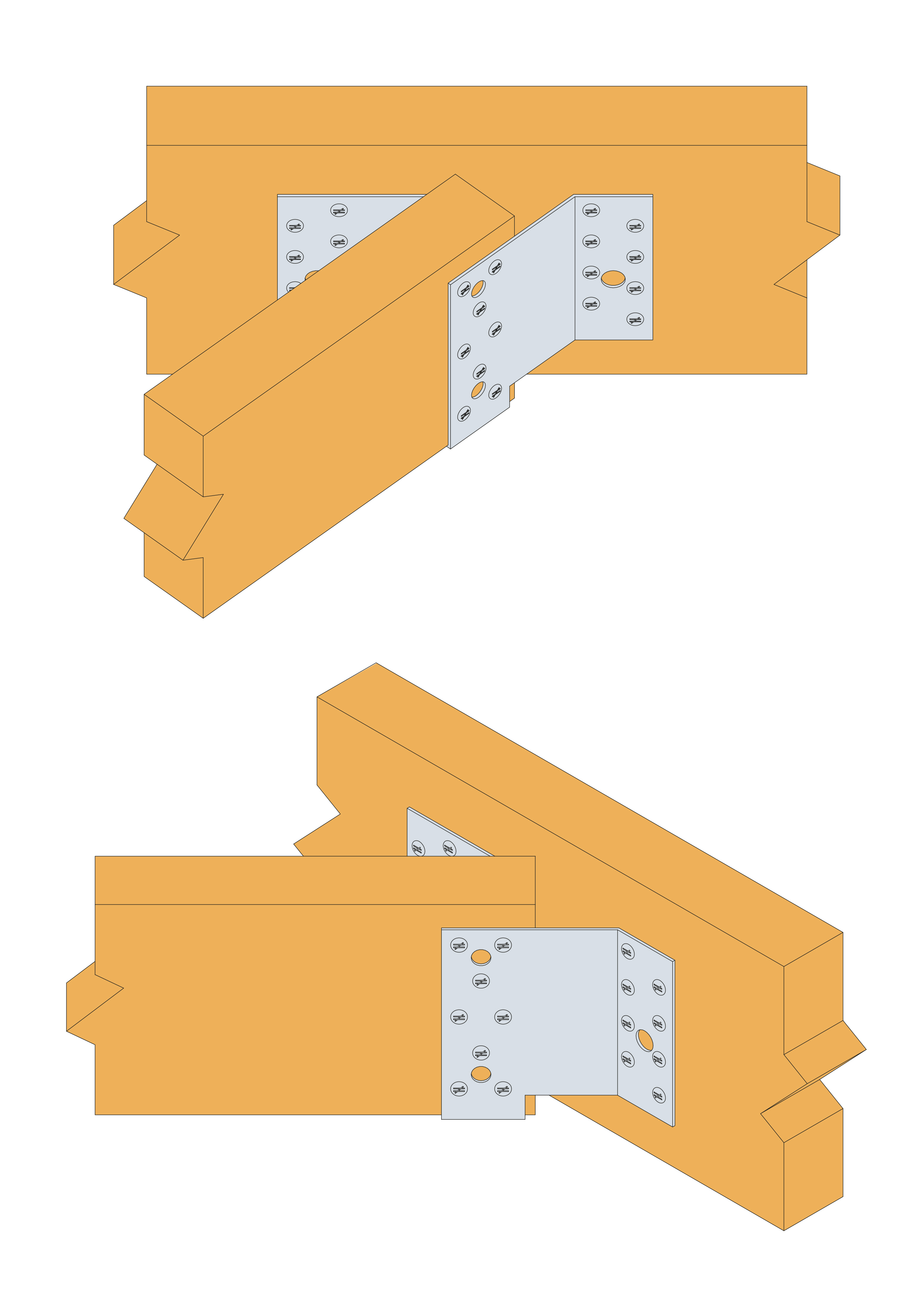

Sur Bois :
- Tracer l’emplacement de la poutre portée sur le porteur,
- Présenter le sabot et préfixer les ailes de chaque côté,
- Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
- Finaliser la fixation sur chaque aile,
- Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
- Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
- Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
- Percer le support avec un forêt adapté,
- Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
- Présenter la poutre portée dans le sabot avant de la fixer.
