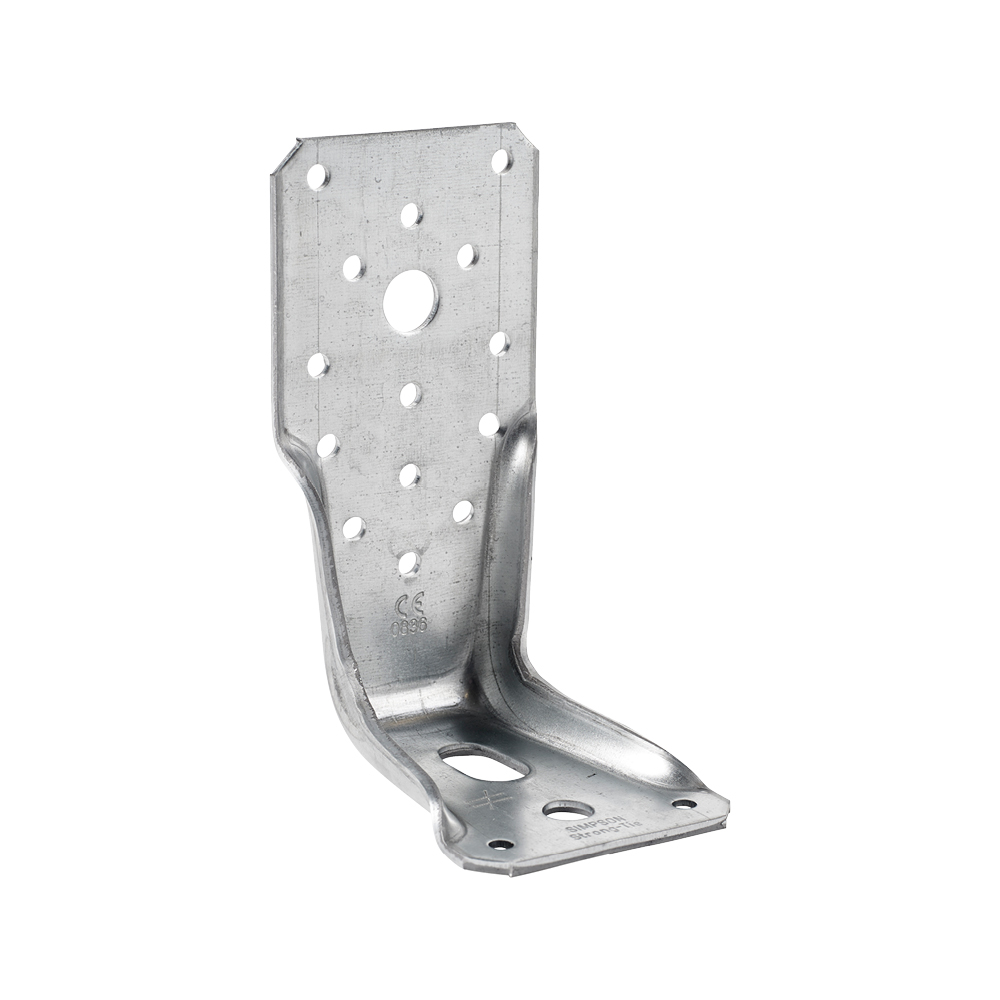

AKRX3

Equerre renforcée pour ossature bois

Les équerres renforcées pour ossature bois AKRX3 viennent compléter la gamme existante d'équerres renforcées offrant une reprise de charge importante en traction. Elles sont principalement préconisées pour la reprise d'efforts de soulèvement en pieds de murs à ossature bois.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 3 mm.

Avantages

  • Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
  • Optimisé pour les efforts de traction.

Application

Support

  • Porteur : béton,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

  • Fixation de montants,
  • Poteaux bois,
  • Murs bois massifs,
  • Poutres lamellé-collé périphériques,
  • Application poutre sur poutre, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm]
A B C Ep. Perçages Aile A Perçages Aile B
Ø5 Ø13.5 Ø5 Ø11 Ø13.5x25
AKR95X3L 95 85 65 3 9 - 2 1 1
AKR135X3L 135 85 65 3 14 1 2 1 1
AKR285X3L 285 85 65 3 26 3 2 1 1

Ci-dessous se trouvent les résistances pour plusieurs configurations. Pour plus d'information, se référer à l'ETA

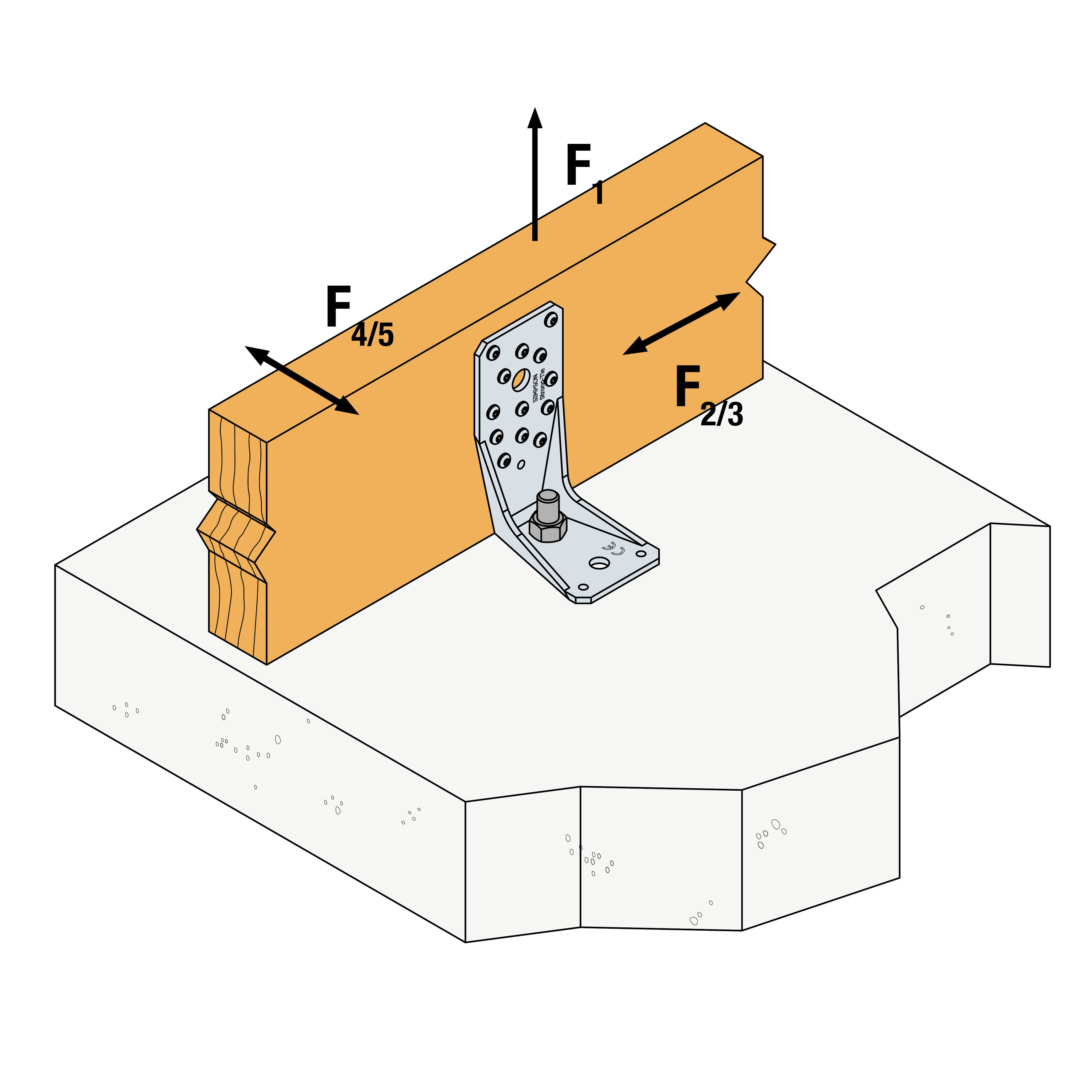

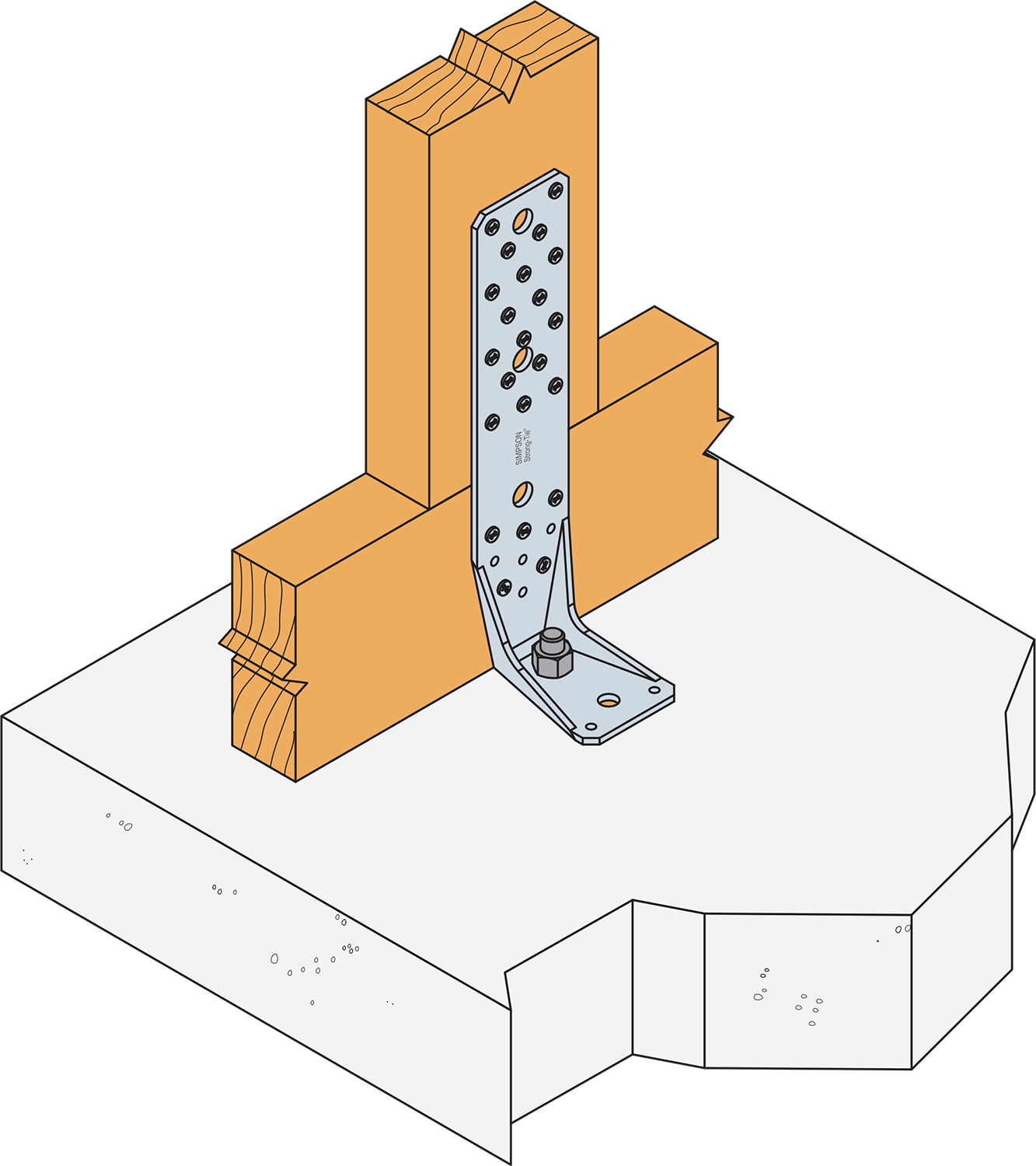

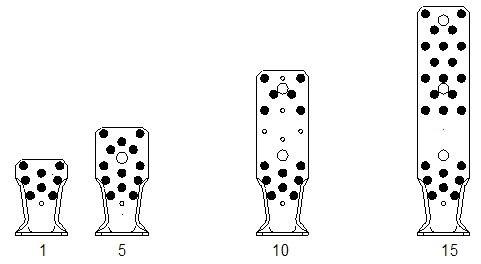

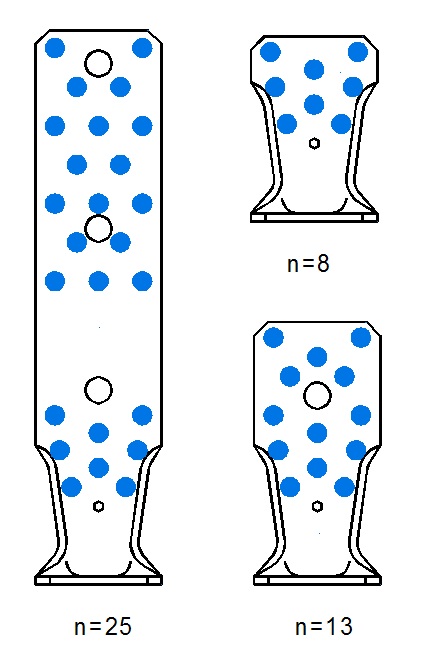

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - 1 équerre

Références Fixations Valeurs caractéristiques simplifiées - 1 équerre [kN]
Aile A Aile B R1.k*** R2.k = R3.k
Qté Type Qté Type
AKR95X3L 8 CNA4.0x50 1 Ø12** 8.7 2.8
AKR135X3L 13 CNA4.0x50 1 Ø12** 15.5 4.6
AKR285X3L 25 CNA4.0x50 1 Ø12** 15.3 4.4

** Se référer à la gamme de produit d'ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.

***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d'autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l'ETE-07/0285.

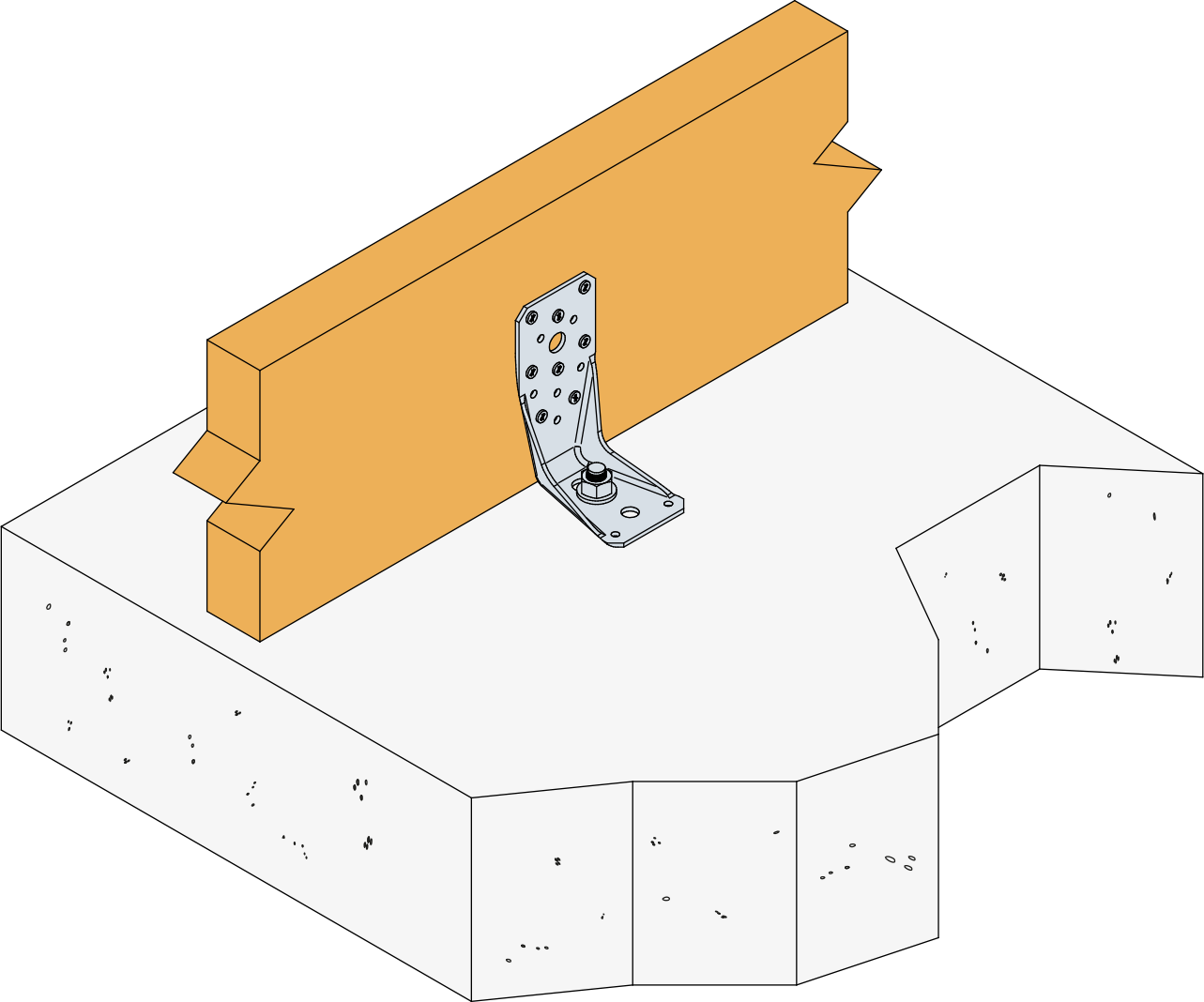

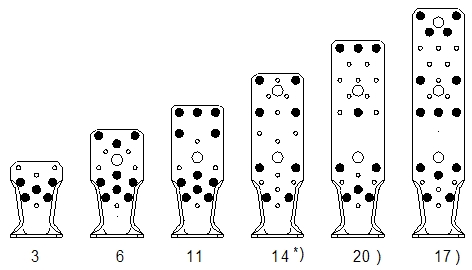

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre

Références Fixations Valeurs caractéristiques simplifiées - 1 équerre [kN]
Aile A Aile B R1.k*** R2.k = R3.k
Qté Type Qté Type
AKR95X3L 5 CNA4.0x50 1 Ø12** 5.1 3.6
AKR135X3L 9 CNA4.0x50 1 Ø12** 10.7 6.6
AKR285X3L 14 CNA4.0x50 1 Ø12** 13.2 5.5

** Se référer à la gamme de produit d'ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.

***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d'autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l'ETE-07/0285.

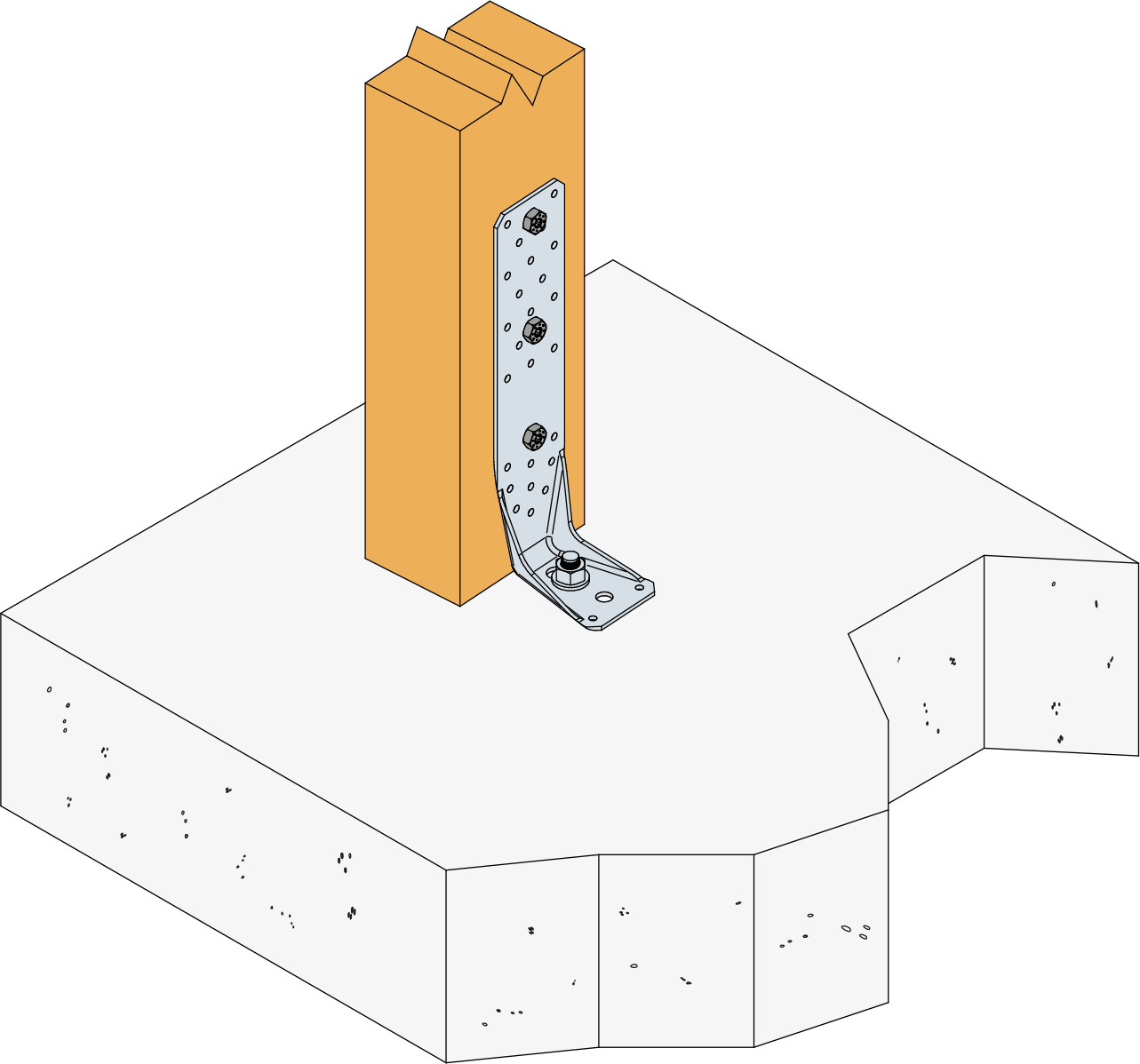

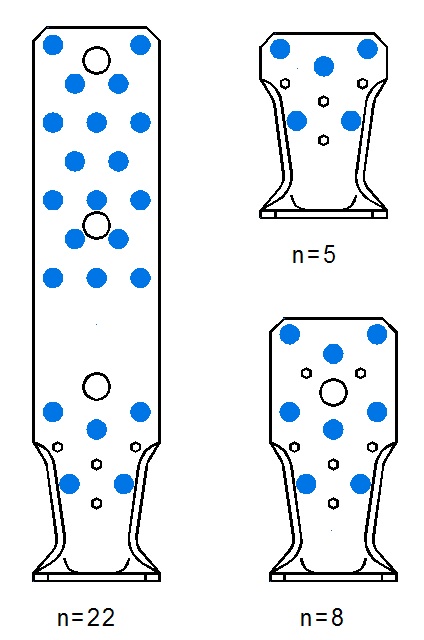

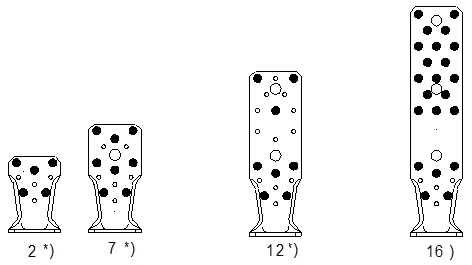

Valeurs caractéristiques simplifiées - Connexion poteau bois sur support rigide - 1 équerre

Références Fixations Valeurs caractéristiques simplifiées - 1 équerre [kN]
Aile A Aile B R1.k*** R2.k = R3.k
Qté Type Qté Type
AKR95X3L 5 CNA4.0x50 1 Ø12** 5.8 3.9
AKR135X3L 8 CNA4.0x50 1 Ø12** 10.6 6.2
AKR285X3L 22 CNA4.0x50 1 Ø12** 13.2 5.6

** Se référer à la gamme de produit d'ancrage Simpson Strong Tie, type BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, des espacements et distances aux bords.

***Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d'autres durées de chargement et classes de service, veuillez utiliser le tableau supérieur ou référez-vous à l'ETE-07/0285.

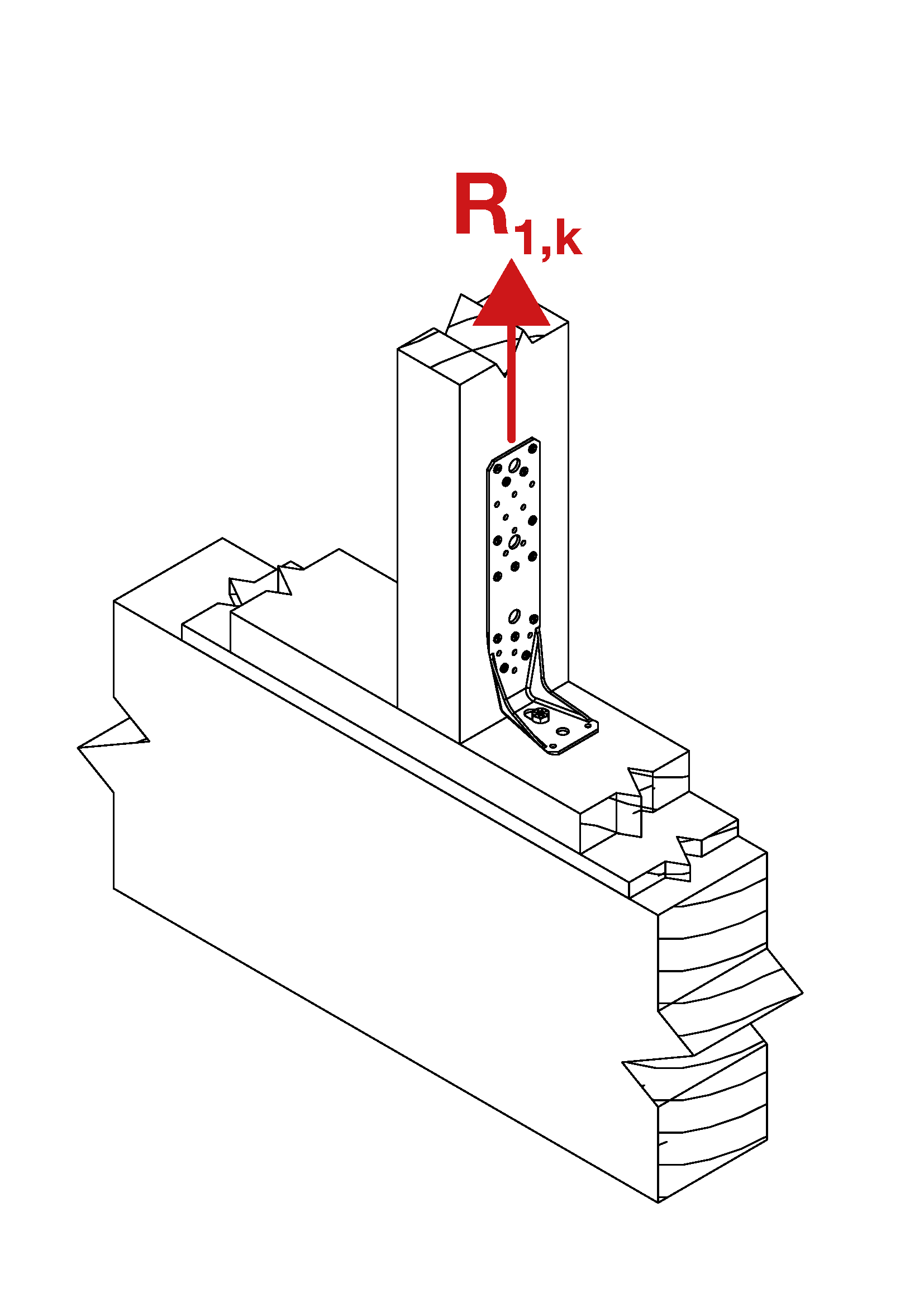

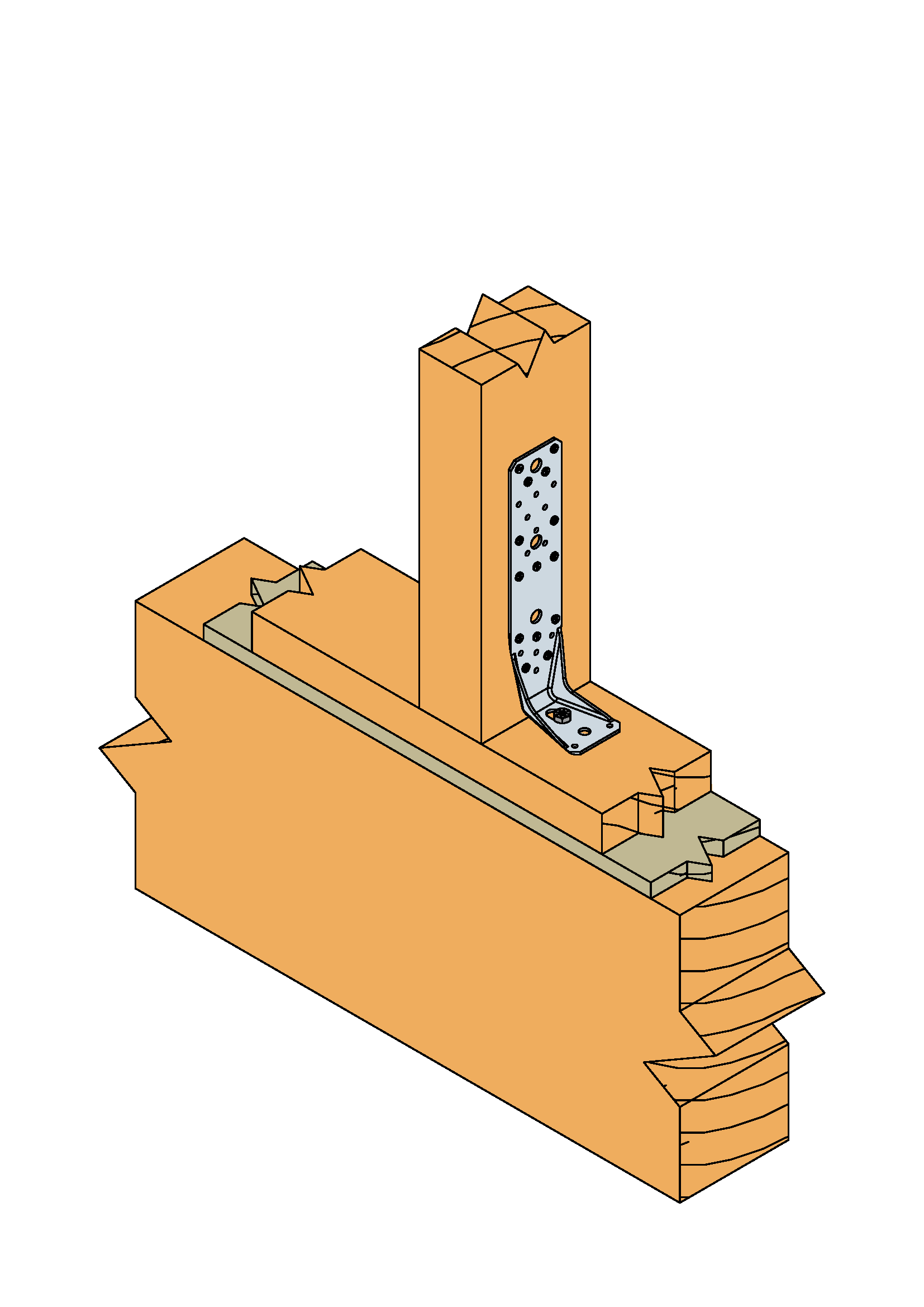

Valeurs caractéristiques - Bois sur béton - Vis connecteurs Ø12 - 1 équerre

Références Valeurs caractéristiques - Bois sur béton - Vis connecteurs Ø12 - 1 équerre
Fixations Valeurs caractéristiques - Bois C24 - 1 équerre par connection [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type SSH12x80 SSH12x80
AKR285X3L 3 SSH 1 Ø12 13.3 -

Voir la gamme d'ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l'entraxe et les distances aux bords.

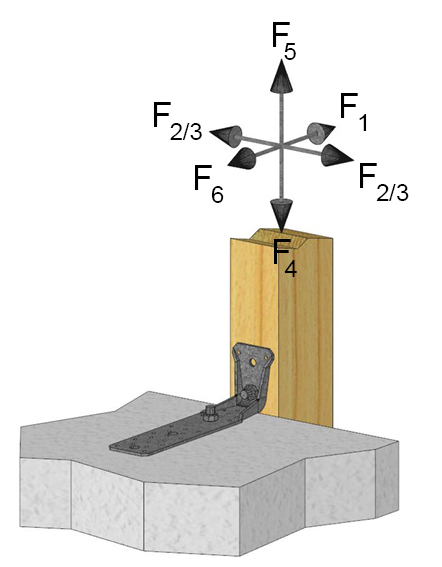

Valeurs caractéristiques - Bois sur dalle béton - 1 équerre

Références Valeurs caractéristiques - Bois sur dalle béton - 1 équerre
Fixations Type de clouage Valeurs caractéristiques
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k R6.k
Qté Type Qté Type
AKR285X3L 2 Ø12 1 Ø10 22 6.1 0.4 5.4 0.6 1,4/kmod

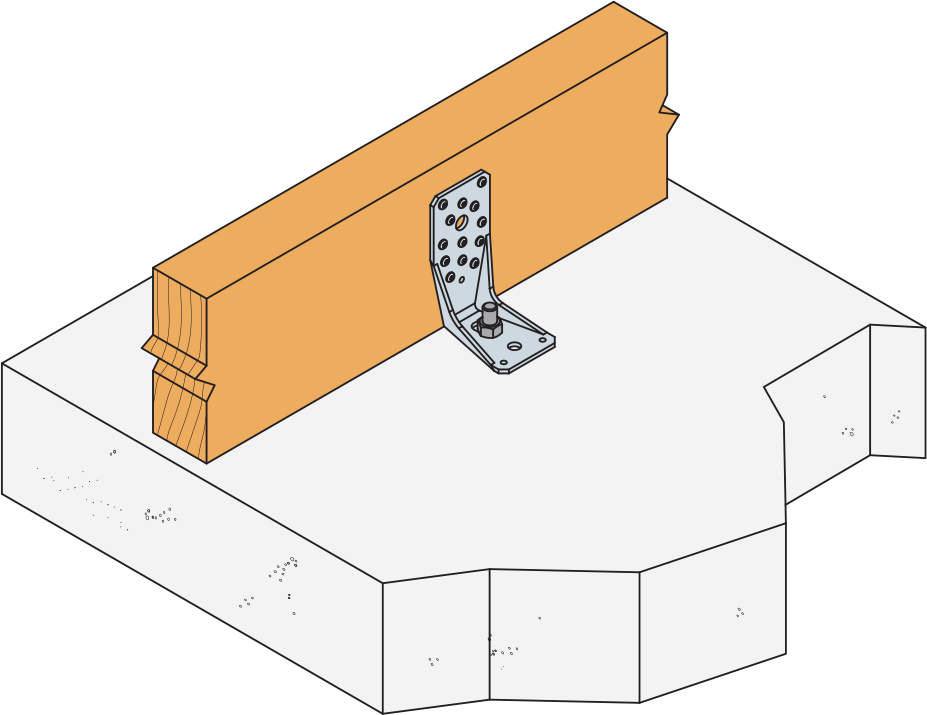

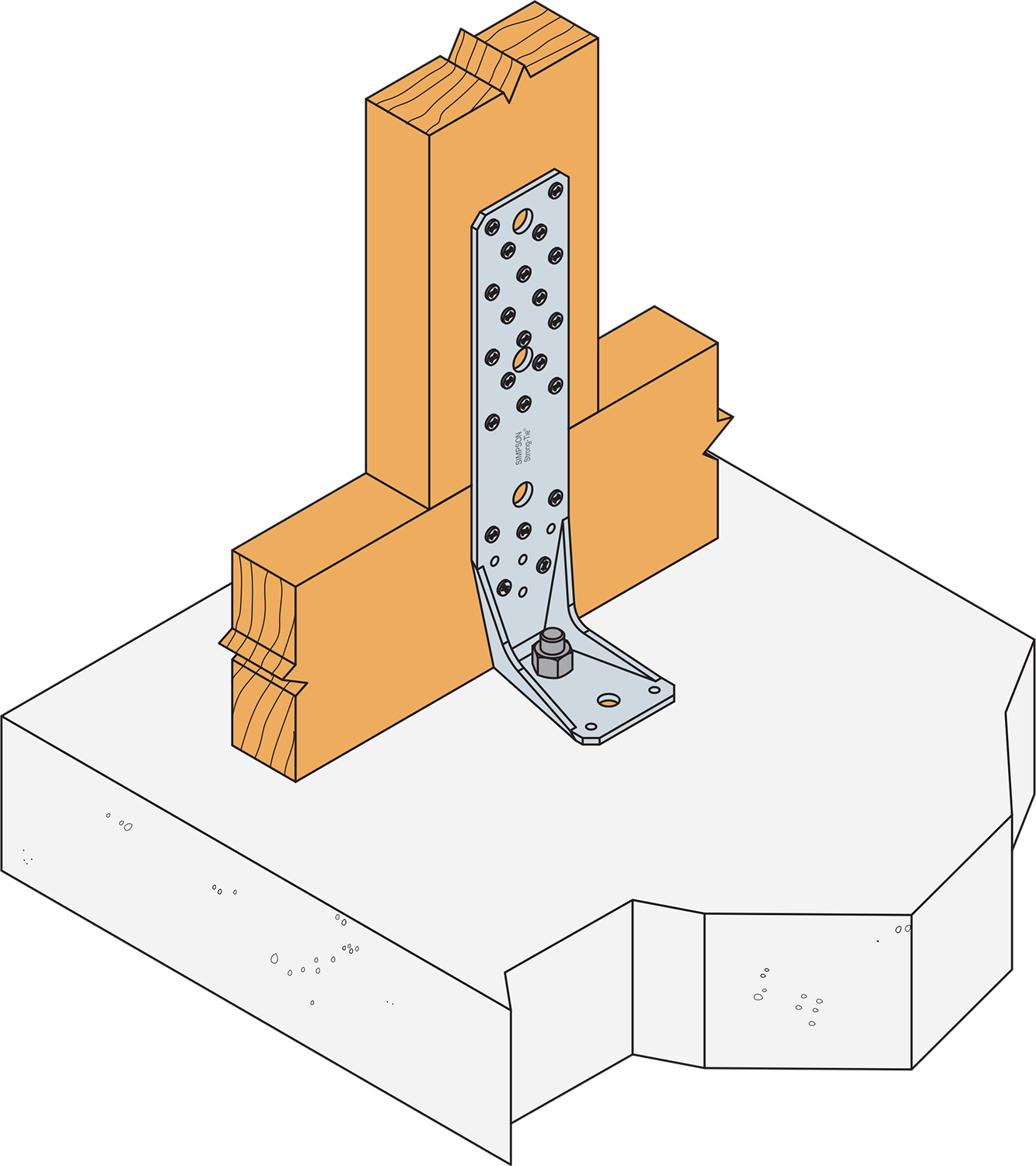

Installation

Montage

Fixations

Sur porté :

  • Pointes annelées CNA Ø4.0x50 mm,
  • Vis CSA Ø5.0x40 mm,
  • SSH Ø 12.0 x 80 mm (bois sur béton).

Sur porteur béton :

  • Cheville mécanique : goujon type WA M12-104/5,
  • Ancrage chimique : résine AT-HP avec tige filetée LMAS M12-150/35.

Installation

  1. Utiliser toutes les fixations spécifiées.
  2. Vérifier la résistance à l'arrachement de l'ancrage.
  3. La surface totale d‘appui de l‘ancrage doit être en contact avec le montant.

Certification

Agrément technique (ATE)
