Chevrons bois :

• 1 tirefond LAG Ø8,0x50 mm + 2 vis CSA Ø5x35 ou Ø5x40 anti-rotation
• 1 SSH Ø8,0x40 mm + 2 CSA Ø5x35 ou Ø5x40 anti-rotation

Support béton :

• Goujon FM 753 EVO M8-68/5 ou cheville nylon FM-X5 HEX 8x80/10 si charge légère et support régulier
• Goujon FM-753 CRACK 3DG M8x75/10 pour les environnements sismiques

Support maçonné :

• Cheville nylon FM-X5 HEX 8x80/10
• Cheville chimique par résine AT-HP ou POLY-GP + tige filetée LMAS M8-95/20 + tamis SH M16-130

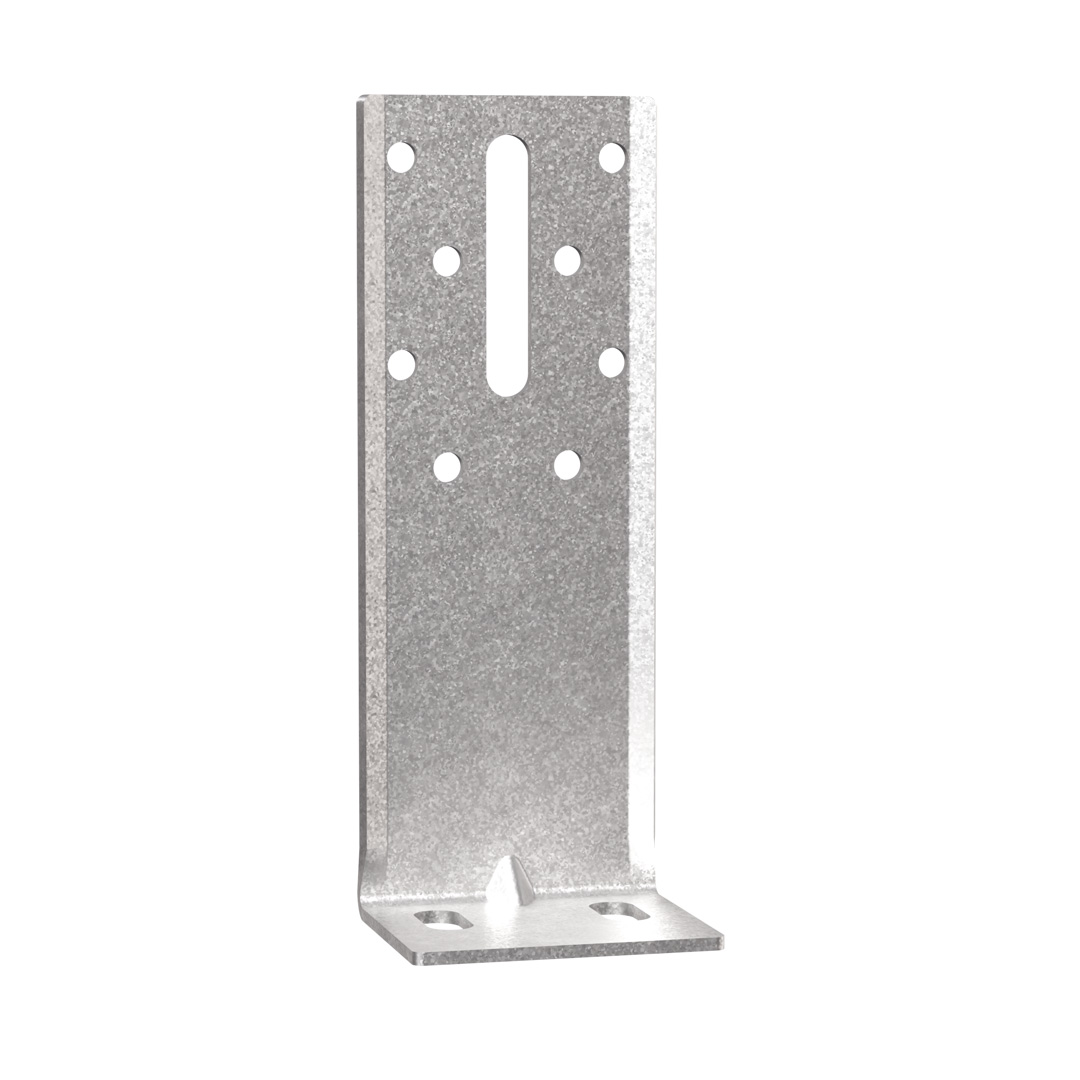

1. Disposition des équerres : Marquer l'emplacement des équerres au mur et l'emplacement à percer (trou oblong haut). Un nombre minimal de trois équerres est à prévoir pour des longueurs de chevron ou montant supérieures à 80 cm. En dessous de 80 cm, le nombre d'équerres minimal est de 2. Dans les deux cas, il est nécessaire de disposer les équerres en alternance de part et d'autre du chevron ou du montant. L'écartement des équerres le long de l'ossature est, (compte tenu des charges dues au vent, de l'entraxe et de l’inertie des chevrons ou montants), fonction de la résistance de service à l'arrachement des fixations dans la paroi support considérée et de la résistance caractéristique des équerres. L’écartement des équerres le long de l'ossature ne pourra excéder 1,35 m, et sera limité à 1 m dans le cas des profilés en forme de “L” ou lorsque des dispositions parasismiques sont exigées (Cahier CSTB 3725) et sera limité à 0,8 m lorsque les équerres ne peuvent être diposés en quinconce (par exemple en rive de bâtiment, de tableaux ou d'arrêts d'ouvrage de bardage). Le porte à faux en extrémité d'ossature n'excéde pas le quart de la portée entre deux équerres successives, avec un maximum de 25 cm. Pour déterminer le calepinage des équerres au plus juste, n'hésitez pas à utiliser notre logiciel ITE Designer.
2. Fixation des équerres : la fixation sur le porteur béton s'effectue avec une cheville de Ø8 mm placée dans le trou oblong le plus haut.
3. Application de l'isolant thermique.

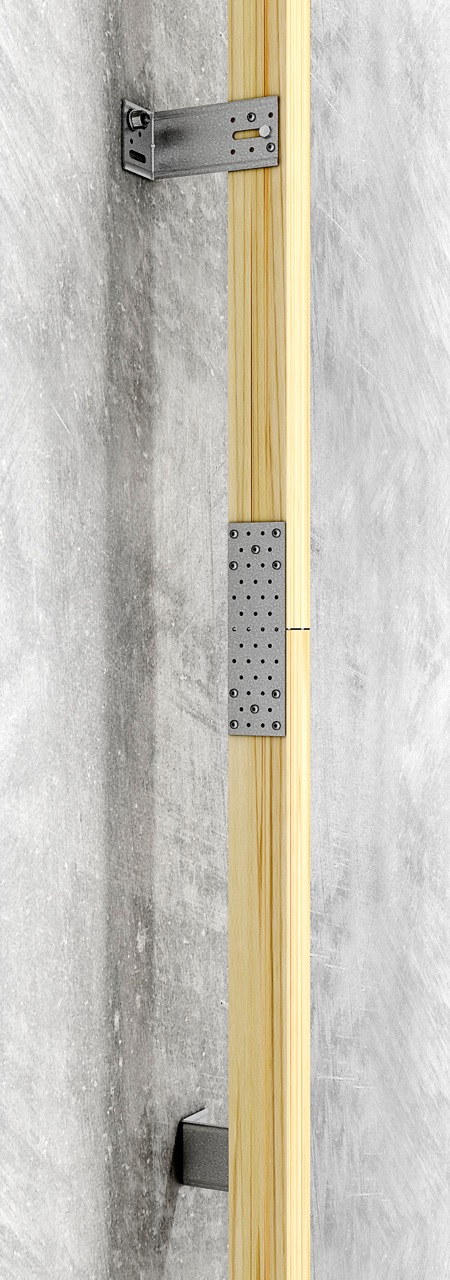

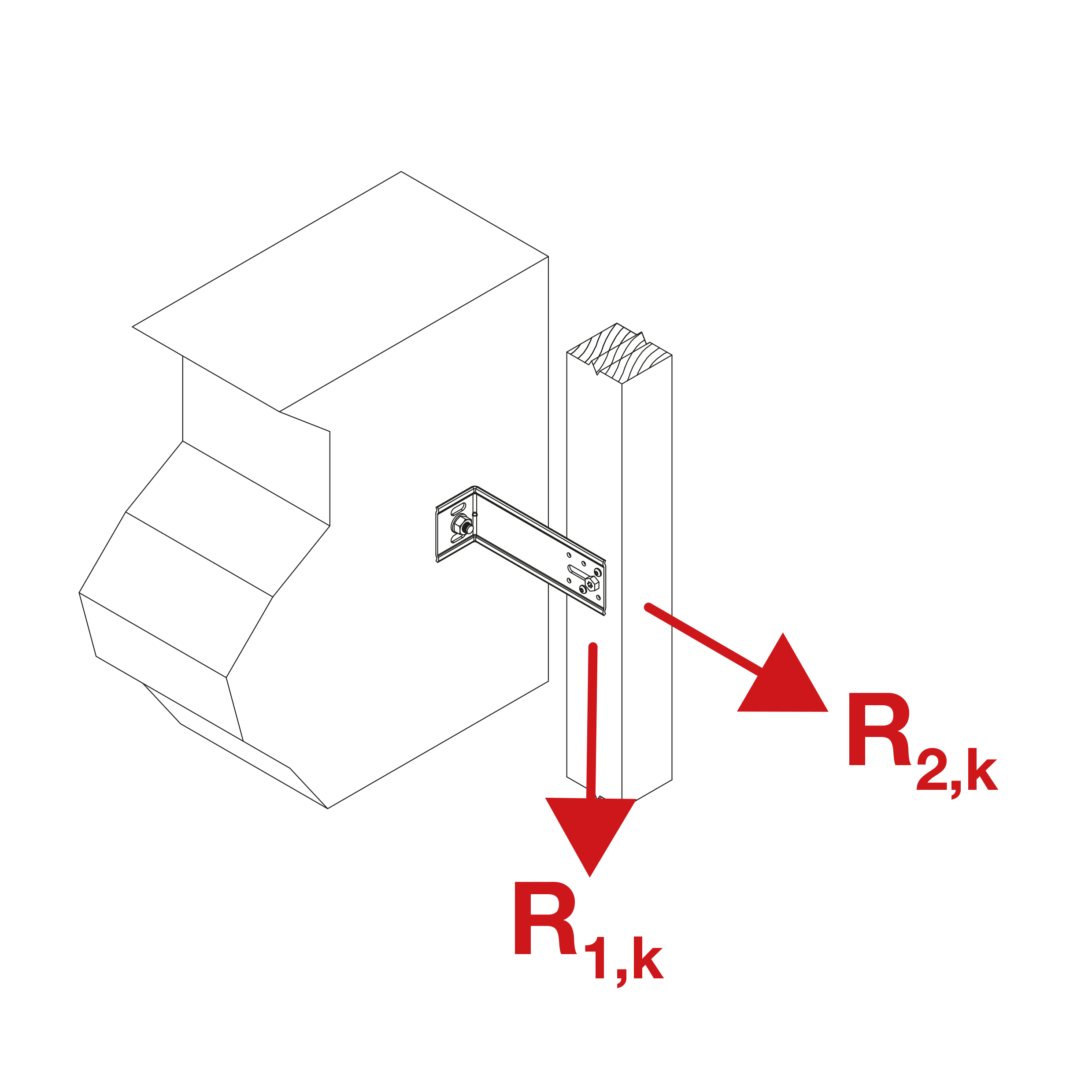

4. Fixation des chevrons bois : la fixation du chevron sur l‘équerre est réalisée d'abord par un tirefond Ø8 (placé dans le trou oblong Ø9x50 central). Une fois l'aplomb du profilé/chevron réalisé, il faut ajouter 2 vis Ø5 pour bloquer la position du profilé/chevron.

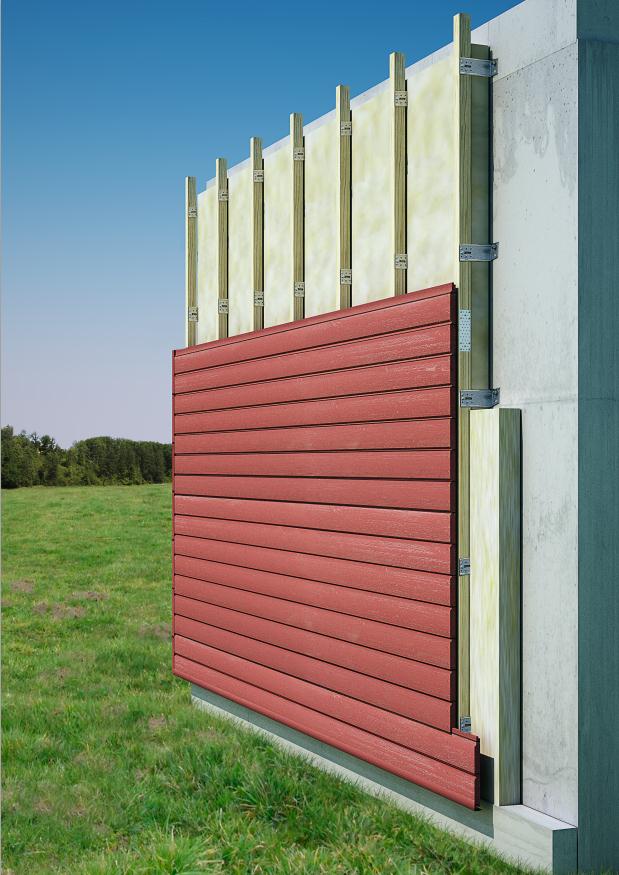

5. Mise en place éventuelle d'un pare-pluie.
6. Fixation du parement de bardage sur l'ossature secondaire.
