ABMI

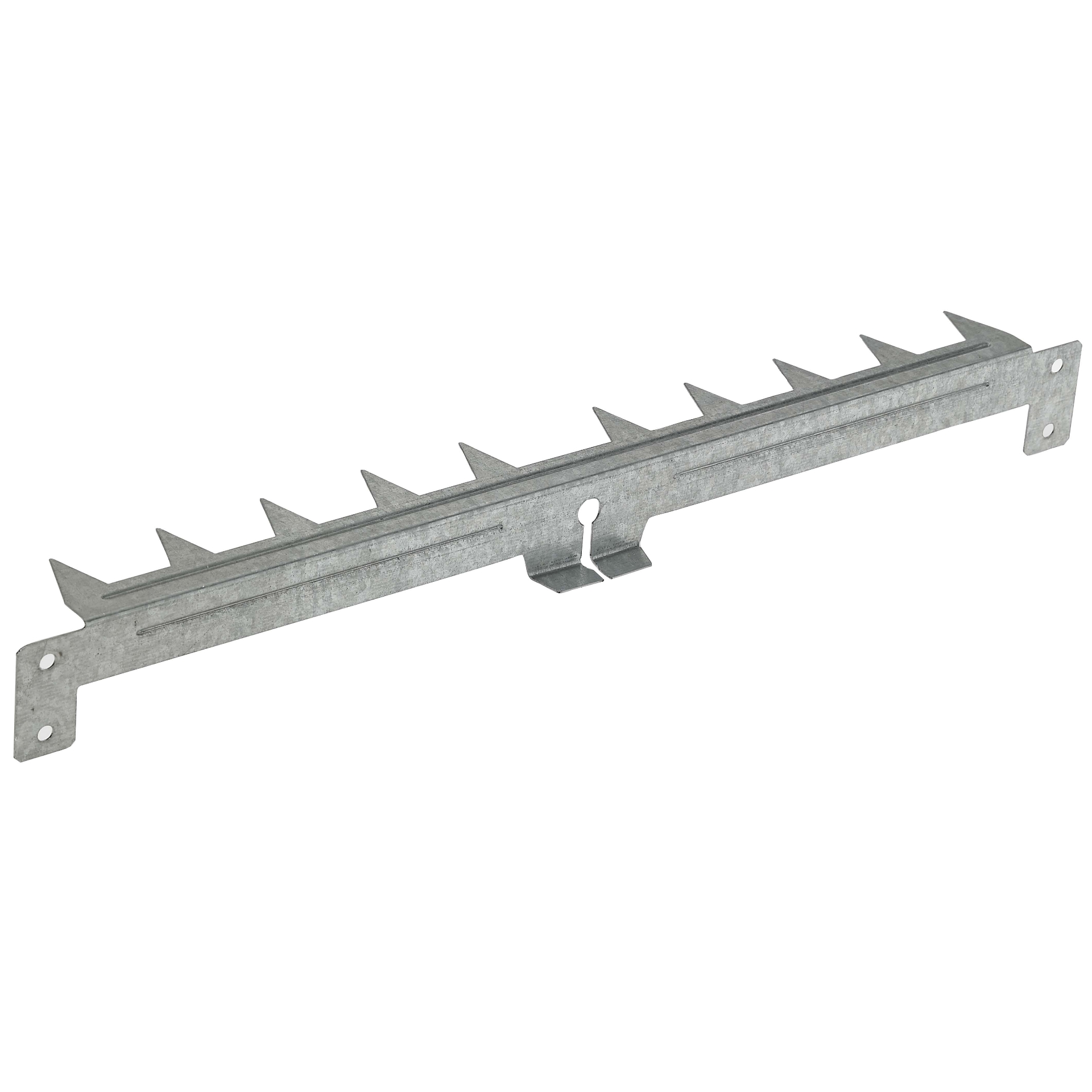

Griffe de maintien pour isolant thermique

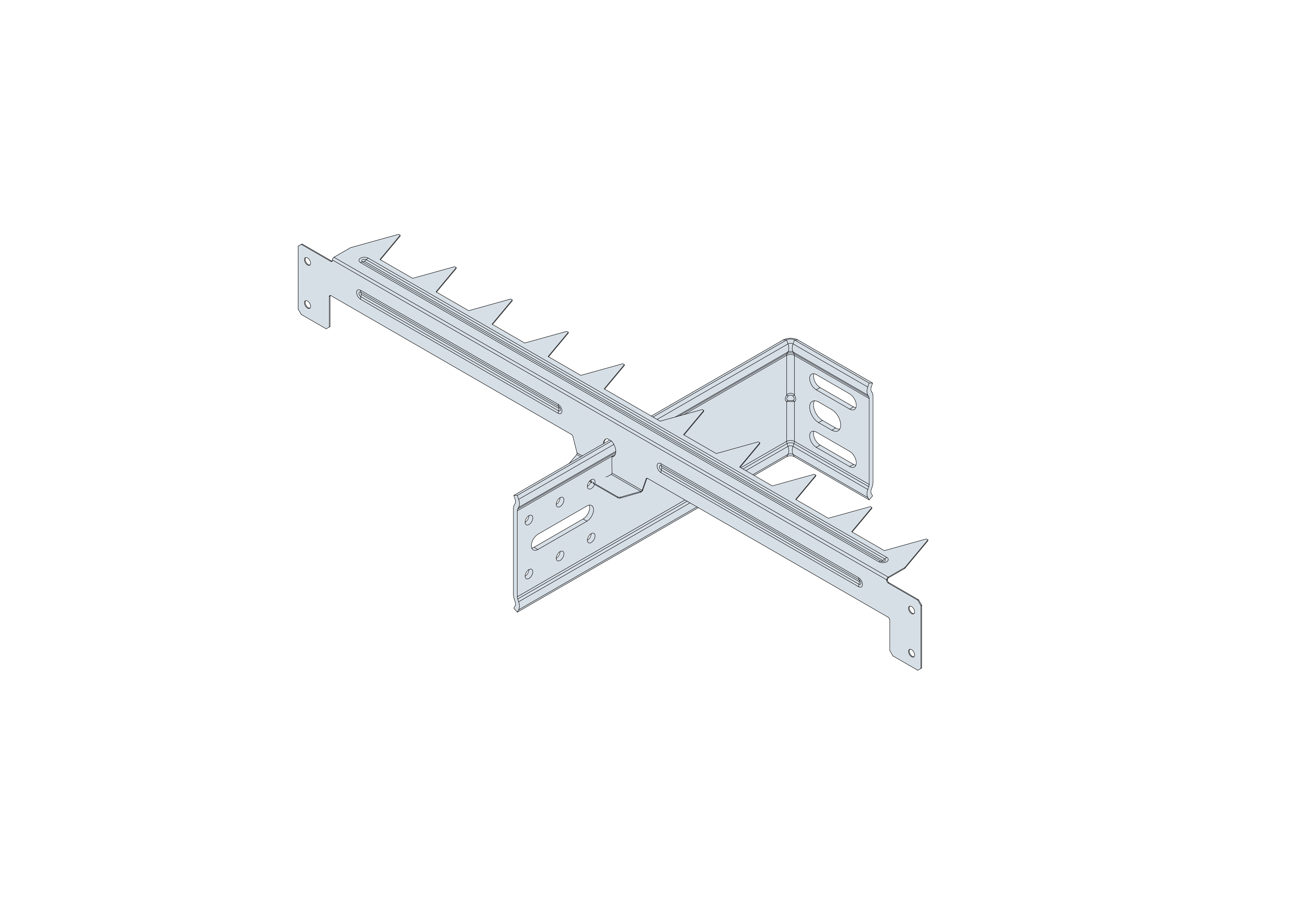

La griffe de maintien ABMI se clipse sur toutes les équerres de la gamme bardage EBC. Elle permet de plaquer l'isolant thermique contre son support dans le cadre d'une isolation par l'extérieur.

Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 0,5 mm.

Avantages

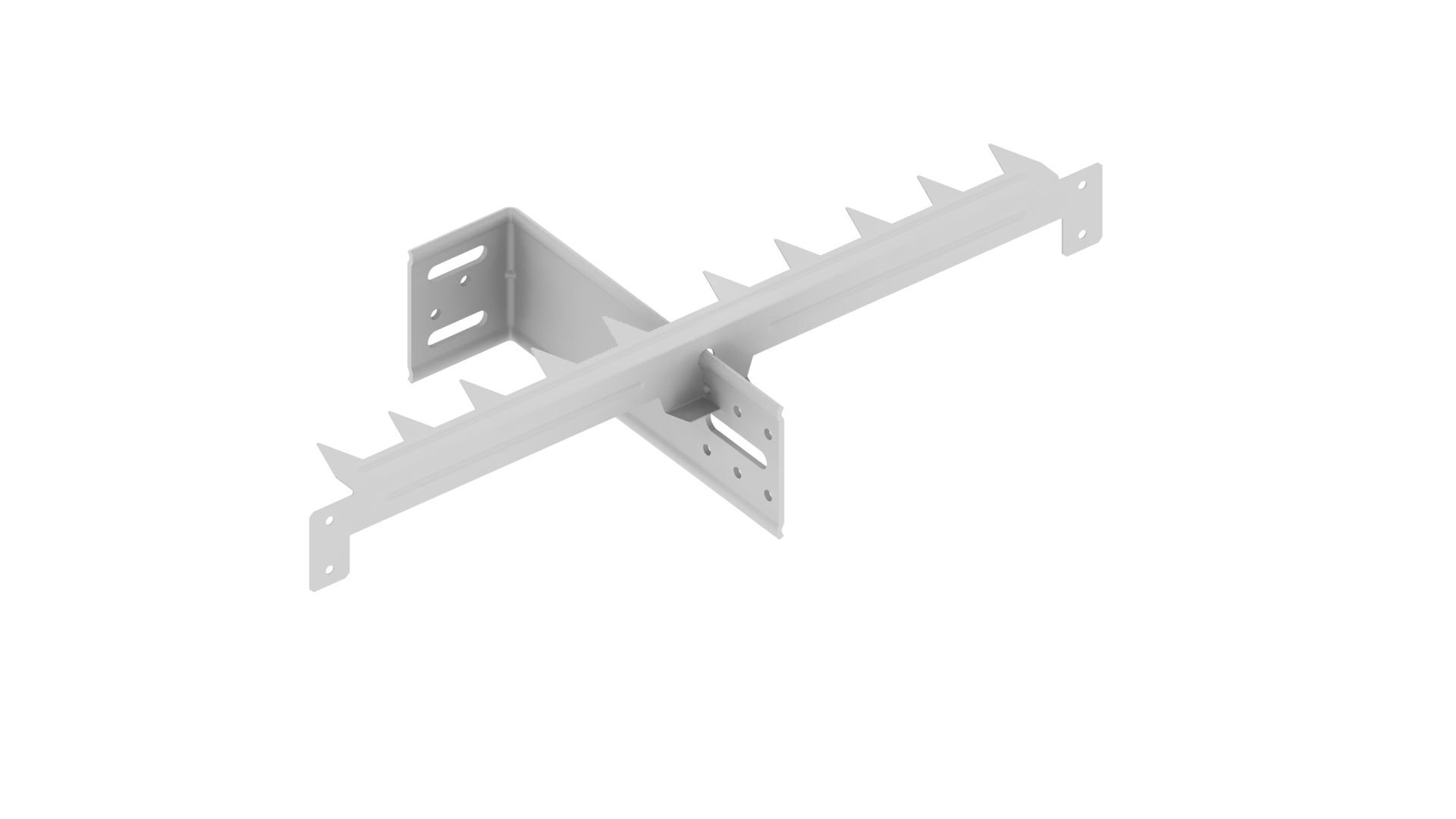

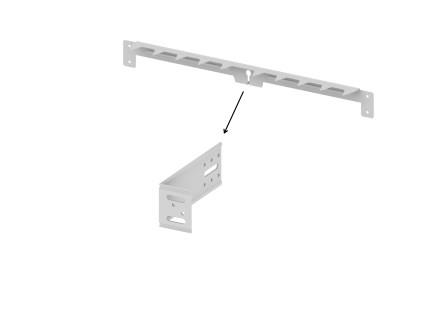

  • Design parfaitement adapté à celui de l'équerre ABC : se clipse sur les renforts de l'équerre pour plaquer l'isolant contre le support,
  • Se déforme sur l'équerre de bardage afin d'empêcher le recul après la pose,
  • Peut être coupée en deux à l'aide d'une cisaille pour obtenir deux demi-peignes

Application

Domaines d'utilisation

  • Application d'isolants thermiques souples dans le cadre d'une ITE.

Support

  • Porteur : équerre de bardage ABC,
  • Porté : isolant souple.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm]
A B Epaisseur
ABMI 40 400 0.5

Installation

Montage

Installation

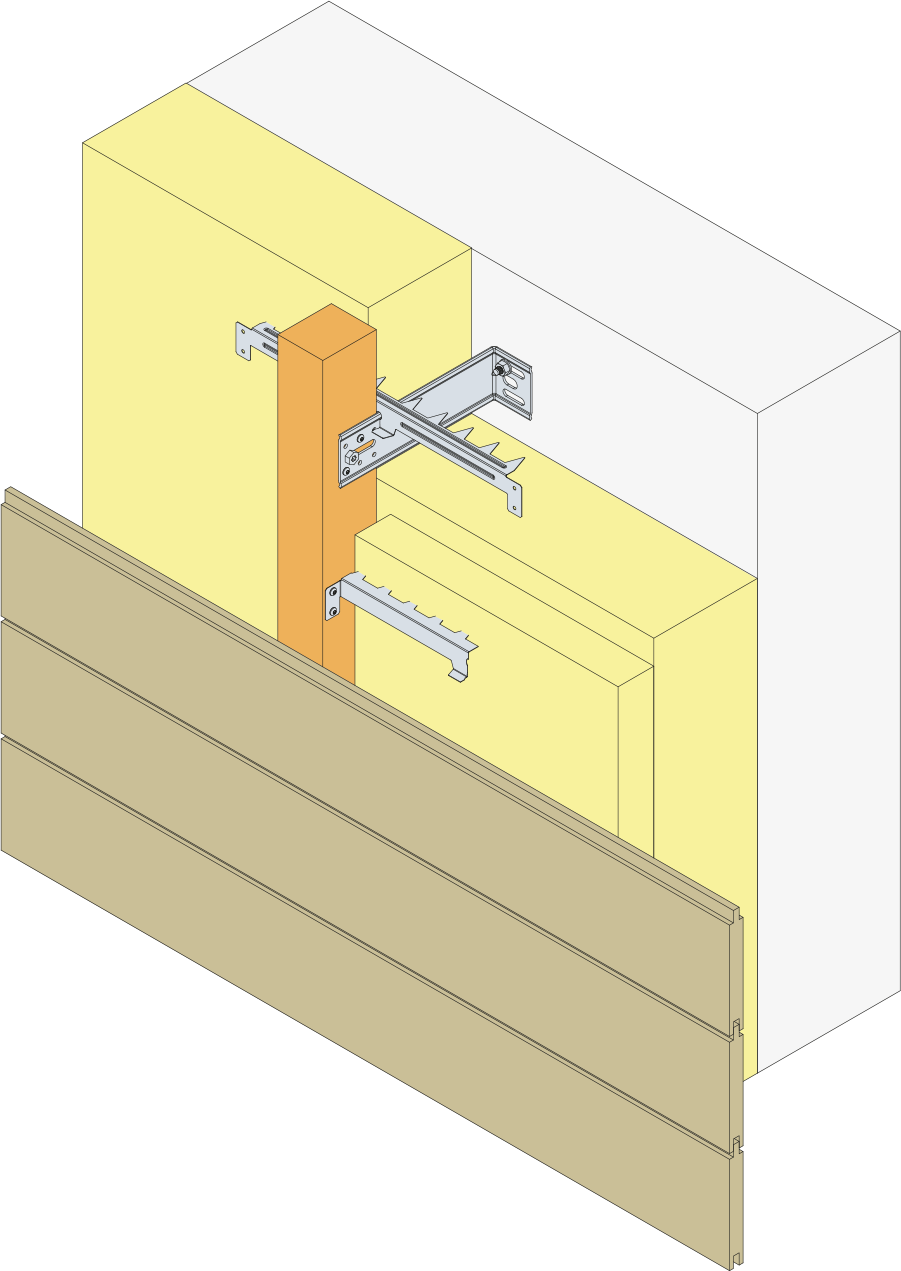

La griffe ABMI permet la fixation de l'isolant contre le support dans le cas d'une Isolation Thermique par l'Extérieur (ITE). Une griffe ABMI est nécessaire sur chaque équerre de bardage ABC.

Étapes pour la fixation de l'isolant:

  • Étape 1 : fixer les équerres sur le support,
  • Étape 2 : embrocher l'isolant sur les équerres,
  • Étape 3 : fixer l'isolant par les griffes ABMI fixées sur les équerres ABC.

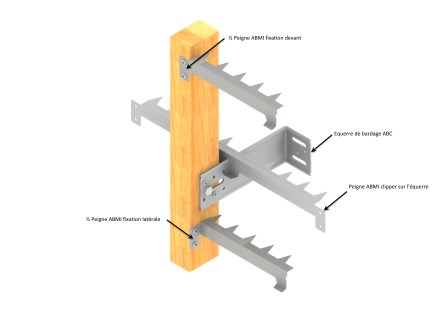

Il faut compter une griffe par équerre pour une bonne fixation de l'isolant. Peut être coupée pour obtenir deux peignes à fixer sur les chevrons grâce aux deux ailettes qui permettront le maintien de la seconde couche d'isolation entre chevrons.
