Connecteurs

S1530 & S1030

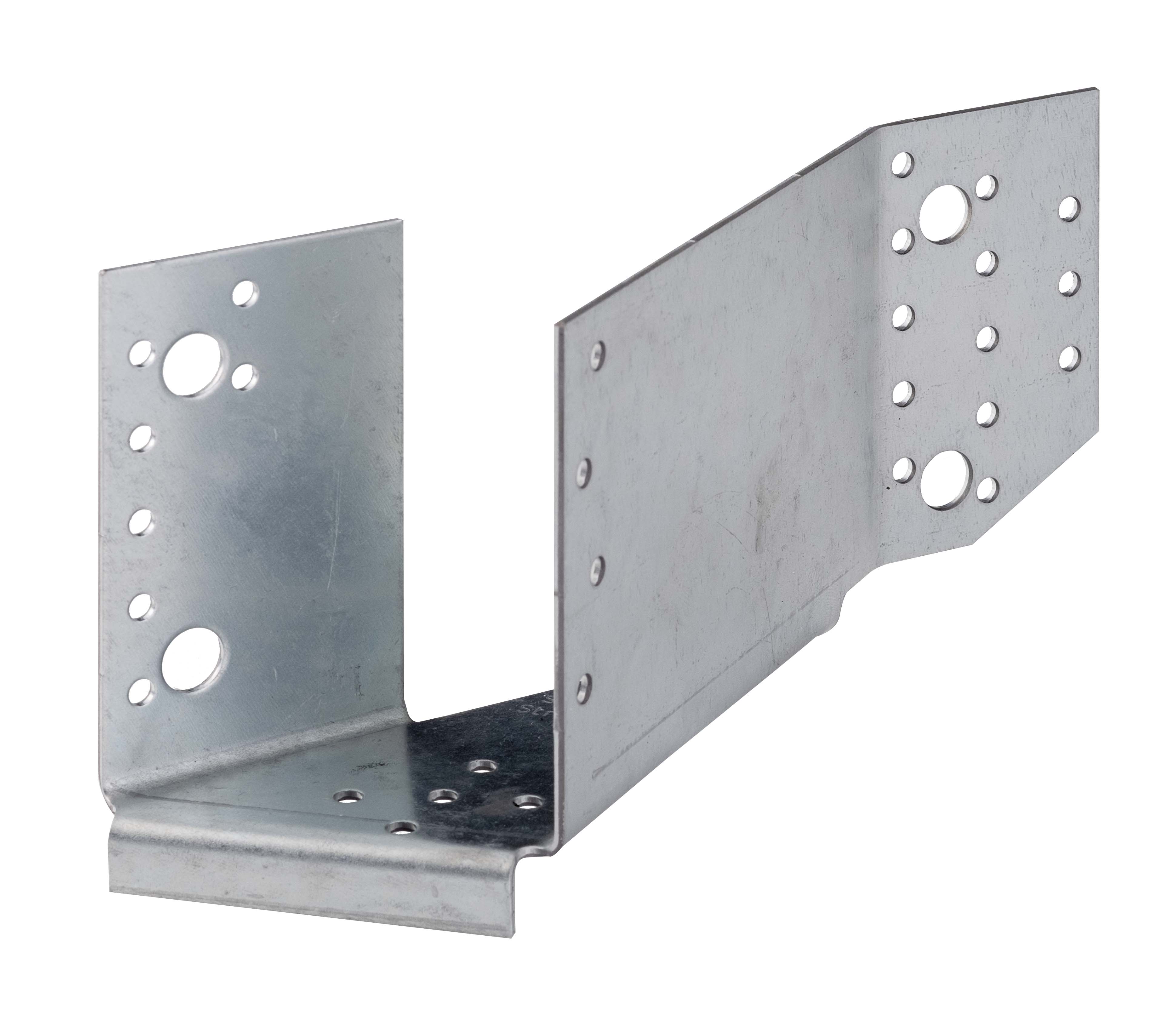

Sabot à angle variable de 10° à 30° et de 15 à 30°

Le sabot à angle variable pour bois de fermette a été étudié pour des assemblages compris entre 10° et 30° ou 15° et 30°. Il est décliné pour les fermettes (38 mm) et fermettes doublées (80 mm).

Fiche technique

Marquage CE

ETA

Nouveautés

Acier galvanisé Z275

EPD

Classe service 2

Intérieur

Présentation

Images

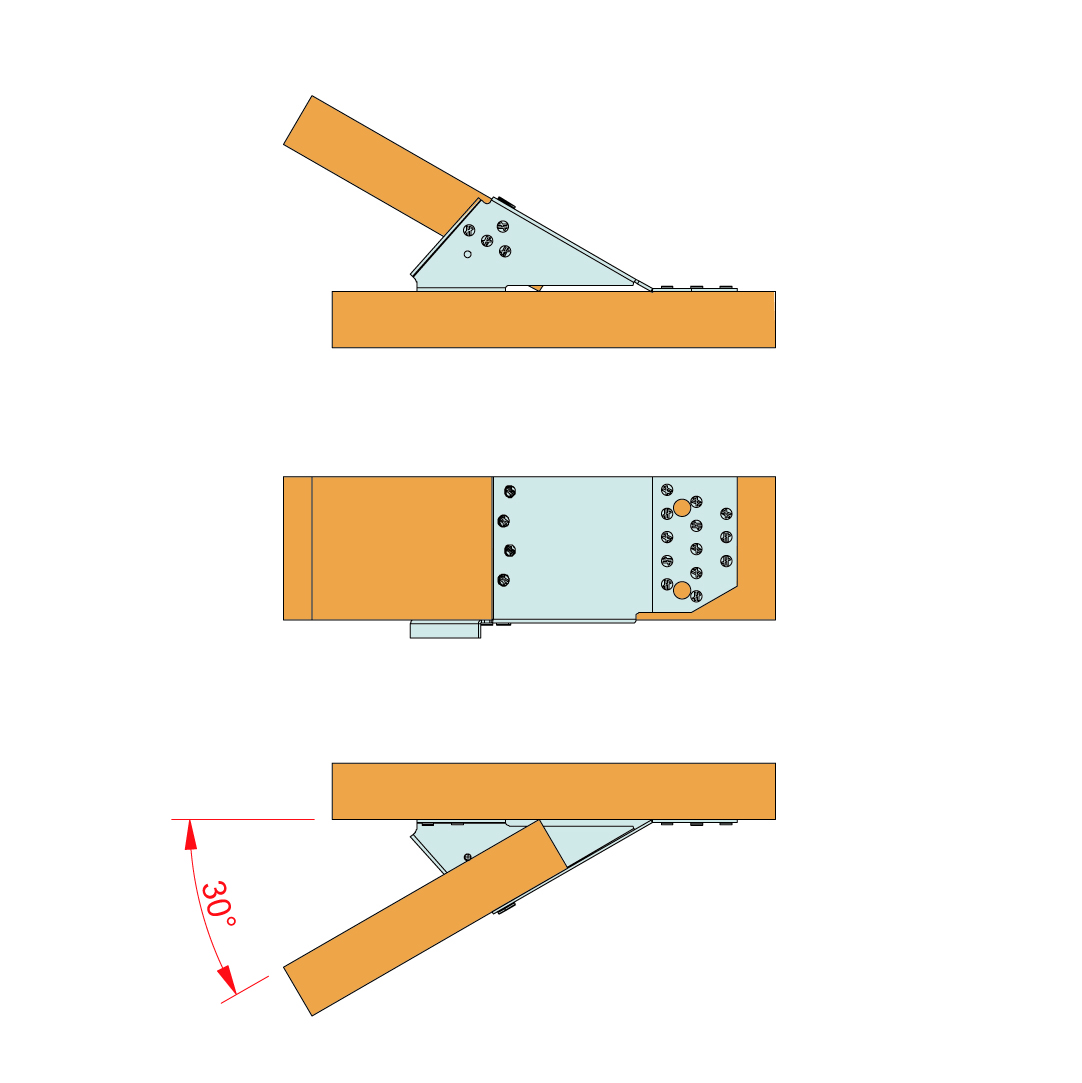

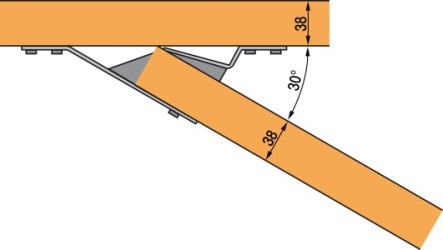

S1530 - Connexion de fermettes avec un angle de 30°

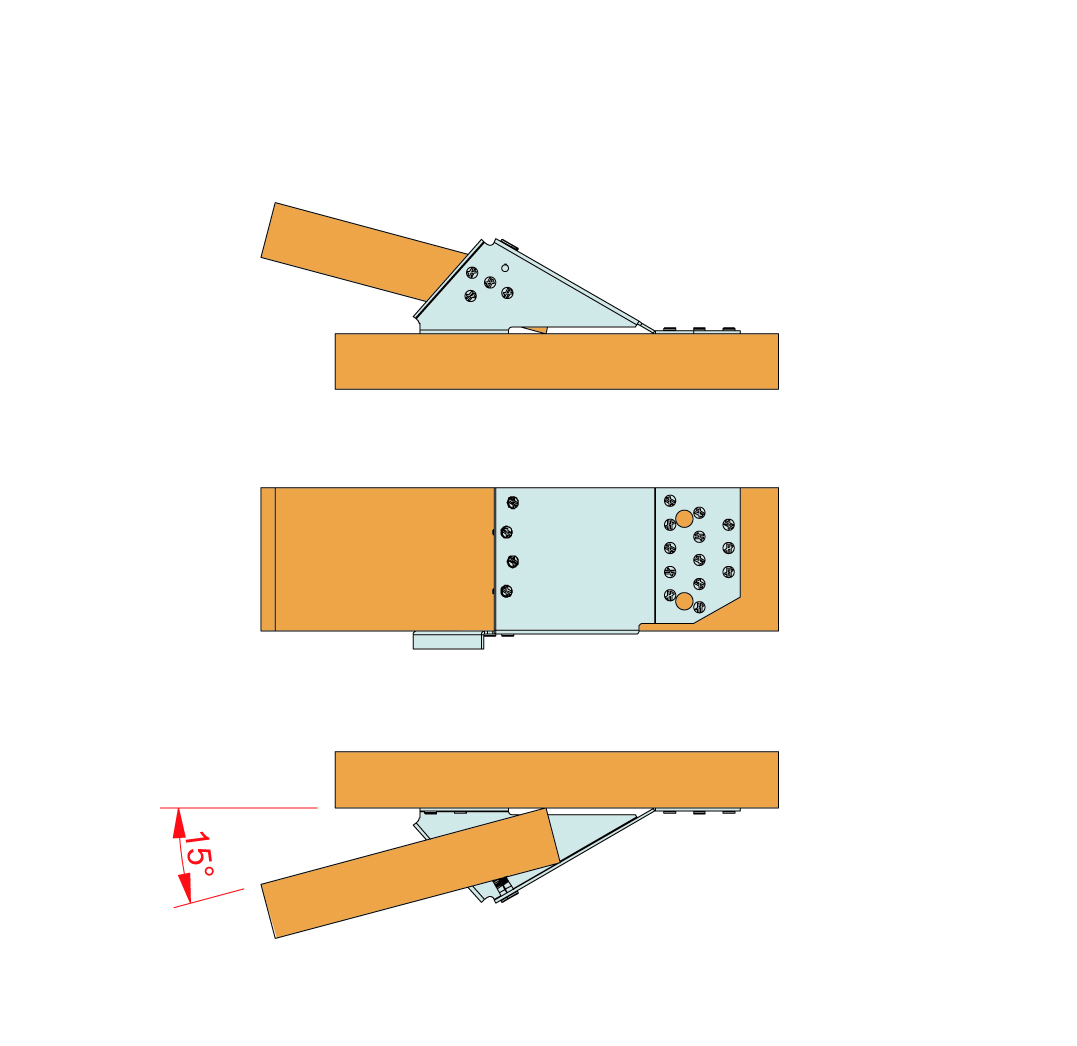

S1530 - Connexion de fermettes avec un angle de 15°

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 1,5 mm à 2 mm selon les modèles.

Avantages

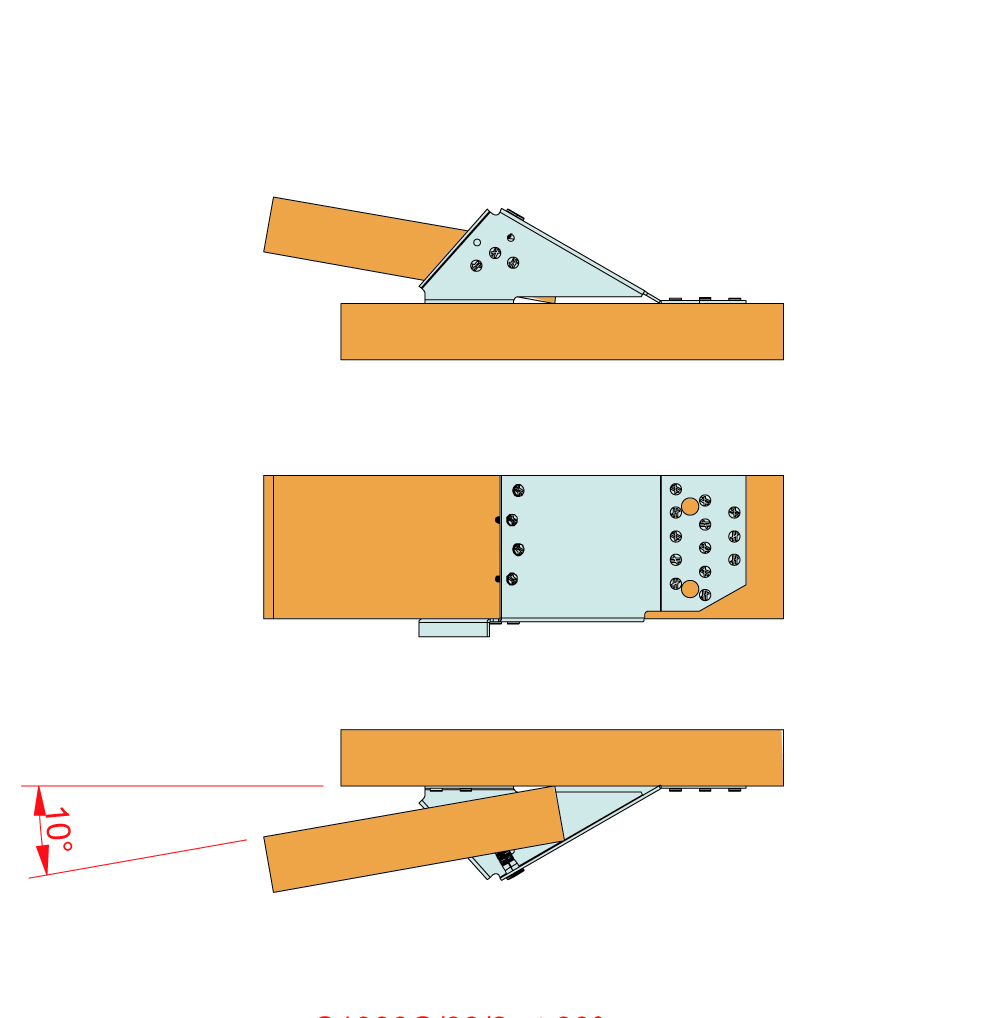

Grande souplesse d'utilisation, entre 10° et 30° pour le S1030 et entre 15° et 30° pour le S1530.

Application

Support

Porteur : bois, béton, acier,
Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d'utilisation

Pannes,
Solives,
1/2 fermes,
Arétiers, ...

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Dimensions[mm]						Perçages sur porteur		Perçages sur porté	Autre
	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Ep.[mm]	Rond		Rond	Poids[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Ep.[mm]	Ø5[mm]	Ø11[mm]	Ø5[mm]	Poids[kg]
S1030D/38/2	77.5	97	-	217	124.5	2	20	4	9	0.4
S1030G/38/2	77.5	97	-	217	124.5	2	20	4	9	0.4
S1530D/80/2	95	125	154	310	200	2	18	4	8	0.8
S1530G/80/2	95	125	154	310	200	2	18	4	8	0.8

Valeurs caractéristiques - Bois sur bois - Clouage total

Dimensions

Référence	Capacité du sabot de solive										Dimensions des connecteurs
	Valeurs Caractéristiques - Bois sur bois - Clouage total										Section de bois[mm]
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]						Hauteur		Largeur
	Porteur		Porté		R₁,ₖ			R2,k			Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]
	Qté	Type	Qté	Type	Angle 10° - CNA4.0x35	Angle 15° - CNA4.0x35	Angle 30° - CNA4.0x35	Angle 10° - CNA4.0x35	Angle 15° - CNA4.0x35	Angle 30° - CNA4,0x35	Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]
S1030D/38/2	20.0	CNA4.0x35	*	CNA4.0x35	9	8.7	8.4	2.2	3	3.9	97	-	36	40
S1030G/38/2	20.0	CNA4.0x35	*	CNA4.0x35	9	8.7	8.4	2.2	3	3.9	97	-	36	40
S1530D/80/2	18.0	CNA4.0x35	5	CNA4.0x35	-	8.2	12.7	-	1.2	1.2	140	-	76	80
S1530G/80/2	18.0	CNA4.0x35	5	CNA4.0x35	-	8.2	12.7	-	1.2	1.2	140	-	76	80

* 7 CNA4.0x35 pour un angle compris entre 10 et 14°, 8 CNA4.0x35 pour un angle compris entre 15 et 30°

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caracteristiques - Bois sur bois - Clouage partiel
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]				Section de bois[mm]
	Porteur		Porté		R₁,ₖ		R2,k		Hauteur
	Qté	Type	Qté	Type	Angle 15° - CNA4.0x35	Angle 30° - CNA4.0x35	Angle 15° - CNA4.0x35	Angle 30° - CNA4.0x35	Min.
S1530D/80/2	10.0	CNA4.0x35	2.0	CNA4.0x35	5.4	5.4	1.2	4.3	97
S1530G/80/2	10.0	CNA4.0x35	6.0	CNA4.0x35	5.4	5.4	1.2	4.3	97

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que: h ≥ 97 mm

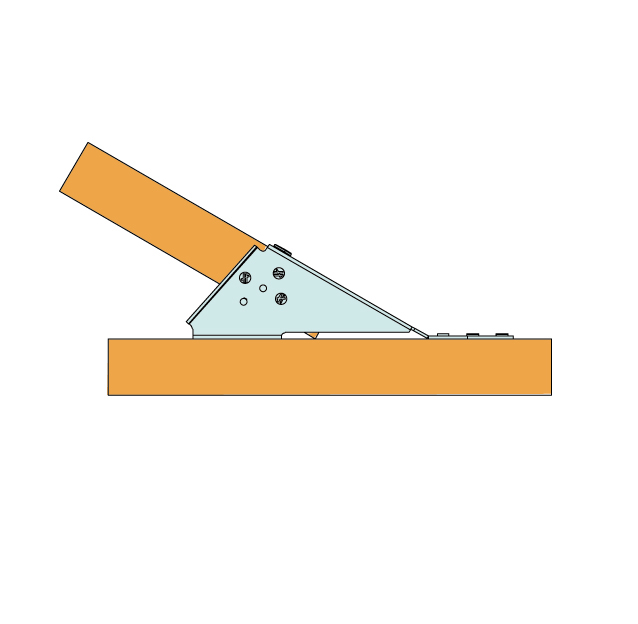

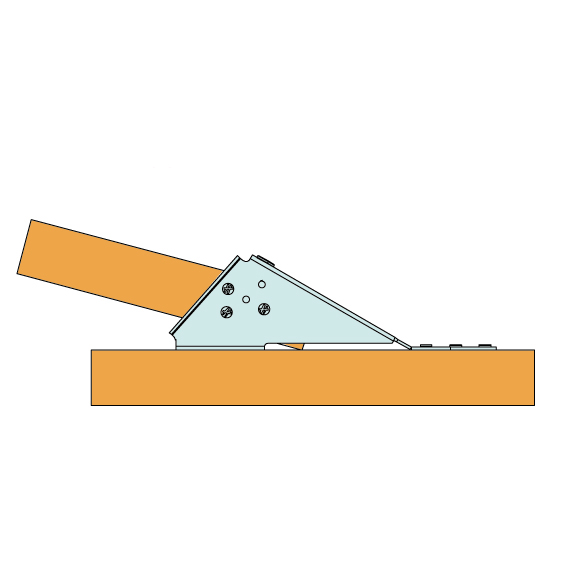

Valeurs Caractéristiques - Bois sur bois - avec vis CSA

Référence	Capacité du sabot de solive								Dimensions des connecteurs
	Valeurs Caractéristiques - Bois sur bois - avec vis CSA								Section de bois[mm]
	Fixations				Valeurs Caractéristiques - Bois C24				Hauteur
	Porté		Porteur		R2,k		R₁,ₖ		Min.[mm]
	Qté	Type	Qté	Type	Angle 10° - CSA5.0x35	Angle 30° - CSA5.0x35	Angle 10° - CSA5.0x35	Angle 30° - CSA5.0x35	Min.[mm]
S1030D/38/2	7.0	CSA5.0x35	20.0	CSA5.0x35	4.6	5.6	9	8.4	97
S1030G/38/2	7.0	CSA5.0x35	20.0	CSA5.0x35	4.6	5.6	9	8.4	97

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que: h ≥ 97 mm

Installation

Montage

Fixation

Porté :

Pointes CNA Ø4.0 x 35 mm,
Vis CSA Ø5.0x35 mm.

Porteur :

Support bois :

Pointes CNA Ø4.0 x 35 mm,
Vis CSA Ø5.0x35 mm,
SSH Ø 12.0 x 60 - 80 mm.

Support béton :

Cheville mécanique : goujon FM 753 EVO M10x78/5,
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH16130.

Support acier :

Boulons Ø 10.

Installation

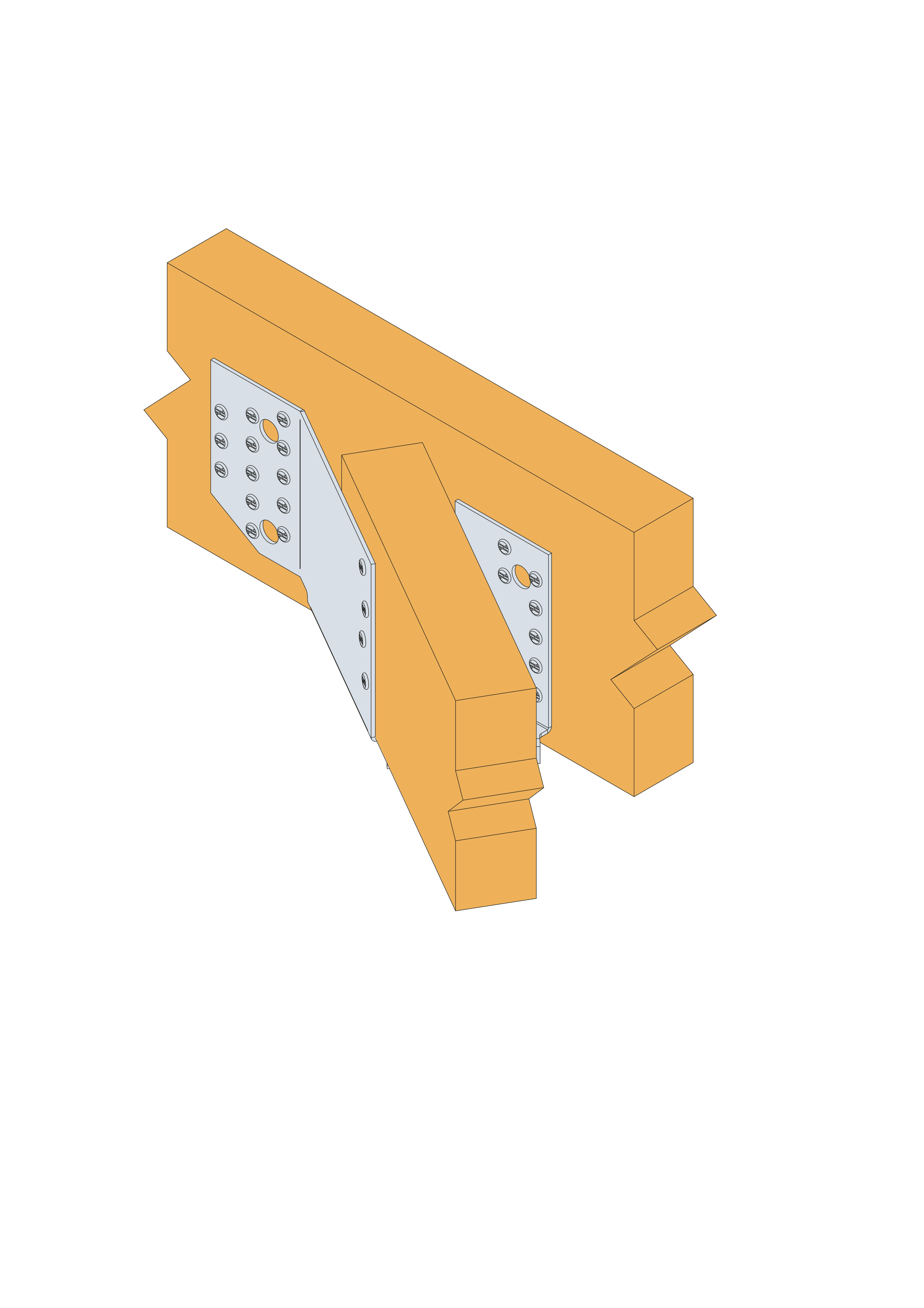

Sur Bois :

Tracer l’emplacement de la poutre portée sur le porteur.
Présenter le sabot et préfixer les ailes de chaque côté.
Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
Finaliser la fixation sur chaque aile.
Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :

Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
Percer le support avec un forêt adapté.
Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
Présenter la poutre portée dans le sabot avant de la fixer.
