AG922

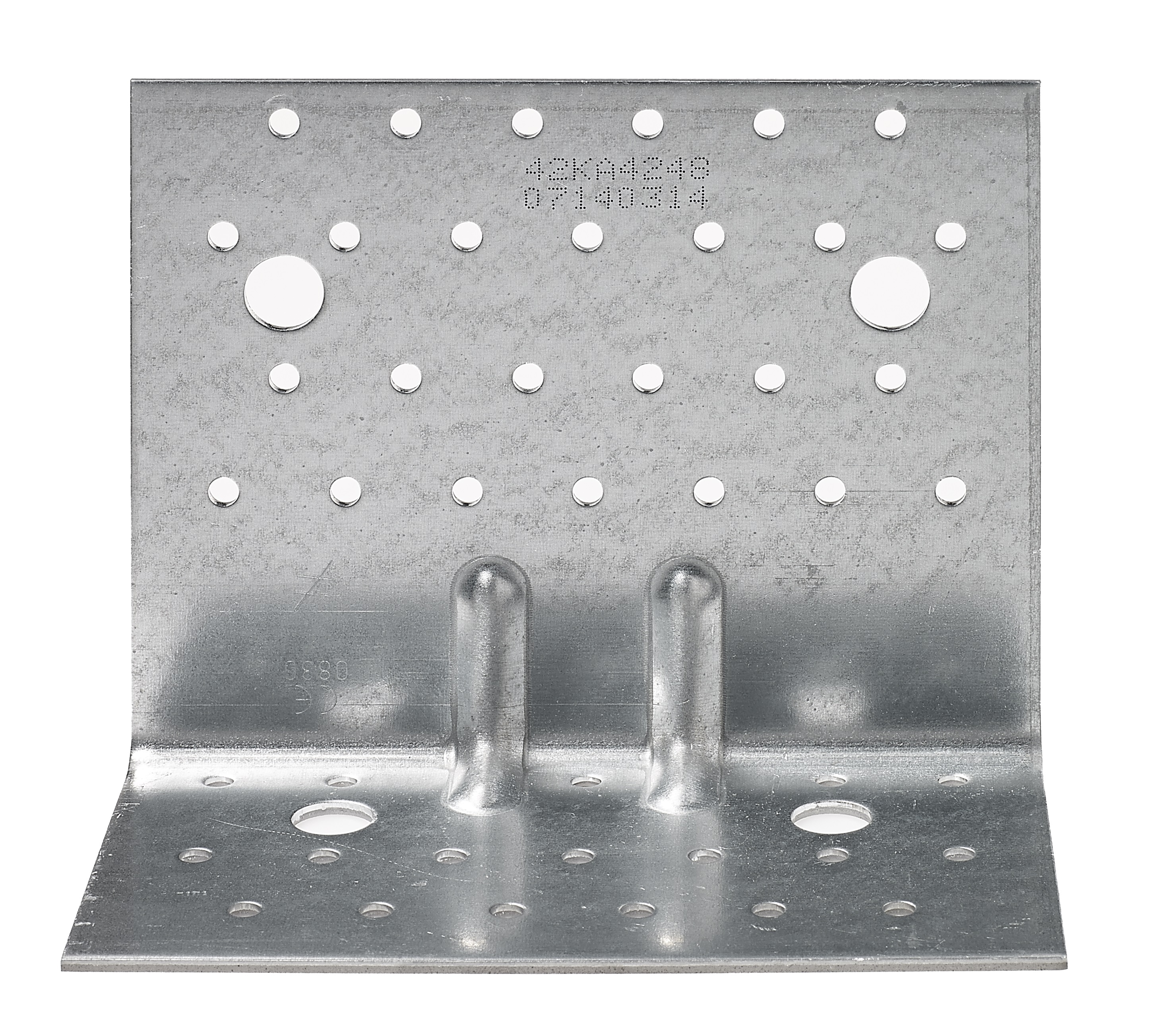

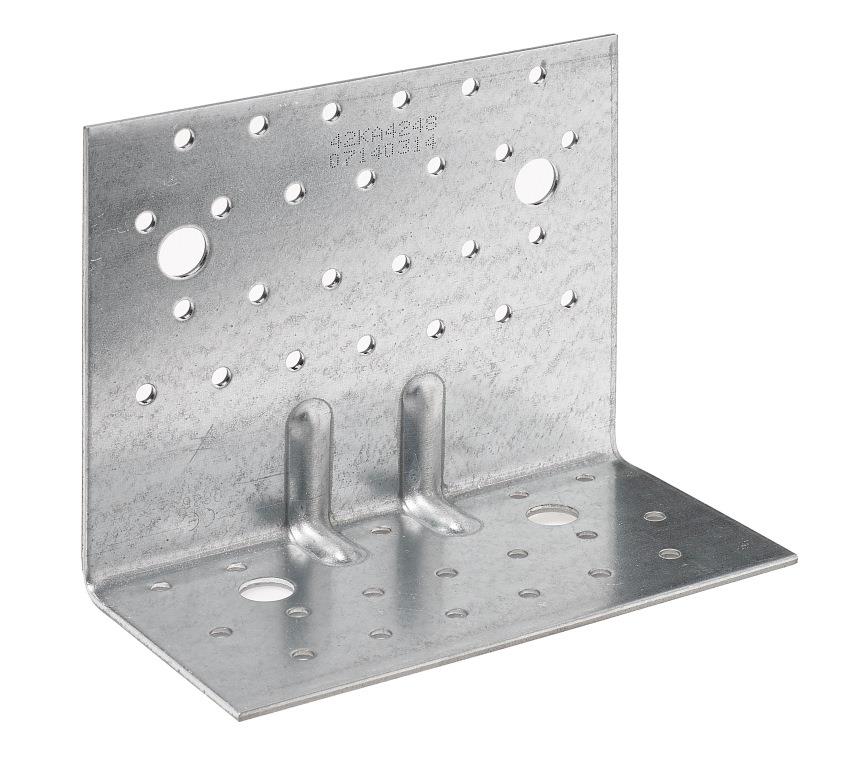

Equerre large renforcée

L'équerre large renforcée AG922 répond à des applications structurelles dans la charpente et la maison à ossature bois. Elle permet également de reprendre des efforts de charge importants dans la direction R4,k.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur 2,5 mm.

Avantages

  • Permet de rependre des efforts importants en latéral,
  • Haute rigidité,
  • Connexion sur béton possible avec un seul ancrage.

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, profilés...

Domaines d'utilisation

  • Fixation de poutres,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø13 Ø5 Ø13
AG922 121 79 150 2.5 26 2 18 2
L'AG922 est un produit issus de la gamme Aginco/Armobois

Valeurs Caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres

Références Valeurs Caractéristiques - Connexion bois sur bois
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x50 CNA4.0x50
AG922 16 13 18.5 29.5

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

Références Valeurs Caractéristiques [kN]
R1.k R2.k = R3.k
CNA4,0x50 CNA4,0x50
AG922 18.5 -

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

Références Valeurs Caractéristiques - Bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x50 CNA4.0x50
AG922 16 CNA* 2 Ø12 30.6 48.2

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de resistance design du boulon R#,d est determiné par (coefficient boulon x charge design du connector F#,d) pour la direction d'effort et fixations correspondantes. Referez vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion poteau bois sur support rigide - 2 équerres

Références Valeurs Caractéristiques - Connexion poteau bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k
Qté Type Qté Type CNA4.0x50
AG922 12 CNA* 2 Ø12 37.5

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé.

Le niveau de resistance design du boulon R#,d est determiné par (coefficient boulon x charge design du connector F#,d) pour la direction d'effort et fixations correspondantes. Referez vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Configuration F4

Références Valeurs Caractéristiques - Connexion bois sur bois
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN]
Aile A Aile B R4.k
Qté Qté CNA4.0x50
AG922 12 13 22.6

Valeurs Caractéristiques - Connexion bois sur béton - 1 équerre - Configuration F4

Références Valeurs Caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur support rigide - 1 équerre [kN]
Aile A Aile B R4.k
Qté Type Qté Type CNA4.0x50
AG922 12 CNA* 2 Ø12 24.8

Valeurs Caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres

Références Valeurs Caractéristiques - Poutre CLT sur poutre CLT - vis connecteurs Ø12 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type SSH12x80 SSH12x80
AG922 2 SSH 2 SSH 23 23

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
  • Boulons,
  • Tirefonds,
  • SSH Ø 12 x 80 mm (CLT sur CLT).

Sur béton :
Support béton :

  • Cheville mécanique : goujon WA M12-104/5,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M12-150/35 + tamis SH 20x130

Sur acier :

  • Boulons

Installation

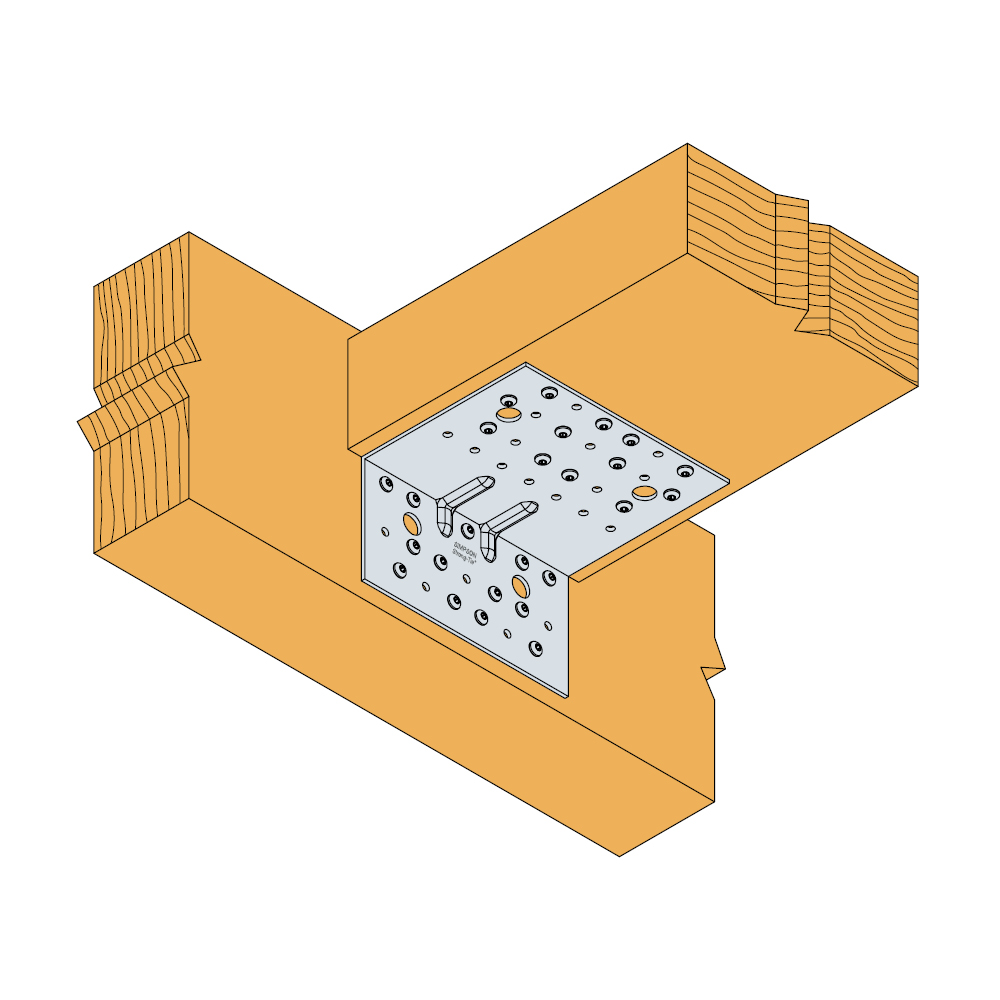

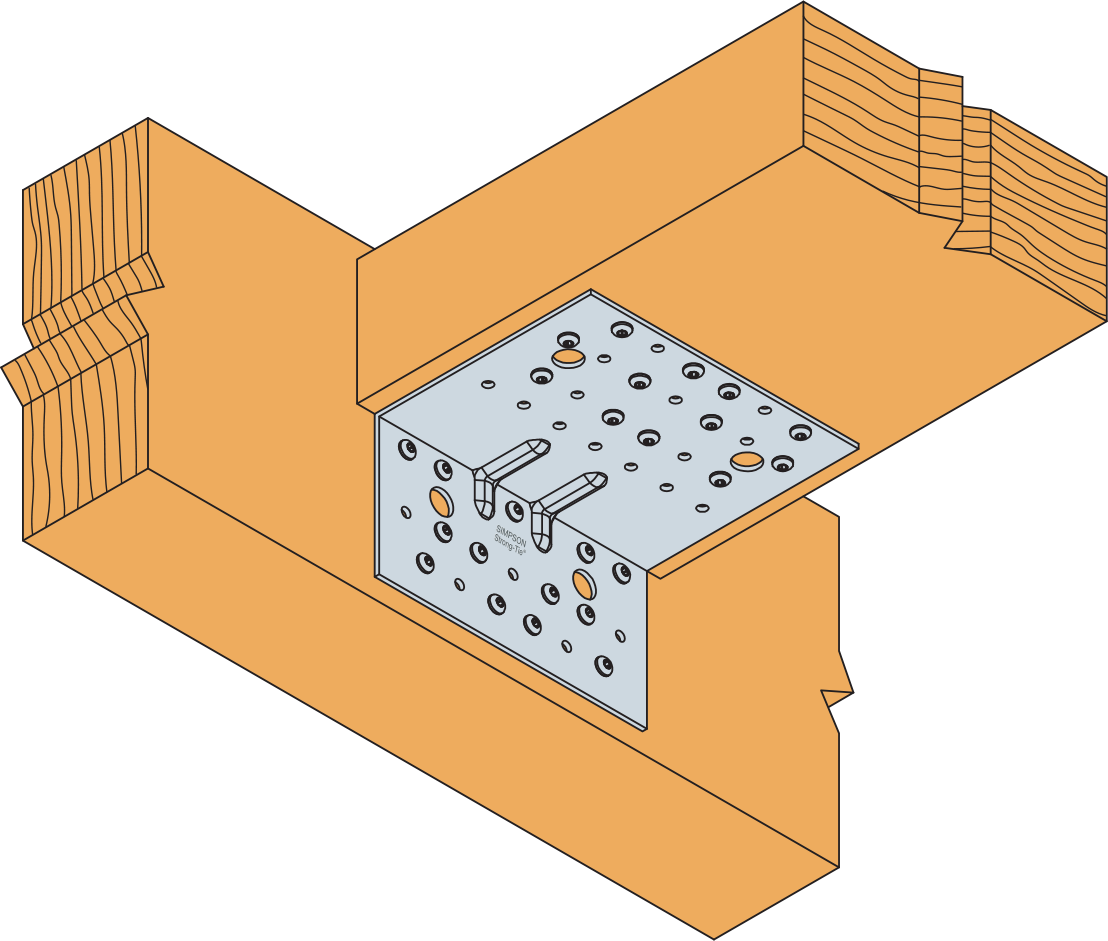

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Technical Notes

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.

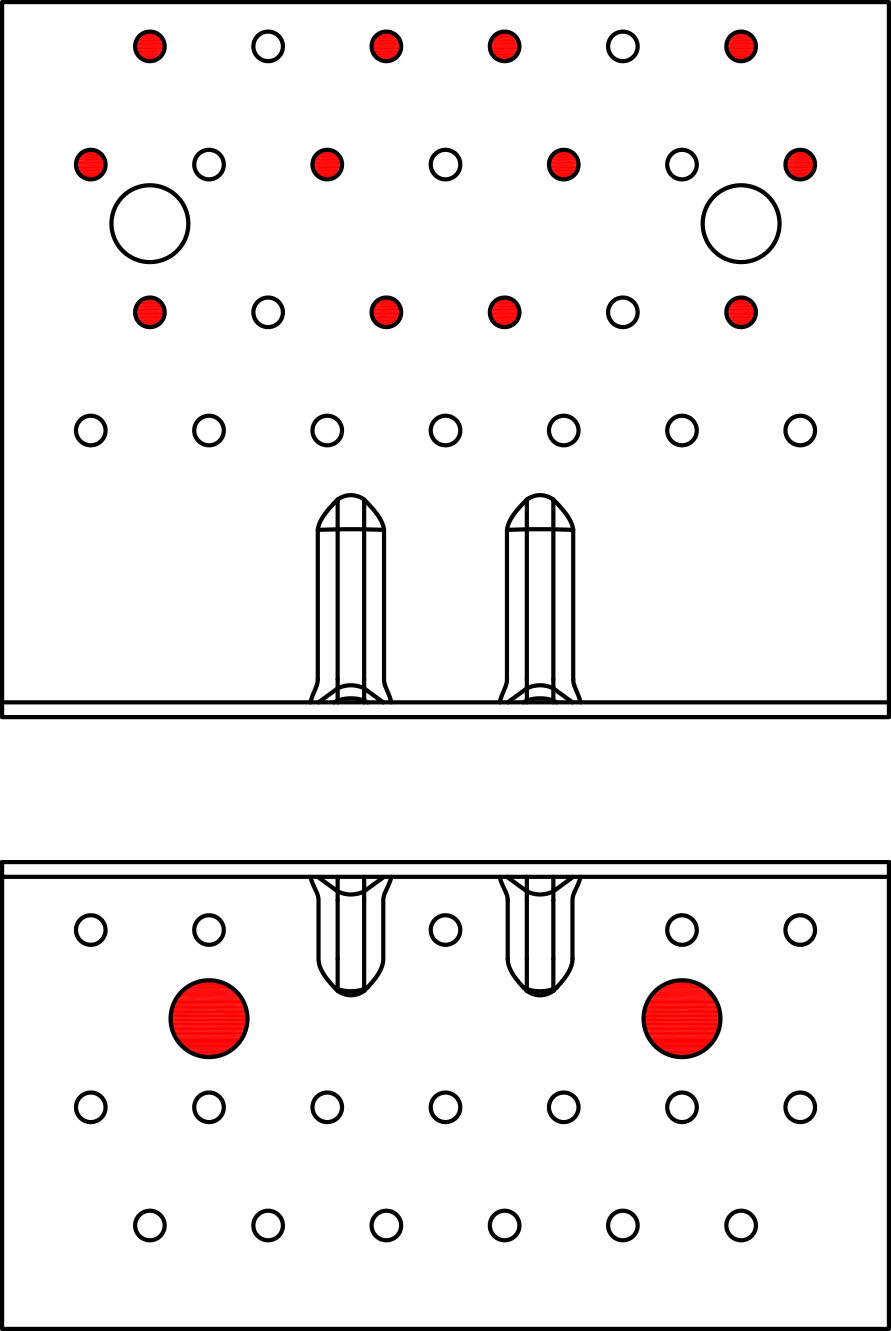

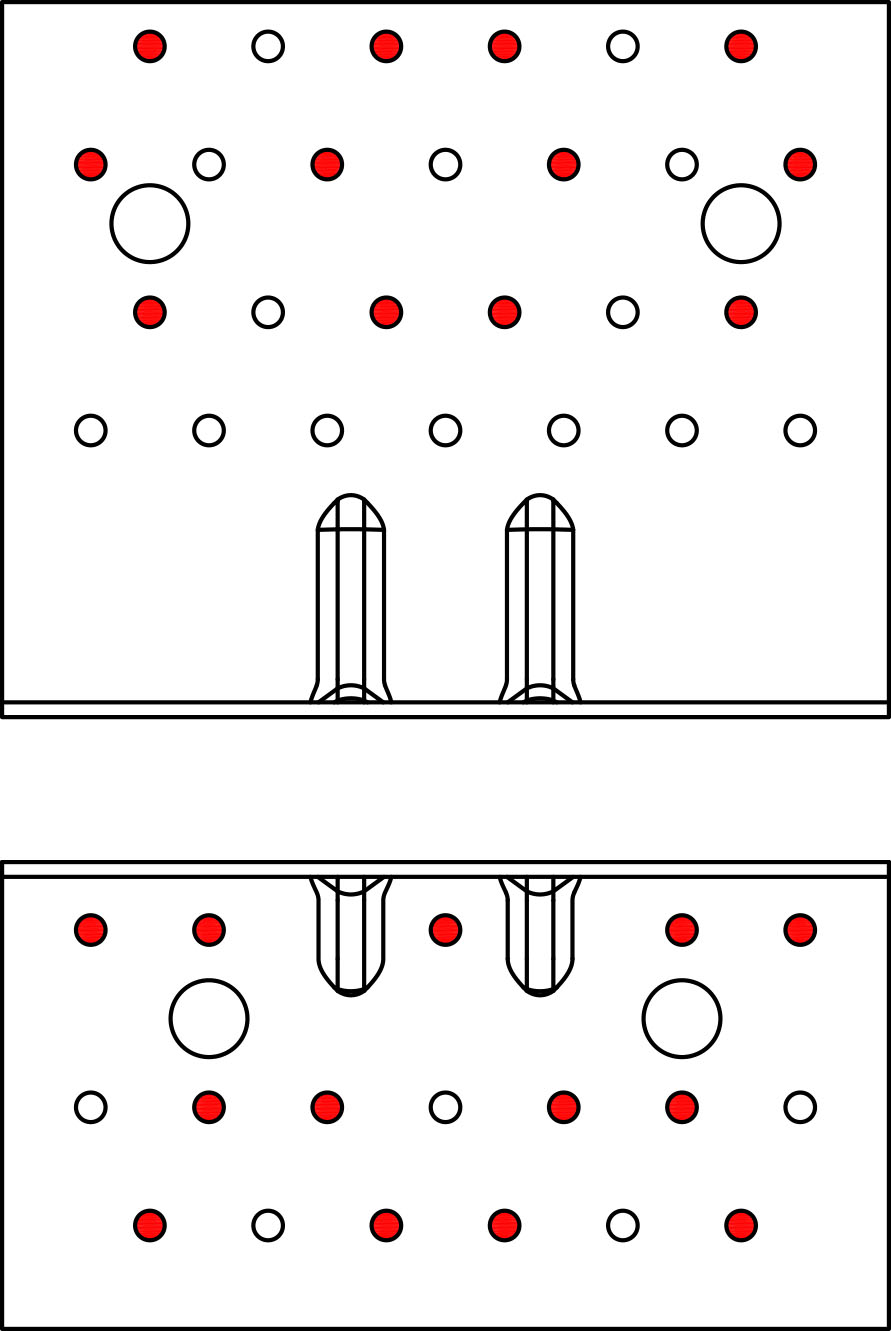

Plan de clouage AG922
