SCR

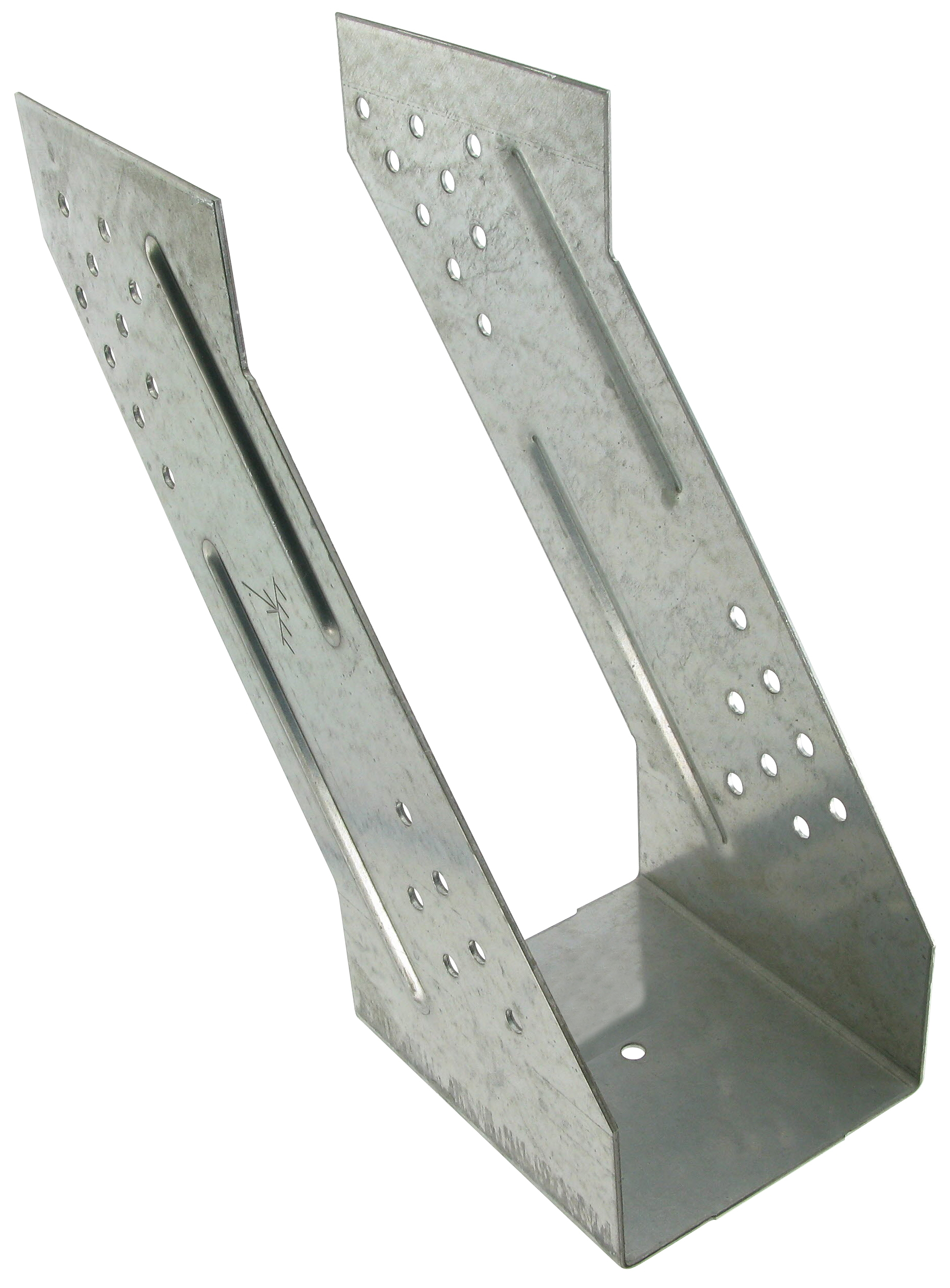

Sabot Cantilever renforcé

Employé pour la réalisation de pannes filantes, le sabot cantilever renforcé SCR est conçu pour reprendre des efforts tranchants uniquement.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

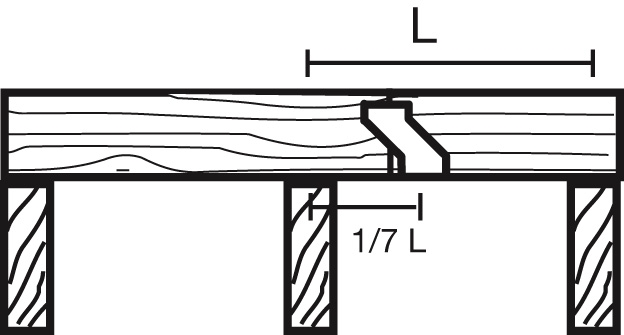

Réalisation de pannes filantes

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 1,5 mm.

Avantages

  • Optimisation des sections de bois utilisées,
  • Installation simple et rapide.

Application

Support

  • Porteur : bois massif, lamellé-collé, bois composite,
  • Porté : bois massif, lamellé-collé, bois composite.



Domaines d'application

  • Pannes, ...

Données techniques

Dimensions

Plage de largeur

Références Développé [mm] Largeur [mm]
Min. Max.
SCR380/X 380 40 80
SCR440/X 440 40 100
SCR500/X 500 40 100

Dimensions et valeurs caractéristiques

Références Bois porté Dimensions [mm] Fixations Résistances caractéristiques - Bois sur bois - C24 [kN]
Largeur [mm] Hauteur [mm] A B C Ep. Porteur Porté Base Descendante Ascendante Lat.
Min. Max. Nb. Type Nb. Type Nb. Type
SCR64/158 64 158 210 64 158 90 1.5 16 CNA4.0x50 14 CNA4.0x50 1 CNA4.0x50 19.2 6.3 4.9
SCR72/214 72 214 285 72 214 90 1.5 25 CNA4.0x50 21 CNA4.0x50 1 CNA4.0x50 30.6 11.2 5.9
SCR76/182 76 182 242 76 182 90 1.5 19 CNA4.0x50 14 CNA4.0x50 1 CNA4.0x50 22.3 6.8 4.9
SCR80/210 80 210 280 80 210 90 1.5 25 CNA4.0x50 21 CNA4.0x50 1 CNA4.0x50 30.6 11.2 5.9

Pour les cantilevers à largeur variable, les valeurs caractéristiques à considérer sont identiques à celles données pour les sabots standard de même développé. (SCR380/X <=> SCR64/158; SCR440/X <=> SCR76/182; SCR500/X <=> SCR80/210)

Installation

Montage

Fixation

Utilisation uniquement bois/bois.

  • Pointes annelées CNA 4.0 x 50 mm,
  • Vis à bois CSA 5.0 x 50 mm.

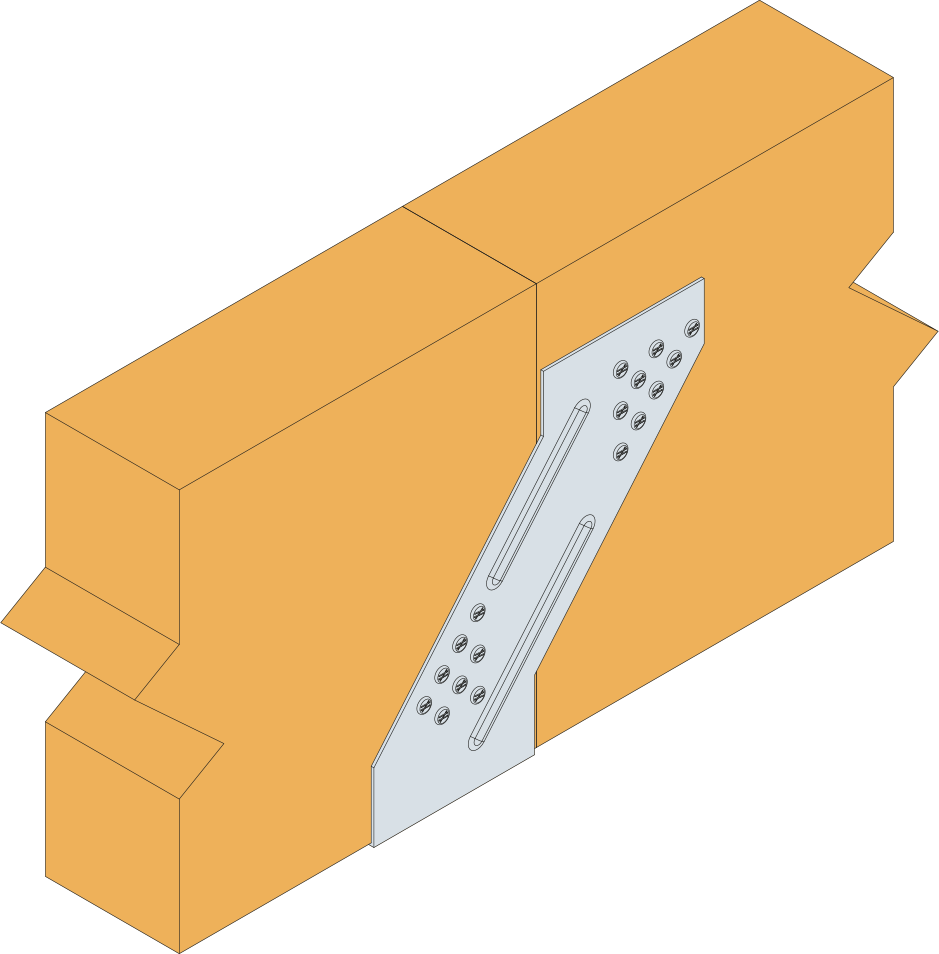

Installation

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur.
  2. Présenter le sabot et préfixer les ailes de chaque  côtés.
  3. Ajuster le sabot par rapport aux tracés,  Le sabot doit être légèrement plus ouvert en haut qu'en bas pour faciliter l’installation de la poutre portée.
  4. Finaliser la fixation sur chaque ailes.
  5. Présenter la poutre portée dans le sabot.
  6. Fixer la poutre portée sur le sabot.
  7. Sur Bois il y a deux types de clouage total ou partiel.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
