PL

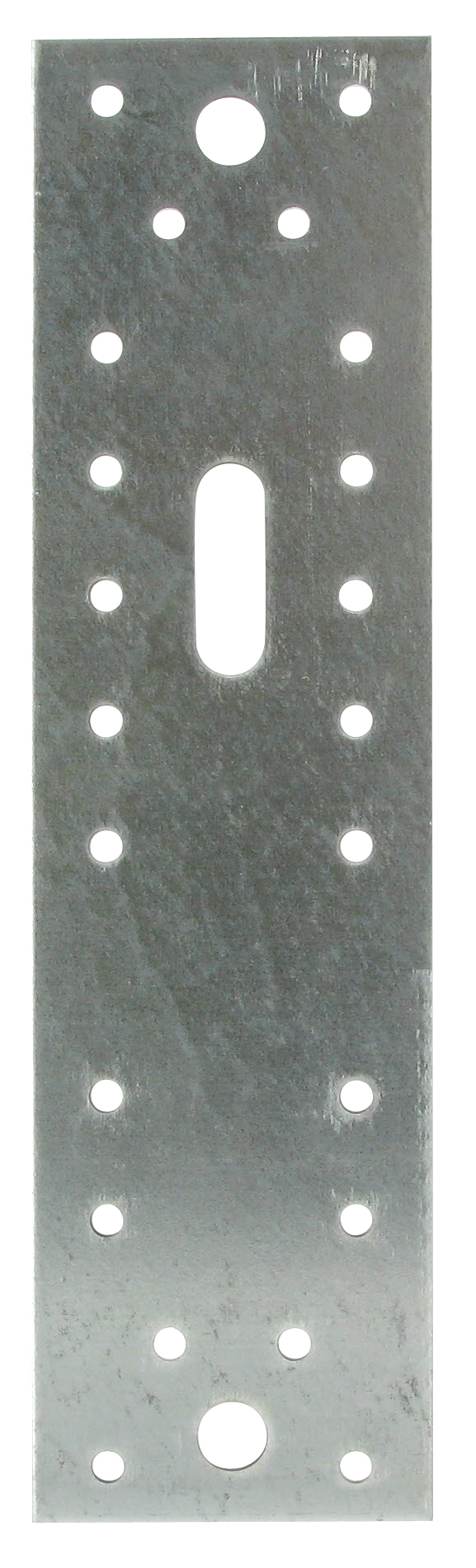

Patte de liaison

Les pattes de liaison PL sont utilisées pour relier des demi-fermes ou des assemblages boulonnés variés.

Marquage CE
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2,5 mm.

Avantages

  • Réglage facilité par le trou oblong.

Application

Support

  • Porteur : bois, acier, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées.

Domaines d'utilisation

  • Liaison de demi-fermes.
  • Assemblages boulonnés, ...

Données techniques

Dimensions

Dimensions et Valeurs Caractéristiques

Références Dimensions [mm] Perçages Section minimale [mm²] Valeurs caractéristiques maximum toléré [kN]
A B Epaisseur Pointes Boulons Oblong
PL180/65/2.5651802.516 Ø51 Ø111 Ø11x3411030.8
PL300/65/2.5653002.528 Ø53 Ø111 Ø11x3411030.8

Installation

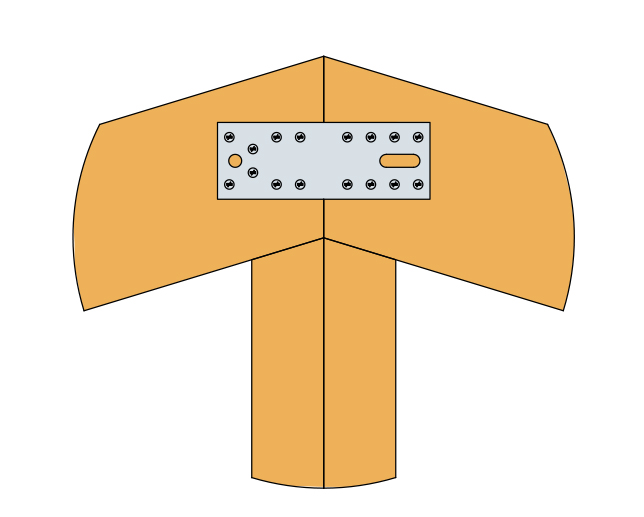

Montage

Fixations

  • Pointes annelées CNA4.0 mm,
  • Boulons,
  • Tirefonds Ø 10 mm.

Certification

Déclaration de performance (DoP)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
