Connexions pour assemblage des charpentes bois

ETNM

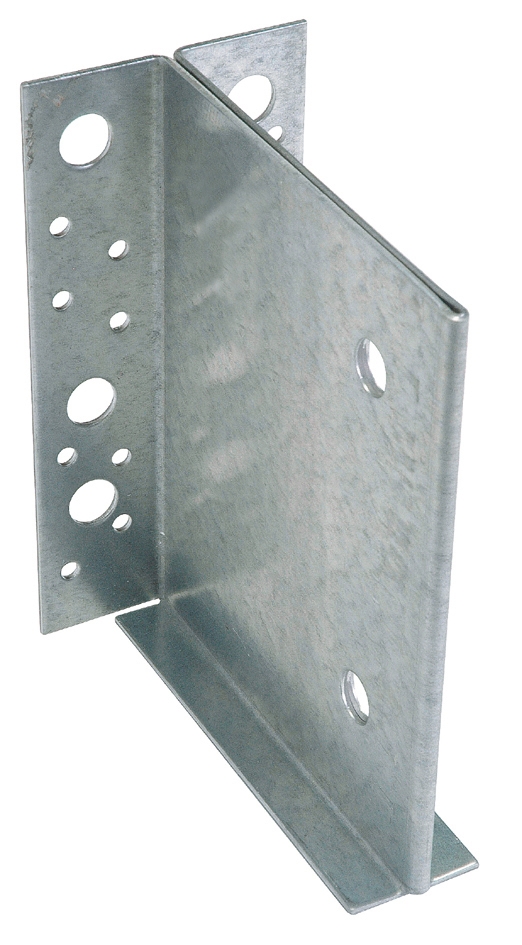

Etrier à âme intérieure

L‘étrier à âme intérieure permet un assemblage discret sur support bois. Le talon intérieur positionne l'étrier par rapport au bois facilitant le montage des broches.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

EPD

Présentation

Images

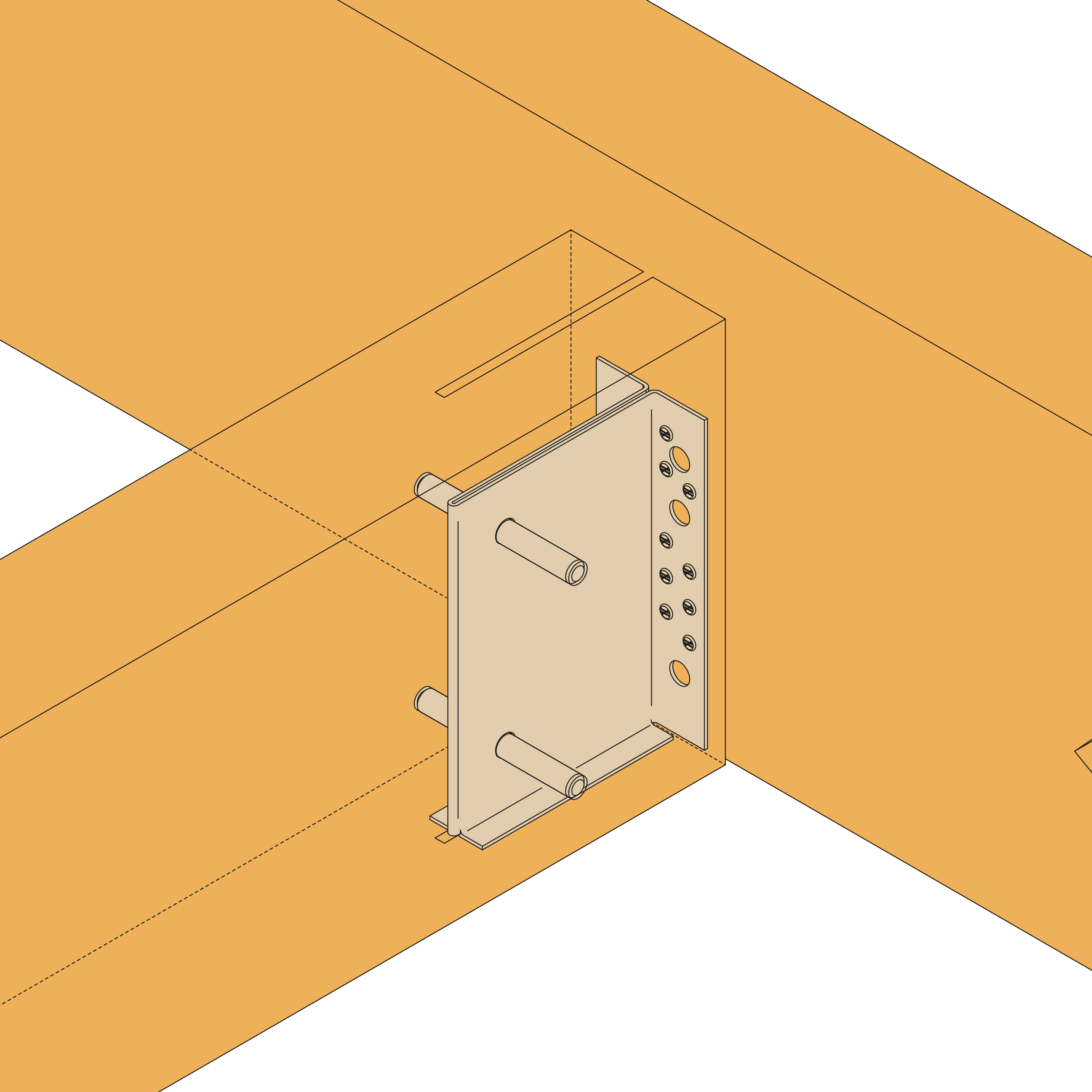

Assemblage solive sur poutre par broches

Assemblage discret sur poutres apparentes

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur 2 mm.

Avantages

Assemblage invisible,
Fixation sur bois,
Mise en oeuvre optimisée conforme aux Eurocodes...

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé
Porté : bois massif, bois composite, bois lamellé-collé

Domaines d'utilisation

Solives,
Pannes,
Poutres lisses et montants...

Données techniques

Dimensions

Dimensions

Références	Dimensions poutre [mm]			Dimensions bois porteur [mm]	Dimensions [mm]						Perçages sur porteur		Perçages sur porté	Poids [kg]
	Largeur		Hauteur	Largeur poteau	A	B	C	D	t₁	t₂	Ø13	Ø5	Ø13
	Min.	Max.	Max.	Min.	A	B	C	D	t₁	t₂	Ø13	Ø5	Ø13
ETNM135/130/2	70	160	200	92	135	130	70	34	2	5.5	5	14	2	0.72	Acheter en ligne
ETNM155/130/2	70	160	230	92	155	130	70	34	2	5.5	6	15	2	0.81	Acheter en ligne
ETNM185/130/2	70	160	270	92	185	130	70	34	2	5.5	6	18	2	0.95	Acheter en ligne
ETNM230/130/2	80	160	345	92	230	130	80	34	2	5.5	6	22	3	1.2	Acheter en ligne

Valeurs Caractéristiques - Solive sur poutre

Références	Valeurs Caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		R_1,k
	Qté	Type	Qté	Type	Longueur de broches [mm]
	Qté	Type	Qté	Type	60	80	100	120	140	160
ETNM135/130/2	14	CNA4,0x50	2	STD12	11.7	12.2	13.1	14.2	15.4	16.6	Acheter en ligne
ETNM155/130/2	15	CNA4,0X50	2	STD12	14.4	15	16	17.2	18.6	20	Acheter en ligne
ETNM185/130/2	18	CNA4,0x50	2	STD12	17.1	17.8	18.9	20.4	22	23.8	Acheter en ligne
ETNM230/130/2	22	CNA4,0x50	3	STD12	26.2	27	28.6	30.6	32.8	35.1	Acheter en ligne

Valeurs Caractéristiques - Solive sur poteau

Références	Valeurs Caractéristiques - Solive sur poteau
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Porteur		Porté		R_1,k
	Qté	Type	Qté	Type	Longueur de broches [mm]
	Qté	Type	Qté	Type	60	80	100	120	140	160
ETNM135/130/2	11	CNA4,0x50	2	STD12	11	11.6	12.5	13.6	14.7	15.9	Acheter en ligne
ETNM155/130/2	10	CNA4,0x50	2	STD12	13.1	13.7	14.7	15.8	17.1	18.4	Acheter en ligne
ETNM185/130/2	12	CNA4,0x50	2	STD12	15.5	16.2	17.3	18.7	20.3	21.9	Acheter en ligne
ETNM230/130/2	18	CNA4,0x50	3	STD12	25.1	25.9	27.4	29.2	31.3	33.4	Acheter en ligne

Installation

Montage

Installation

Réaliser une entaille verticale dans la poutre portée (largeur 6 mm),
Identifier la position des broches sur la poutre portée,
Percer transversalement la poutre portée pour y insérer les broches (Ø12 mm),
Réaliser un lamage d’une profondeur de 4 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage,
Fixer l’étrier sur le support à l’aide de pointes ou de vis,
Présenter la poutre portée de manière à aligner les perçages de la poutre portée et ceux de l’étrier,
Mettre en place les broches.

Fixations

Sur porteur bois :

Pointes annelées CNA Ø4,0x50 mm ou vis CSA Ø5,0x40 mm
Tirefonds ou boulons Ø10 mm

Sur porté :

Broches en acier S235JR type STD12
La longueur des broches doit être inférieure ou égale à la largeur de la solive portée

Assemblage discret sur poutres apparentes

Assemblage solive sur poutre par broches
