Etrier pour croupe
Les étriers pour croupe sont utilisés dans la fermette de section 38 mm. Ils permettent la réalisation d‘une croupe en assemblant les demi-fermes d‘arêtier et d‘empannon. Les modèles différent suivant le type de mise en oeuvre.
Marquage CE
ETA
Classe service 2
Acier électrozingué 20µm
EPD
Présentation
Images
ETC
ETC434 Assemblages 2 éléments
1 arêtier simple - 1 empannon
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Référence | Dimensions des connecteurs | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Perçages sur porteur | Perçages sur porté | Autre | ||||||||||
| A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Ep.[mm] | Face | Fond | Flancs | Fond | Poids[kg] | |||
| Ø5 | Ø13 | Ø5 | Ø5 | Ø5x7.5 | Ø5 | ||||||||
| ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | - | 6 | 8 | 10 | 0.55 |
| ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | - | 6 | 8 | 10 | 0.48 |
| ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | - | 6 | 8 | 10 | 0.48 |
| ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | - | 12 | - | 31 | 0.85 |
| ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 24 | 4 | - | 6 | - | 12 | 0.85 |
| ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | - | 14 | - | 33 | 2.8 |
.
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 97 mm - Arêtier 1 pli
Dimensions
| Référence | Multiple Hanger Capacité | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur bois - Clouage total - Arêtier 1 pli | |||||||||||||
| Valeurs Caractéristiques - Porteur ≥ 97 mm - Bois C24[kN] | Section de bois et fixations | ||||||||||||
| R2,k | R₁,ₖ | Porteur | Empannon | Arêtier | |||||||||
| Empannon | Arêtier | Max. | Empannon | Arêtier | Total | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | |
| ETC434 | 5.3 | 4.7 | 3.3 | 5.3 | 4.7 | 5.5 | 19 | 1 | 147 | 6 | 1 | 147 | 6 |
| ETC502 | 1.2 | 5.6 | 3.3 | 4.5 | 3.4 | 11.4 | 15 | 1 | 97 | 4 | 1 | 97 | 6 |
Les valeurs descendantes sont calculées comme: R1,k= min (Empannon + Arêtier; Total)
Les valeurs ascendantes sont calculées comme: R2,k= min (Empannon + Arêtier; Max)
La répartition de charge est la suivante en charge descendante :
ETC434 : 25% sur l'empanon et 75% sur l'arêtier
ETC502 : 40% sur l'empanon et 30% sur chaque arêtier
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 97 mm - Arêtier 2 plis
Dimensions
| Référence | Multiple Hanger Capacité | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur bois - Clouage total - Arêtier 2 plis | |||||||||||||
| Section de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 97 mm - Bois C24 | ||||||||||||
| Porteur | Arêtier | Empannon | R₁,ₖ | R2,k | |||||||||
| CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 19 | 2 | 147 | 7 | 1 | 147 | 6 | 5.3 | 5.7 | 5.5 | 5.3 | 5.7 | 3.3 |
| ETC485R | 20 | 2 | 97 | 10 | 1 | 97 | 11 | - | - | - | 5.9 | 5.7 | 3.8 |
| ETC835 | 26 | 2 | 147 | 28 | 1 | 147 | 5 | - | - | - | 1.8 | 5.8 | 7.7 |
Les valeurs descendantes sont calculées comme: R1,k= min (Empannon + Arêtier; Total)
Les valeurs ascendantes sont calculées comme: R2,k= min (Empannon + Arêtier; Max)
La répartition de charge est la suivante en charge descendante :
ETC434 : 25% sur l'empanon et 75% sur l'arêtier
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197 mm - Arêtier 1 pli
Dimensions
| Référence | Multiple Hanger Capacité | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur bois - Clouage total - Arêtier 1 pli | |||||||||||||
| Valeurs Caractéristiques - Porteur ≥ 97 mm - Bois C24[kN] | Section de bois et fixations | ||||||||||||
| R₁,ₖ | R2,k | Porteur | Arêtier | Empannon | |||||||||
| Empannon | Arêtier | Total | Empannon | Arêtier | Max. | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | |
| ETC434 | 5.3 | 9 | 12 | 5.3 | 4.7 | 3.3 | 27 | 1 | 147 | 6 | 1 | 147 | 6 |
| ETC502 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 | 27 | 1 | 97 | 6 | 1 | 97 | 4 |
Les valeurs au soulèvement sont calculés tel que : R2,k= min (Empannon + Arêtier; Max)
La répartition des charges est la suivante :
25% sur l'empanon, 75% sur l'arêtier pour les ETC434
20% sur l'empanon, 40% sur chaque arêtier pour les ETC502.
Des images d'installation des produits sont disponibles dans l'onglet "Mise en Oeuvre"
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197 mm
Dimensions
| Référence | Multiple Hanger Capacité | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur bois - Clouage total - G+D | ||||||||||
| Porteur | Valeurs Caractéristiques - Porteur ≥ 197 mm Bois C24[kN] | Section de bois et fixations | ||||||||
| CNA4.0x35 | R₁,ₖ | Empannon | Arêtier | |||||||
| Empannon | Arêtier | Total | Nb. de plis | Hauteur min. | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | ||
| ETC502 | 25 | 6.6 | 4.9 | 16.4 | 1 | 97 | 4 | 1 | 97 | 6 |
Les valeurs au soulèvement sont calculées telles que : R2,k= min (Empannon + 2*Arêtier; Max)
La répartition de charge est la suivante :
40% sur l'empanon et 30% sur chaque arêtier pour l'ETC502.
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 147 mm
Dimensions
| Référence | Multiple Hanger Capacité | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur bois - Clouage total | |||||||||||||
| Valeurs caractéristiques - Bois sur bois - Clouage total[kN] | Section de bois et fixations | ||||||||||||
| R₁,ₖ | R2,k | Porteur | Empannon | Arêtier | |||||||||
| Empannon | Arêtier | Total | Empannon | Arêtier | Max. | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | |
| ETC502 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 | 23 | 1 | 97 | 4 | 1 | 97 | 6 |
Les valeurs au soulèvement sont calculées telles que : R2,k= min (Empannon + 2*Arêtier; Max)
La répartition de charge est la suivante :
40% sur l'empanon et 30% sur chaque arêtier pour l'ETC502.
Valeurs Caractéristiques - Bois sur Bois - 1 modèle gauche + 1 modèle droit
Dimensions
| Référence | Multiple Hanger Capacité | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Valeurs caractéristiques - Bois sur bois - Clouage total - G+D | ||||||||||
| Porteur | Valeurs Caractéristiques - Porteur ≥ 197 mm Bois C24[kN] | Section de bois et fixations | ||||||||
| CNA4.0x35 | R₁,ₖ | Empannon | Arêtier | |||||||
| Empannon | Arêtier | Total | Nb. de plis | Hauteur min. | CNA4.0x35 | Nb. de plis | Hauteur min. | CNA4.0x35 | ||
| ETC434D | 40 | 3.3 | 6.6 | 16.5 | 1 | 147 | 4 | 1 | 147 | 16 |
| ETC434G | 40 | 3.3 | 6.6 | 16.5 | 1 | 147 | 4 | 1 | 147 | 16 |
Dans ce cas, l'installation est faite avec 1 ETC434G à gauche de l'empanon central et 1 ETC434D à droite de l'empannon central.
Installation
Montage

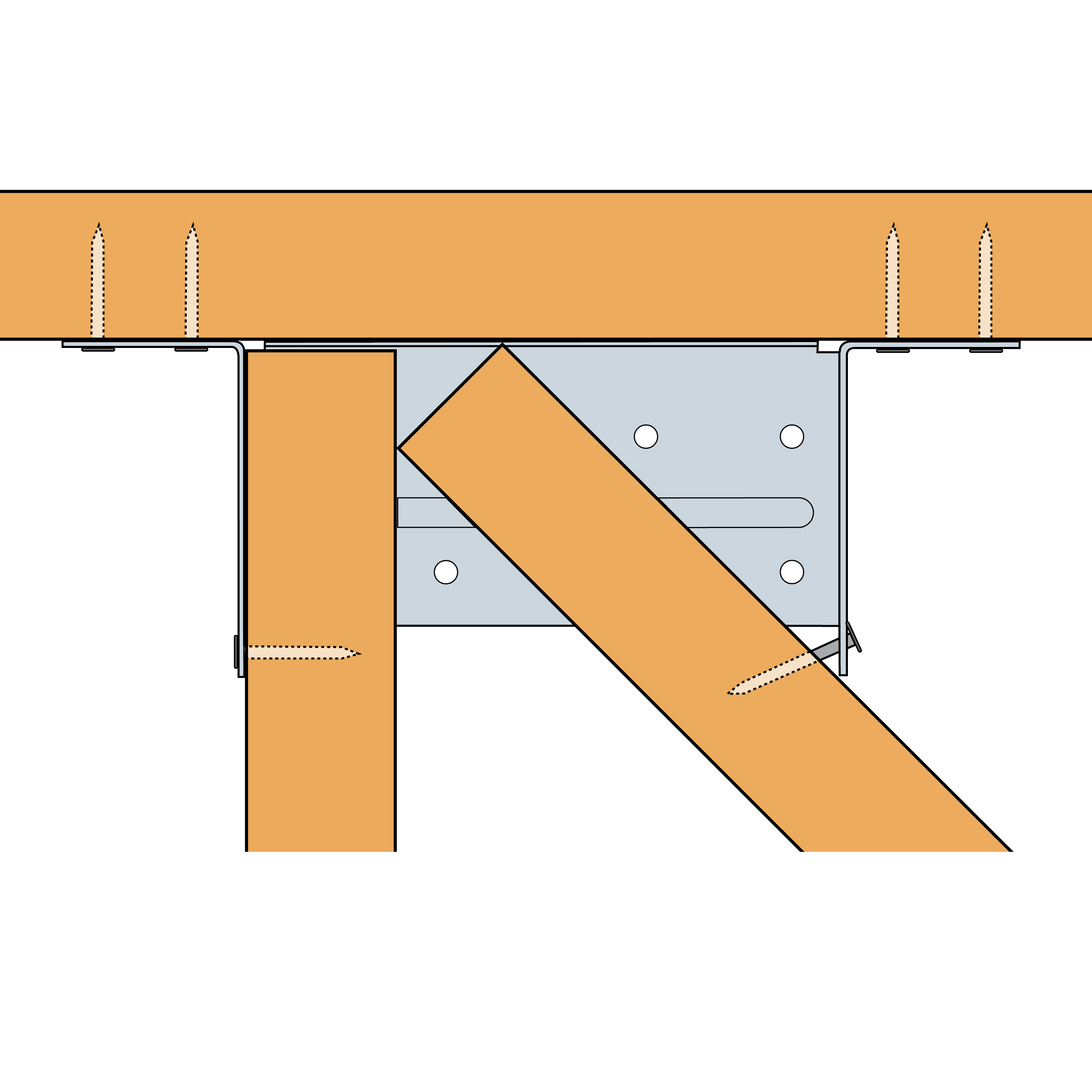

ETC434 Assemblages 2 éléments
1 arêtier simple - 1 empannon

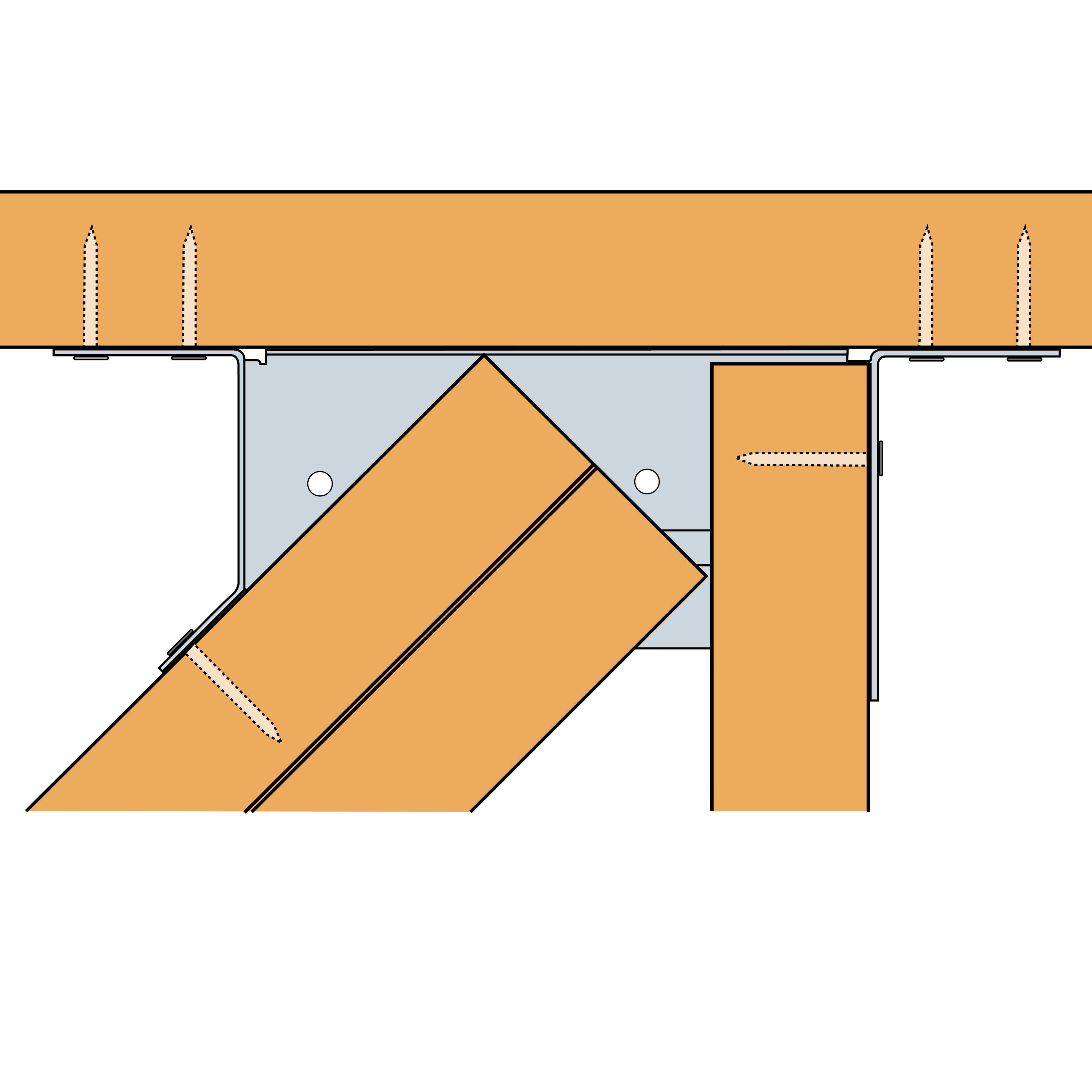

ETC434 Assemblages 2 éléments
1 arêtier double - 1 empannon
ETC485R Assemblages 2 éléments
1 arêtier double - 1 empannon

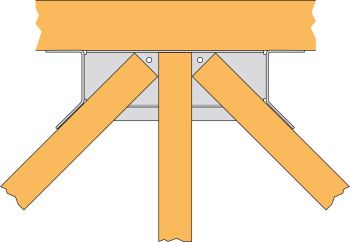

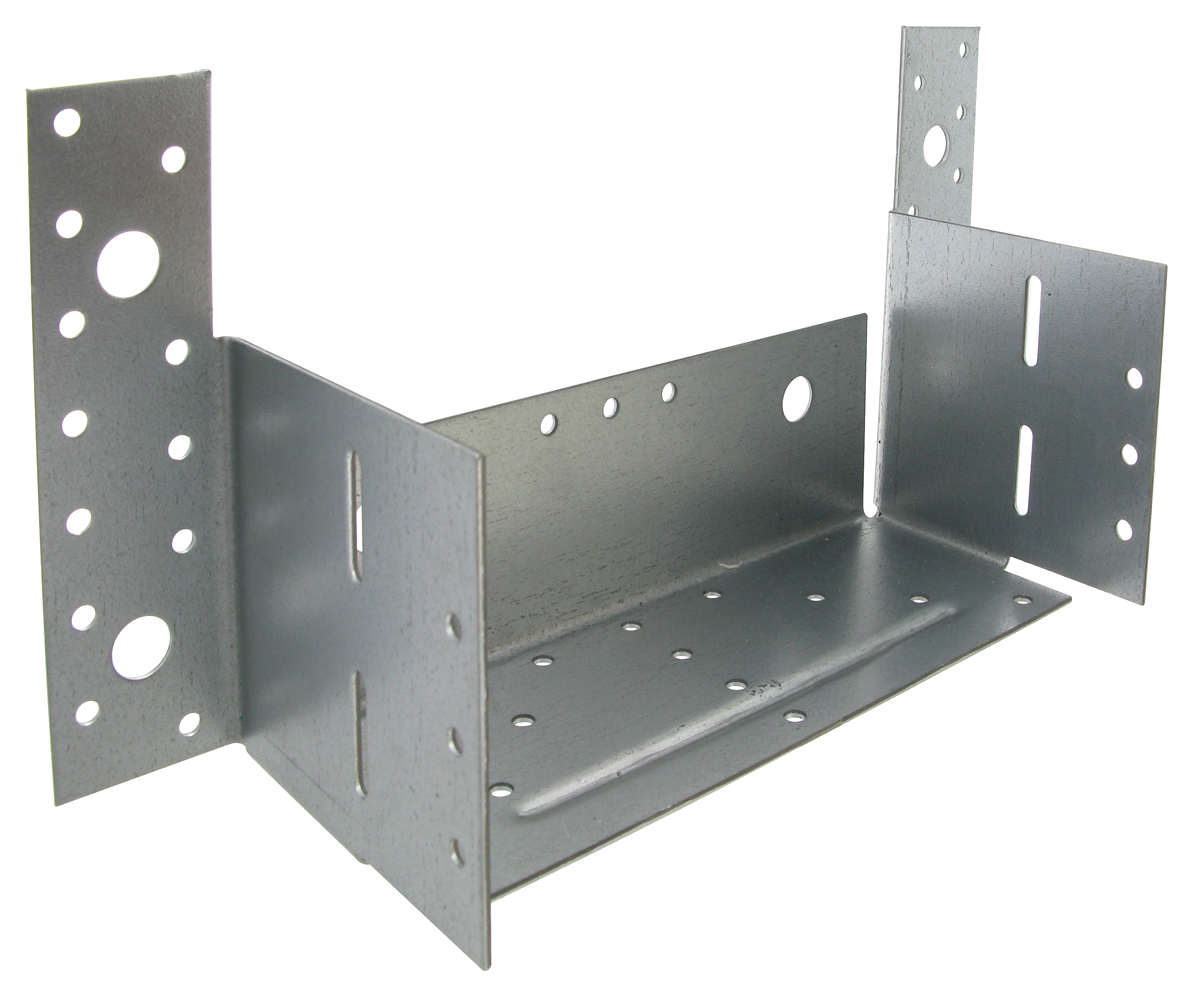

ETC502 Assemblages 3 éléments
2 arêtiers simples - 1 empannon

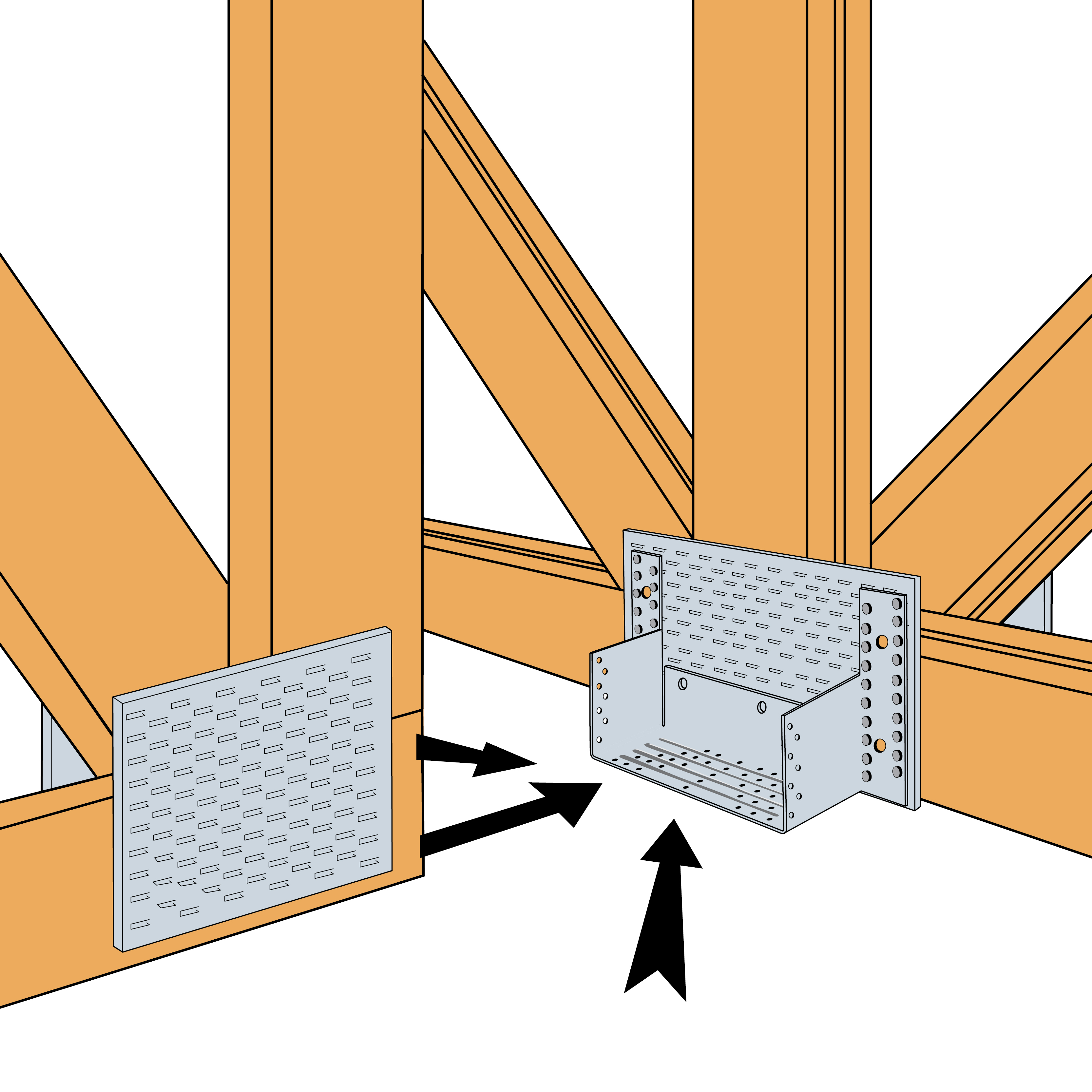

ETC835 Assembles 3 éléments
2 arêtiers simples - 1 empannon
ETC835 Assemblages 3 éléments
2 arêtiers doubles - 1 empannon
ETC434G et ETC434D - de chaque côté de l’empannon central
