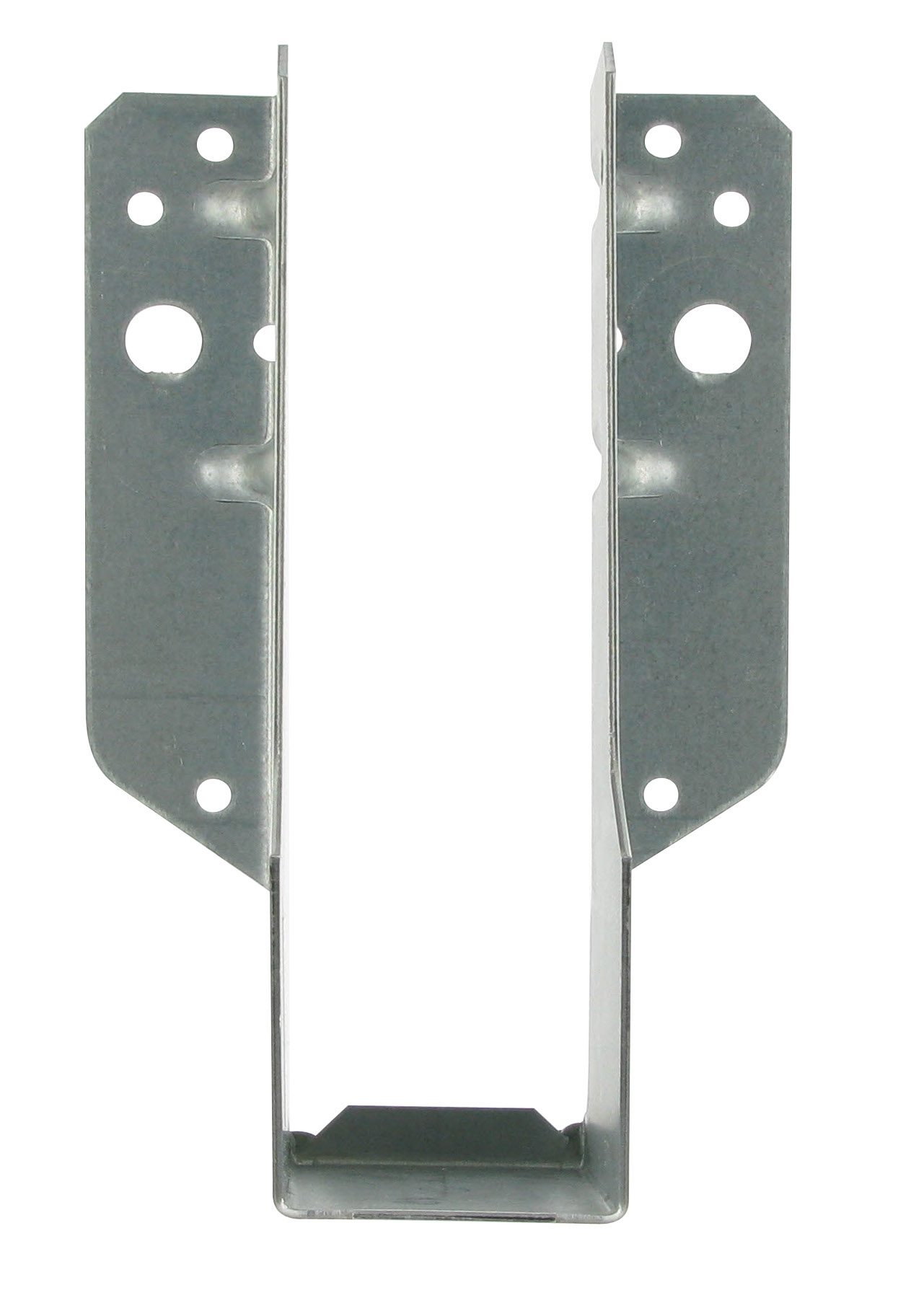

SBE45/168/TF

Sabot à ailes extérieures spécial MOB

Conçu avec un nombre de perçages réduit (70 % de pointes en moins par rapport à un SBE standard),le sabot de solive SBE45/168/TF est totalement adapté à la Maison Ossature Bois. Il présente les mêmes atouts que les autres références de sabots à ailes extérieures.


Marquage CE
ETA
Classe service 2
Acier électrozingué
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN10346
  • Epaisseur 1,5 mm

Avantages

  • Mise en oeuvre facilitée grâce à un nombre de perçages réduit,
  • Speed-Prong pour une installation plus aisée sur support bois,
  • Epaisseur plus faible sans perte de résistance: casquette métallique pour éviter le dépliage et renforts pour plus de rigidité...

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d'utilisation

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement d'assemblages existants...

Données techniques

Dimensions

Dimensions

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur [mm] Perçages sur porté [mm]
Largeur Hauteur A B C D F t Ø5 Ø11 Ø5
Min. Max.
SBE45/168/TF 45 170 252 45 168 52.5 29 54 1.5 6 2 2

Valeurs caractéristiques - Solive sur poutre - Clouage total

Références Valeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Qté Qté CNA4,0x35 CNA4,0x35
SBE45/168/TF 6 2 6 2.7

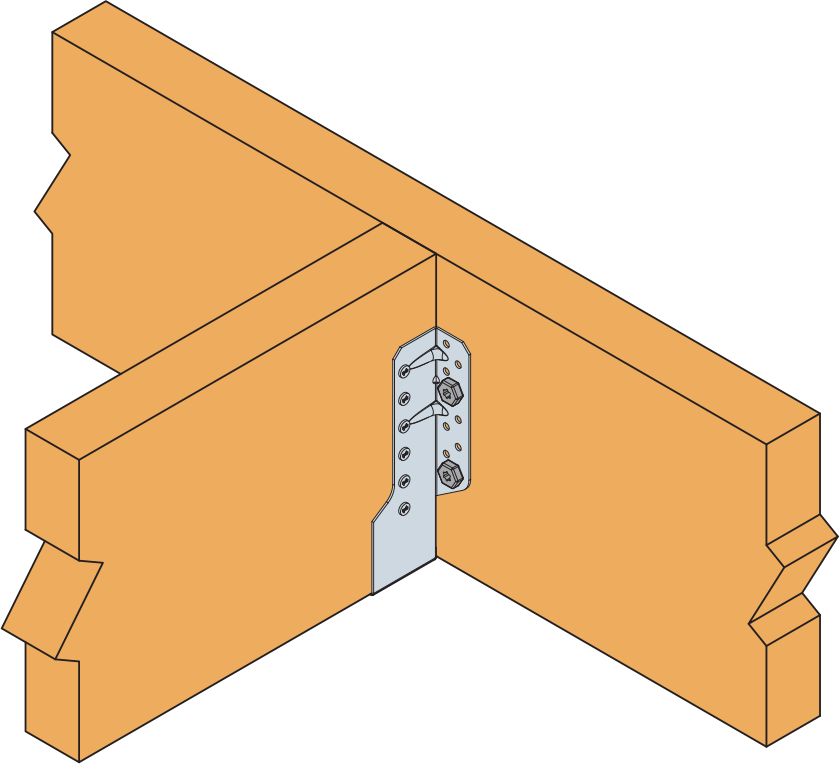

Installation

Montage

Fixation

Sur porté :

  • 2 pointes annelées CNA 4.0 x 35 mm
  • 2 vis CSA 5.0 x 35 mm

Sur porteur :
   Support bois :

  • 6 pointes annelées CNA 4.0 x 35 mm
  • 6 vis CSA 5.0 x 35 mm

Installation

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur
  2. Présenter le sabot et préfixer les ailes de chaque côté
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée
  4. Finaliser la fixation sur chaque aile
  5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total

Sur Béton :

  1. Méthode 1: Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
  2. Méthode 2: Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages
  3. Percer le support avec un forêt adapté
  4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages
  5. Présenter la poutre portée dans le sabot avant de la fixer

Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
