H2.5A

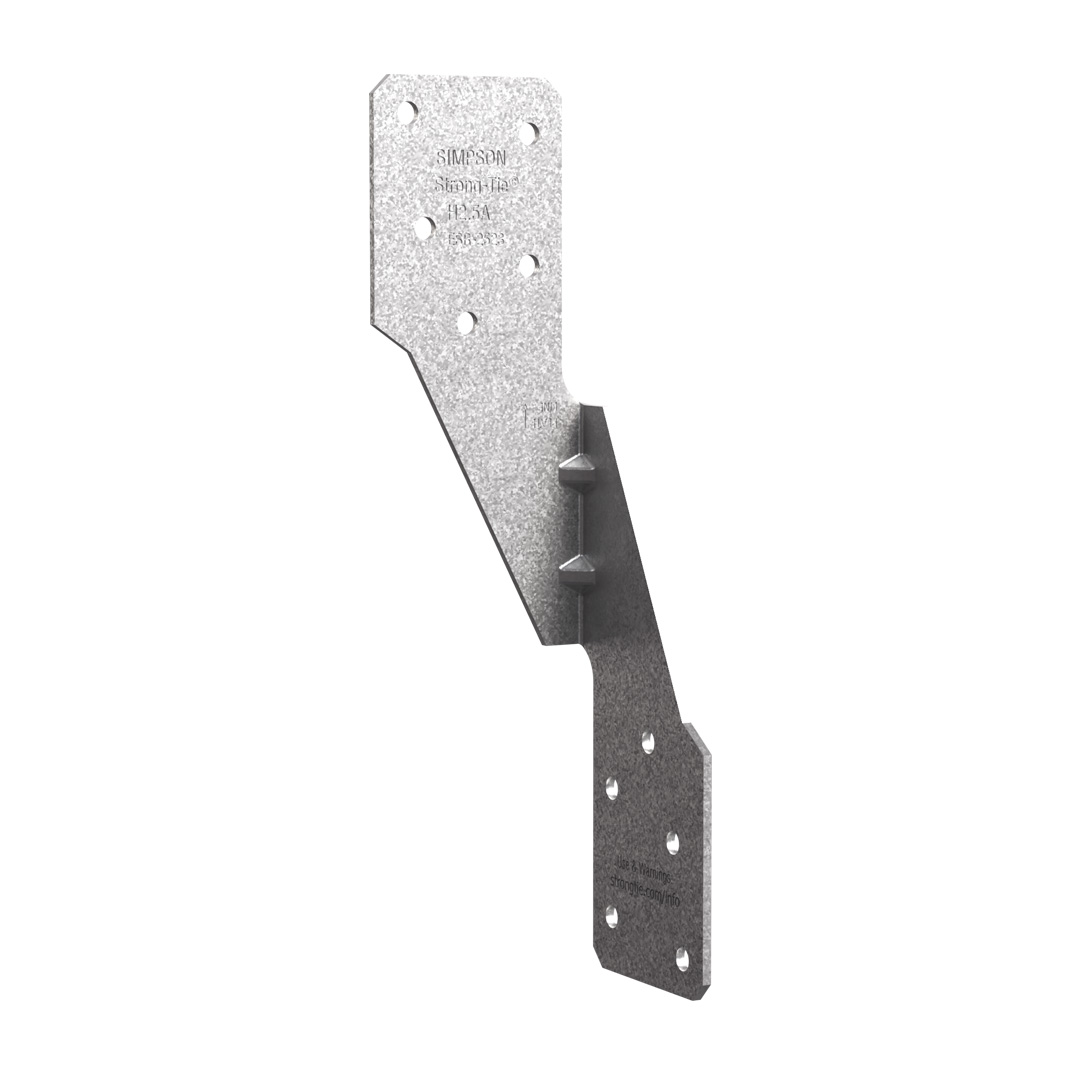

Equerre pour fermettes et chevrons

Conçue pour la fixation des fermettes et chevrons soumis à des vents extrêmes, l'équerre pour fermettes et chevrons reste toutefois utilisable dans de nombreuses configurations où deux éléments de bois se croisent.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé G90 suivant ASTM A653,
  • Épaisseur : 1,2 mm.

Données techniques

Dimensions

Dimensions produits

Références Dimensions [mm] Perçages ailes C Perçages ailes D
A B C D t Ø4.1 Ø4.1
H2.5A 35 150 55 55 1.2 5 5

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile C Aile D R1.k R2.k = R3.k
Qté Qté CNA3.1x35 N3.75x30 CNA3.1x35 N3.75x30
H2.5A 5 5 2.71 2.39 0.6 0.6

Les valeurs du tableau sont valables pour 2 H2.5A. Dans le cas où il n'y a qu'une seule équerre, la valeur au soulèvement est divisée par 2.

Installation

Montage

Installation

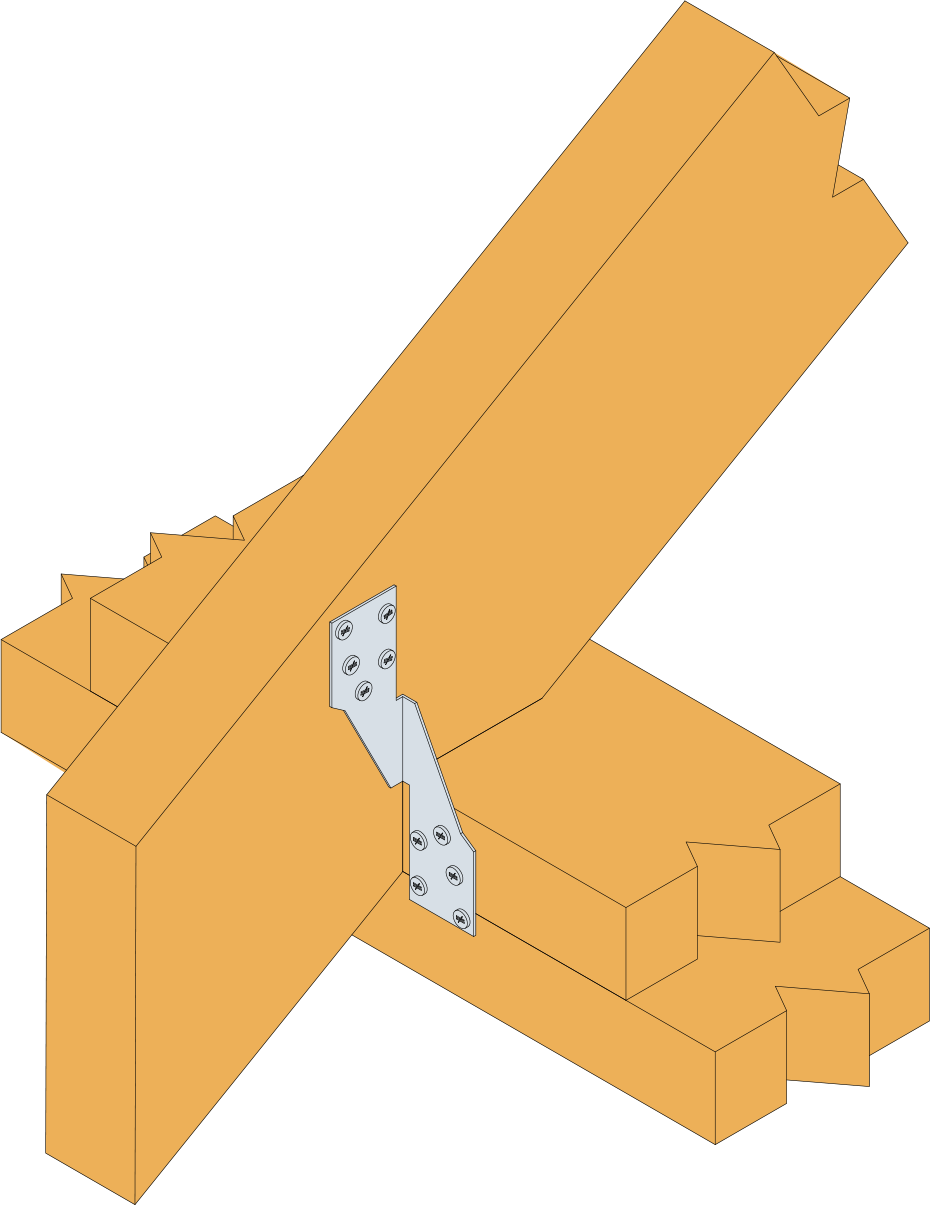

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
