ENPC

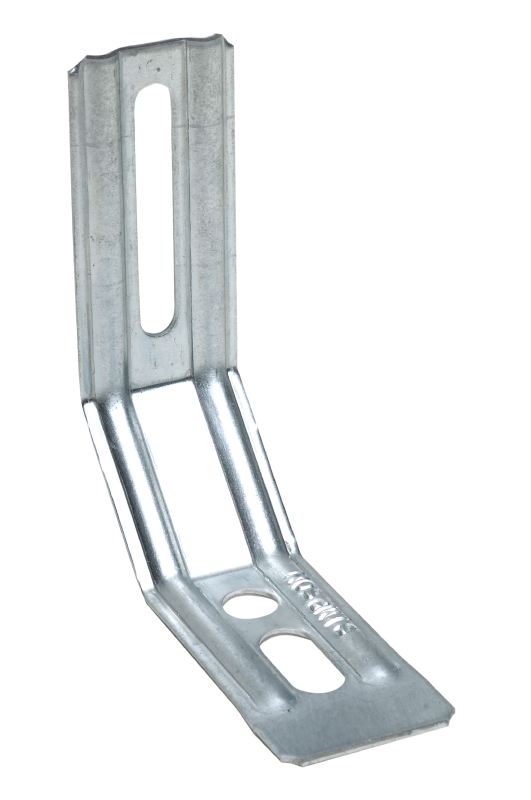

Equerre nervurée à pan coupé

Les équerres nervurées à pan coupé type ENPC sont étudiées pour fixer les dormants des menuiseries extérieures avec joint d‘étanchéité. Un large choix de dimensions permet de répondre à l‘ensemble des situations rencontrées sur chantier.

Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages

  • Gamme large pour une variété d'utilisations,
  • Utilisable sur bois et sur béton,
  • Trous oblongs facilitant l'ajustement des assemblages,
  • Respecte le DTU36.5.

Application

Support

  • Porteur : menuiserie PVC, bois, aluminium, acier,
  • Porté : bois, béton, acier.

Domaines d'utilisation

  • Fixation de menuiseries intérieures et extérieures.

Données techniques

Dimensions

Dimensions et Valeurs Admissibles

Références Dimensions [mm] Perçages Aile A Perçages Aile B Valeurs admissibles suivant DTU36.5 [daN]
A B C Ep. Ø6.5 Ø6.5x20 Ø6.5x30 Ø6.5x45 Ø9 Ø9x20 R1.d
ENPC55/1.5 55 81 301.5-1--1112
ENPC70/1.5 70 81 301.5--1-1112
ENPC85/1.5 85 81 301.5---11112
ENPC100/1.5 100 81 301.51--11112
ENPC115/1.5 115 81 301.52--11112
ENPC130/1.5 130 81 301.53--11112
ENPC145/1.5 145 81 301.54--11112

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA4,0,
  • Boulons,
  • Tirefonds.

Sur béton :

  • Chevilles à frapper HIPC 8-60/20.

Sur métal :

  • Boulons Ø8.

Installation

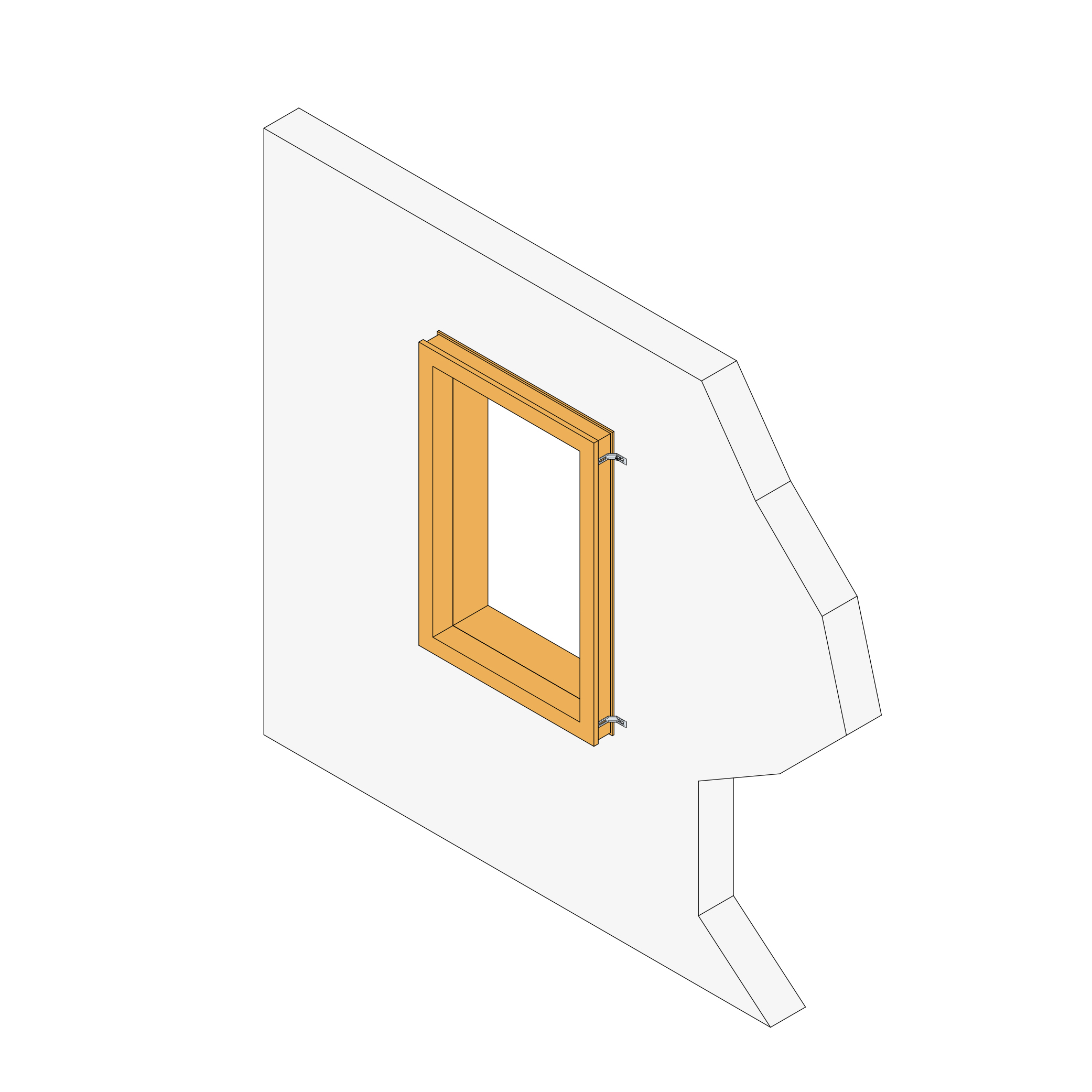

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.

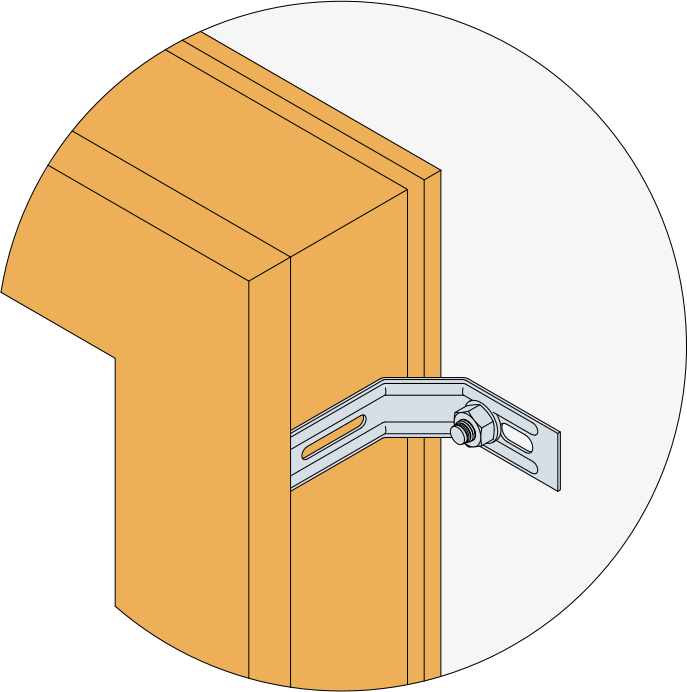

  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
