Patte pour murs rideaux

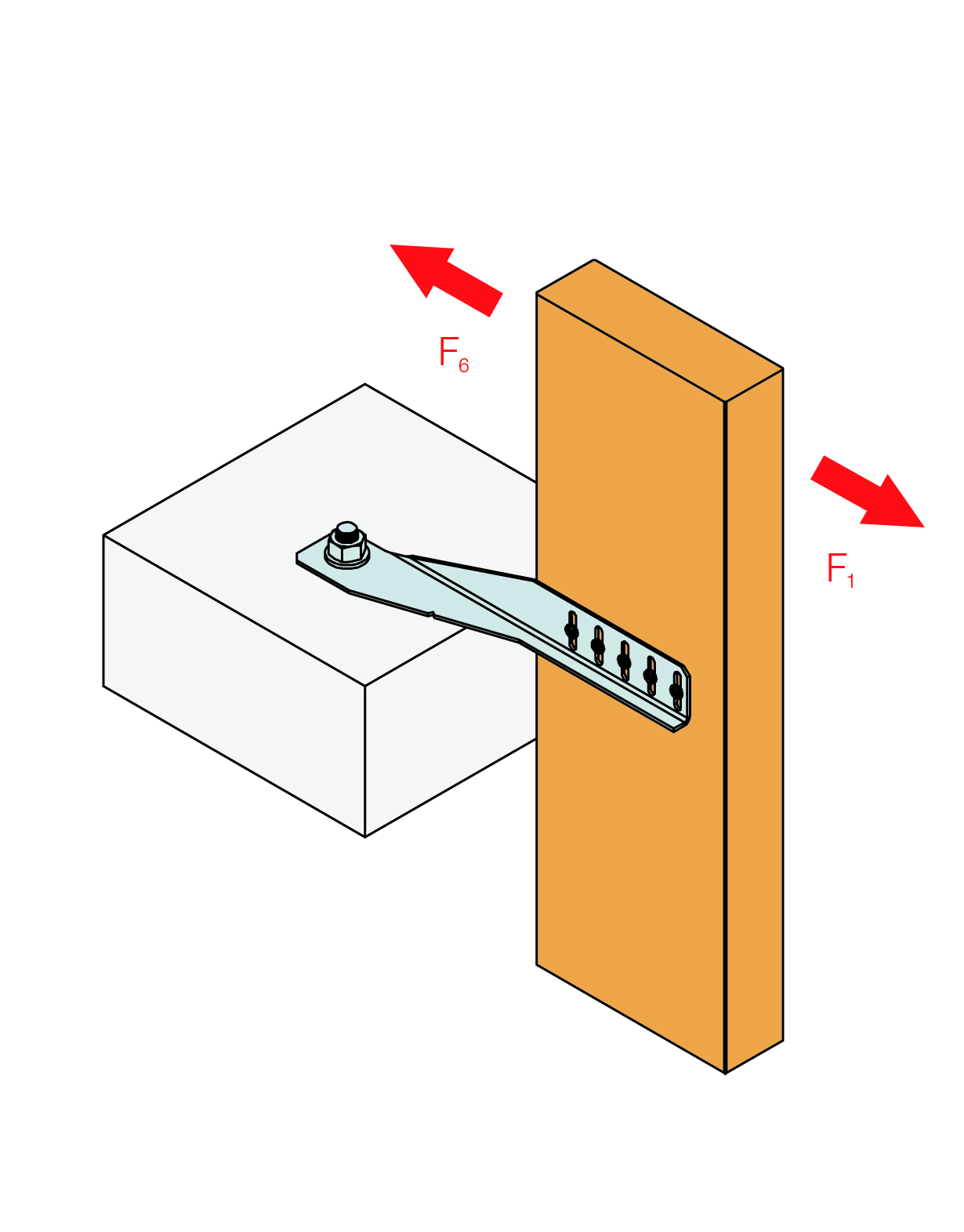

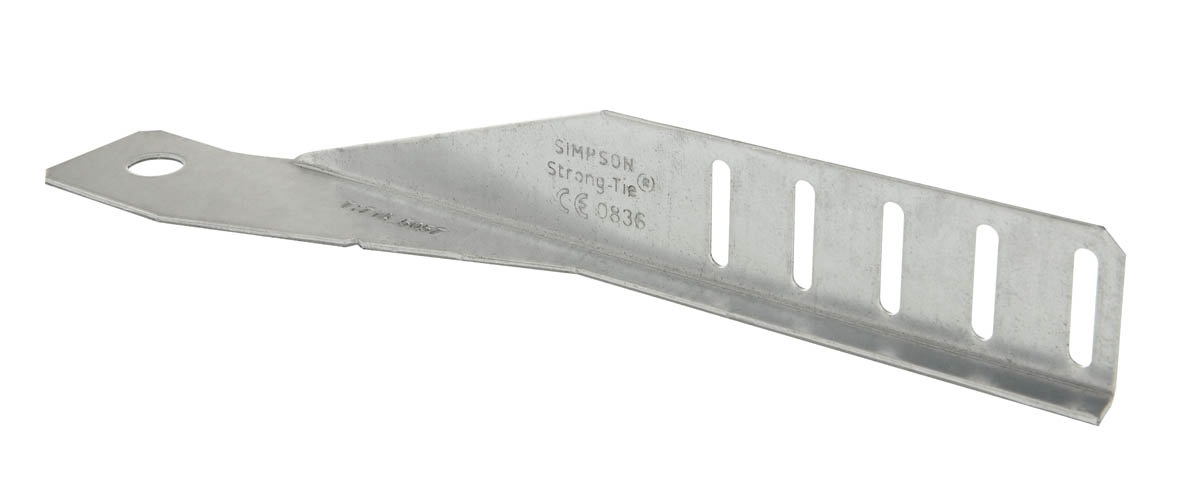

Les pattes pour murs rideaux CCW, modèles droite ou gauche, sont des équerres permettant de connecter les montants bois des murs rideaux à une dalle de béton. Ces pattes ont été conçues pour supporter des charges perpendiculaires aux fibres du bois (compression-tension) et permettent un libre mouvement du montant dans le sens des fibres, jusqu'à +/- 10 mm.

Fiche technique

Marquage CE

ETA

Intérieur

Classe service 2

EPD

Acier galvanisé Z275

Présentation

Images


Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
Epaisseur 2,5 mm.

Avantages

Existe en deux modèles : CCWR (droite) et CCWL (gauche),
Facile à installer,
Connecteur discret,
Permet un déplacement vertical libre du montant,
Permet de laisser un écart de 50 mm max. entre le montant et le béton,
Présente des marquages pour indiquer la distance au bord limite.

Application

Eléments bois

Montants bois

Support

Béton classe minimum C20/25

Domaines d'utilisation

Connexion de murs rideaux en bois continus à une structure en béton

Données techniques

Dimensions

Référence	Dimensions des crampons
	Dimensions[mm]					Perçages Aile C	Perçages Aile B	Other
	A[mm]	B[mm]	C[mm]	D[mm]	Epaisseur[mm]	Rond	Oblong	Poids[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	Epaisseur[mm]	Ø14	Ø5x25	Poids[kg]
CCWR260/2	260	35.5	40	12.5	2	1	5	0.17

Valeurs caractéristiques

Référence	Angle bracket capacity
	Valeurs Caractéristiques - Bois sur béton ou acier
	Fixations				Valeurs Caractéristiques - Bois C24[kN]
	Aile C		Aile B		R6,k		R₁,ₖ
	Qté	Type	Qté	Type	5x CNA4.0x35	3x CSA5.0x40	5x CNA4.0x35	3x CSA5.0x40
CCWR260/2	1.0	Ø12*	**	**	9.1	6.6	6.8	6.4

La capacité du montant bois à supporter la traction perpendiculaire aux fibres doit être vérifiée par l'utilisateur.

* Un ancrage approprié doit être utilisé et doit respecter les distances minimales indiquées dans l'ETE correspondant. La capacité de l'ancrage doit être vérifiée séparément par l'utilisateur.

** Reportez-vous au tableau Valeurs Caractéristiques pour identifier les fixations pouvant être utilisées sur un montant. Les capacités varient en fonction du type de fixation utilisé.

Installation

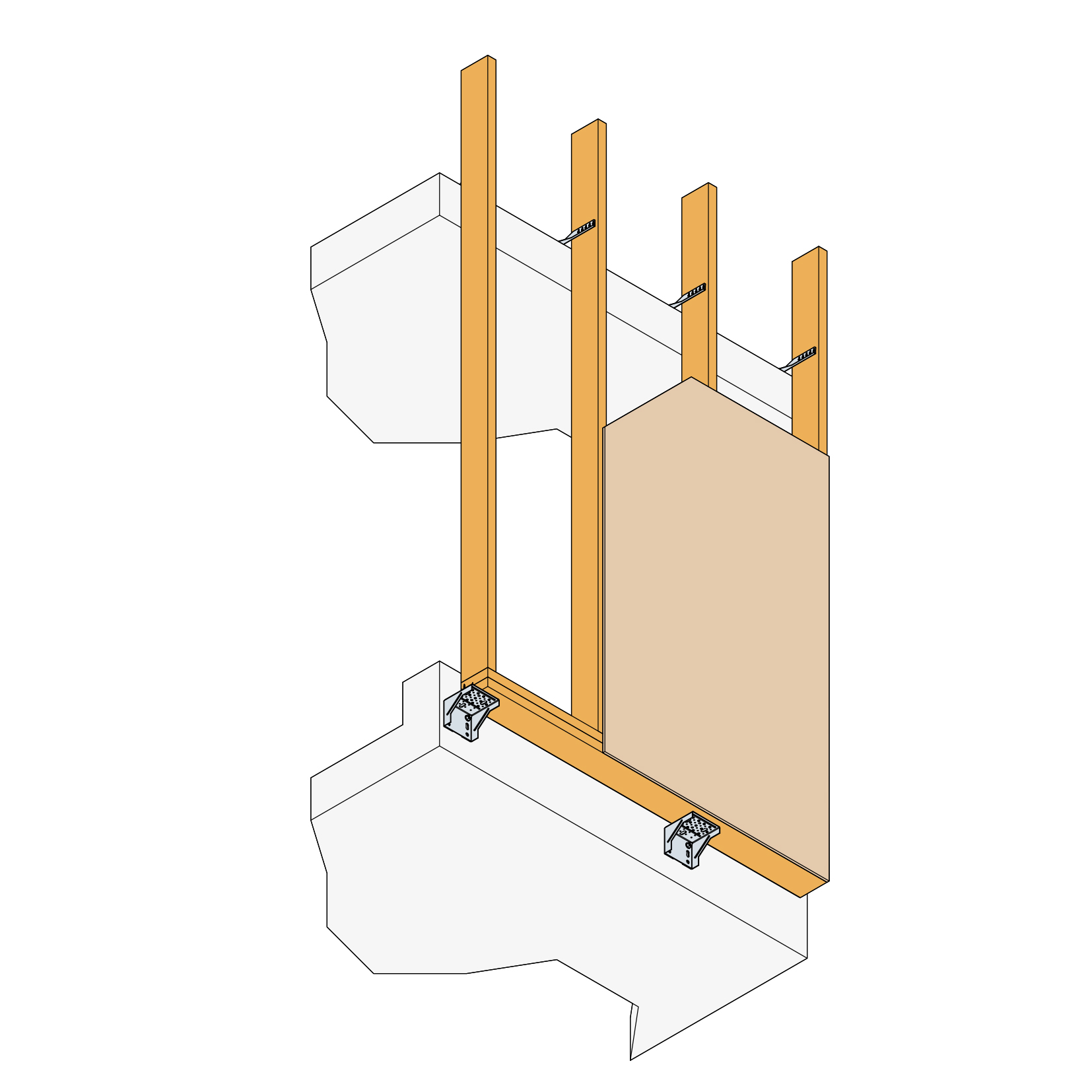

Montage

Fixations

Sur béton :

Cheville mécanique : goujon WA M12-104/5 ou FM-753 CRACK M12X120/20 3DG,
Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

Sur bois :

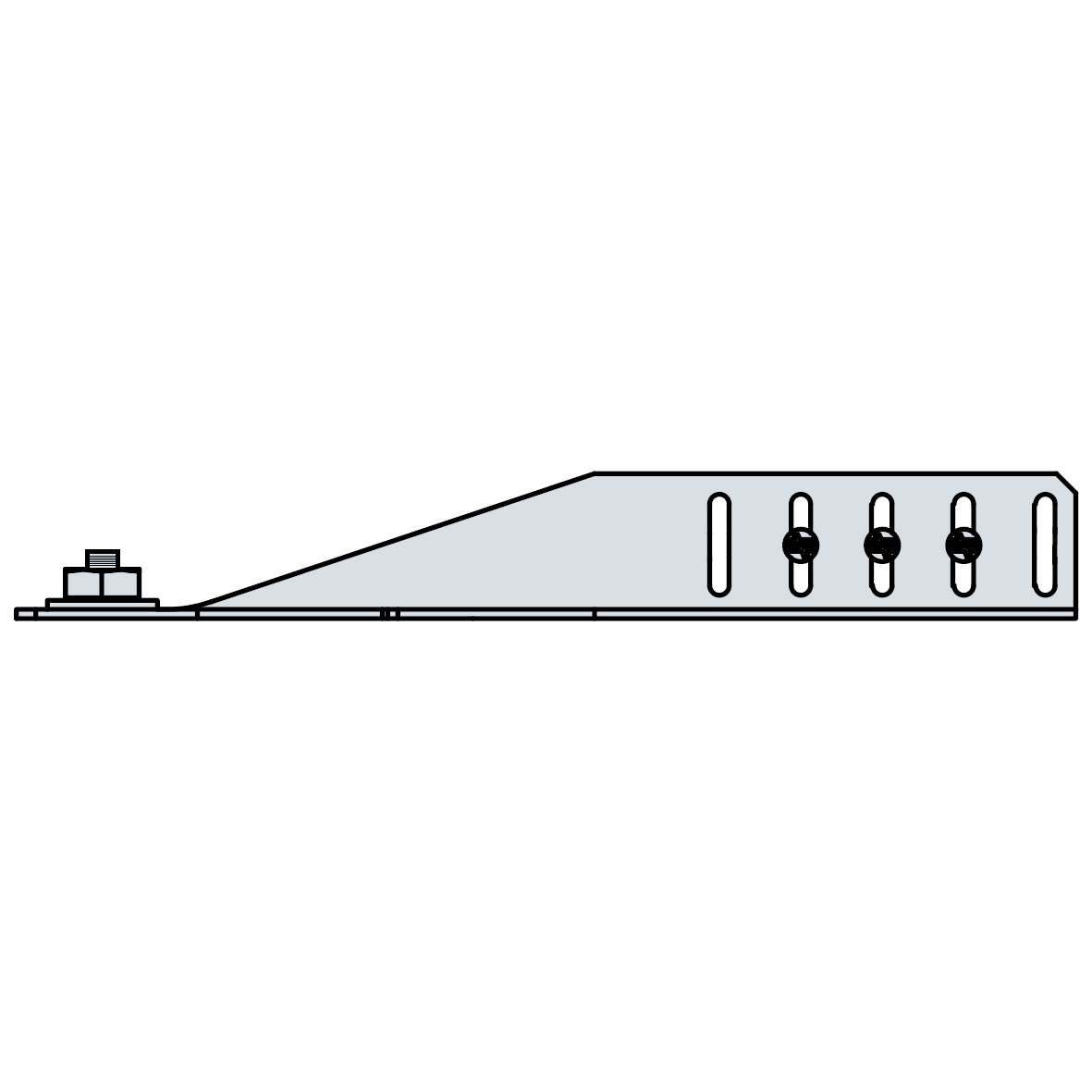

Pointes annelées CNA4,0x35,
Vis connecteurs CSA5,0x40.

Installation

Un écart de 0 à 50 mm entre le mur bois et le bord du béton est autorisé,
Les fixations doivent être centrées dans les trous oblongs, comme illustré ci-dessous,

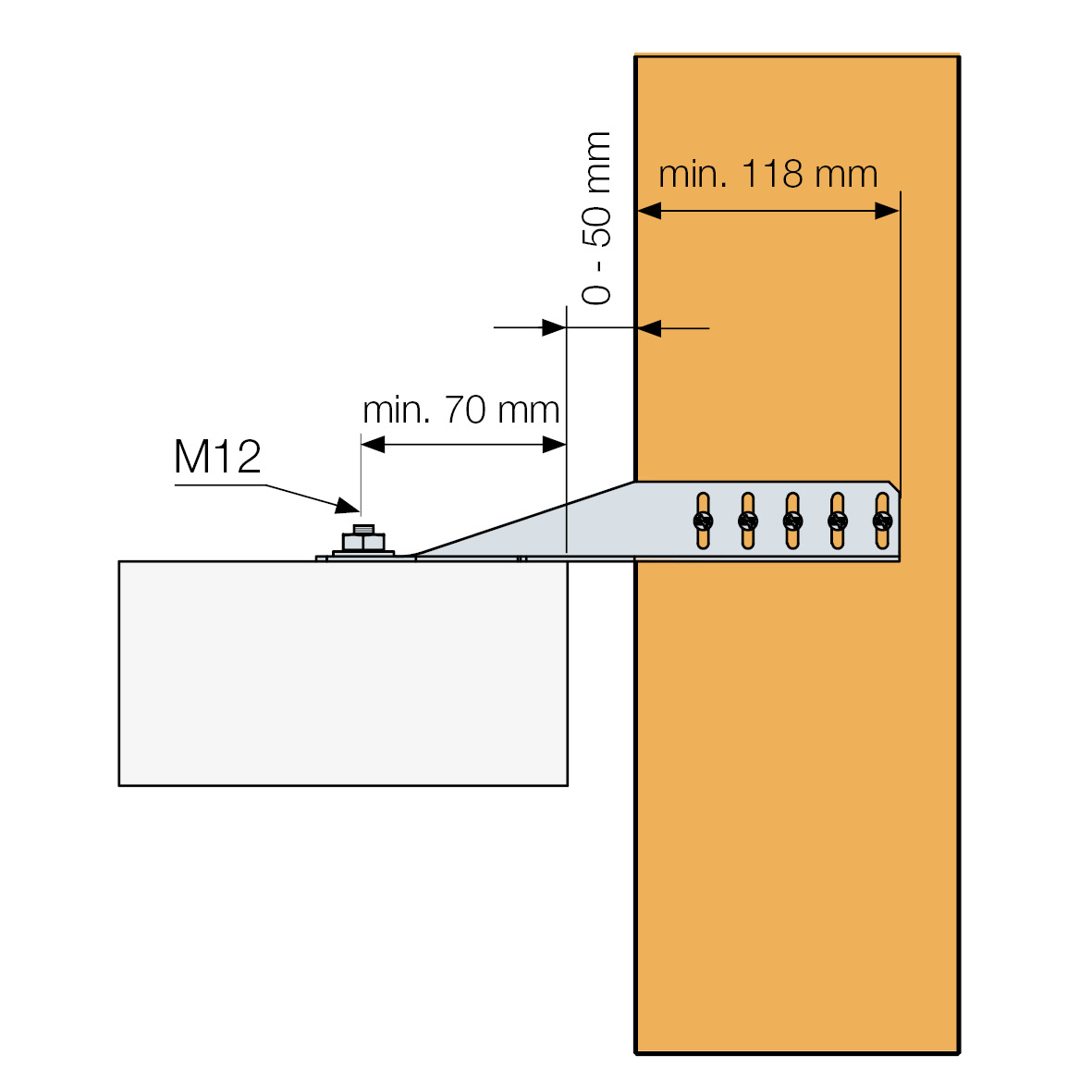

Les distances minimales doivent être respectées, comme illustré ci-dessous,

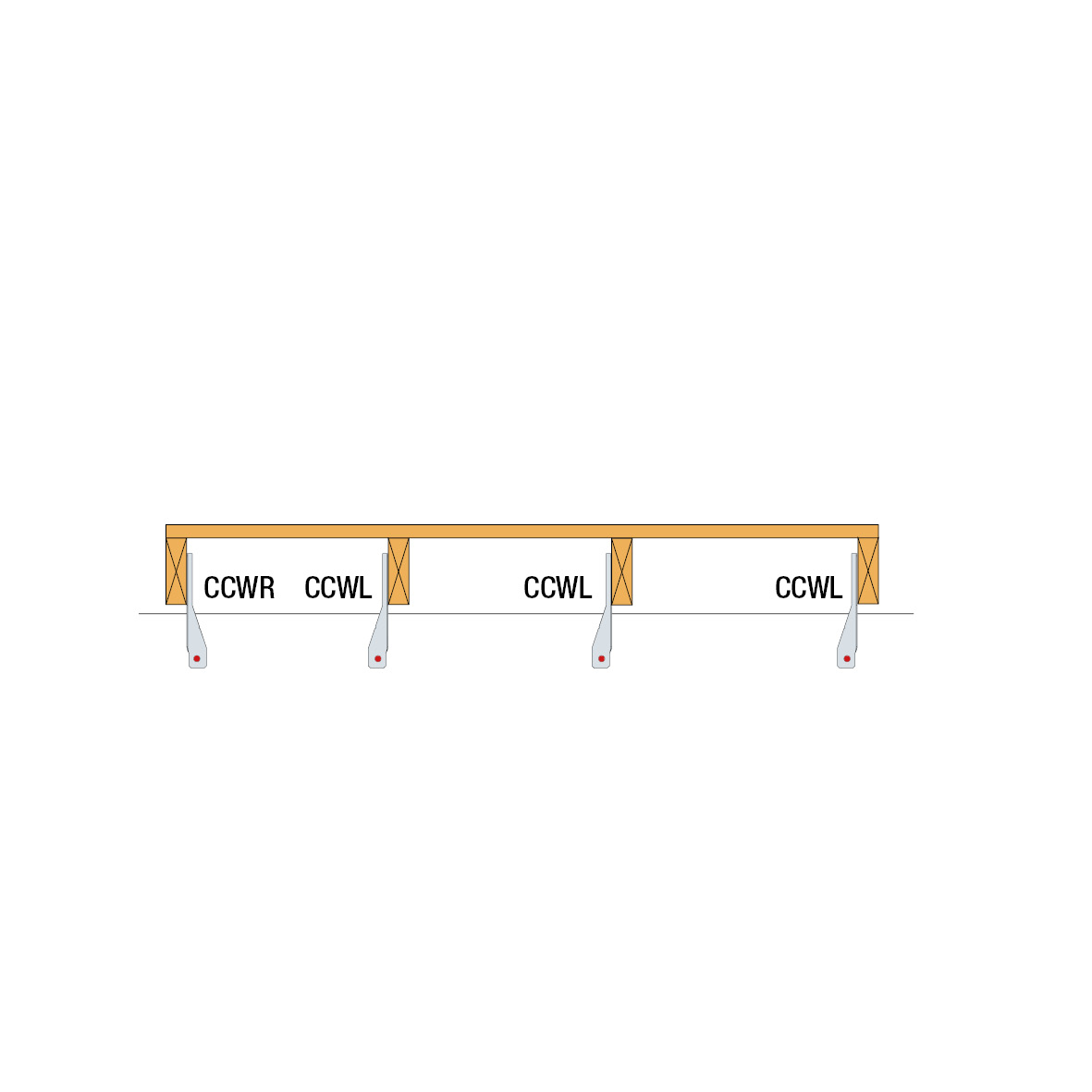

L'agencement des pattes CCW doit remplir les deux conditions suivantes :

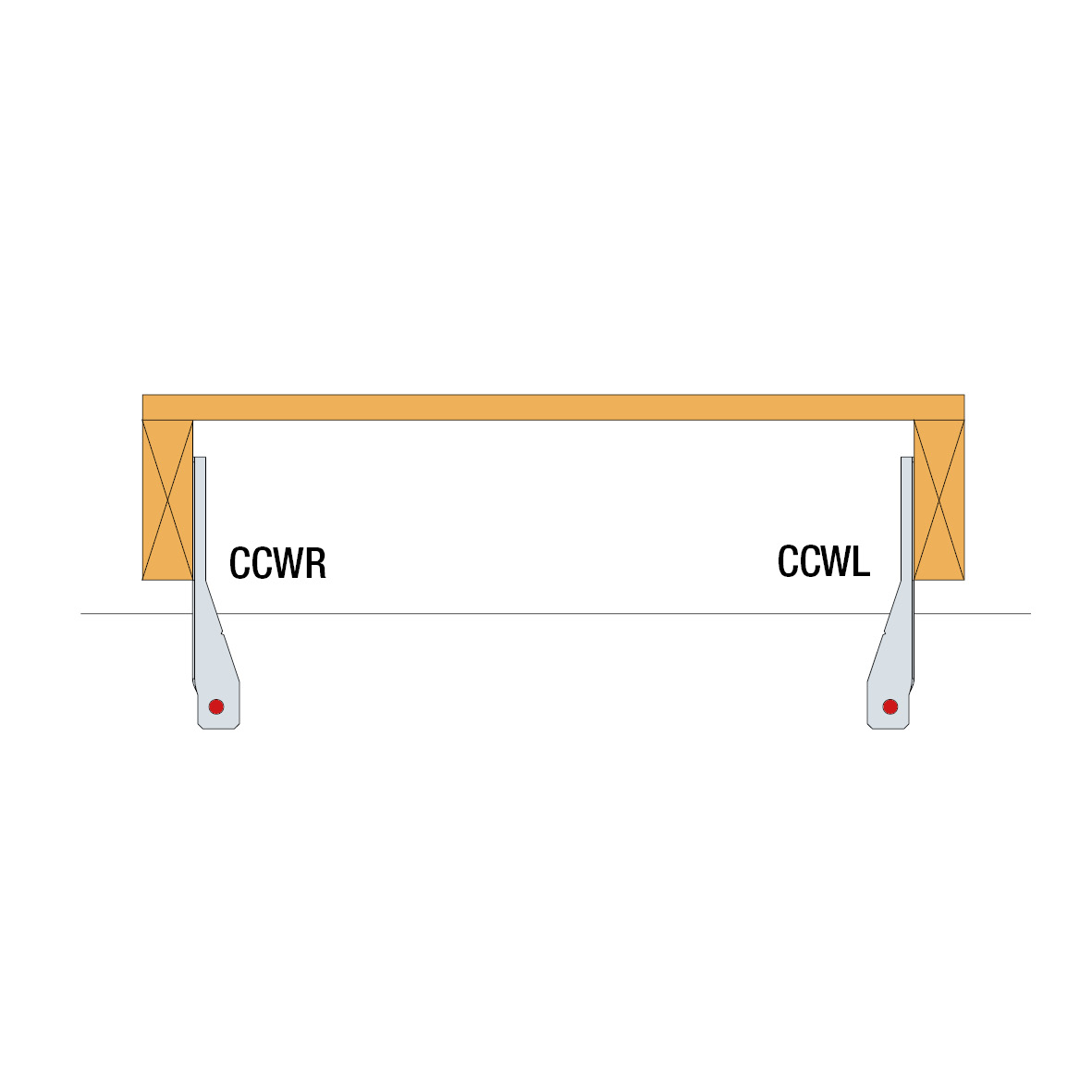

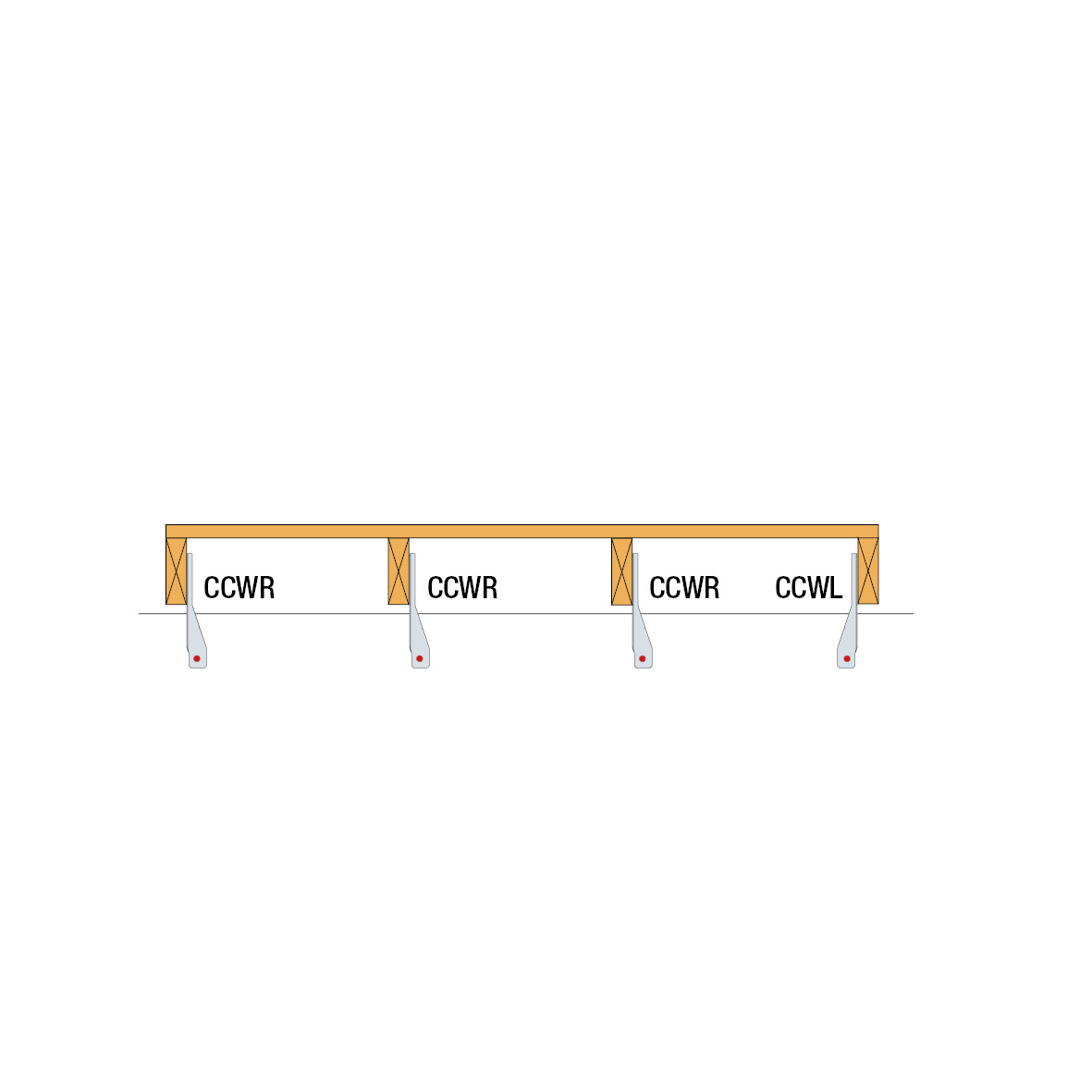

Pour chaque mur bois, quelle que soit sa longueur, il doit y avoir au minimum un CCWR et un CCWL.
Il doit y avoir au minimum un CCW dans le sens opposé, tous les quatre connecteurs.
