SHT

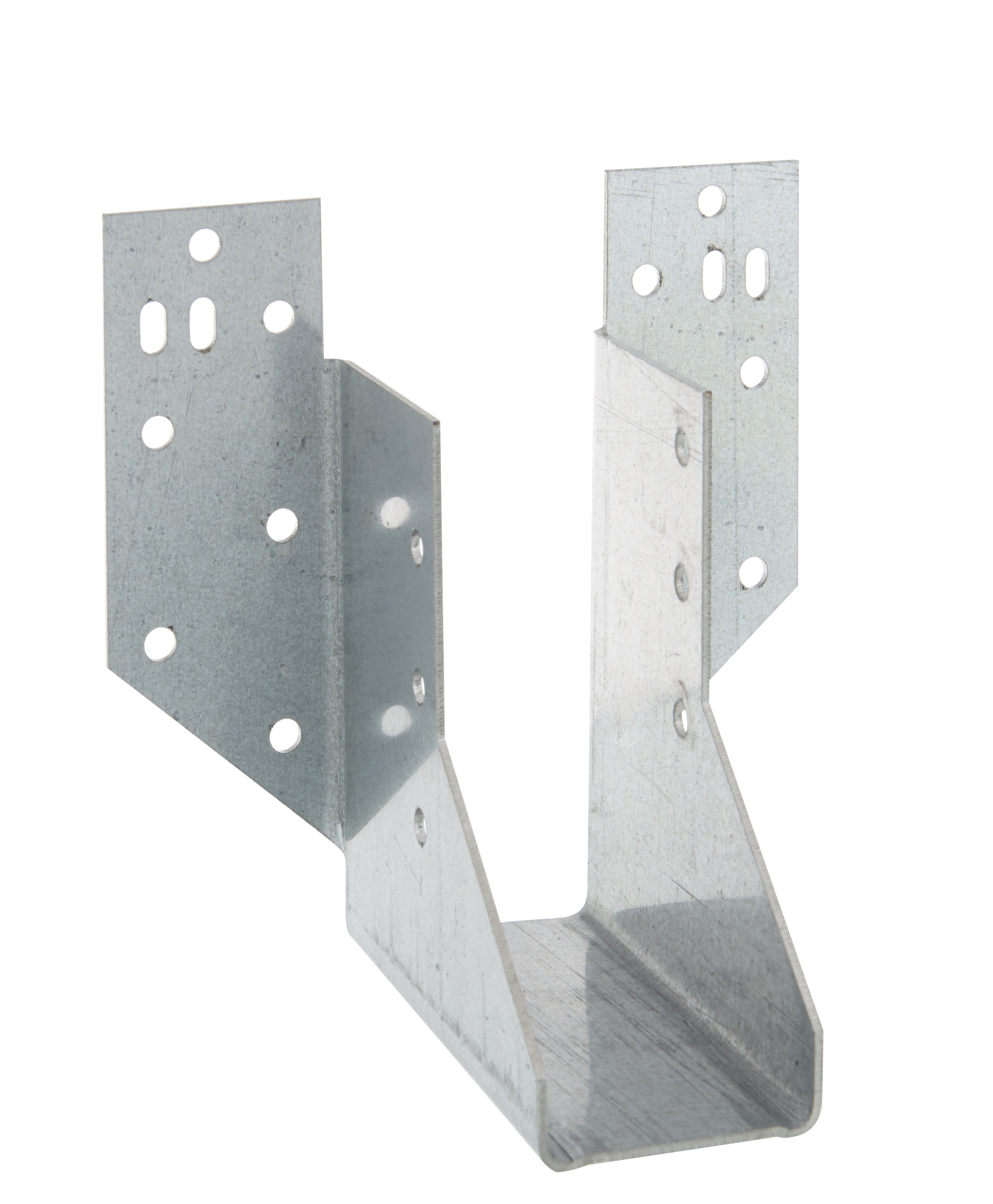

Sabot à bretelles pour fermette

L'étrier SHT est un sabot à bretelles utilisé pour la connexion de fermettes sur support bois. Il est ajustable en hauteur sur chantier car il peut être installé les ailes à plat sur le porteur ou les ailes repliées.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Avantages

  • Facile à installer,
  • Permet des décalages de hauteur entre le porteur et le porté,
  • Adapté aux entraits de 97 mm.

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 1,5 mm.

Application

Domaines d'utilisation

  • Fermettes,
  • Solives, ...

Support

  • Porteur : bois massif, bois composite, ...
  • Porté : bois massif, bois composite, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages sur porteur Perçages sur porté
A B C D E F t ø5 ø5
SHT115/38 38 90 83.5 35.9 115 85 1.5 12 6

Valeurs caractéristiques

Références Ailes à plat Ailes repliées
Fixations Valeurs caractéristiques - Bois C24 [kN] Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k Porteur Porté R1.k R2.k
Qté sur la face Qté CNA4,0x35 CNA4,0x35 Qté sur le dessus Qté sur la face Qté CNA4,0x35 CNA4,0x35
SHT115/38 12 6 9.6 6.6 2 8 6 9.4 5.8

Installation

Montage

Fixations

  • Pointes annelées CNAØ4,0x35 mm.

Installation

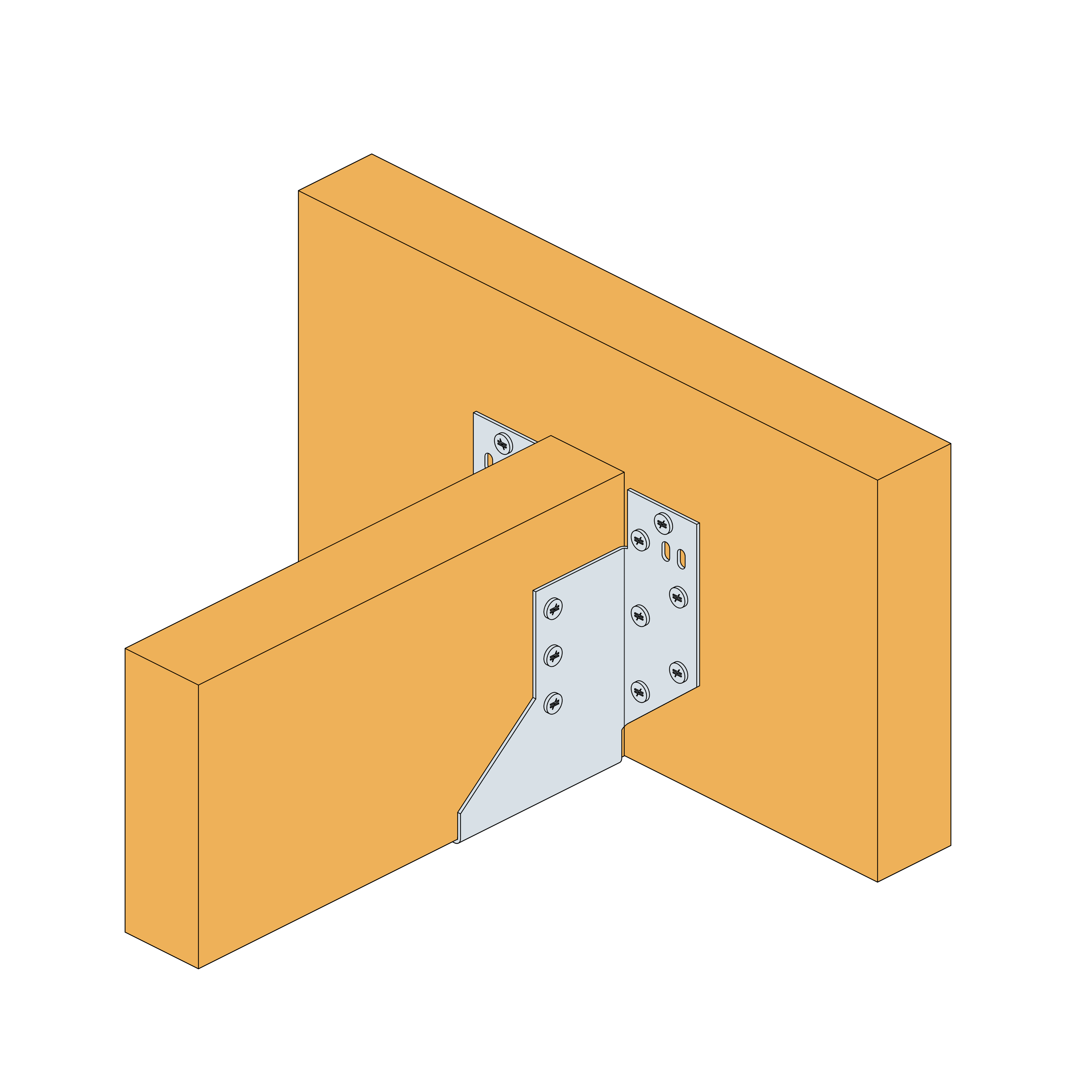

Configuration ailes à plat :

  1. Fixer le sabot au porteur bois à l'aide de 12 pointes annelées CNAØ4,0x35 mm en vérifiant, si besoin, que la fermette sera alignée avec la partie inférieure du porteur.
  2. Installer la fermette dans le sabot et la fixer à l'aide de 6 pointes annelées CNAØ4,0x35 mm.

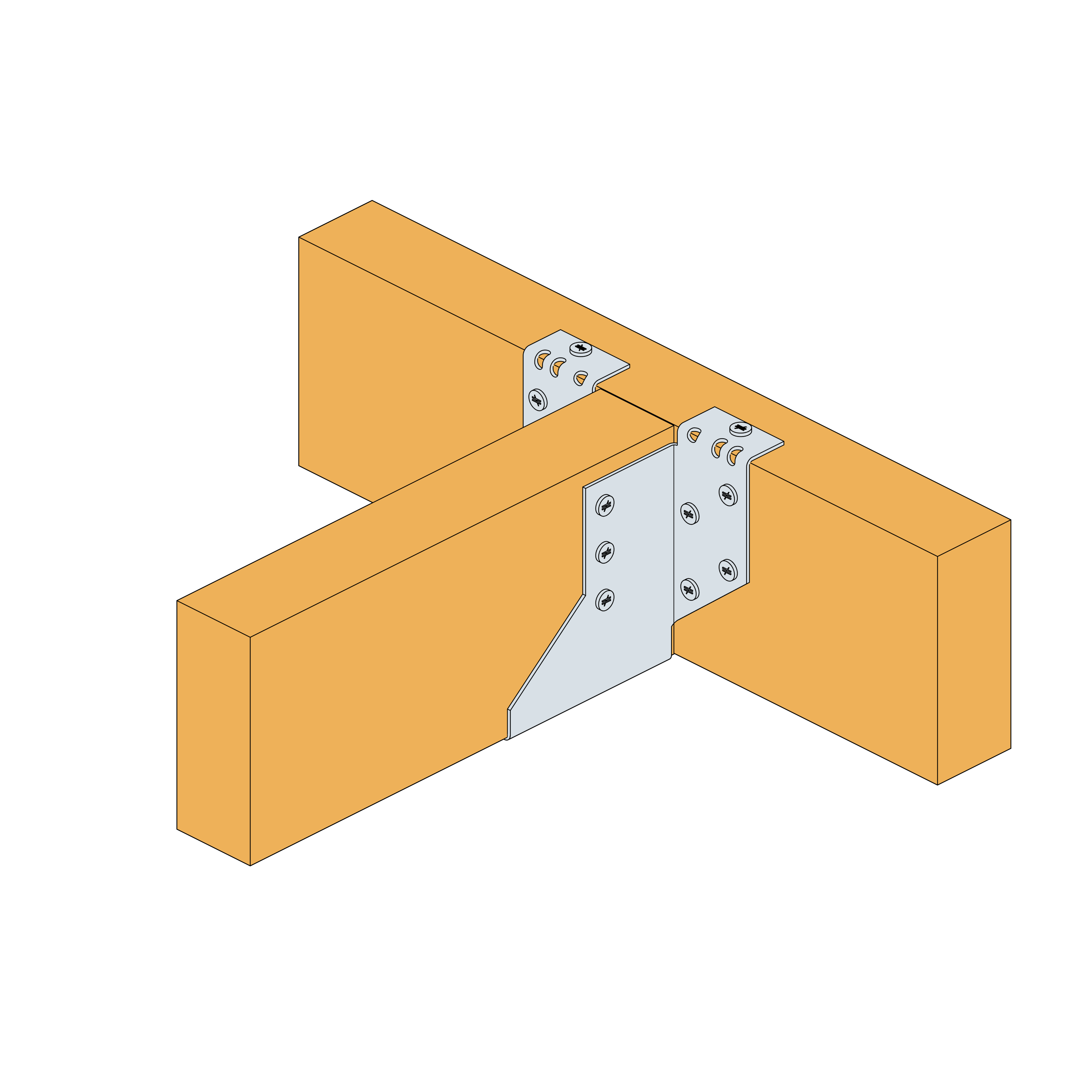

Configuration ailes repliées :

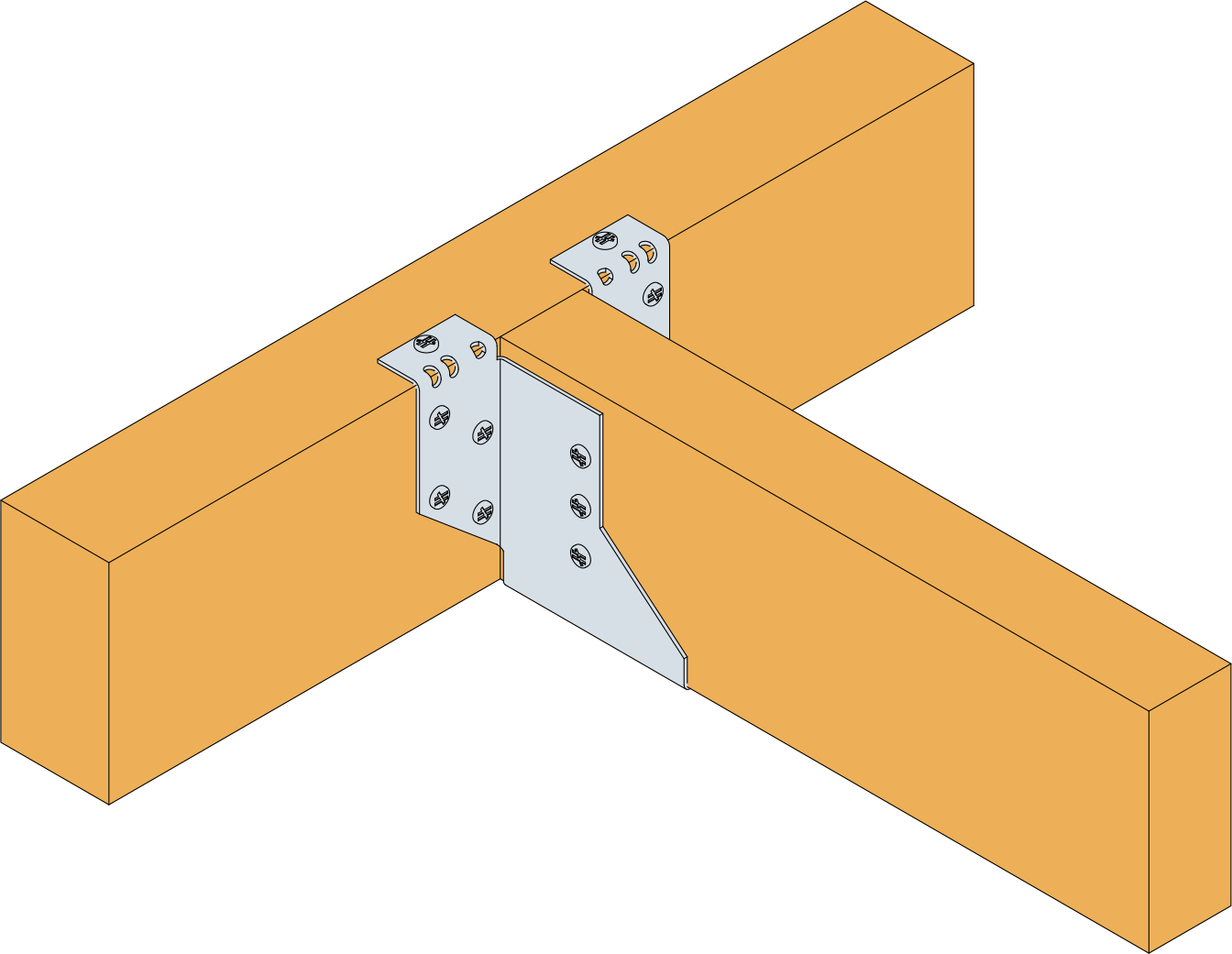

  1. Fixer le sabot au porteur bois à l'aide de 8 pointes annelées CNAØ4,0x35 mm installées dans les perçages inférieurs des bretelles, en vérifiant, si besoin, que la fermette sera alignée avec la partie inférieure du porteur.

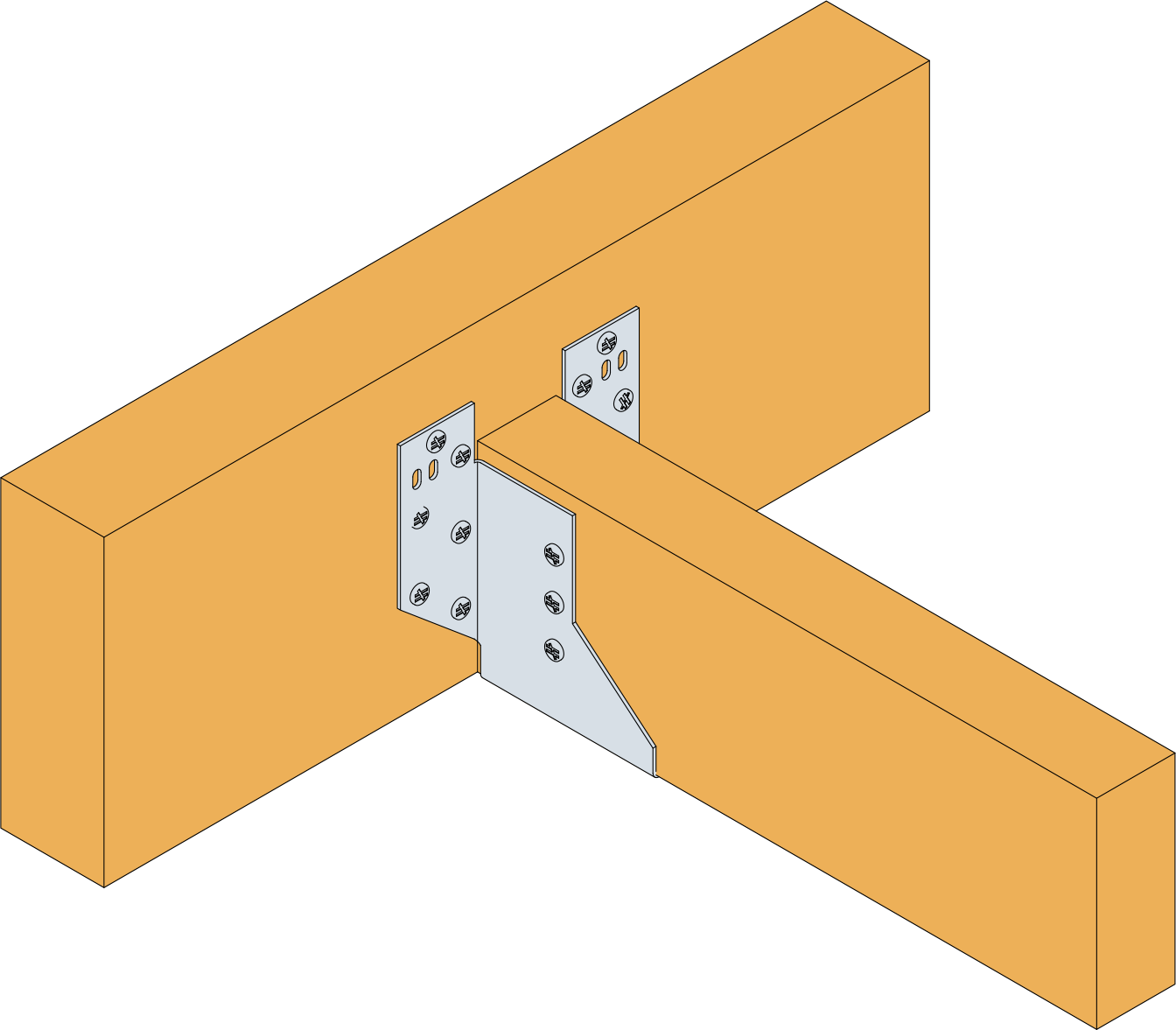

  2. Replier les bretelles sur le porteur et les fixer à l'aide de 2 pointes annelées CNAØ4,0x35 mm.
  3. Installer la fermette dans le sabot et la fixer à l'aide de 6 pointes annelées CNAØ4,0x35 mm.

Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
