Connexions pour assemblage des charpentes bois
Equerres d'assemblage

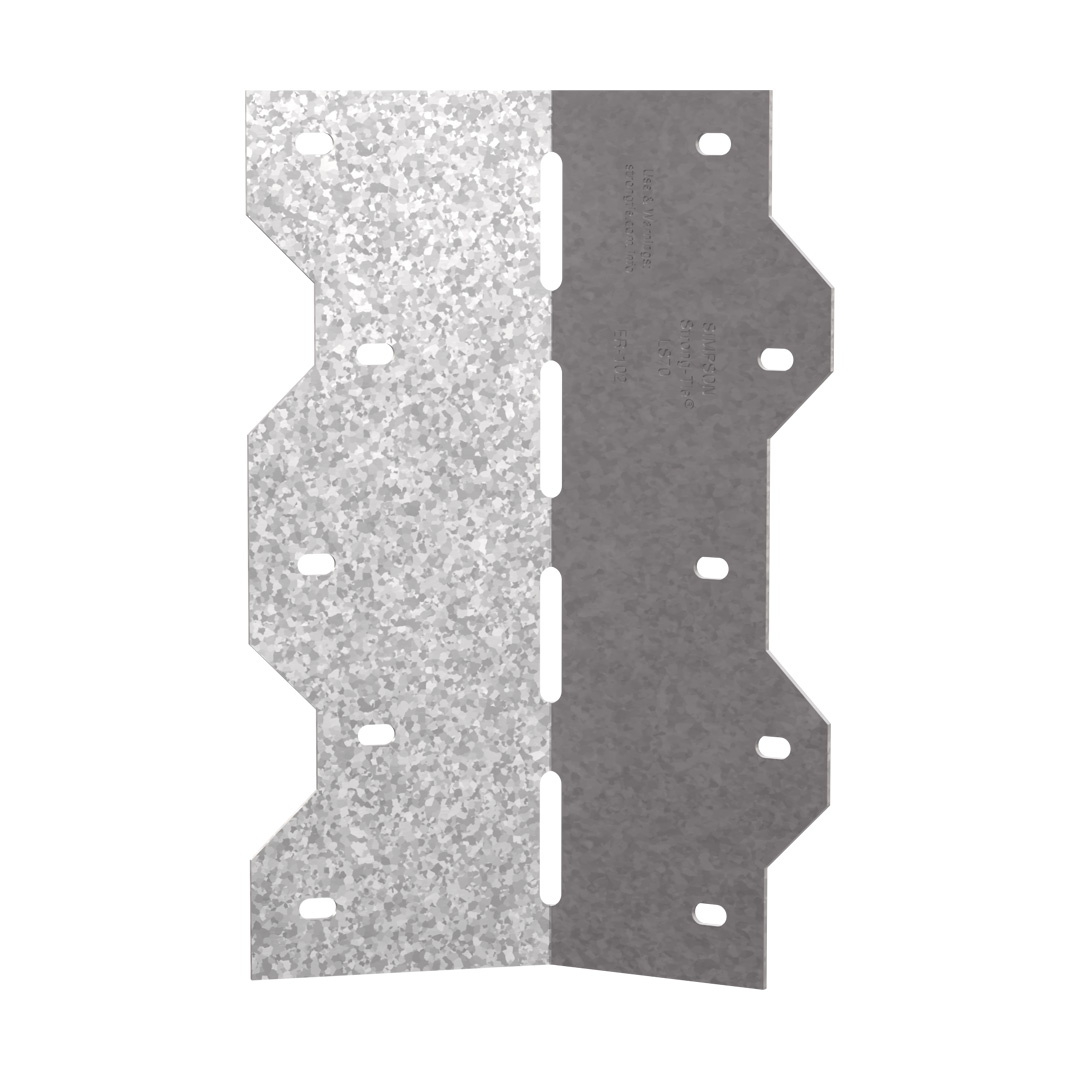

LS

Equerre à angle ajustable

L‘équerre à angle ajustable LS est réglable sur chantier de 0 à 135 °. Elle n‘est pliable qu‘une fois.

Fiche technique
Marquage CE
ETA
Classe service 2
Acier électrozingué 20µm
Intérieur
LS Main image.jpg

Présentation

Images


Caractéristiques

Matière

  • Acier galvanisé G90
  • Épaisseur : 1,2 mm.

Avantages

  • Perçages oblongs facilitant le clouage pour les angles fermés,
  • Angle réglable sur chantier de 0 à 135°.

Application

Support

  • Porteur : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...
  • Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...

Domaines d'utilisation

  • Tous assemblages à angle non standard.

Données techniques

Dimensions


Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B Poids [kg]
A B C t Oblong Ø4x7 Oblong Ø4x7
LS305757861.2330.19
LS5057571241.2440.26
LS7057571621.2550.34

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN]
Aile A Aile B R2.k = R3.k
Qté Qté CNA3.7x50
LS30332.8
LS50444.3
LS70554.4

Installation

Montage

Fixations

  • Perçages oblongs Ø 3.9x7.1 mm,
  • Fixation avec des pointes annelées CNA Ø 3.7x50 mm.

Installation

Deux mises en oeuvre possibles :

1. Découpe de la pièce de bois à l‘angle désiré, puis mise en place à l‘aide d‘une équerre.

2. Mise en oeuvre de deux équerres avec une coupe à 90°.

Certification

Déclaration de performance (DoP)

fr-dop-e06-0106-10.pdf (146.34 KB)
fr-dop-e06-0106-issue-8.pdf (98.83 KB)
fr-dop-e06-0106-issue-7.pdf (101.93 KB)
fr-dop-e06-0106-issue-6.pdf (42.32 KB)
fr-dop-e06-0106-issue-5.pdf (27.8 KB)
b31e2c5c3a77d7366356859e06c4601be977df38-pdf.pdf (35.38 KB)
1101226c08aab05aab87164a136a09aa483f9cbb.pdf (35.24 KB)
fe71bc5a90c5e6b3f4ed9b07eec9308db5f212a9.pdf (35.08 KB)
e94e9f50592693e2b7e61eba5a380341916ef990.pdf (32.84 KB)

Agrément technique (ATE)

eta-06-0106-2021-04-09.pdf (11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)
eta-06-0106.pdf (13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)
eta-060106-sst-ab-v8-2016.pdf (9.59 MB)
