Connexions pour assemblage des charpentes bois

AG703

Sabot à bretelles

Le sabot à bretelles AG703 offre la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

EPD

Présentation

Images

Fixation d'un sabot à bretelle avec CNA 3.1x35

Caractéristiques

Matière

Acier galvanizé S250GD + Z275 selon NF EN 10346,
Épaisseur : 1,5 mm.

Avantages

Permet le décalage de la poutre portée par rapport à la porteuse.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé,
Porté : poutres en I, bois massif, bois composite, ...

Domaines d'utilisation

Fixation de chevrons,
Solives,
Chevêtres, ...

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Check phased out variants and alternatives

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]							Perçages sur porteur	Perçages sur porté	Poids [kg]
Références	A	B	C	D	E	F	t	Ø4.5	Ø4.5	Poids [kg]
AG703/38	38	153	48	25	321	49.2	1.5	18	10	0.31
AG703/45	45	149.5	48	25	317.5	49.2	1.5	18	10	0.38
AG703/66	66	139	48	25	307	49.2	1.5	18	10	0.31
AG703/76	76	134	48	25	302	49.2	1.5	18	10	0.31
AG703	36-98	(344-A)/2	48	25	(680-A)/2	49.2	1.5	18	10	0.38

Valeurs caractéristiques - Bois sur Bois - Ailes à plat

Références	Valeurs caractéristiques - Bois sur Bois - Ailes à plat
	Fixations		Valeurs caractéristiques - Bois C18 [kN]		Valeurs caractéristiques - Bois C24 [kN]		Valeurs caractéristiques - Bois SCL [kN]
	Porteur	Porté	R_1.k	R_2.k	R_1.k	R_2.k	R_1.k	R_2.k
	Qté	Qté	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35
AG703/38	16	4	9.8	2.8	11.1	2.8	12.9	3.1
AG703/45	16	4	11.6	2.8	13.2	2.8	15.3	3.1
AG703/66	16	4	15.6	2.8	15.6	2.8	15.6	3.1
AG703/76	16	4	15.6	2.8	15.6	2.8	15.6	3.1

Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus

Références	Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus
	Fixations			Valeurs caractéristiques - Bois C18 [kN]		Valeurs caractéristiques - Bois C24 [kN]		Valeurs caractéristiques - Bois SCL [kN]
	Porteur		Porté	R_1.k	R_2.k	R_1.k	R_2.k	R_1.k	R_2.k
	Aile repliée	Face	Qté	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35
	Qté	Qté	Qté	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35	CNA3.1x35
AG703/38	4	2	4	7.8	2.6	8.4	2.8	9.5	3.1
AG703/45	4	2	4	7.9	2.6	8.5	2.8	9.8	3.1
AG703/66	4	2	4	8	2.6	8.6	2.8	9.6	3.1
AG703/76	4	2	4	8	2.6	8.6	2.8	9.6	3.1

Installation

Montage

Fixations

Sur le porté :

Pointes annelées CNA Ø3,1x35.

Sur le porteur bois :

Pointes annelées CNA Ø3,1x35.

Installation

2 configurations possibles :

Ailes à plat, montage traditionnel à l'identique des sabots à ailes extérieures,

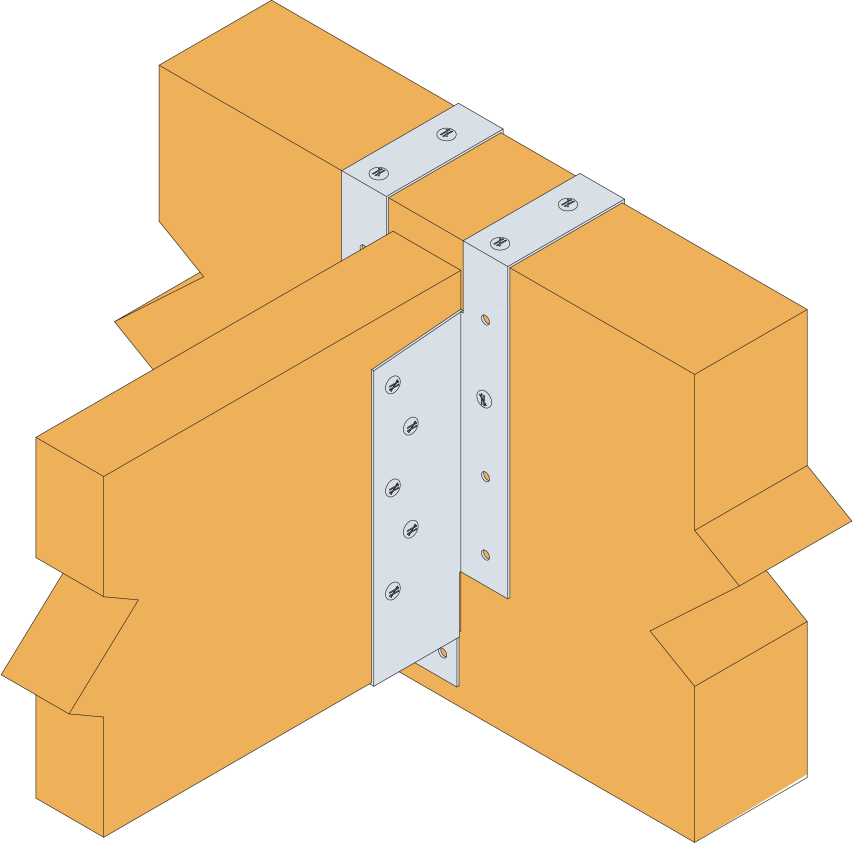

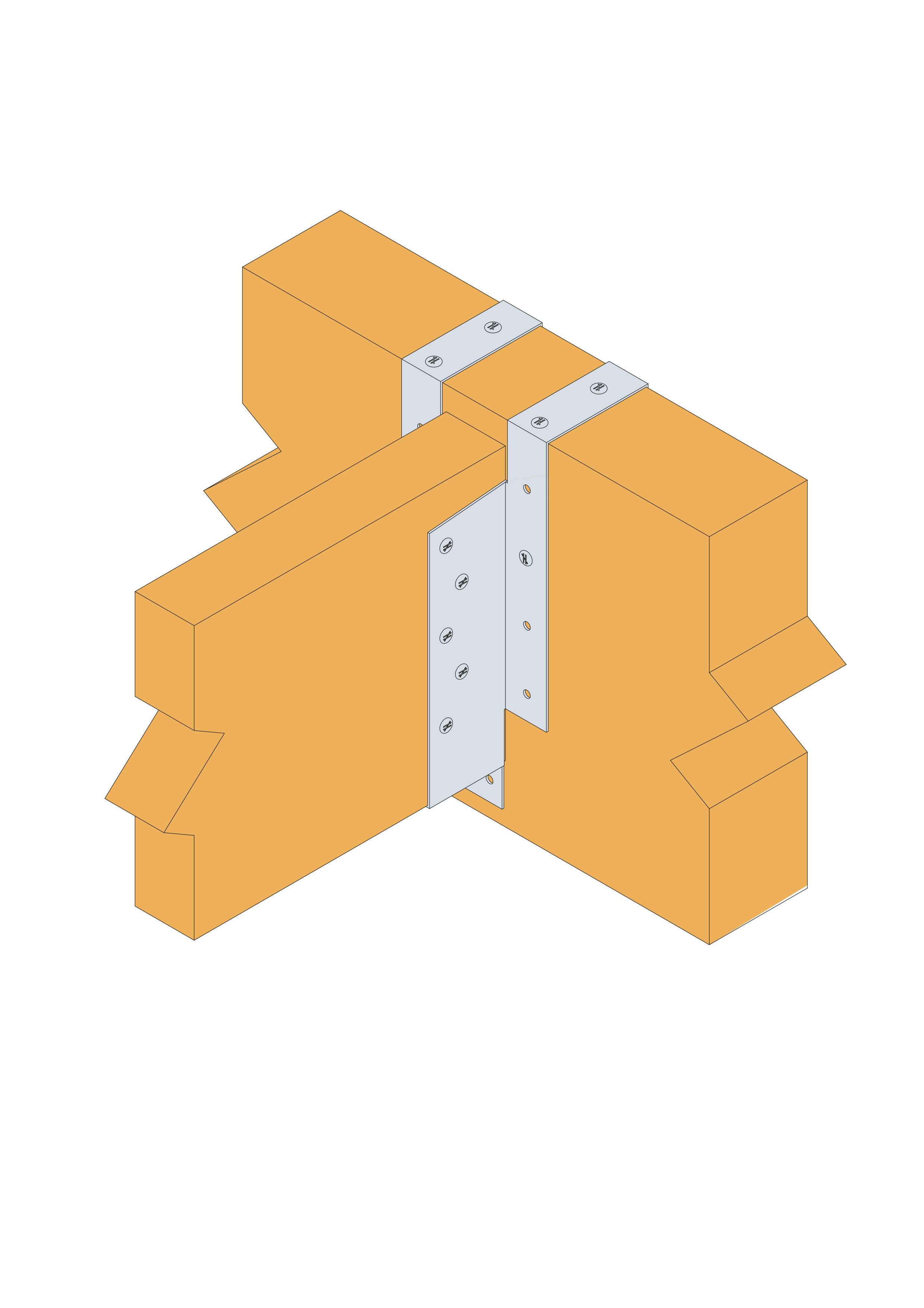

Ailes pliées pour ajuster la hauteur du sabot par rapport à l'élément porteur. Clouer les ailes rabattues.
