END

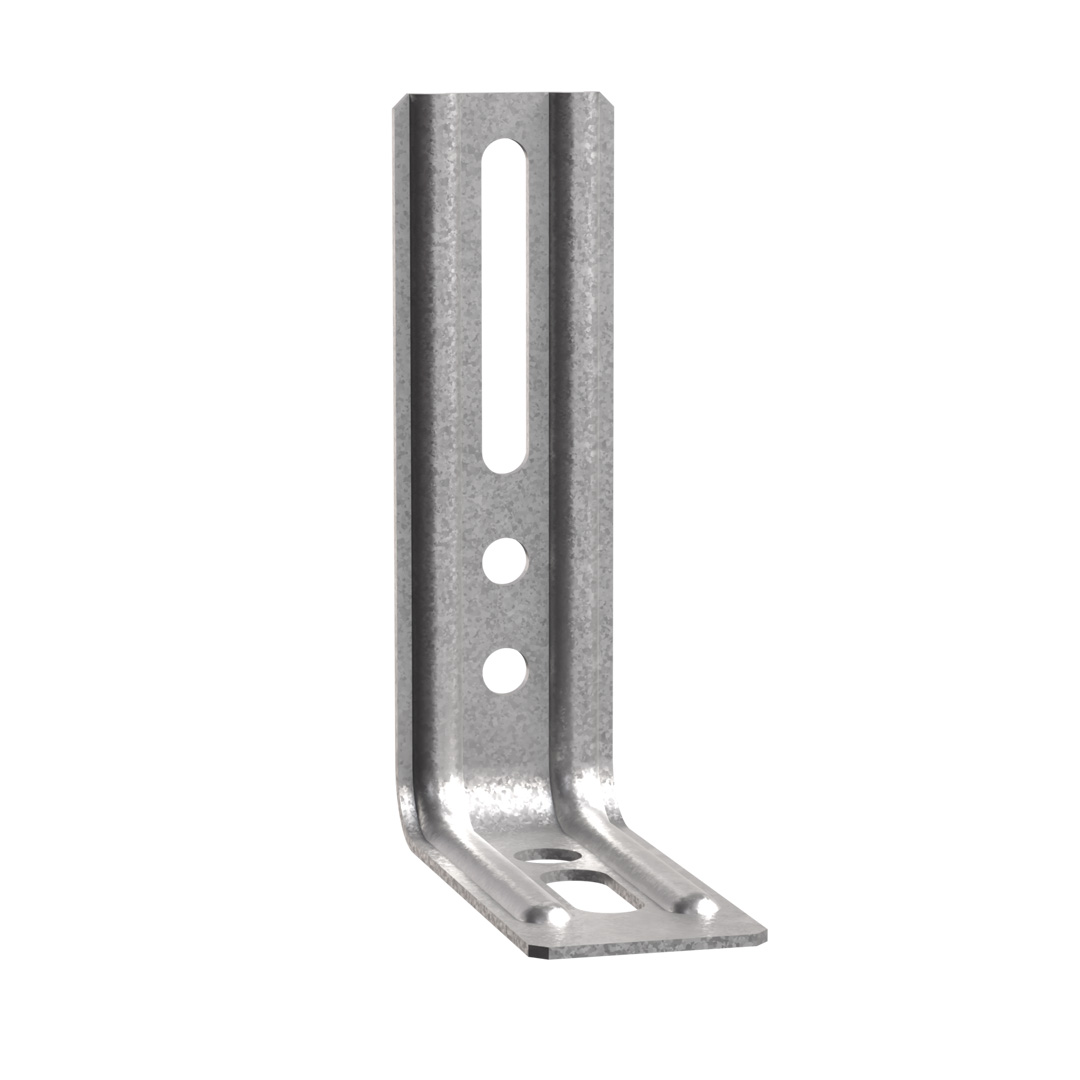

Equerre nervurée droite

Les équerres nervurées droites type END ont été entièrement réétudiées pour une plus grande polyvalence dans l‘utilisation qui en est faite.

Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages

  • Gamme large pour une variété d'utilisations,
  • Utilisable sur bois et sur béton,
  • Trous oblongs facilitant l'ajustement des assemblages,
  • Respecte le DTU36.5,
  • Gravure de la résistance sur l'équerre.

Application

Support

  • Porteur : bois, béton, acier, ...
  • Porté : menuiseries PVC, bois, aluminium, acier, ...

Domaines d'utilisation

  • Fixation de menuiseries intérieures et extérieures,
  • Encadrement de portes et fenêtres,
  • Petites ossatures.

Données techniques

Dimensions

Dimensions et Valeurs Admissibles

Références Dimensions [mm] Perçages Aile A Perçages Aile B Valeurs Admissibles suivant DTU36.5 [daN]
A B C t Ø6.5 Ø6.5x20 Ø6.5x45 Ø9 Ø9x25 R1.d
END40/1,5  40  71.5  30  1.5 - 1 - 1 1 14.5
END55/1,5  55  71.5  30  1.5 - - - 1 1 14.5
END70/1,5  70  71.5  30  1.5 1 - 1 1 1 14.5
END85/1,5  85  71.5  30  1.5 1 - 1 1 1 14.5
END100/1,5  100  71.5  30  1.5 2 - 1 1 1 14.5
END115/1,5  115  71.5  30  1.5 3 - 1 1 1 14.5
END130/1,5  130  71.5  30  1.5 4 - 1 1 1 14.5

Installation

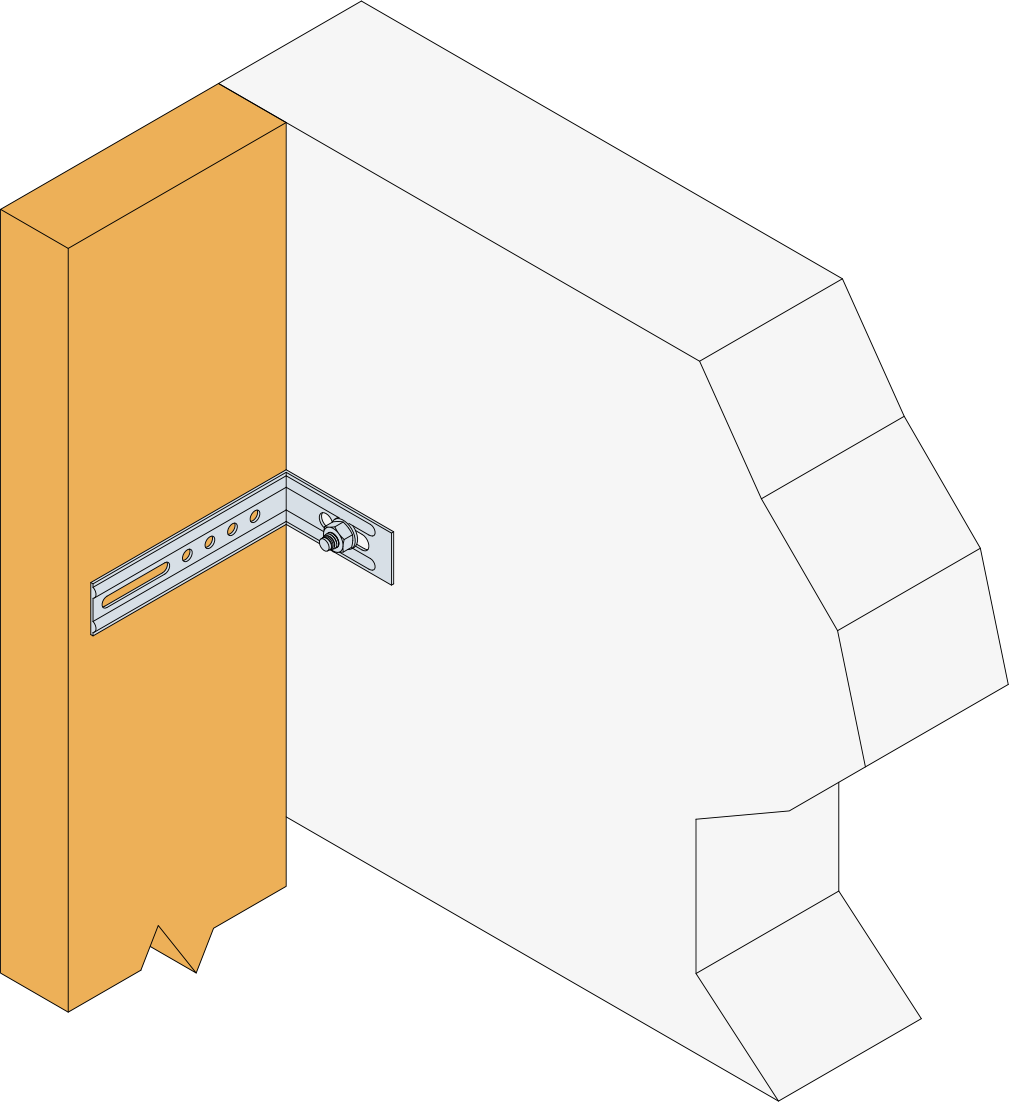

Montage

Fixations

Sur bois :

  • Vis Ø6,0 type TTUFS
  • Pointes bois Ø6.0

Sur béton :

  • Chevilles à frapper HIPC 8-60/20.

Sur métal :

  • Boulons Ø8.

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
