TTUFS

Vis bois tête fraisée

La vis bois tête fraisée TTUFS est préconisée pour les assemblages d'ossatures bois en intérieur.


Marquage CE
Classe service 1
Acier électrozingué
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier électrozingué blanc.

Avantages

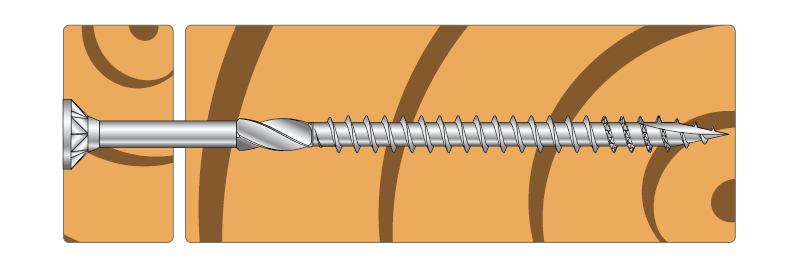

  • Double cône : meilleure résistance à la rupture,
  • Nervures sous tête : peu d'éclat sur la surface du bois,
  • Alésoir : réduit le frottement, facilite la pénétration,
  • Filet asymétrique à grand pas et cranté : forte résistance à l'arrachement, meilleure évacuation des poussières,
  • Pointe anti-fendage : amorce parfaite même dans les bois durs.

Application

Support

  • Bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

  • Bois massif, lamellés dérivés du bois pour ossatures,
  • Planchers OSB sur poutres en I et solives en bois massif,
  • Montants pour pose de systèmes ITE...

Données techniques

Dimensions

Dimensions

Références Code article Dimensions [mm]
d l dh d1 lg Embout
TTUFS3.0X16 74414 3 16 6 2 11 T-10
TTUFS3.0X20 74415 3 20 6 2 15 T-10
TTUFS3.0X25 74416 3 25 6 2 20 T-10
TTUFS3.0X30 74417 3 30 6 2 25 T-10
TTUFS3.5X16 74418 3.5 16 7 2.2 11 T-15
TTUFS3.5X20 74419 3.5 20 7 2.2 15 T-15
TTUFS3.5X25 74420 3.5 25 7 2.2 20 T-15
TTUFS3.5X30 74421 3.5 30 7 2.2 25 T-15
TTUFS3.5X35 74422 3.5 35 7 2.2 30 T-15
TTUFS3.5X40 74423 3.5 40 7 2.2 35 T-15
TTUFS4.0X20 74425 4 20 8 2.5 15 T-20
TTUFS4.0X25 74426 4 25 8 2.5 20 T-20
TTUFS4.0X30 74427 4 30 8 2.5 25 T-20
TTUFS4.0X35 74428 4 35 8 2.5 30 T-20
TTUFS4.0X40 74429 4 40 8 2.5 35 T-20
TTUFS4.0X45 74430 4 45 8 2.5 29 T-20
TTUFS4.0X50 74431 4 50 8 2.5 30 T-20
TTUFS4.5X30 74435 4.5 30 8.4 2.8 25 T-20
TTUFS4.5X35 74436 4.5 35 8.4 2.8 30 T-20
TTUFS4.5X40 74437 4.5 40 8.4 2.8 35 T-20
TTUFS4.5X45 74438 4.5 45 8.4 2.8 29 T-20
TTUFS4.5X50 74439 4.5 50 8.4 2.8 30 T-20
TTUFS4.5X60 74440 4.5 60 8.4 2.8 35 T-20
TTUFS4.5X70 74441 4.5 70 8.4 2.8 40 T-20
TTUFS5.0X30 74373 5 30 9.5 3.2 25 T-25
TTUFS5.0X40 74374 5 40 9.5 3.2 35 T-25
TTUFS5.0X50 74375 5 50 9.5 3.2 30 T-25
TTUFS5.0X60 74376 5 60 9.5 3.2 35 T-25
TTUFS5.0X70 74377 5 70 9.5 3.2 40 T-25
TTUFS5.0X80 74378 5 80 9.5 3.2 40 T-25
TTUFS5.0X90 74379 - 75500 5 90 9.5 3.2 45 T-25
TTUFS6.0X50 74457 6 50 11.6 3.8 30 T-30
TTUFS6.0X60 74458 6 60 11.6 3.8 35 T-30
TTUFS6.0X70 74459 6 70 11.6 3.8 40 T-30
TTUFS6.0X80 74460 6 80 11.6 3.8 40 T-30
TTUFS6.0X90 74461 6 90 11.6 3.8 45 T-30
TTUFS6.0X100 74380 6 100 11.6 3.8 60 T-30
TTUFS6.0X120 74451 6 120 11.6 3.8 70 T-30
TTUFS6.0X140 74452 6 140 11.6 3.8 70 T-30
TTUFS6.0X160 74453 6 160 11.6 3.8 70 T-30
TTUFS6.0X180 74454 6 180 11.6 3.8 70 T-30

Les modèles de diamètres 3.0, 3.5 et 4.0 ne sont pas marqués CE.

Abaques

Résistances caractéristiques - Bois / Bois

Références Résistances caractéristiques - Bois / Bois C24
Axial Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN] Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
TTUFS4.5X60 25 1.19 - - - - - - - - - - - - - -
TTUFS4.5X70 30 1.19 1.41 - - - - - - 1.41 - - - - - -
TTUFS5.0X60 25 1.64 - - - - - - - - - - - - - -
TTUFS5.0X70 30 1.64 1.81 - - - - - - 1.81 - - - - - -
TTUFS5.0X80 40 1.64 1.81 1.81 1.81 - - - - 1.81 1.81 1.81 - - - -
TTUFS5.0X90 45 1.64 1.81 1.81 1.81 - - - - 1.81 1.81 1.81 - - - -
TTUFS6.0X70 30 2.73 2.35 - - - - - - 2.35 - - - - - -
TTUFS6.0X80 40 2.73 2.44 2.59 2.44 - - - - 2.44 2.59 2.44 - - - -
TTUFS6.0X90 45 2.73 2.44 2.6 2.62 - - - - 2.44 2.6 2.62 - - - -
TTUFS6.0X100 40 2.73 2.44 2.6 2.62 - - - - 2.44 2.6 2.62 - - - -
TTUFS6.0X120 50 2.73 2.44 2.6 2.62 - - - - 2.44 2.6 2.62 - - - -
TTUFS6.0X140 70 2.73 2.44 2.6 2.62 2.62 2.62 - - 2.44 2.6 2.62 2.62 2.62 - -
TTUFS6.0X160 90 2.73 2.44 2.6 2.62 2.62 2.62 2.62 - 2.44 2.6 2.62 2.62 2.62 2.62 -
TTUFS6.0X180 110 2.73 2.44 2.6 2.62 2.62 2.62 2.62 2.62 2.44 2.6 2.62 2.62 2.62 2.62 2.62

Ces résistances sont valables pour :

  • Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
  • Une vis dont l'axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.

Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l'épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête tet pour les configurations suivantes :

  • Axe de l'effort à 0° du fil des deux bois Rv, 0°, k
  • Axe de l'effort à 90° du fil des deux bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l'élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l'EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - Acier / Bois

Références Résistances caractéristiques - Acier / Bois C24
Axial [Rax.st.k] [kN] Cisaillement - Plaque mince Cisaillement - Plaque épaisse
Rv.0.st.k [kN] Rv.90.st.k [kN] Rv.0.st.k [kN] Rv.90.st.k [kN]
TTUFS4.5X60 3.02 1.87 1.87 2.33 2.33
TTUFS4.5X70 3.46 1.98 1.98 2.44 2.44
TTUFS5.0X60 2.31 1.98 1.98 2.56 2.56
TTUFS5.0X70 2.64 2.06 2.06 2.64 2.64
TTUFS5.0X80 2.64 2.06 2.06 2.64 2.64
TTUFS5.0X90 2.97 2.14 2.14 2.72 2.72
TTUFS6.0X70 4.13 2.96 2.96 3.76 3.76
TTUFS6.0X80 4.13 2.96 2.96 3.76 3.76
TTUFS6.0X90 4.64 3.09 3.09 3.89 3.89
TTUFS6.0X100 6.19 3.48 3.48 4.28 4.28
TTUFS6.0X120 7.22 3.74 3.74 4.54 4.54
TTUFS6.0X140 7.22 3.74 3.74 4.54 4.54
TTUFS6.0X160 7.22 3.74 3.74 4.54 4.54
TTUFS6.0X180 7.22 3.74 3.74 4.54 4.54

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5xd) pour les configurations suivantes :

  • Axe de l'effort à 0° du fil des/du bois Rv, 0°, k
  • Axe de l'effort à 90° du fil des/du bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d'acier intermédiaires peuvent être obtenues par intérpolation entre les valeurs pour plaque acier mince et épaisse.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Muralière / montant

Références Valeurs caractéristiques - Muralière bois / montant C24
Épaisseur mini. du montant [mm] Distance mini. de la rive inférieure de la muralière a4,c [mm] Résistance au cisaillement en fonction de l'épaisseur de la murailière t1 [Rv.90-0.k] [kN]
35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] 90 [mm] ≥100 [mm]
TTUFS4.5X70 27 13.5 1.41 - - - - - - -
TTUFS5.0X70 30 15 1.81 - - - - - - -
TTUFS5.0X80 30 15 1.81 1.81 1.81 - - - - -
TTUFS5.0X90 30 15 1.81 1.81 1.81 - - - - -
TTUFS6.0X80 36 18 2.62 2.6 2.44 - - - - -
TTUFS6.0X90 36 18 2.62 2.62 2.62 - - - - -
TTUFS6.0X100 36 18 2.62 2.62 2.62 - - - - -
TTUFS6.0X120 36 18 2.62 2.62 2.62 - - - - -
TTUFS6.0X140 36 18 2.62 2.62 2.62 2.62 2.62 - - -
TTUFS6.0X160 36 18 2.62 2.62 2.62 2.62 2.62 2.62 2.62 -
TTUFS6.0X180 36 18 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62

L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Résistances caractéristiques - Panneau / Bois

Références Panneau (OSB, panneau de particule ρ≥ 380 kg/m3) / Bois c24 en fonction de l'épaisseur du panneau tp
13 [mm] 15 [mm] 18 [mm] 22 [mm] 25 [mm]
Rax.k.13 [kN] Rv.0.k.13 [kN] Rv.90.k.13 [kN] Rax.k.15 [kN] Rv.0.k.15 [kN] Rv.90.k.15 [kN] Rax.k.18 [kN] Rv.0.k.18 [kN] Rv.90.k.18 [kN] Rax.k.22 [kN] Rv.0.k.22 [kN] Rv.90.k.22 [kN] Rax.k.25 [kN] Rv.0.k.25 [kN] Rv.90.k.25 [kN]
TTUFS4.5X35 - 0.73 0.73 - 0.72 0.72 - - - - - - - - -
TTUFS4.5X40 - 0.85 0.85 - 0.83 0.83 - 0.84 0.84 - 0.88 0.88 - - -
TTUFS4.5X45 1.27 1.16 1.16 1.27 1.21 1.21 - 0.94 0.94 - 0.97 0.97 - 0.92 0.92
TTUFS4.5X50 1.27 1.16 1.16 1.27 1.21 1.21 1.27 1.3 1.3 - 1.05 1.05 - 1.03 1.03
TTUFS4.5X60 1.27 1.16 1.16 1.27 1.21 1.21 1.27 1.3 1.3 1.27 1.43 1.43 1.27 1.53 1.53
TTUFS4.5X70 1.27 1.16 1.16 1.27 1.21 1.21 1.27 1.3 1.3 1.27 1.43 1.43 1.27 1.53 1.53
TTUFS5.0X40 - 0.94 0.94 - 0.92 0.92 - 0.91 0.91 - - - - - -
TTUFS5.0X50 1.75 1.44 1.44 1.75 1.49 1.49 1.75 1.57 1.57 - 1.15 1.15 - 1.18 1.18
TTUFS5.0X60 1.75 1.44 1.44 1.75 1.49 1.49 1.75 1.57 1.57 1.75 1.69 1.69 1.75 1.8 1.8
TTUFS5.0X70 1.75 1.44 1.44 1.75 1.49 1.49 1.75 1.57 1.57 1.75 1.69 1.69 1.75 1.8 1.8
TTUFS5.0X80 1.75 1.44 1.44 1.75 1.49 1.49 1.75 1.57 1.57 1.75 1.69 1.69 1.75 1.8 1.8
TTUFS5.0X90 1.75 1.44 1.44 1.75 1.49 1.49 1.75 1.57 1.57 1.75 1.69 1.69 1.75 1.8 1.8
TTUFS6.0X50 2.92 1.68 1.68 2.92 1.96 1.96 - 1.32 1.32 - 1.29 1.29 - 1.31 1.31
TTUFS6.0X60 2.92 1.68 1.68 2.92 1.96 1.96 2.92 2.13 2.13 2.92 2.24 2.24 - 1.57 1.57
TTUFS6.0X70 2.92 1.68 1.68 2.92 1.96 1.96 2.92 2.13 2.13 2.92 2.24 2.24 2.92 2.34 2.34
TTUFS6.0X80 2.92 1.68 1.68 2.92 1.96 1.96 2.92 2.13 2.13 2.92 2.24 2.24 2.92 2.34 2.34
TTUFS6.0X90 2.92 1.68 1.68 2.92 1.96 1.96 2.92 2.13 2.13 2.92 2.24 2.24 2.92 2.34 2.34

Résistances caractéristiques - Contreplaqué / Bois

Références Contreplaqué (ρk ≥ 490 kg/m3) / Bois C24 en fonction de l'épaisseur du panneau tp
10 [mm] 15 [mm] 18 [mm] 22 [mm] 25 [mm] 30 [mm]
Rax.k.10 [kN] Rv.0.k.10 [kN] Rv.90.k.10 [kN] Rax.k.15 [kN] Rv.0.k.15 [kN] Rv.90.k.15 [kN] Rax.k.18 [kN] Rv.0.k.18 [kN] Rv.90.k.18 [kN] Rax.k.22 [kN] Rv.0.k.22 [kN] Rv.90.k.22 [kN] Rax.k.25 [kN] Rv.0.k.25 [kN] Rv.90.k.25 [kN] Rax.k.30 [kN] Rv.0.k.30 [kN] Rv.90.k.30 [kN]
TTUFS4.5X35 - 0.77 0.77 - 0.72 0.72 - - - - - - - - - - - -
TTUFS4.5X40 - 0.8 0.8 - 0.83 0.83 - 0.83 0.83 - 0.87 0.87 - - - - - -
TTUFS4.5X45 1.55 1.18 1.18 - 0.89 0.89 - 0.93 0.93 - 0.94 0.94 - 0.91 0.91 - - -
TTUFS4.5X50 1.55 1.18 1.18 1.55 1.28 1.28 - 0.97 0.97 - 1.03 1.03 - 1.02 1.02 - 0.91 0.91
TTUFS4.5X60 1.55 1.18 1.18 1.55 1.28 1.28 1.55 1.36 1.36 1.55 1.47 1.47 - 1.18 1.18 - 1.14 1.14
TTUFS4.5X70 1.55 1.18 1.18 1.55 1.28 1.28 1.55 1.36 1.36 1.55 1.47 1.47 1.55 1.56 1.56 1.55 1.59 1.59
TTUFS5.0X30 - 0.71 0.71 - - - - - - - - - - - - - - -
TTUFS5.0X40 - 0.98 0.98 - 0.93 0.93 - 0.92 0.92 - - - - - - - - -
TTUFS5.0X50 1.98 1.3 1.3 - 1.07 1.07 - 1.14 1.14 - 1.15 1.15 - 1.17 1.17 - 1.09 1.09
TTUFS5.0X60 2.15 1.3 1.3 2.15 1.61 1.61 2.15 1.68 1.68 2.15 1.8 1.8 - 1.36 1.36 - 1.34 1.34
TTUFS5.0X70 2.15 1.3 1.3 2.15 1.61 1.61 2.15 1.68 1.68 2.15 1.8 1.8 2.15 1.89 1.89 - 1.5 1.5
TTUFS5.0X80 2.15 1.3 1.3 2.15 1.61 1.61 2.15 1.68 1.68 2.15 1.8 1.8 2.15 1.89 1.89 2.15 2.03 2.03
TTUFS5.0X90 2.15 1.3 1.3 2.15 1.61 1.61 2.15 1.68 1.68 2.15 1.8 1.8 2.15 1.89 1.89 2.15 2.03 2.03
TTUFS6.0X50 3.1 1.47 1.47 - 1.39 1.39 - 1.36 1.36 - 1.33 1.33 - 1.35 1.35 - - -
TTUFS6.0X60 3.58 1.47 1.47 3.58 2.2 2.2 3.58 2.35 2.35 - 1.57 1.57 - 1.6 1.6 - 1.62 1.62
TTUFS6.0X70 3.58 1.47 1.47 3.58 2.2 2.2 3.58 2.35 2.35 3.58 2.47 2.47 3.58 2.56 2.56 - 1.85 1.85
TTUFS6.0X80 3.58 1.47 1.47 3.58 2.2 2.2 3.58 2.35 2.35 3.58 2.47 2.47 3.58 2.56 2.56 3.58 2.75 2.75
TTUFS6.0X90 3.58 1.47 1.47 3.58 2.2 2.2 3.58 2.35 2.35 3.58 2.47 2.47 3.58 2.56 2.56 3.58 2.75 2.75
