ABF230

Equerre réglable pour dalle bois

L’equerre réglable pour dalle bois ABF230 permet la fixation de ceinture porteuse de dalle bois sur plot béton. Elle permet d’obtenir un angle intérieur entre les poutres bois de 90 à 150°.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 1,5 mm.

Avantages

  • Equerre réglable sur chantier : repères visuels gravés sur la pièce,
  • Fixation modulable en fonction de la configuration,
  • Notice de montage téléchargeable.

Application

Support

  • Porteur : plot béton,
  • Porté : bois massif, bois composite, bois lamellé-collé, ...

Domaines d'utilisation

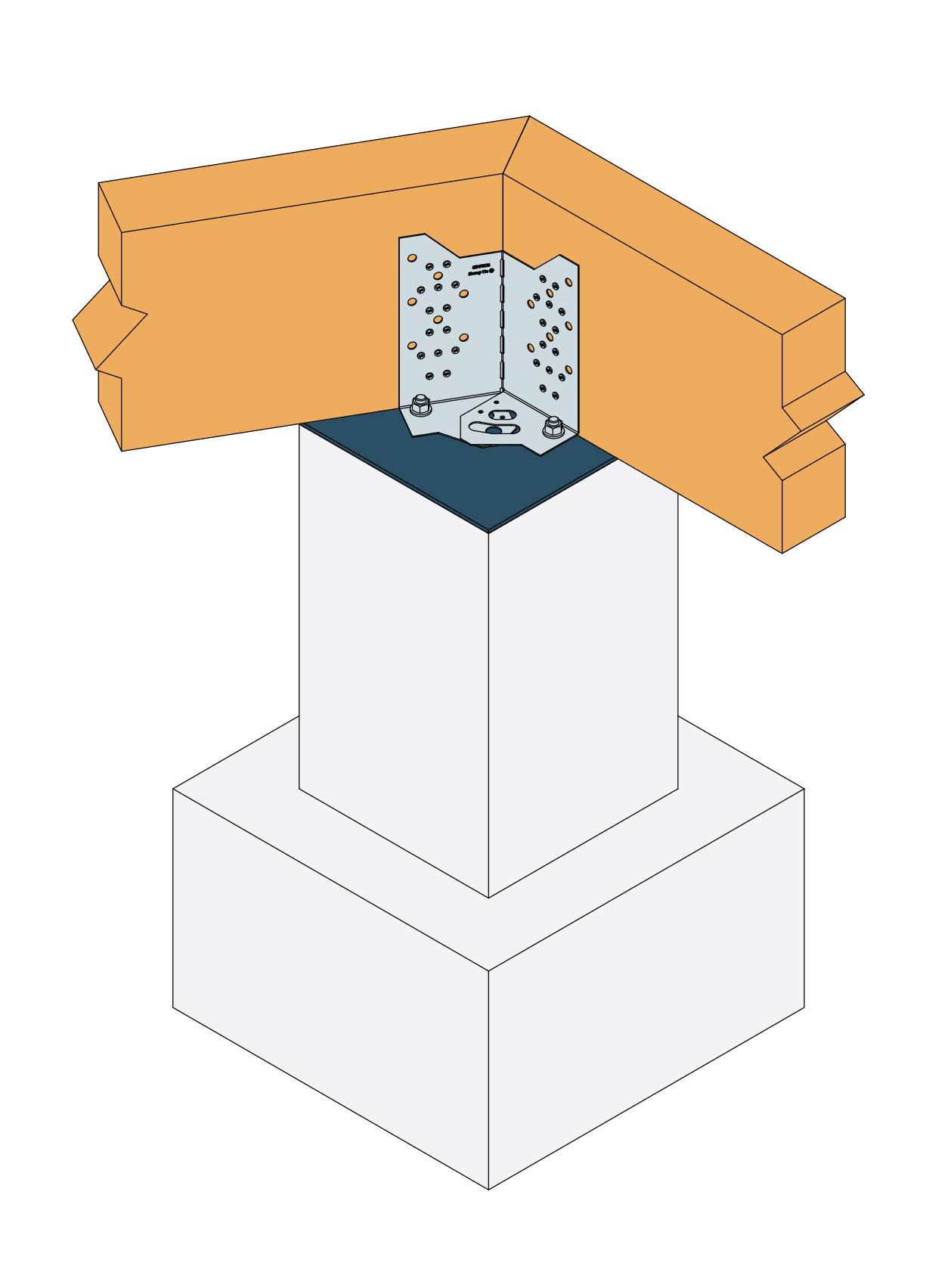

  • Fixation de poutre bois (lamellé collé, bois massif, ...) de hauteur 235 à 310 mm sur plots béton,
  • Réalisation de ceinture périphérique de dalle bois, ...

Données techniques

Dimensions

Dimensions

Références Section de bois [mm] Dimensions [mm] Perçages
Largeur minimum Hauteur mini - maxi A B C D Epaisseur Aile horizontale Aile verticale
Ø14 Oblong Ø18 Ø5 Ø10
ABF230 64 235 - 310 230 60 120 100 1.5 2 2 28 14

Valeurs Caractéristiques - 2 goujons Ø12

Références Angle intérieur Fixations Valeurs Caractéristiques [kN]
Aile horizontale Aile verticale R1,k R2,k = R3,k
Qté Qté Qté Type Qté Type CNA4,0x50 SDW22258 CNA4,0x50 SDW22258
ABF230 90 - 150° 2 Ø12 28 CNA4,0x50 14 SDW22258 14.1 14.1 2.1 2.1

Valeurs Caractéristiques - 1 goujon Ø16

Références Angle intérieur Fixations Valeurs Caractéristiques [kN]
Aile horizontale Aile verticale R1,k R2,k
Qté Type Qté Type Qté Type CNA4,0x50 SDW22258 CNA4,0x50 SDW22258
ABF230 90° - 134° 1 Ø16 28 CNA4,0x50 14 SDW22258 1.7 1.7 2.1 2.1

Installation

Montage

Fixations

Bois :

  • Pointes annelées CNA Ø4,0x50,
  • Vis CSA Ø5,0x40,
  • Vis SDW Ø8.

Béton :

  • Cheville mécanique : goujon WA M12-104/5 ou WA M16-110/5,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35 ou LMAS M16-170/20.

Installation

La fixation de cette équerre est possible avec 2 goujons Ø12 ou 1 goujon Ø16 en fonction des efforts à reprendre et de la configuration d‘emploi (distance aux bords du béton, angle de réglage, ...).
