Etrier à encoches

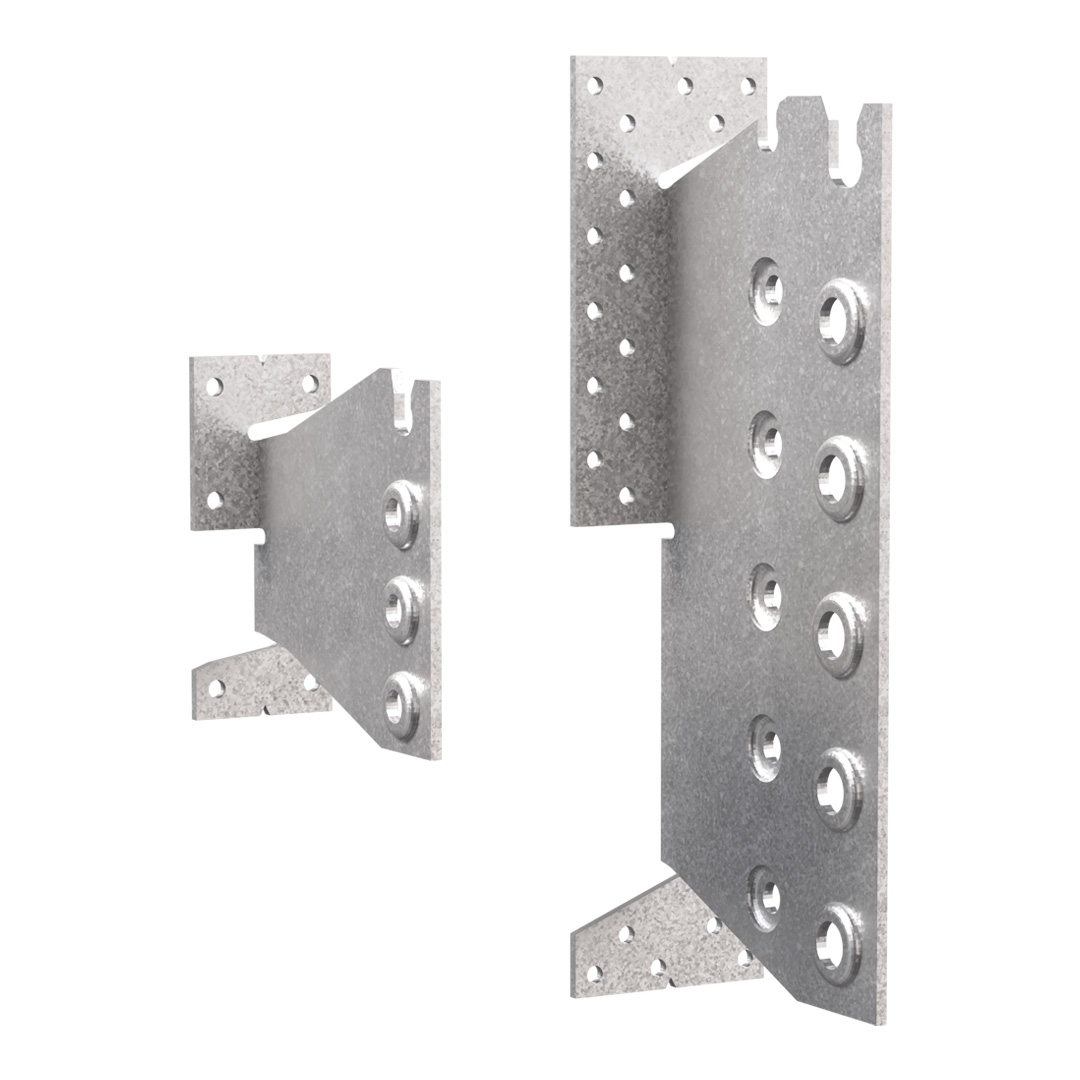

L'étrier TU à âme intérieure permet un assemblage invisible. L‘encoche en tête facilite la pose sur le chantier.

Fiche technique

Marquage CE

ETA

Acier galvanisé Z275

Feu R 60

EPD

Intérieur

Classe service 2

Feu R 30

Présentation

Images

Caractéristiques

Matière

Acier S250GD + Z275 suivant NF EN 10346,
Epaisseur : 3 mm.

Avantages

Assemblage invisible,
Mise en oeuvre optimisée conforme aux Eurocodes,
Utilisable en angle (préciser l'angle à la commande),
Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N'hésitez pas à consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".

Application

Support

Porteur : bois massif, lamellé-collé, bois composite,
Porté : bois massif, lamellé-collé, bois composite.

Domaines d'utilisation

Solives,
Pannes,
Poutres porteuses, ...

Pour plus d'information concernant la résistance au feu, veuillez vous référer sur notre guide de préconisation ASSEMBLAGES AU FEU.

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Section de bois[mm]					Dimensions bois porteur[mm]	Dimensions[mm]				Perçages sur porteur[mm]	Perçages sur porté[mm]		Autre
	Largeur		Hauteur[mm]			Largeur poteau	A[mm]	B[mm]	C[mm]	t[mm]	Rond	Rond		Poids[kg]
	Min.[mm]	Max.[mm]	Min β=0[mm]	Min β≠0[mm]	Max.[mm]	Min.[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Ø5	Ø8.5	Ø12.5	Poids[kg]
TU12	45	120	120	160	200	68	96	97.5	40	3	6	4	-	0.26
TU16	60	160	160	190	240	88	134	104.5	60	3	18	-	3	0.34
TU20	60	160	200	225	280	88	174	104.5	60	3	22	-	4	0.53
TU24	60	160	240	260	300	88	214	104.5	60	3	26	-	5	0.66
TU28	60	160	280	295	340	88	254	104.5	60	3	30	-	6	0.8

Valeurs Caractéristiques - Solive sur poutre - Clouage total

Dimensions

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - Clouage total[kN]
	Fixations	Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur	R₄.ₖ[kN]	R1,k (2)							R2,k (2)							R3,k (2)
	Type		Longueur de broches[mm]							Longueur de broches[mm]							Longueur de broches[mm]
	Type		45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	CNA4,0x50	4.5	7.6	8.1	9	10.1	10.7	10.7	10.7	5.7	6.1	6.8	7.6	8	8	8	0.9	1.1	1.6	2.1	2.7	3.2	3.7
TU16	CNA4,0x50	5.9	-	17.5	18.1	19.2	20.5	22	23.5	-	11.7	12.1	12.8	13.7	14.7	15.7	-	1.5	2.1	2.8	3.6	4.2	5
TU20	CNA4,0x50	7.9	-	26.7	27.6	29.2	31.1	33.3	35.6	-	20	20.7	21.9	23.3	25	26.7	-	2	2.8	3.7	4.5	5.4	6.4
TU24	CNA4,0x50	9.9	-	36.6	37.7	39.8	42.5	45.4	48.3	-	29.3	30.2	31.8	34	36.3	38.6	-	2.5	3.5	4.4	5.6	6.5	7.7
TU28	CNA4,0x50	11.8	-	46.9	48.3	50.9	54.1	57.6	61.1	-	39.1	40.3	42.4	45.1	48	50.9	-	2.9	4.1	5.3	6.5	7.6	8.9

Valeurs Caractéristiques - Solive sur Poteau

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Solive sur poteau bois - Clouage total
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur		Porté		R₄.ₖ	R₁,ₖ							R2,k							R3,k
	Qté	Type	Qté	Type		Longueur de broches[mm]							Longueur de broches[mm]							Longueur de broches[mm]
	Qté	Type	Qté	Type		45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6.0	CNA4,0x50	4.0	STD8	4.5	7.6	8.1	9	10.1	10.7	-	-	5.7	6.1	6.8	7.6	8	-	-	0.9	1.1	1.6	2.1	2.7	3.2	3.7
TU16	14.0	CNA4,0x50	3.0	STD12	4.8	-	16.1	16.7	17.7	19	20.4	21.9	-	10.7	11.1	11.8	12.7	13.6	14.6	-	1.5	2.1	2.8	3.6	4.2	5
TU20	14.0	CNA4,0x50	4.0	STD12	6.2	-	22.9	23.7	25.1	26.8	28.6	30.1	-	17.2	17.8	18.8	20.1	21.5	22.6	-	2	2.8	3.7	4.5	5.4	6.4
TU24	18.0	CNA4,0x50	5.0	STD12	7.6	-	31.9	33	34.8	36.9	38.9	39.9	-	25.5	26.4	27.8	29.5	31.1	31.9	-	2.5	3.5	4.4	5.6	6.5	7.7
TU28	18.0	CNA4,0x50	6.0	STD12	8.8	-	38	38.9	39.9	39.9	39.9	39.9	-	31.7	32.4	33.3	33.3	33.3	33.3	-	2.9	4.1	5.3	6.5	7.6	8.9

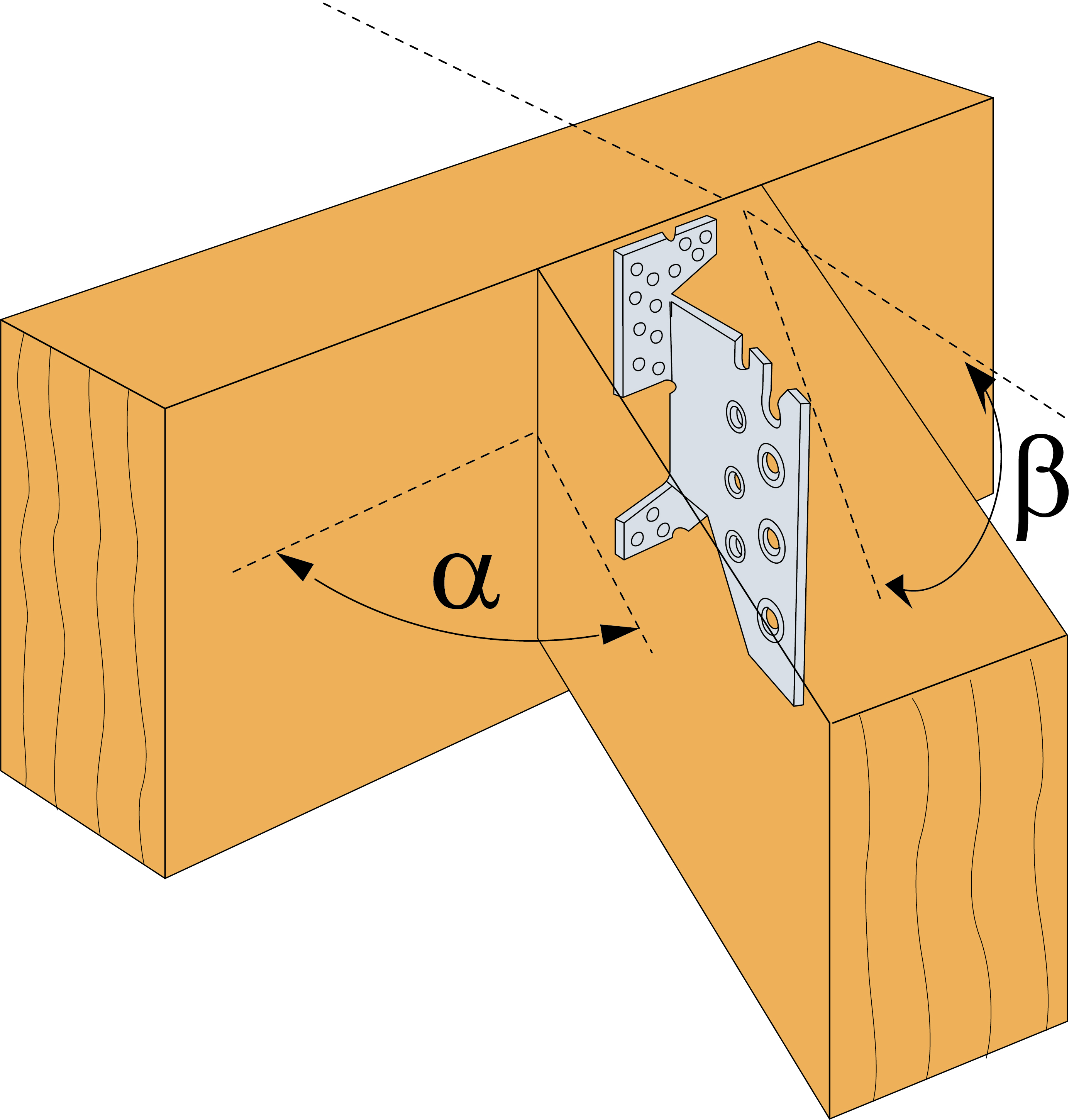

Valeurs Caractéristiques - Solive sur poutre avec pente - Clouage total

Dimensions

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=90°
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur		Porté		R₁,ₖ - Pente β=15°							R₁,ₖ - Pente β=30°							R₁,ₖ - Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches[mm]							Longueur de broches[mm]							Longueur de broches[mm]
	Qté	Type	Qté	Type	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6.0	CNA4,0x50	4.0	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7
TU16	18.0	CNA4,0x50	3.0	STD12	-	16.9	17.4	18.3	19.4	20.7	22.1	-	16.5	16.8	17.5	18.5	19.6	20.8	-	15.9	16.4	17	17.9	18.9	20
TU20	22.0	CNA4,0x50	4.0	STD12	-	25.8	26.4	27.8	29.5	31.4	33.5	-	25.1	25.6	26.7	28.1	29.8	31.6	-	24.4	25.1	26.1	27.4	28.9	30.5
TU24	26.0	CNA4,0x50	5.0	STD12	-	35.4	36.2	38	40.2	42.8	45.5	-	34.3	35.2	36.6	38.6	40.8	43.2	-	33.6	34.7	36	37.8	39.8	42
TU28	30.0	CNA4,0x50	6.0	STD12	-	45.5	46.4	48.6	51.4	54.5	57.8	-	44	45.3	47.1	49.5	52.3	55.2	-	43.4	44.9	46.5	48.7	51.3	53.9

Valeurs Caractéristiques - Solive sur poteau avec pente - Clouage total

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Solive sur poteau - avec pente et angle α=90°
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur		Porté		R₁,ₖ - Pente β=15°					R₁,ₖ - Pente β=30°					R₁,ₖ - Pente β=45°					R₁,ₖ - Pente β=0°
	Qté	Type	Qté	Type	Longueur de broches[mm]					Longueur de broches[mm]					Longueur de broches[mm]					Longueurs des goujons
	Qté	Type	Qté	Type	45	60	80	100	120	45	60	80	100	120	45	60	80	100	120	45
TU12	6.0	CNA4,0x50	4.0	STD8	6.8	7.2	7.9	8.7	9.3	6.6	6.9	7.5	8.2	9	6.4	6.6	7.1	7.8	8.5	7
TU16	14.0	CNA4,0x50	3.0	STD12	-	15.9	16.3	17.1	18.1	-	15.4	15.7	16.4	17.2	-	15	15.4	15.9	16.7	-
TU20	14.0	CNA4,0x50	4.0	STD12	-	24.2	24.8	25.9	27.4	-	23.6	24	25	26.2	-	22.9	23.5	24.4	25.5	-
TU24	18.0	CNA4,0x50	5.0	STD12	-	33.3	34.1	35.6	37.6	-	32.4	33.1	34.4	36.1	-	31.6	32.6	33.7	35.2	-
TU28	18.0	CNA4,0x50	6.0	STD12	-	43	43.8	45.8	48.2	-	41.7	42.7	44.3	46.5	-	40.9	42.2	43.7	45.6	-

Installation

Montage

Fixations

Sur porteur bois :

Pointes annelées CNA Ø4.0x50 mm ou vis CSA Ø5.0x40 mm.

Sur porté :

Broches en acier S235JR type STD12,
TU12 : Ø 8 mm type STD8,
TU16 à 28 : Ø 12 mm type STD12.

La longueur des broches doit être inférieure ou égale à la largeur de la solive portée.

Support béton et acier :

La mise en oeuvre des étriers est déconseillée sur support béton ou acier du fait de l'encombrement des boulons qui rendent la distance du bout du bois avec les broches non-conformes à l'Eurocode 5.

Installation

Réaliser une entaille verticale dans la poutre portée (largeur 6 mm pour le TU12 et largeur 9 mm pour les TU16 à TU28).
Identifier la position des broches sur la poutre avant de percer transversalement.
Insérer uniquement la première broche dans la poutre sur la partie supérieure (diamètre de perçage fonction du diamètre de la broche).
Réaliser un lamage d’une profondeur de 6 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage.
Fixer l’étrier sur le support à l’aide de pointes ou de vis.
Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier.
Mettre en place les broches restantes.
