66L

Ferrure en L

Les ferrures en L sont requises pour le renforcement d‘intersections dans de nombreux cas de figure.

Fiche technique
Classe service 2
Classe service 2
Acier galvanisé Z275
Acier galvanisé Z275
Intérieur
Intérieur

Présentation

Images


Caractéristiques

Matière

  • Acier galvanisé,
  • Épaisseur : 2 mm.

Avantages

  • Utilisable en rénovation pour renforcer les structures.

Application

Support

  • Bois sur bois.

Domaines d'utilisation

  • Renforcement d'ouvrants,
  • Renforcement de châssis de fenêtres ou de portes,
  • Renforcement de liaisons poteaux-poutres.

Données techniques

Dimensions

Dimensions

Dimensions
Dimensions
RéférenceDimensions des connecteurs
Dimensions[mm]Perçages[mm]Autre
A[mm]B[mm]C[mm]Ep.[mm]QtéDiamètrePoids[kg]
66L38150150210.0Ø4 + 3 Ø110.15

Installation

Montage

Fixations

  • Boulons,
  • Vis autoforeuses SD8 4,0x32 mm,
  • Pointes annelées CNA 3,7x50 mm,
  • CNA 3,1x3,5 mm.

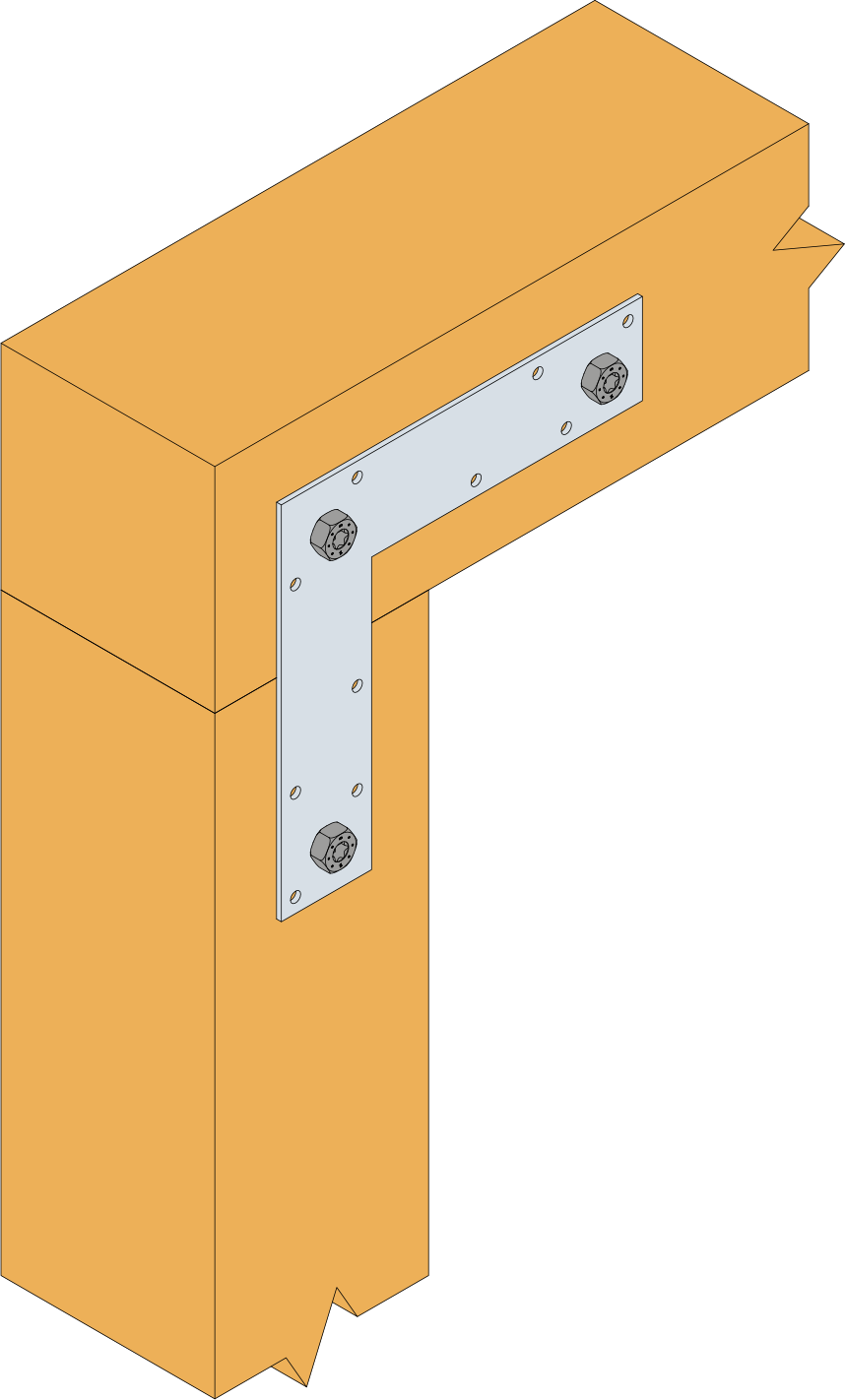

Installation

  1. Approcher l'élément à fixer du support.
  2. Pointer la ferrure sur l'élément à fixer.
  3. Pointer la ferrure sur le support bois.
