EFIXR

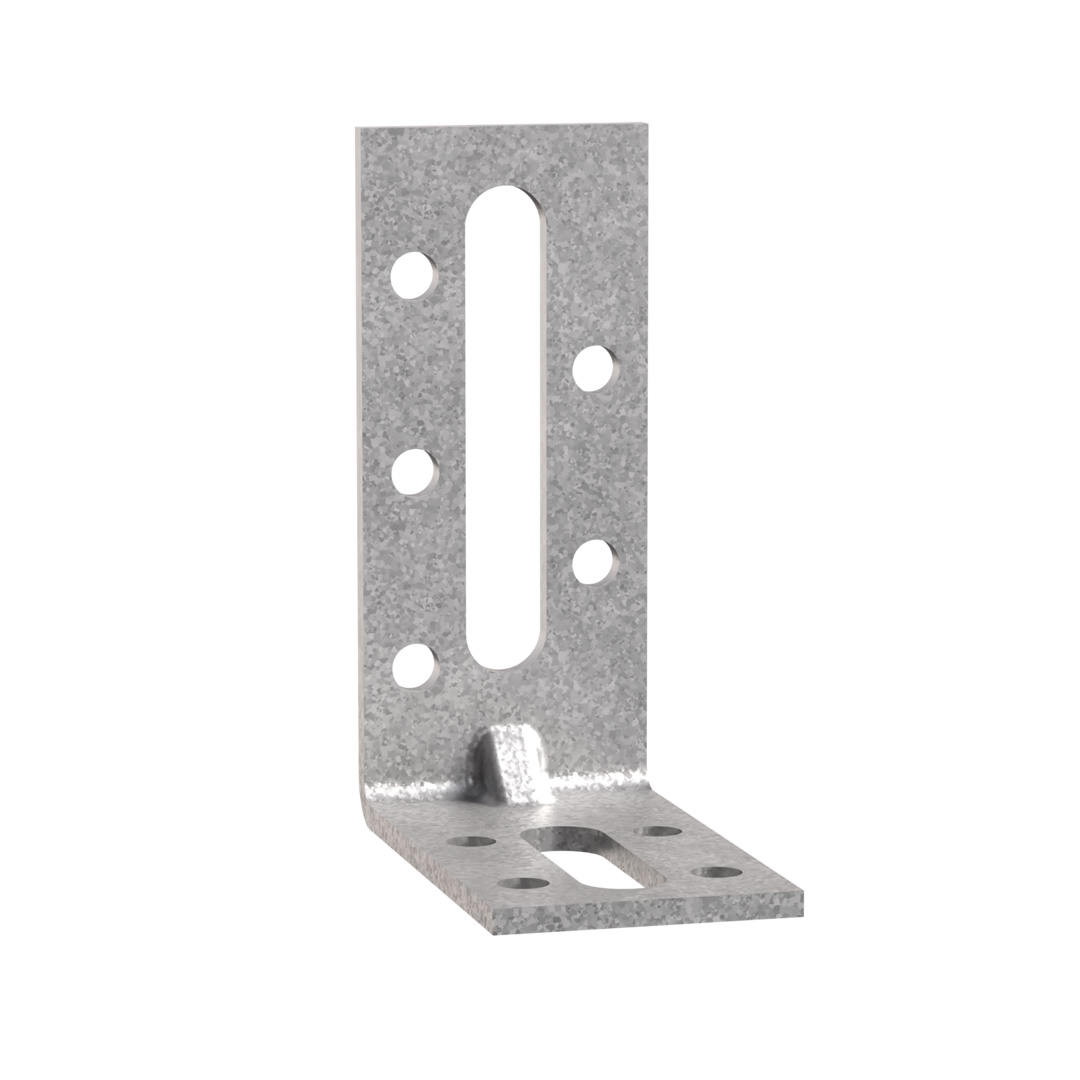

Equerre de fixation avec renfort

L'équerre de fixation EFIXR est destinée à tous les assemblages d‘agencement et de pose de menuiseries intérieures et extérieures. Le raidisseur de l‘EFIXR augmente la rigidité en particulier pour les grands modèles.

Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2 à 3 mm selon les modèles.

Avantages

  • Trous oblongs facilitant l'ajustement des assemblages,
  • Gamme large pour une variété d'utilisations,
  • Utilisable sur bois et sur béton.

Application

Support

  • Porteur : bois, béton, métal, PVC,
  • Porté : bois, béton, métal, PVC.

Domaines d'utilisation

  • Huisseries,
  • Meubles, consoles,
  • Petites ossatures,
  • Encadrements de portes et fenêtres, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø6.5x30 Ø6.5x50 Ø6.5x55 Ø6.5x65 Ø5 Ø8,5x30

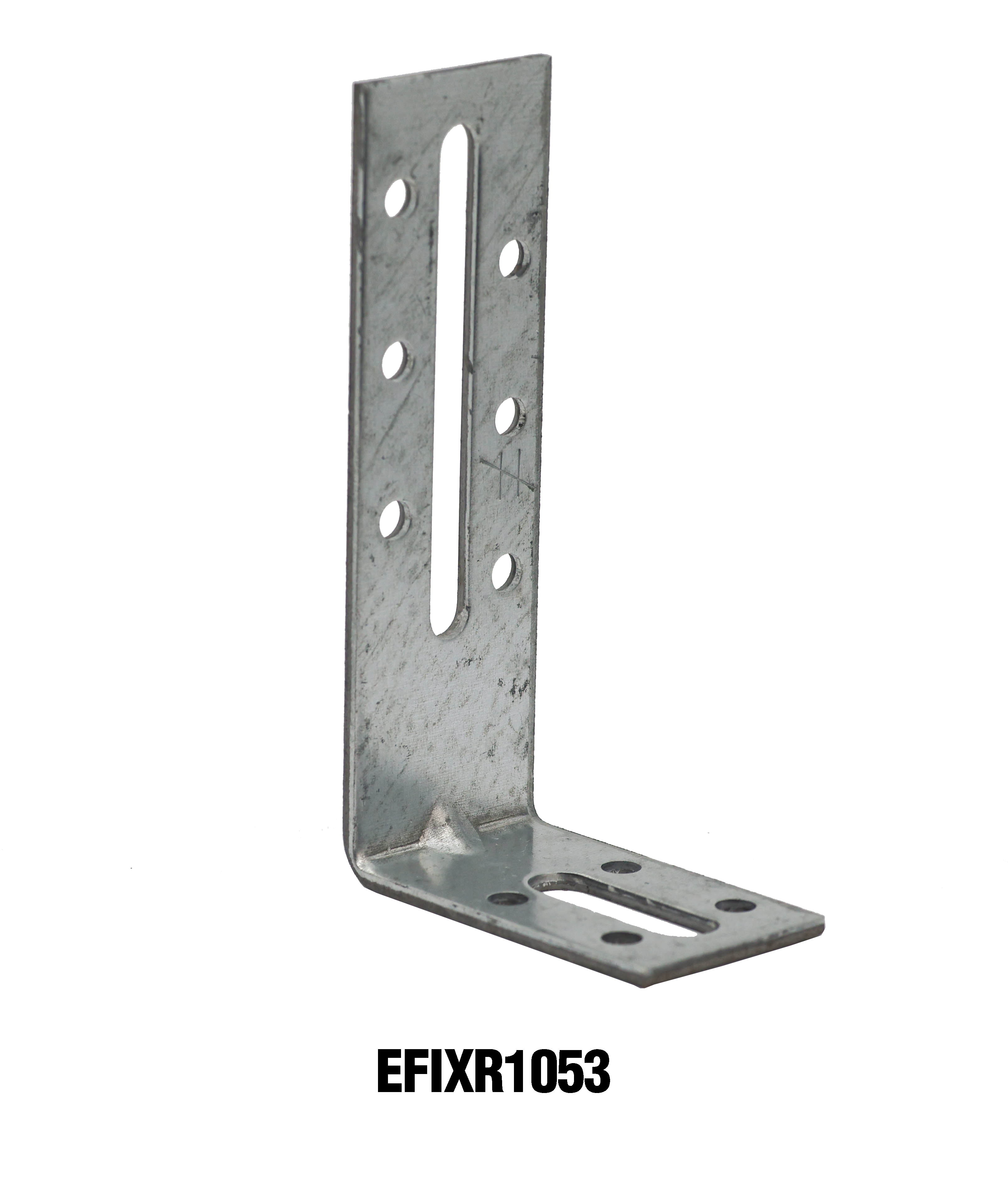

EFIXR553 50 54 30 2 4 1 - - - 4 1
EFIXR753 70 54 30 2 5 - 1 - - 4 1
EFIXR853A 80 55 30 2.5 6 - - 1 - 4 1
EFIXR1053 100 54 30 2.5 6 - - - 1 4 1

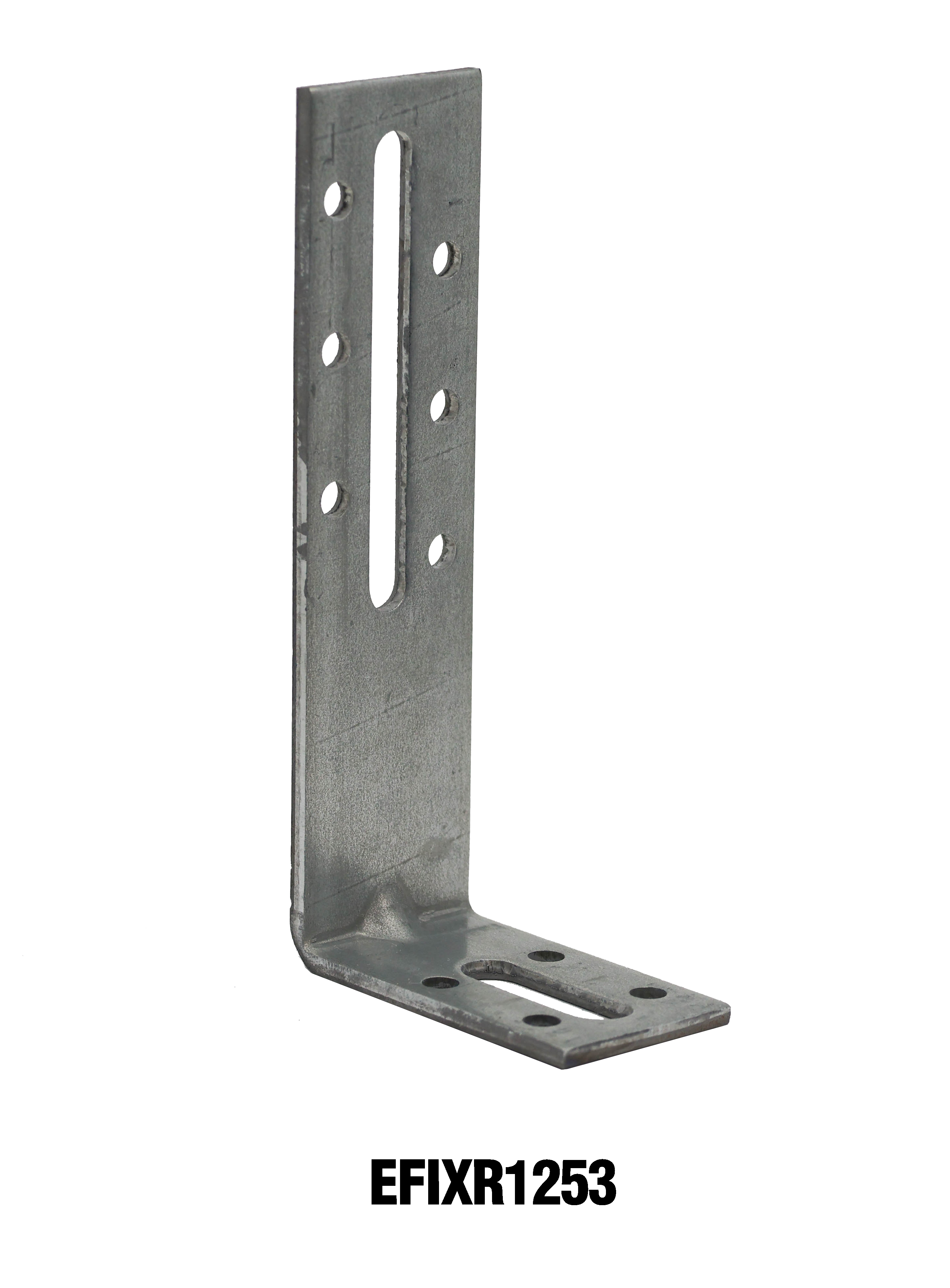

EFIXR1253 120 54 30 3 6 - - - 1 4 1

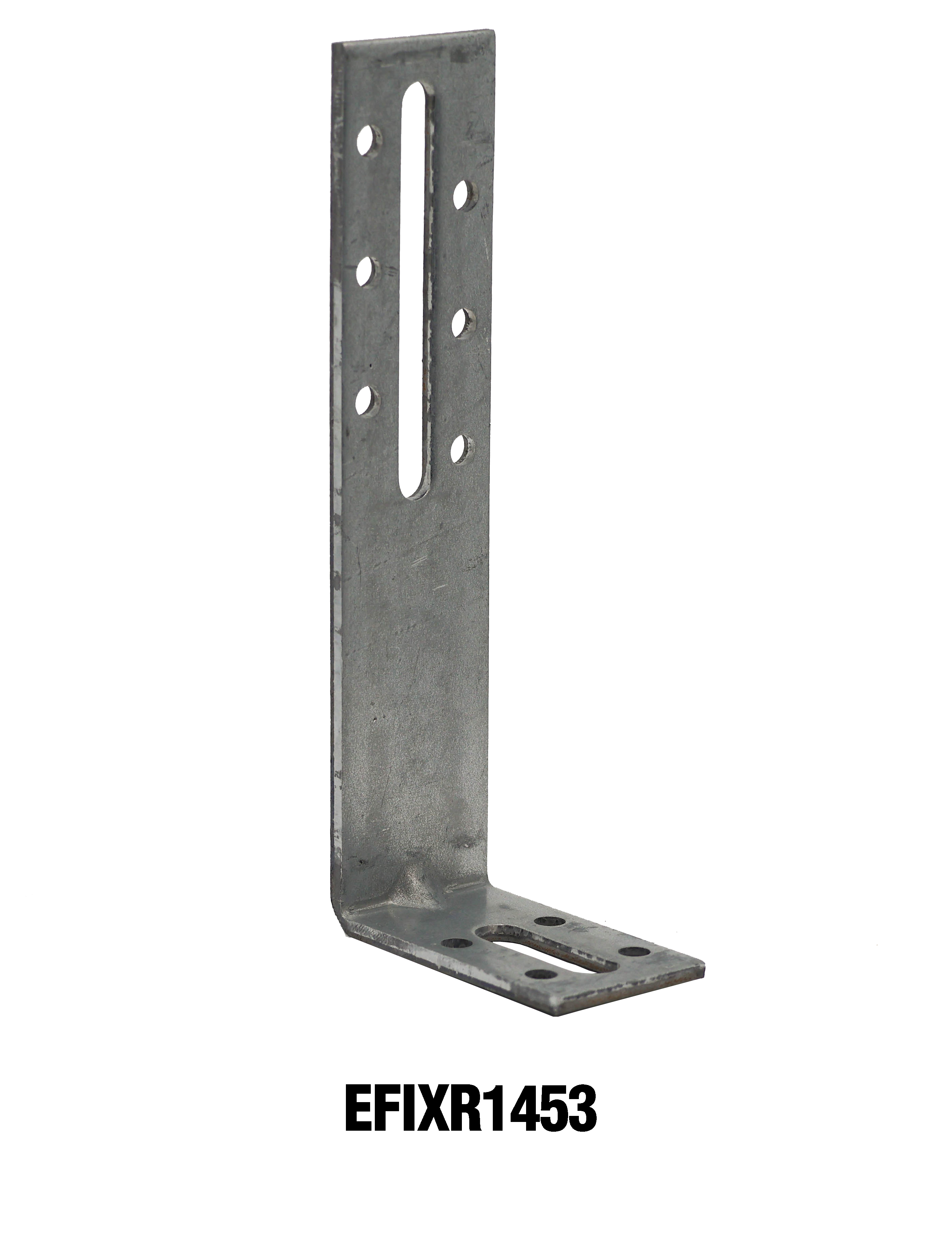

EFIXR1453 140 54 30 3 6 - - - 1 4 1
EFIXR1653 160 54 30 3 6 - - - 1 4 1

Installation

Montage

Fixations

Trous de pointes Ø5 mm et oblongs largeur 8.5 et 6.5 mm.

Sur bois :

  • Pointes annelées CNAØ4.0 mm,
  • Boulons,
  • Tirefonds,
  • Vis CSAØ5.0 mm.

Sur béton :

  • Chevilles à frapper HIPC 8-60/20.

Sur métal :

  • Boulons,
  • Vis autoforeuses.

Installation

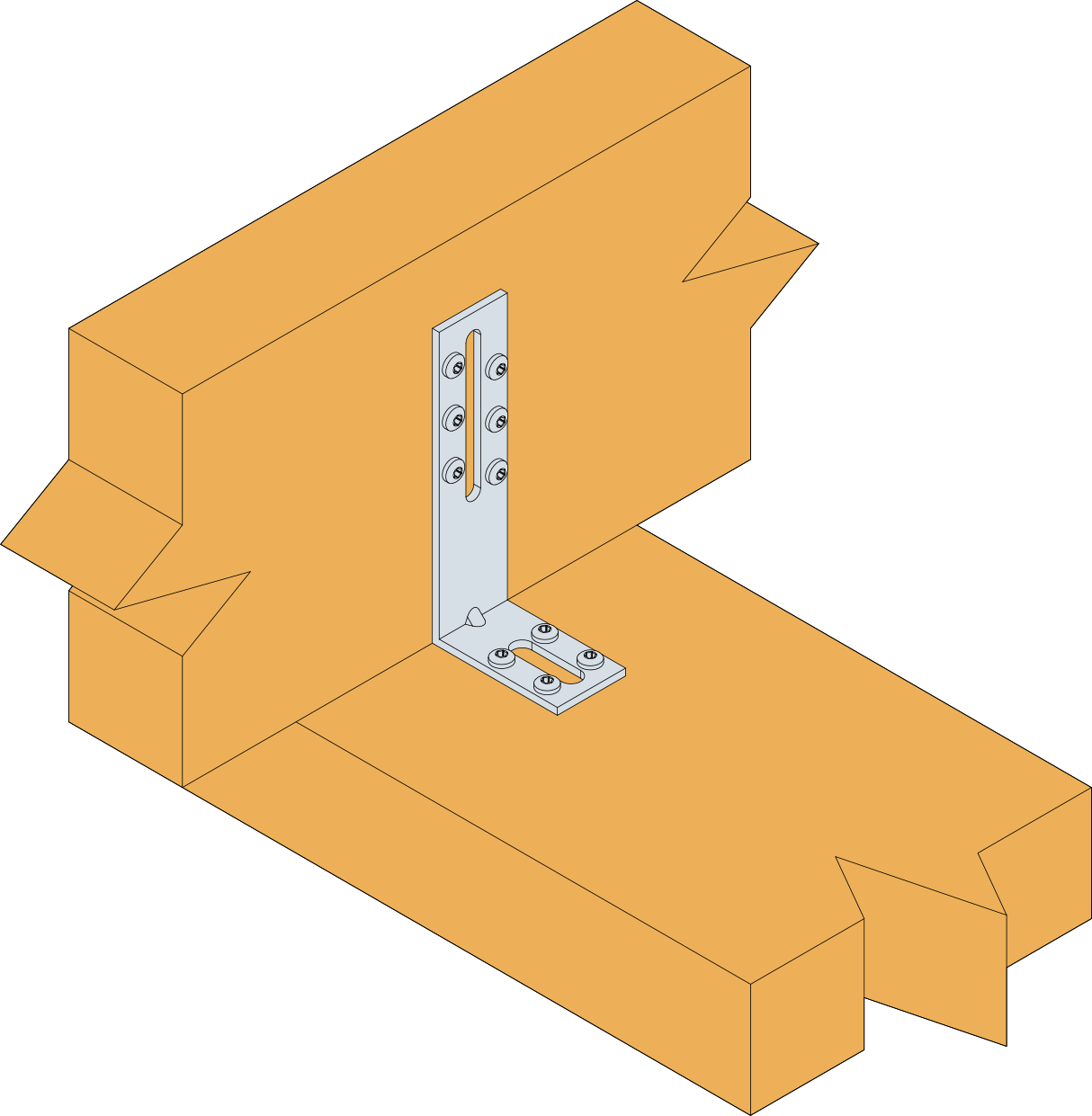

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
