PFA/PFP

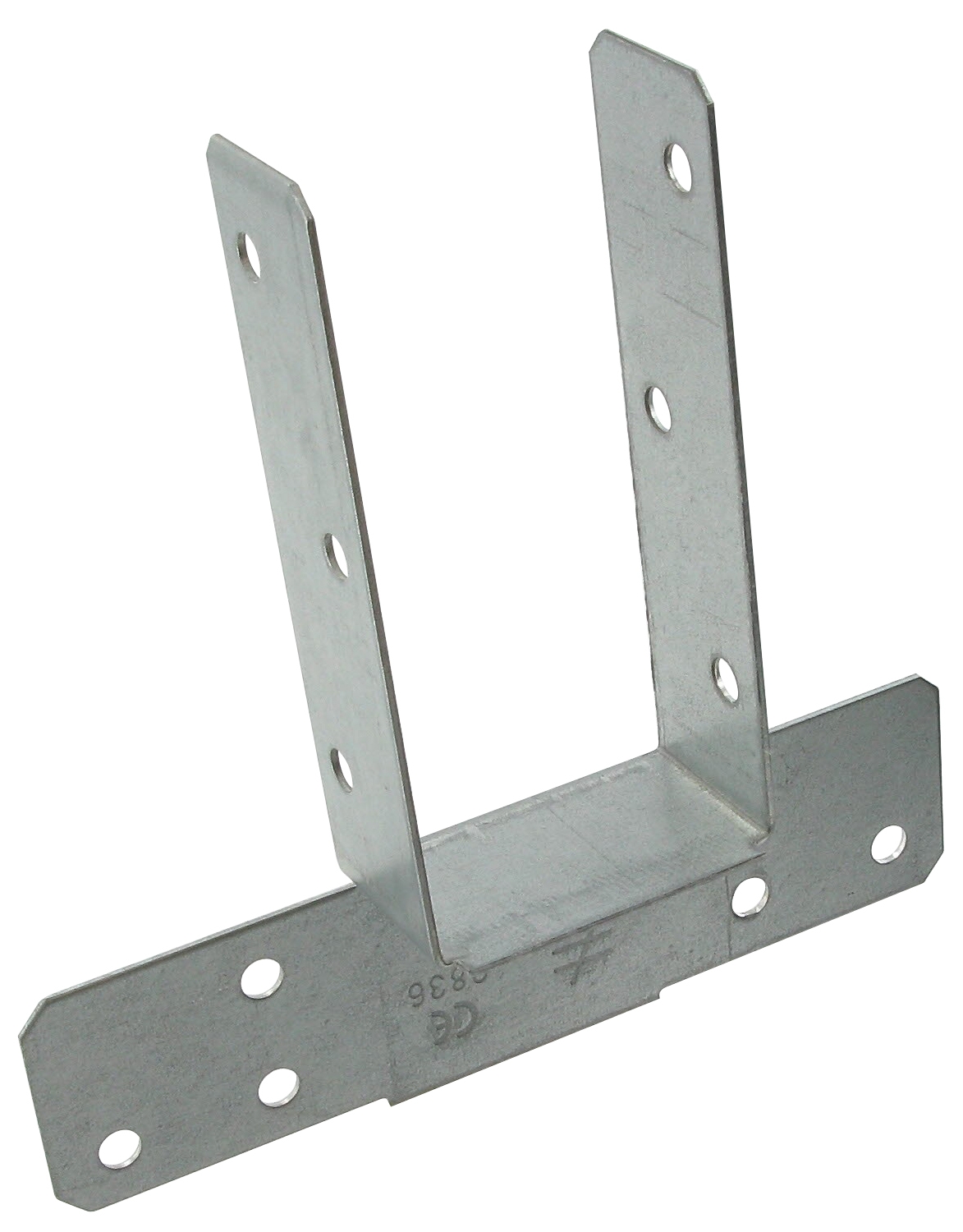

Pied de fermette

Les pieds de fermettes permettent un ancrage rapide et précis des fermettes, chevrons ou solivettes. Le modèle à plat est utilisé principalement pour reprendre des efforts horizontaux. Le modèle plié est plus adapté aux efforts de soulèvement importants.

Marquage CE
Marquage CE
ETA
ETA
Acier galvanisé Z275
Acier galvanisé Z275
Classe service 2
Classe service 2
Intérieur
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 1 mm

Avantages

  • Les trous de pointes sont décalés afin d'éviter le fendage du bois.

Application

Support

  • Porteur : bois massif, bois lamellé-collé...
  • Porté : bois massif, bois lamellé-collé, fermes triangulées...

Domaines d'utilisation

  • Pied de fermettes,
  • Pied de chevrons,
  • Ancrage de solivettes...

Données techniques

Dimensions

Dimensions

RéférenceDimensions des connecteurs
Dimensions[mm]Perçages[mm]Autre
A[mm]B[mm]C[mm]D[mm]E[mm]Ep.[mm]RondPoids[kg]
Ø4,8
PFA38388423114291120.07
PFP38388423114291120.07

Valeurs Caractéristiques

Dimensions

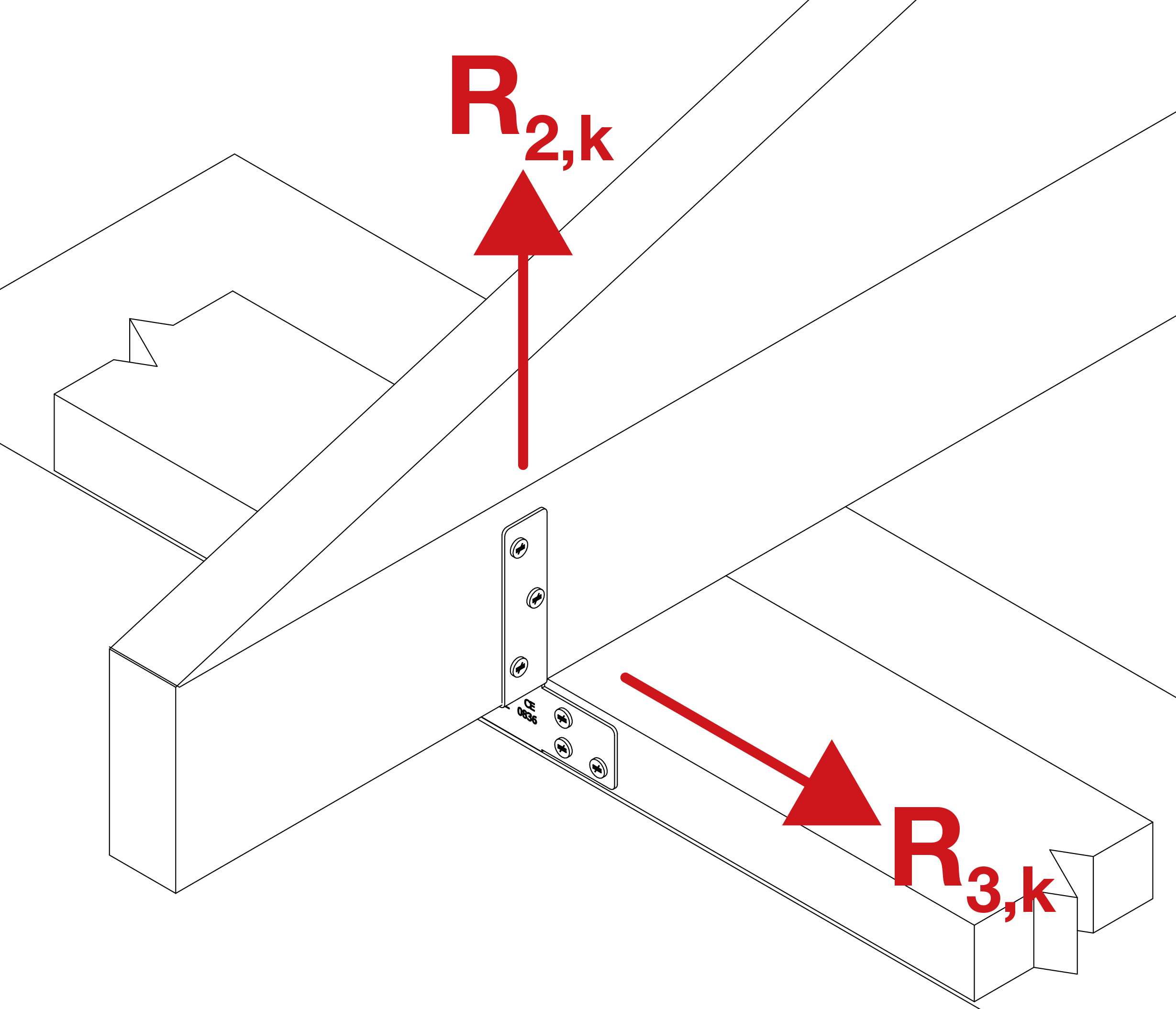

RéférenceValeurs caractéristiques - Connexion bois sur bois - Clouage partiel
Valeurs Caractéristiques - Bois de classe C24[kN]
R₂,ₖR₃,ₖ
PFA380.13.8
PFP383.3-

Installation

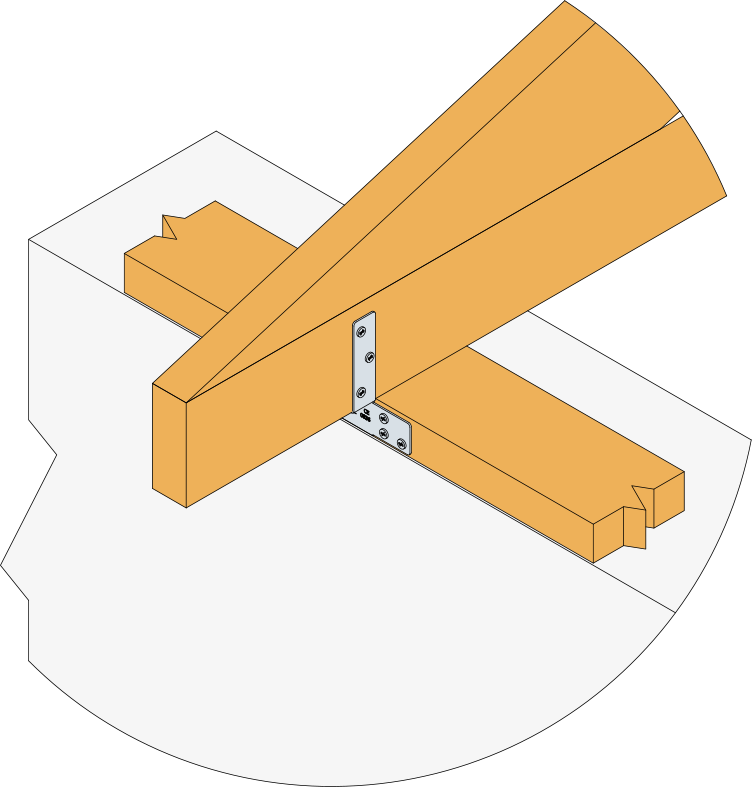

Montage

Fixations

Pièce portée :

  • Pointes annelées CNA Ø4,0

Pied de fermette sur support :

  • Pointes annelées CNA Ø4,0

Certification

Déclaration de performance (DoP)

Afficher l'historique

Agrément technique européen (ATE)

Afficher l'historique
