EA

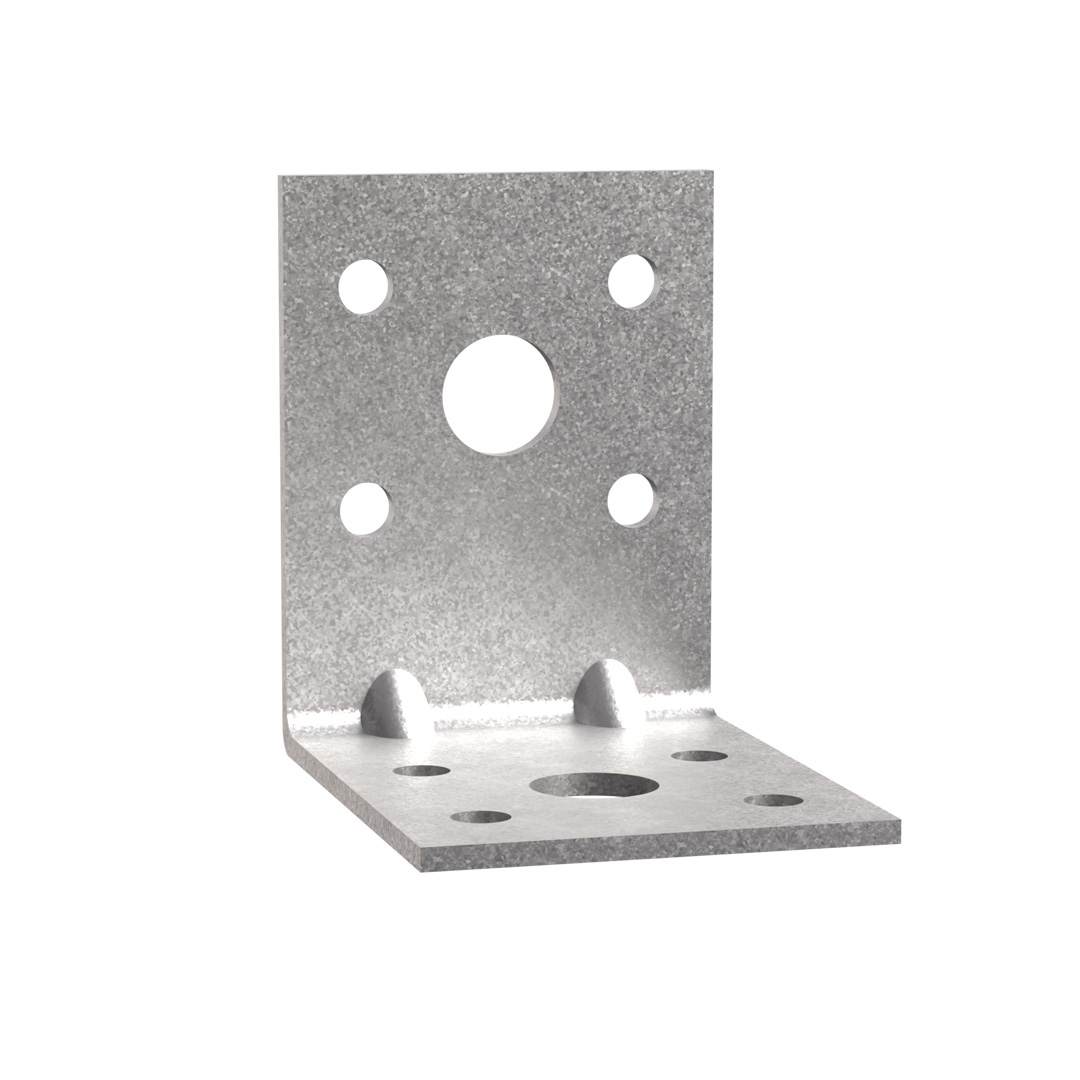

Equerre d'assemblage

Les équerres d‘assemblage EA permettent de connecter des petites ossatures de menuiserie intérieures et extérieures.

Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : de 2 à 2,5 mm selon les modèles.

Avantages

  • Gamme large pour une variété d'utilisations,
  • Pour des assemblages plus esthétiques, l'équerre EA444/2 existe en finition noire (réf. EA444/2PB),
  • Utilisable sur bois et sur béton (pour les plu grands modèles).

Application

Support

  • Porteur : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
  • Porté : bois, béton, acier, ...

Domaines d'utilisation

  • Aménagements intérieurs,
  • Meubles, consoles,
  • Petites ossatures,
  • Encadrements de portes et fenêtres, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø11 Ø8x40 Ø8x50 Ø10x20 Ø12x20 Ø10x30 Ø5 Ø11 Ø10x20
EA442/2  40  40  20  2  2   - - - - -  2   -
EA444/2  40  40  40  2  3   - - - - -  3   -

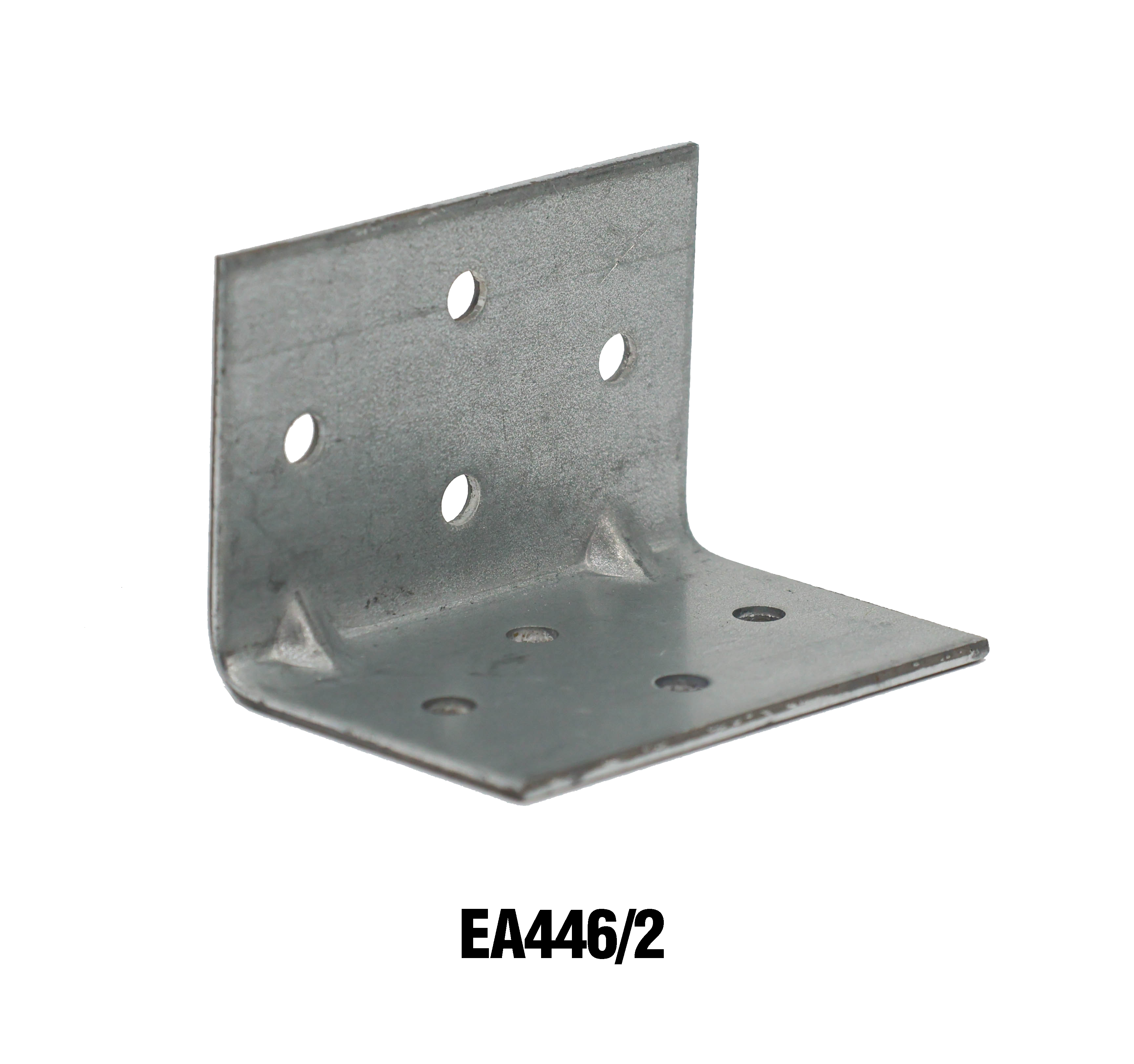

EA446/2  40  40  60  2  4   - - - - -  4   -
EA534/2  50  30  40  2  4  1 - - - - -  3   -

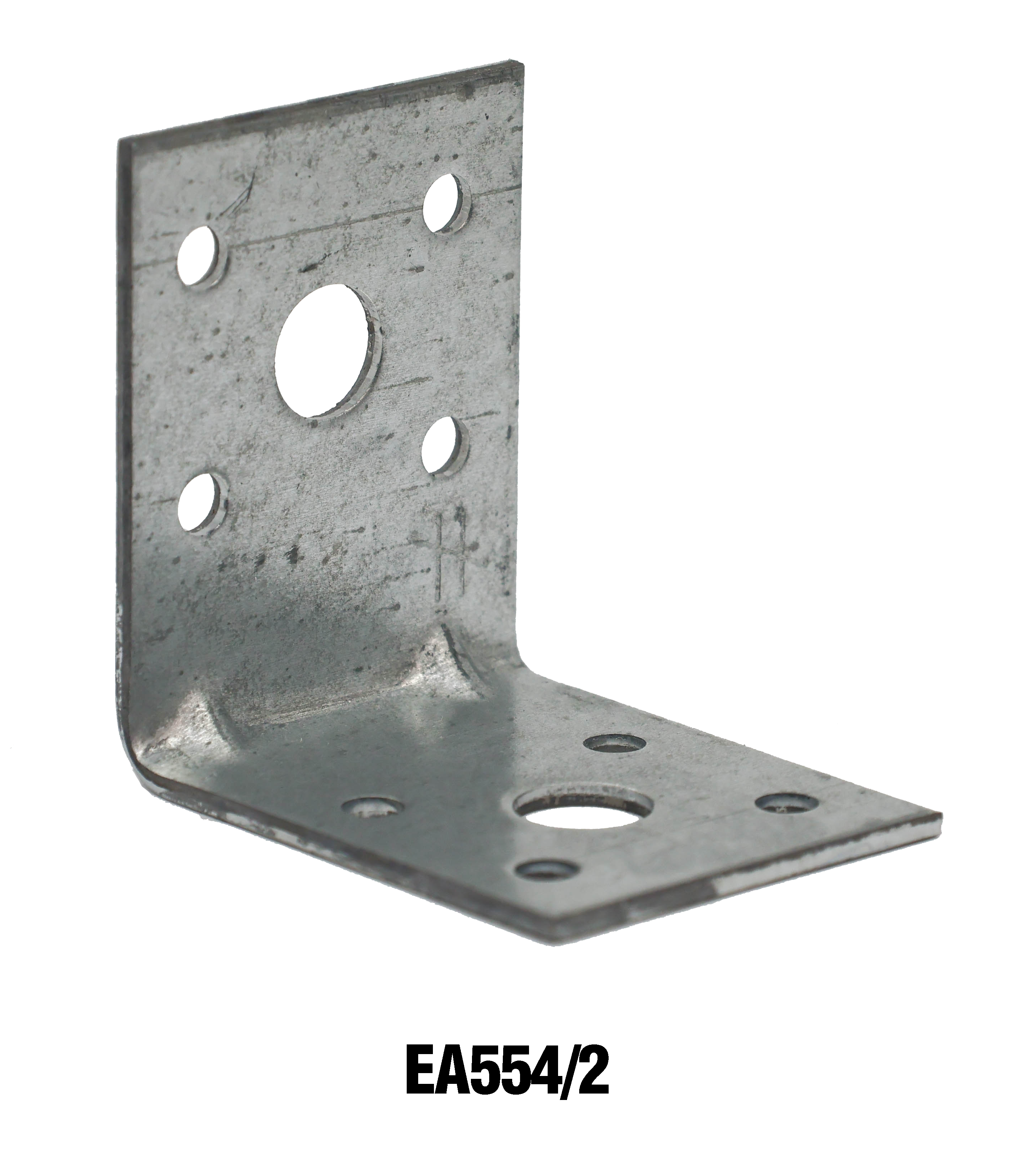

EA554/2  50  50  40  2  4  1 - - - - -  4  1 -
EA644/2  60  40  40  2  4   - - 1 - -  4  1 -

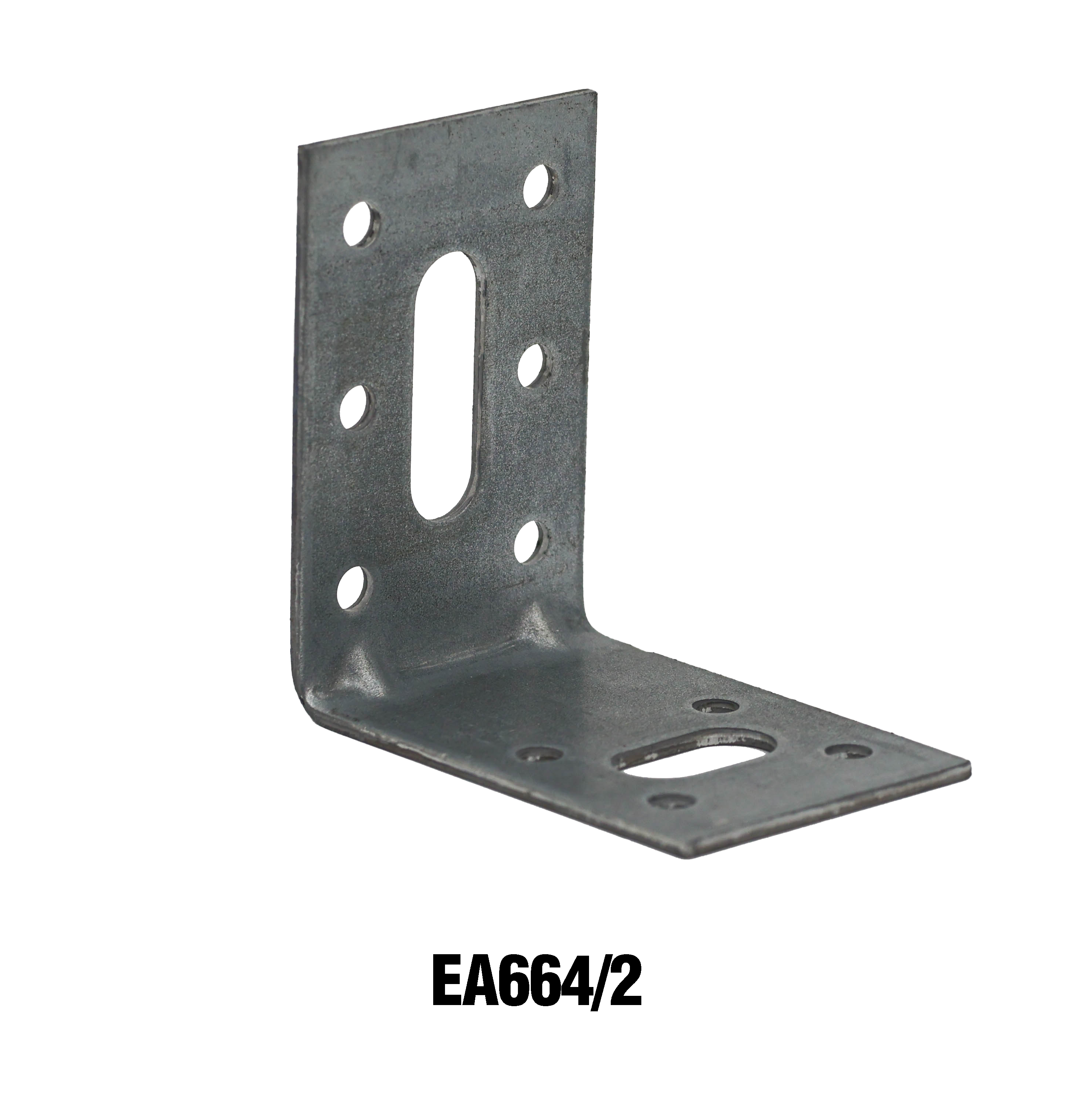

EA664/2  60  60  40  2  6   - - - - 1  4   1
EA666/2  60  60  60  2  4   - - - 1 -  4   -
EA754/2  70  50  40  2  6   - - - - 1  5   1
EA756/2 50 70  60  2  6   - - - 1 -  4   -
EA844/2  80  40  40  2  6   1 - - 1 -  4   -
EA954/2,5  90  50  40  2.5  7   - 1 - 1 -  5   -
EA1064/2,5  100  60  40  2.5  7   - 1 - 1 -  5   -

Les équerres EA844/2, EA954/2,5 et EA1064/2,5 n'ont pas de renforts dans l'angle.

Installation

Montage

Fixations

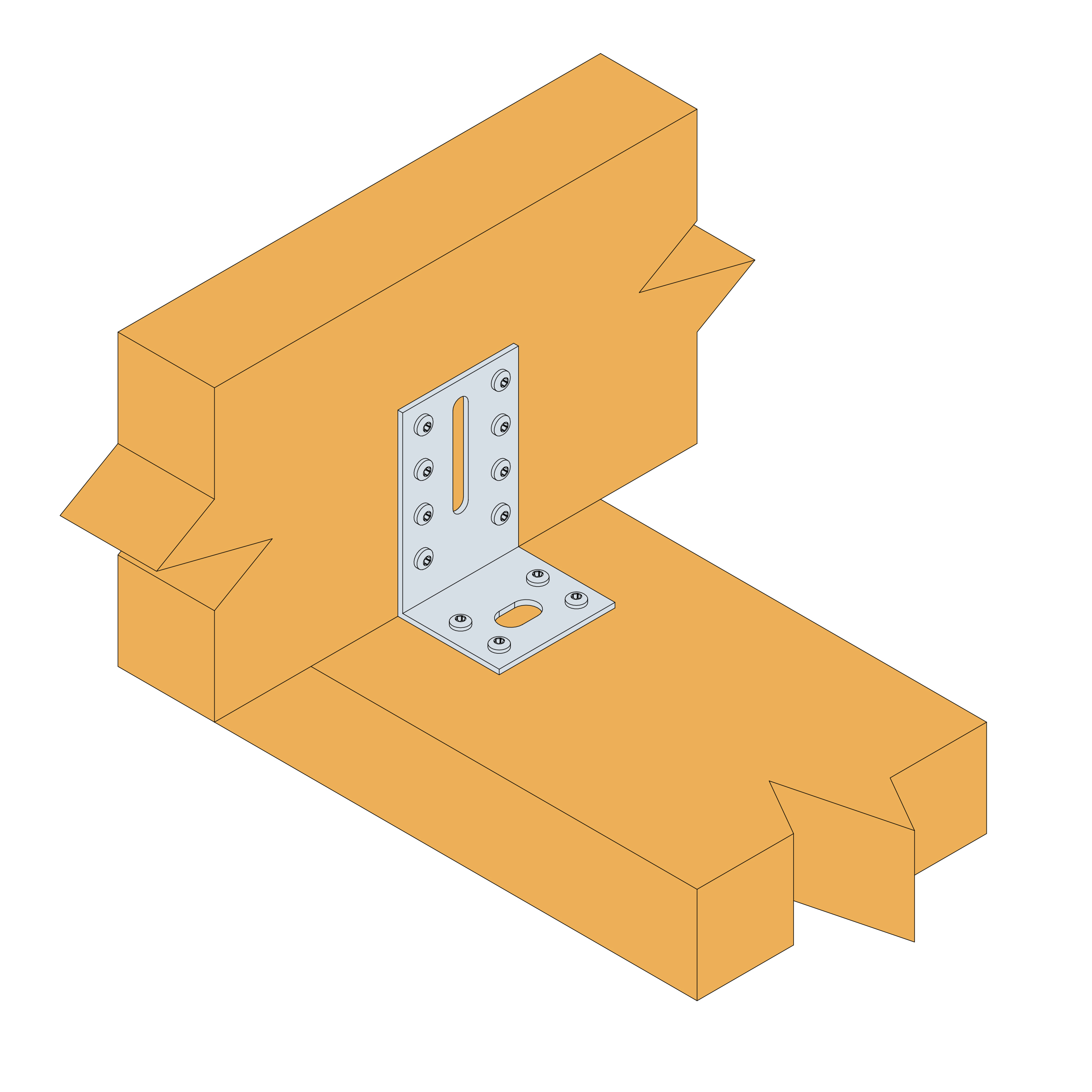

Sur bois :

  • Pointes annelées CNA4,0,
  • Vis CSA5,0.

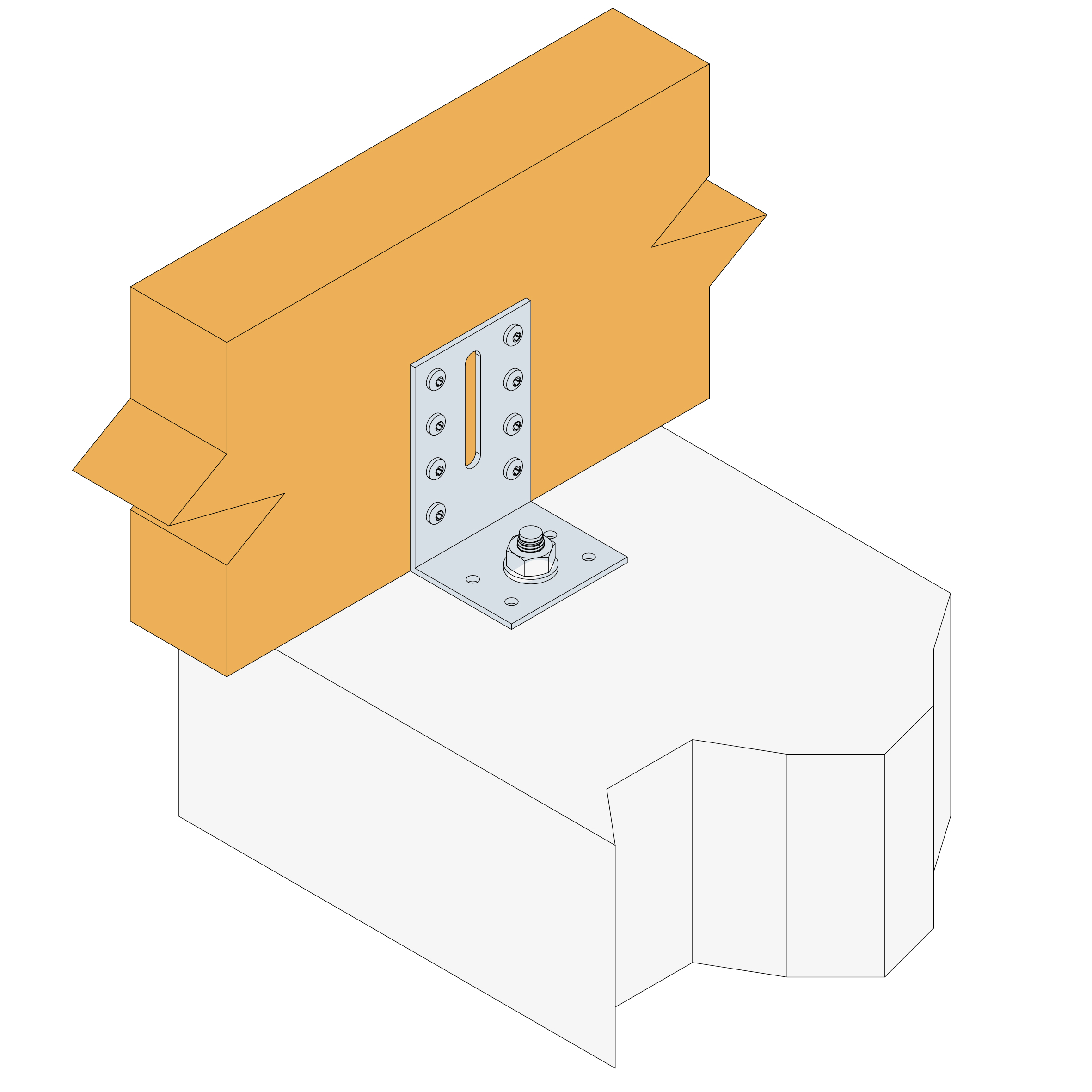

Sur béton :

  • Chevilles à frapper HIPC 6-40/10 ou HIPC 8-60/20.

Sur métal :

  • Boulons,
  • Boulons HR,
  • Rivets, ...

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
