THAI

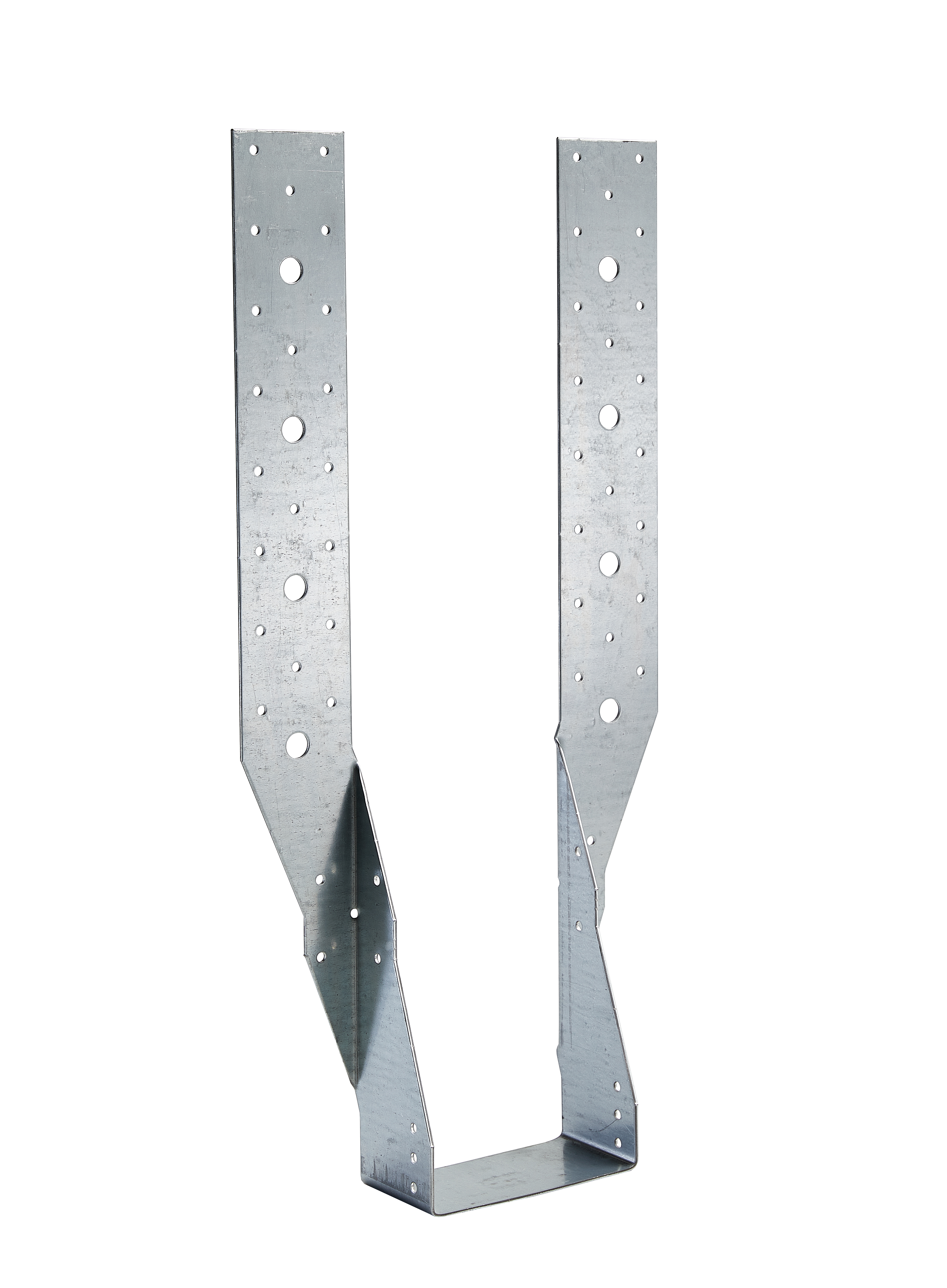

Sabot à bretelles

Les sabots à bretelles type THAI ont la particularité de pouvoir être reglés en hauteur en rabattant les ailes sur le porteur suivant le type de configuration souhaité.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Épaisseur : 2 mm

Avantages

  • Permet des décalages de hauteur entre le porteur et le porté
  • Permet une fixation sur support bois ou béton

Application

Support

  • Porté : bois massif, bois composite, bois lamellé-collé...
  • Porteur : poutres en I, bois massif, bois composite, béton...

Domaines d'utilisation

  • Fixation de solives,
  • Chevêtres...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages sur porteur Perçages sur porté
A B C D E F t Ø5 Ø13 Ø5
THAI1200/2X38 - 150(572 -A)/26464(1200-A)/267248810

Valeurs Caractéristiques - Bois sur Bois - Ailes à plat

Références Valeurs caractéristiques - Bois sur Bois - Ailes à plat
Fixations Valeurs Caractéristiques [kN]
Porteur Porté R1,k R2,k
Qté Type Qté Type C18 C24 SCL C24
CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
THAI1200/40/220*2CNA4.0x3510.6-12-20.6-1.7-
THAI1200/80/220*2CNA4.0x50-18.4-20.1-32.5-3.1
THAI1200/90/220*2CNA4.0x50-20-22.7-32.5-3.1
THAI1200/120/220*2CNA4.0x50-23.5-26.4-32.5-3.1
THAI1200/140/220*2CNA4.0x50-24.3-26.4-32.5-3.1
THAI1200/150/220*2CNA4.0x50-24.3-26.4-32.5-3.1

* Voir les colonnes de reprise de charge pour identifier les fixations qui peuvent être utilisées dans le porteur. Les valeurs dépendent du type de fixations utilisé.

Valeurs Caractéristiques - Bois sur Bois - Ailes repliées

Références Valeurs caractéristiques - Bois sur Bois - Ailes repliées
Fixations Valeurs Caractéristiques [kN]
Porté Porteur R1,k R2,k
Qté Type Sur le dessus Face C18 C24 SCL C24
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
THAI1200/40/22CNA4.0x354*2*10.6-12.1-18.8-1.7-
THAI1200/80/22CNA4.0x504*2*.-16.7-18-22.2-3.1
THAI1200/90/22CNA4.0x504*2*-16.7-18-22.2-3.1
THAI1200/120/22CNA4.0x504*2*-16.7-18-22.2-3.1
THAI1200/140/22CNA4.0x504*2*-16.7-18-22.2-3.1
THAI1200/150/22CNA4.0x504*2*-16.7-18-22.2-3.1

* Voir les colonnes de reprise de charge pour identifier les fixations qui peuvent être utilisées dans le porteur. Les valeurs dépendent du type de fixations utilisé.

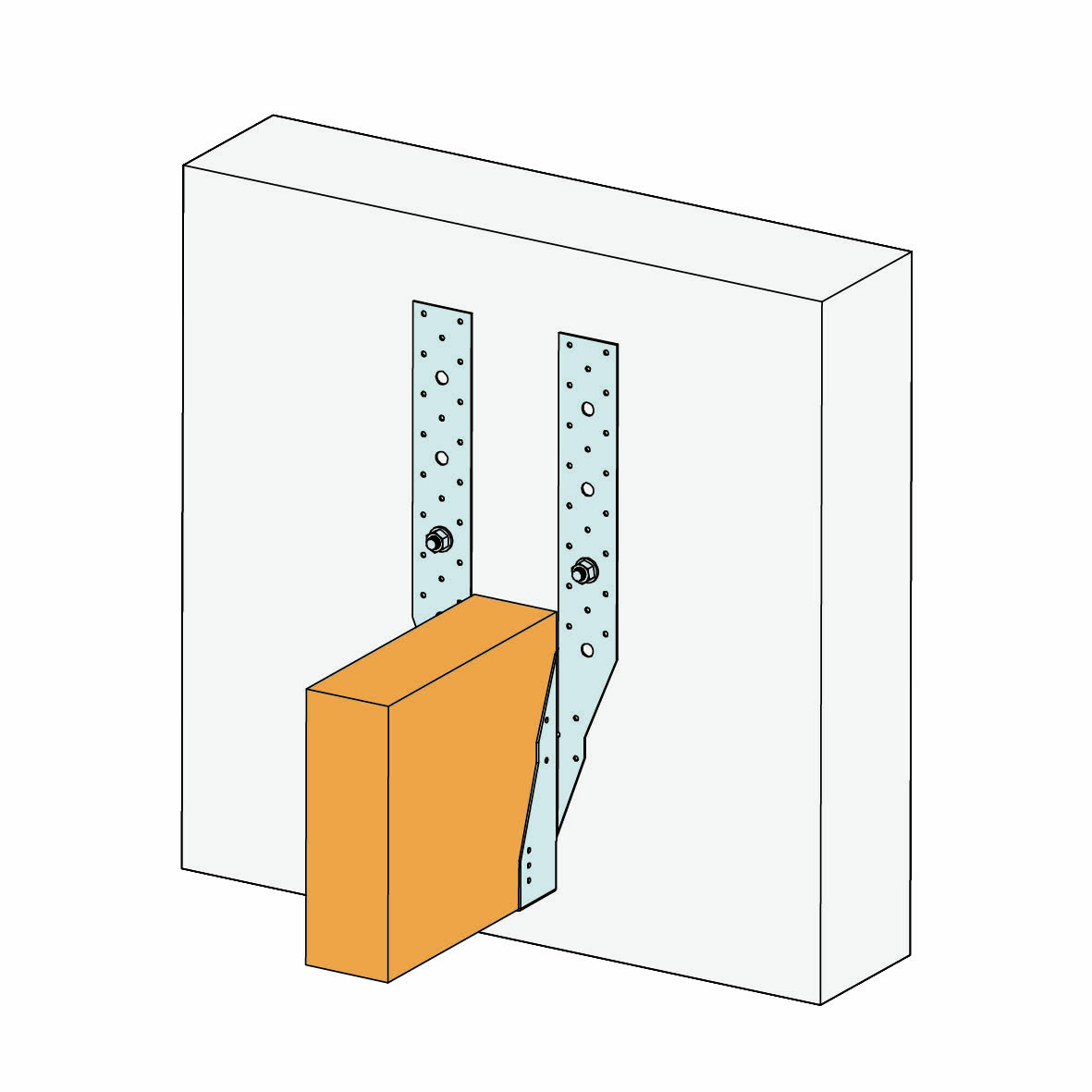

Valeurs Caractéristiques - Bois sur support rigide - Ailes à plat

Références Valeurs Caractéristiques - Bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porté Porteur R1.k R2.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
THAI1200/40/22CNA2Ø1212-1.7-
THAI1200/80/22CNA2Ø12-21-3.1
THAI1200/90/22CNA2Ø12-22.7-3.1
THAI1200/120/22CNA2Ø12-26.7-3.1
THAI1200/140/22CNA2Ø12-28.4-3.1
THAI1200/150/22CNA2Ø12-28.9-3.1

* Voir les colonnes de reprise de charge pour identifier les fixations qui peuvent être utilisées dans le porteur. Les valeurs dépendent du type de fixations utilisé.
Ces résistances ne comprennent pas la résistance du goujon d'ancrage qui peut être limitant. La résistance des deux goujons d'ancrages doit donc être vérifiée, le logiciel Anchor Designer est à votre disposition pour cela. La paire de goujons est soumise simultanément à un effort de cisaillement égal à F1, et un effort axial de 0,17xF1. Pour inforrmation, les résistances de calcul d'une paire de goujons d'ancrage FM-753 CRACK M12 espacés de 150 mm (pour THAI1200/80/2) sont: - dans un chainage béton nu C25/30 fissuré de 160x160 mm: cisaillement Vrd = 12.18 kN, axial Nrd = 10.73 kN. - dans un chainage béton avec paroi intermédiaire 20 mm C25/30 fissuré de 160x160 mm: cisaillement Vrd = 10.8 kN, axial Nrd = 10.73 kN (effet de levier considéré). - en pleine dalle béton C25/30 fissuré d'épaisseur 180 mm: cisaillement Vrd = 36.8 kN, axial Nrd = 13.86 kN.

Installation

Montage

Installation

2 configurations possibles :

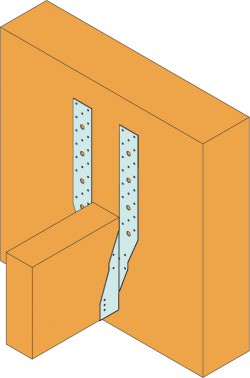

  • Ailes à plat, montage traditionnel à l'identique des sabots à ailes extérieures,

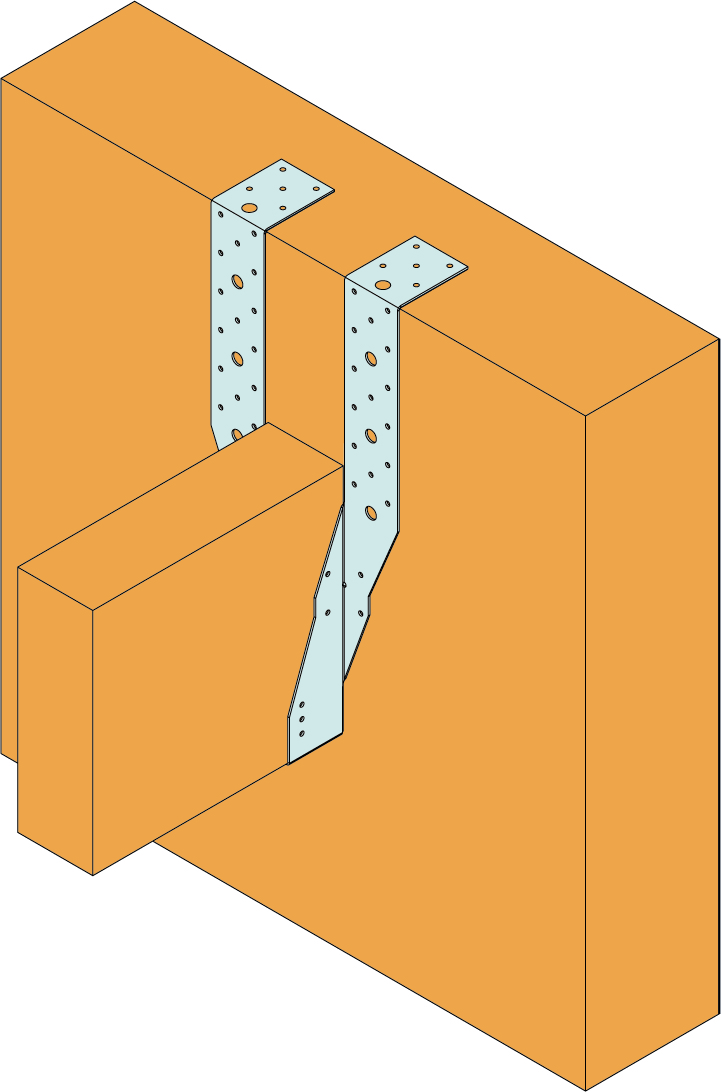

  • Ailes pliées pour ajuster la hauteur du sabot par rapport à l'élément porteur. Clouer les ailes rabattues.

L'eventuel déversement ou rotation de la poutre portée doit être bloquée par un élément autre que le sabot. La traction transversale dans les bois doit être vérifiée à part. Les fixations dans un porteur béton doivents être vérifiées à part.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)
