ET

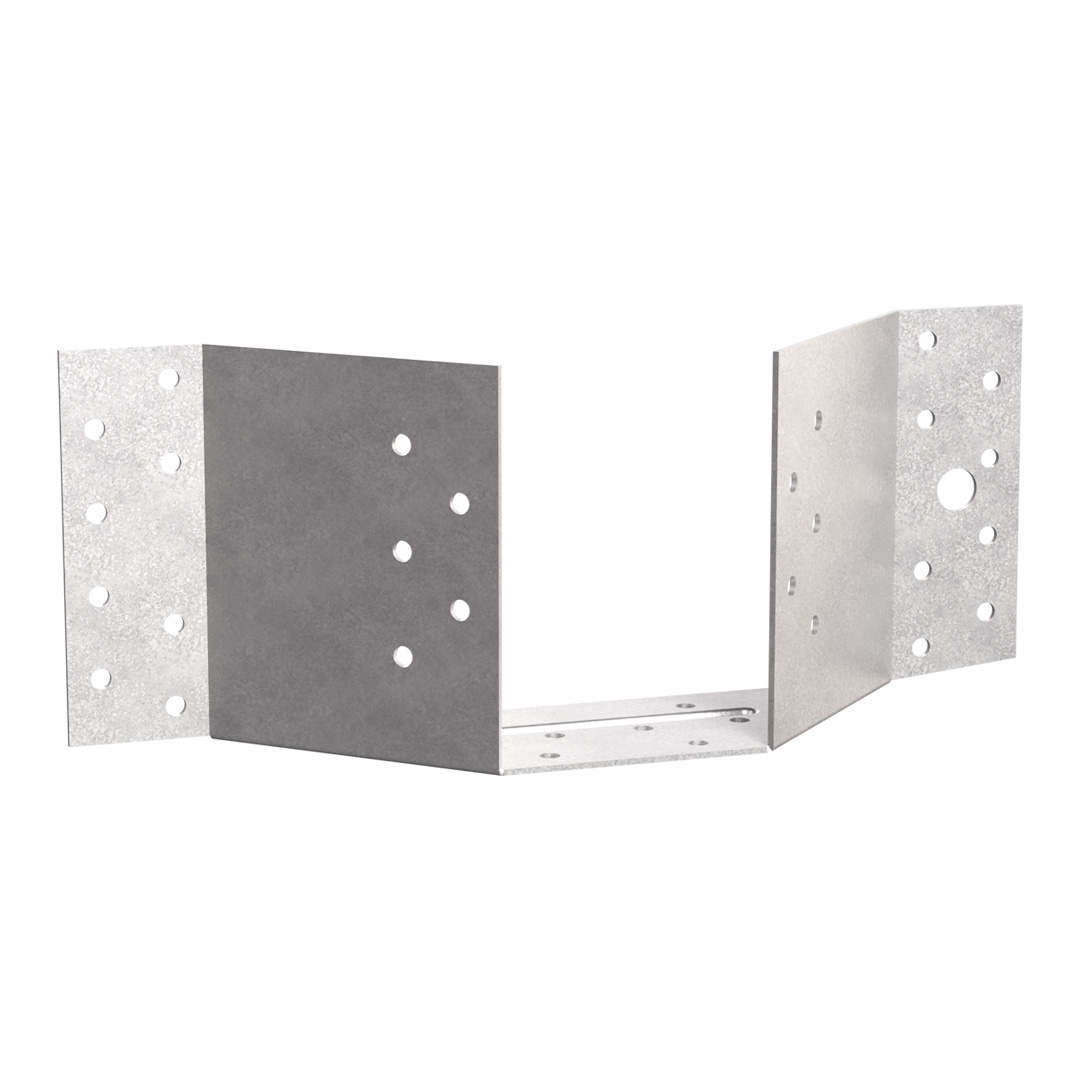

Etrier à angle 45° (droit et gauche)

Les étriers ET à 45° regroupent en un même produit un assemblage à 45° à droite et à gauche. Ils sont principalement utilisés dans les charpentes industrialisées.

Marquage CE
ETA
Classe service 2
Acier électrozingué 20µm

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 1,5 mm.

Avantages

  • Utilisable en angle à 45° gauche ou droit,
  • Fixation sur bois ou sur béton.

Application

Support

  • Porteur : bois massif, bois composite, lamellé-collé, béton, acier,
  • Porté : bois massif.

Domaines d'utilisation

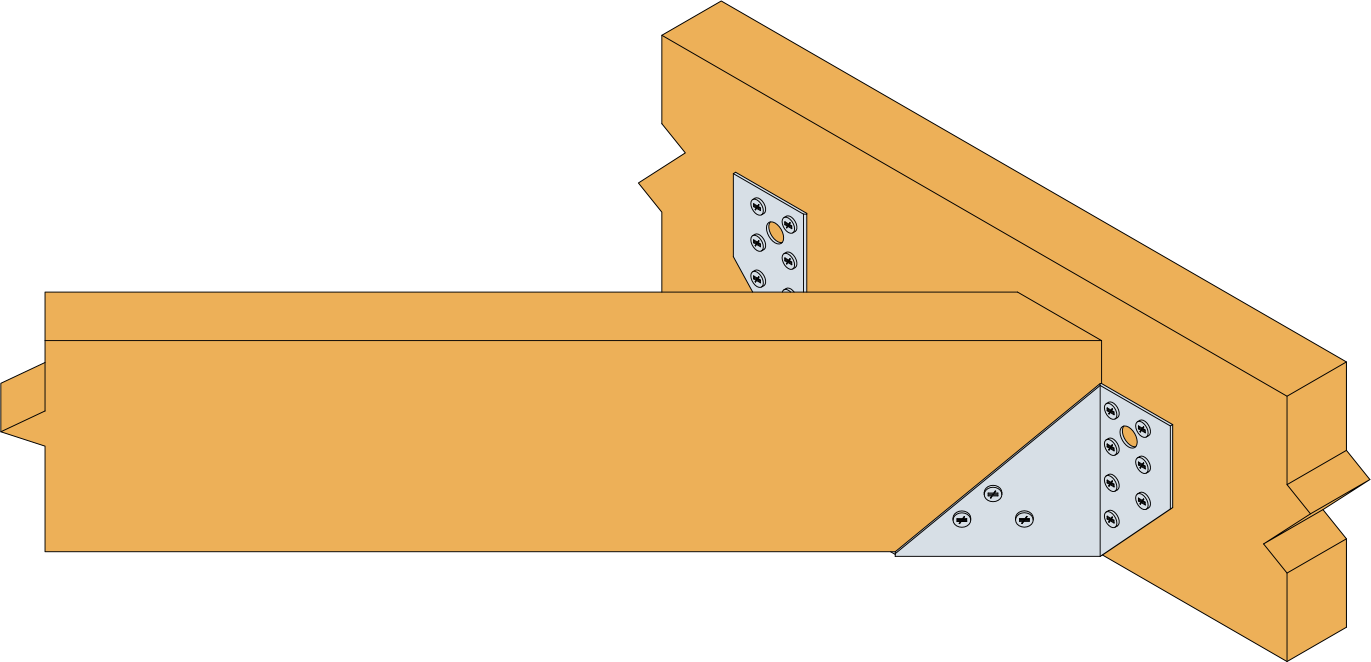

  • Fixation de fermettes.

Données techniques

Dimensions

Dimensions

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø11 Ø5
Min. Max.
ET248 38 97 145 59 92 65 189 46 1.5 14 2 6

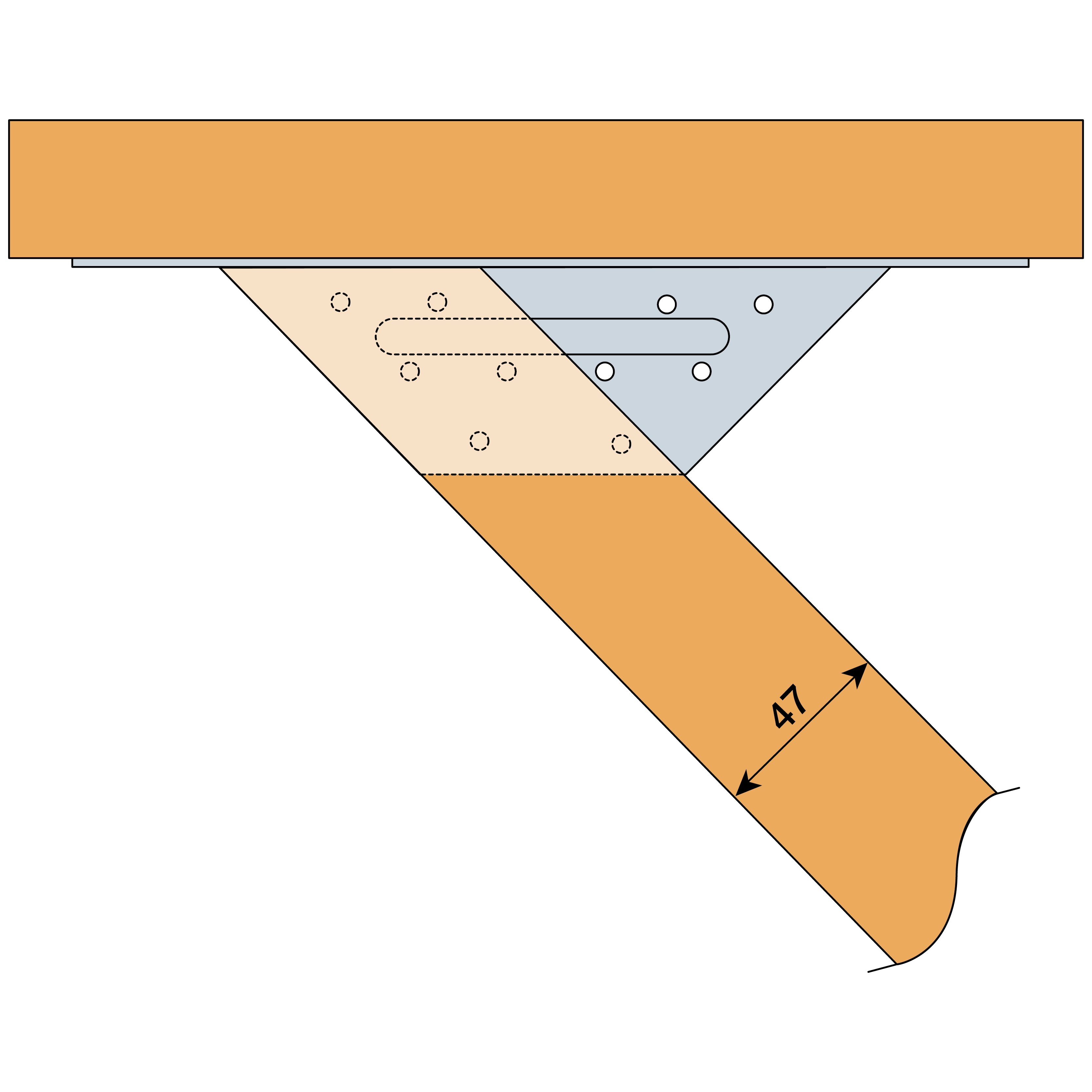

ET260 47 97 145 67 95 55 177 35 1.5 16 2 10

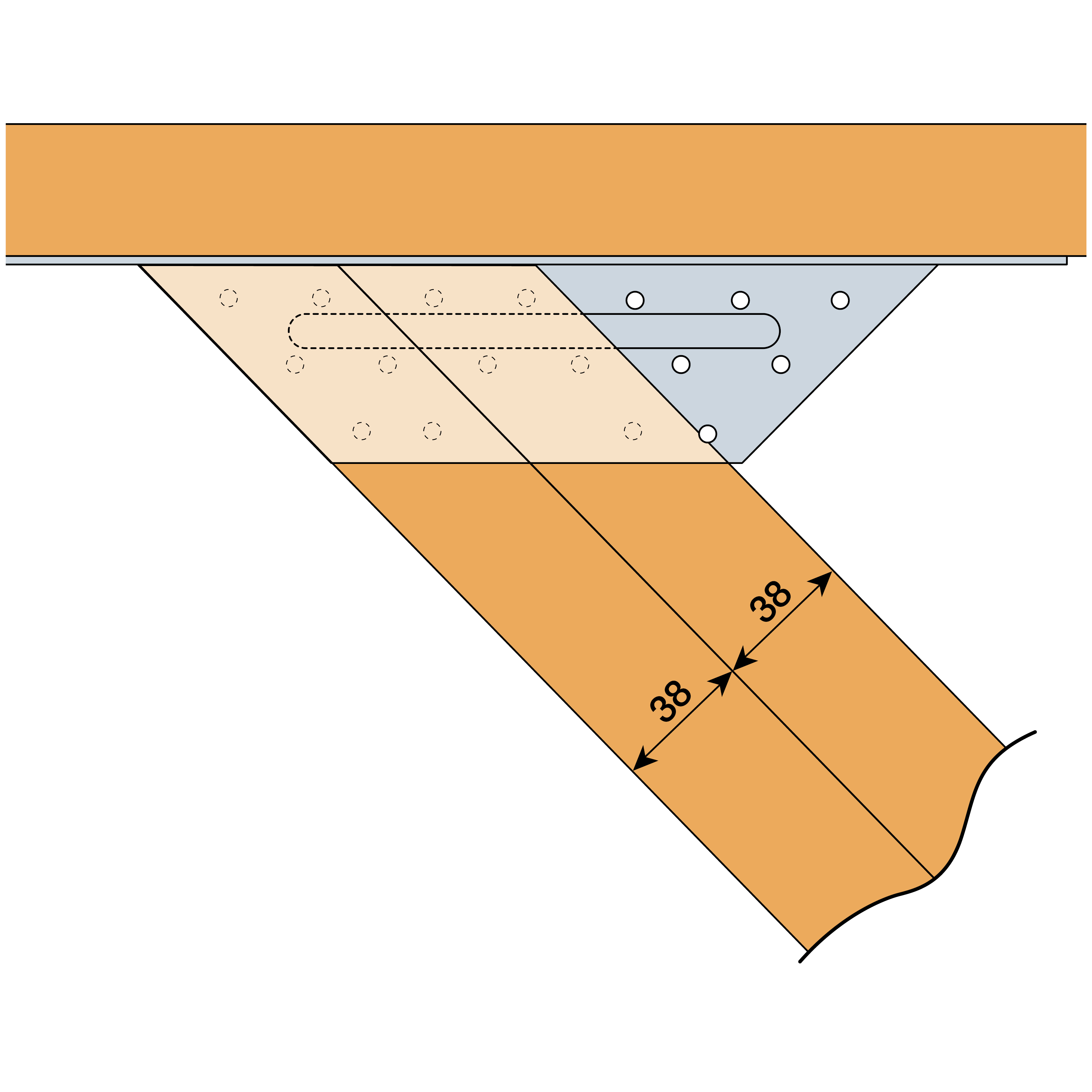

ET301 2x38 97 145 108 95 55 218 35 1.5 16 2 16

Valeurs caractéristiques - Solive sur poutre

Références Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Qté Qté CNA4,0x35 CNA4,0x35
ET248 14 6 8.7 2
ET260 16 10 10.5 5.4
ET301 16 16 11.2 6.3

Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm

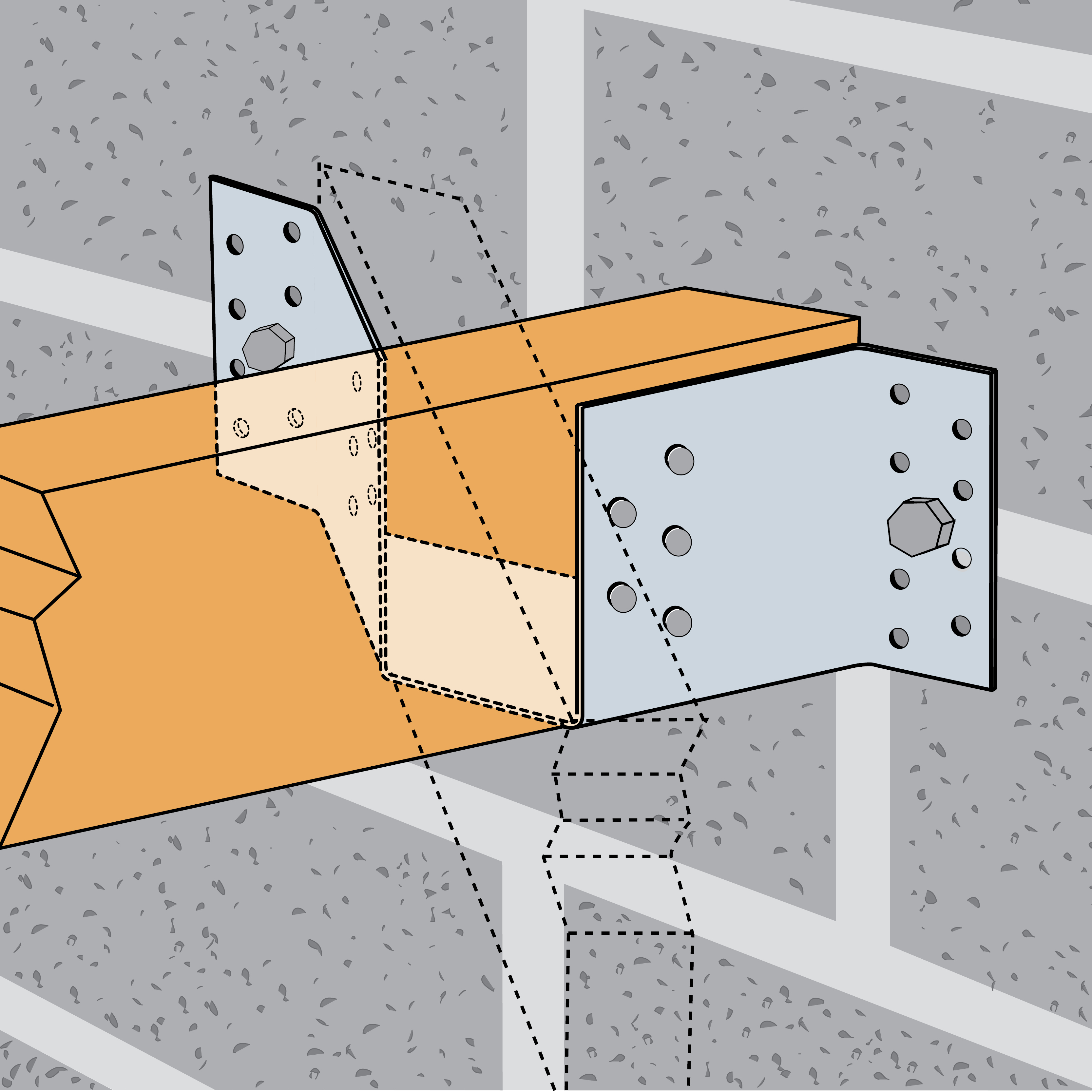

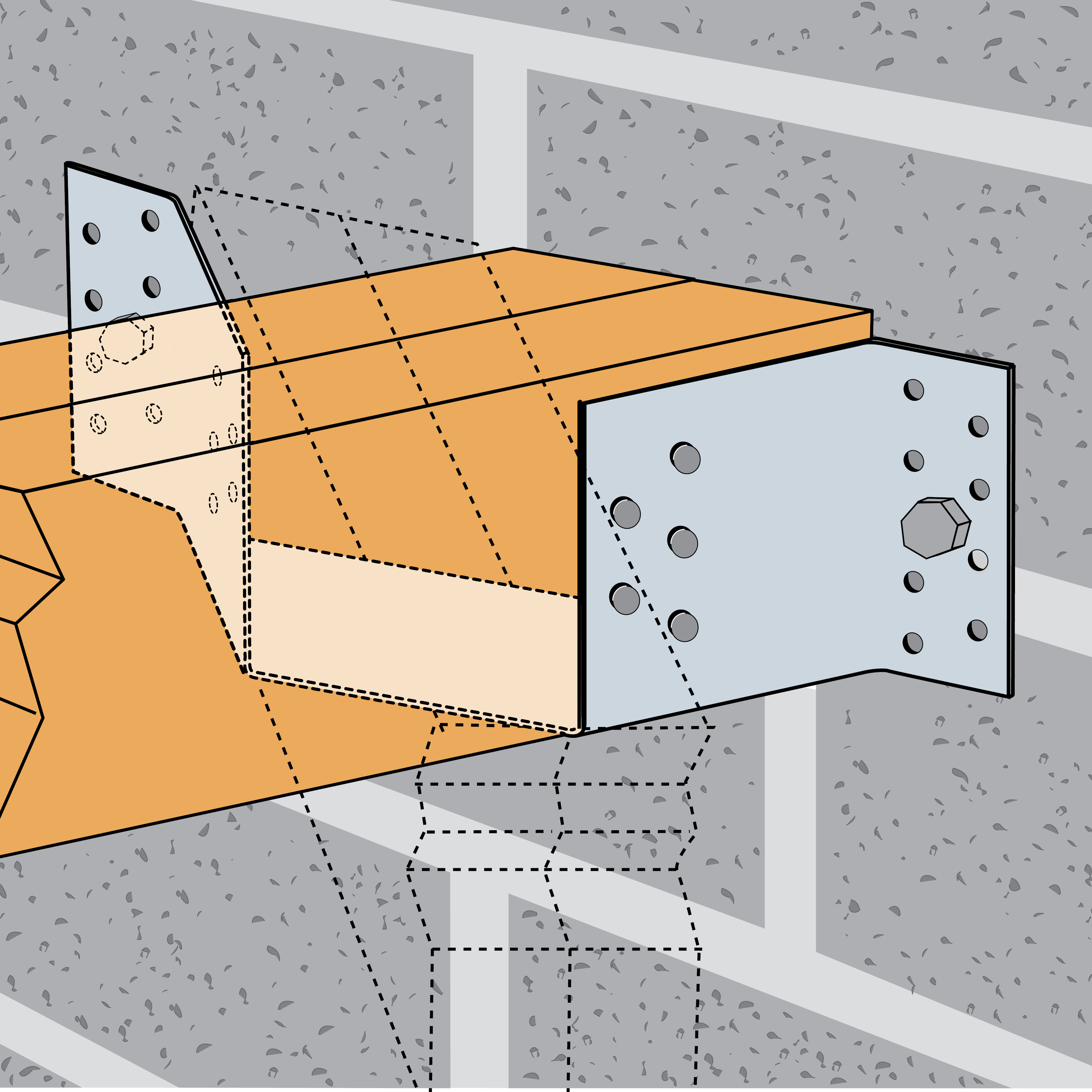

Valeurs caractéristiques - Bois sur béton

Références Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k
Qté Type Qté Type CNA4,0x35
ET248 2 Ø10 14 CNA** 8.7
ET260 2 Ø10 16 CNA** 10.5
ET301 2 Ø10 16 CNA** 11.2

Utiliser une équerre à angle ajustable LS30 pour augmenter la stabilité si la hauteur du porté est supérieure à 195mm.

* Voir la gamme d'ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrage stypiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l'entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (Notre logicel gratuit Anchor Designer est disponible sur notre site internet).

** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l'aile A. Les valeurs dépendent du type de fixations utilisées.

Installation

Montage

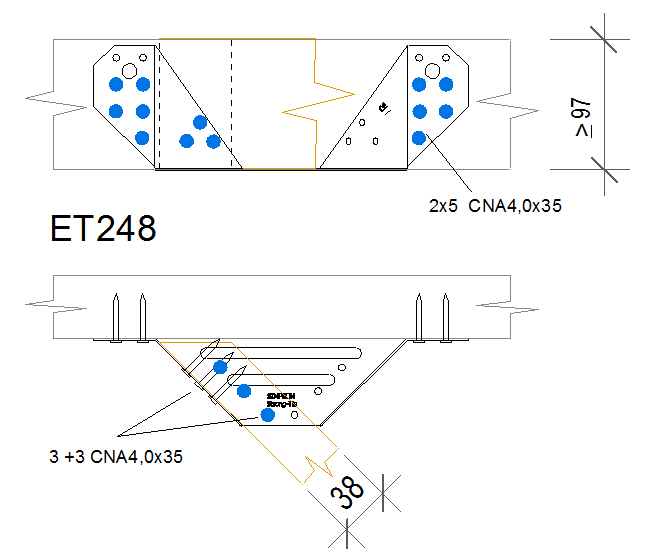

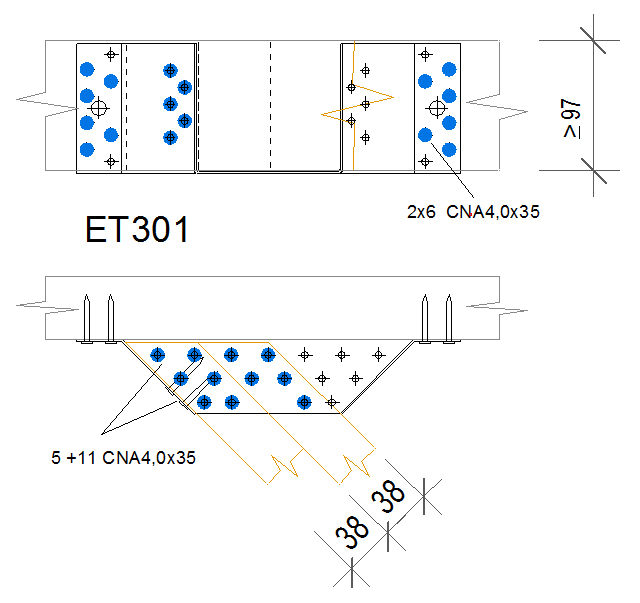

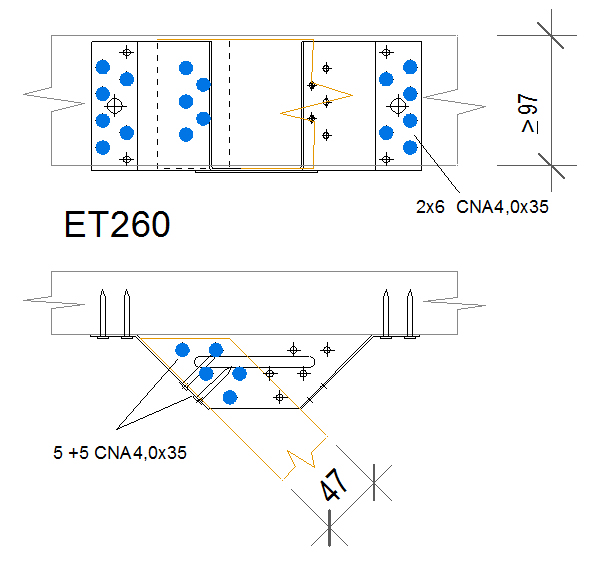

Fixations

Sur porté :

  • Pointes annelées CNA Ø4,0 x 35 mm.

Sur porteur :

Bois :

  • Pointes annelées CNA Ø4,0 x 35 mm.

Acier :

  • Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

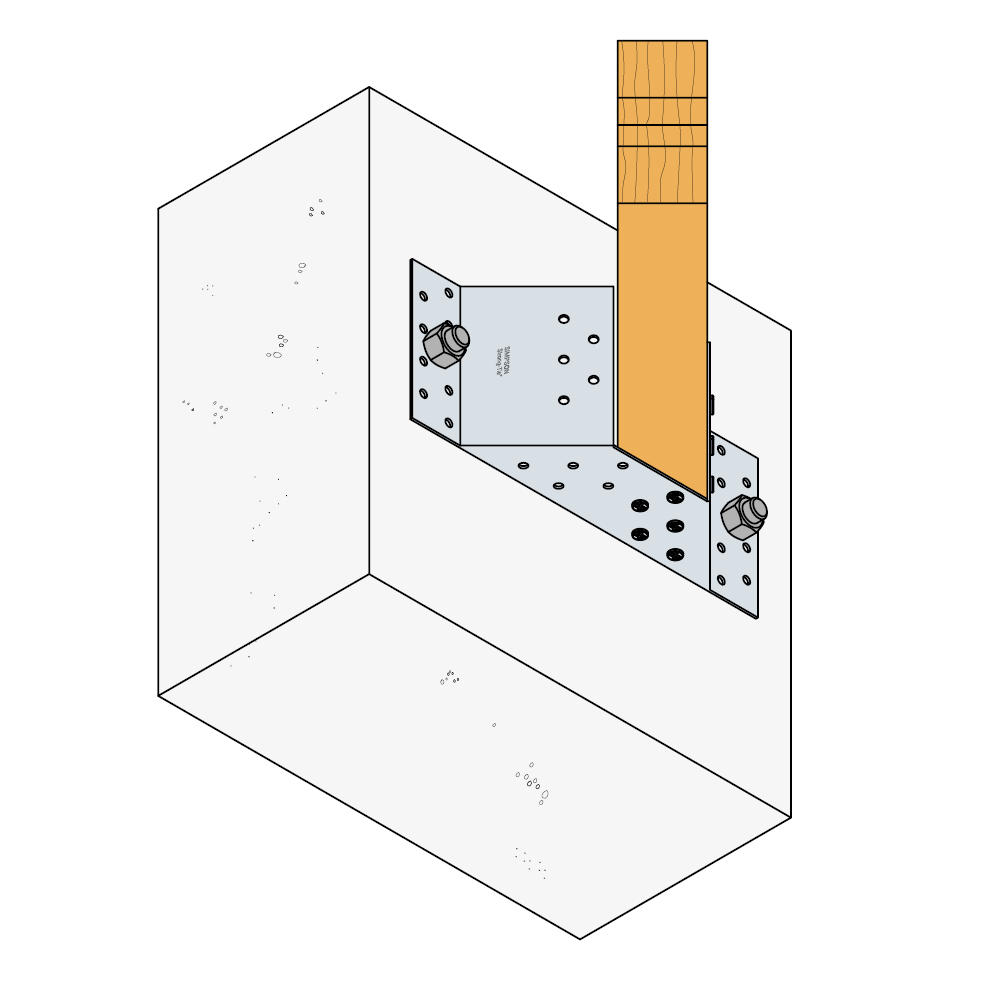

Béton :

  • Cheville mécanique : WA M10-78/5,
  • Ancrage chimique : LMAS M10-120/25 avec résine AT-HP.

Installation

Utiliser toutes les fixations spécifiées pour une mise en oeuvre données. Les éléments constitués de deux plis doivent être assemblés entre eux afin qu‘ils agissent comme un seul et même élément.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)
