Connexions pour assemblage des charpentes bois
Sabots de charpente
GSI 4

Grand sabot à ailes intérieures

Les grands sabots à ailes intérieures sont préconisés dans de nombreuses applications. Ils sont plus discrets que les GSE et permettent des assemblages structurels d'une grande fiabilité. La polyvalence de ces sabots, ainsi que leur justification en situation d'incendie, les rend incontournables dans la construction en bois massif et bois lamellé-collé, y compris pour les ouvrages publics.

Fiche technique
Marquage CE
ETA
Classe service 2
Feu R 30
Acier électrozingué 20µm

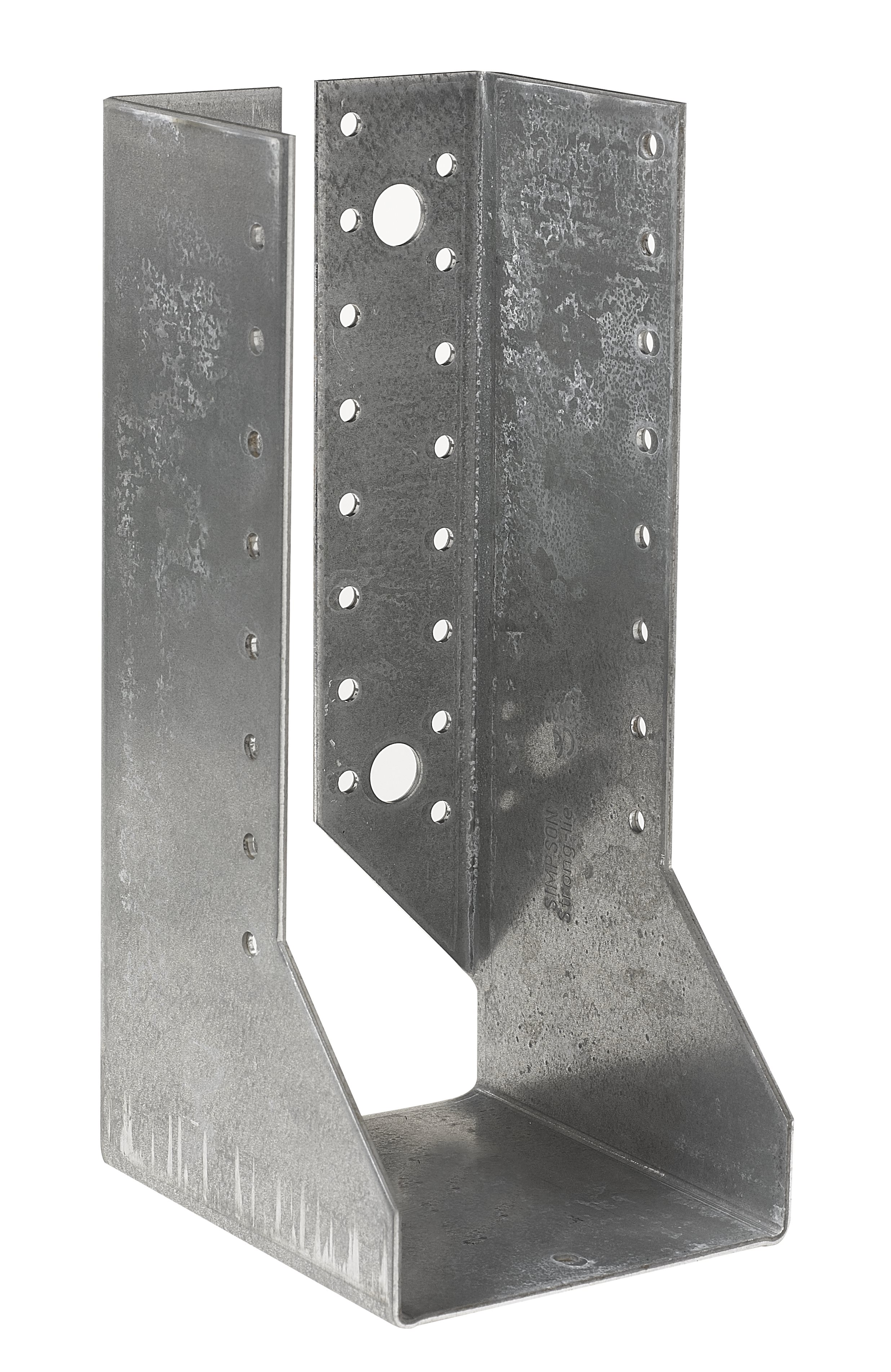

GS1540 92 2,5.jpg

Présentation

Images


Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur 4 mm.

Avantages

  • Résistance au feu de 30 minutes suivant l'Eurocode 5,
  • Installation rapide et simple,
  • Les ailes repliées vers l'intérieur permettent un assemblage discret,
  • Largeurs au choix selon les plages indiquées...

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

  • Solives,
  • Pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement d‘assemblages existants...

Données techniques

Dimensions


Développé et largeur

Références Développé [mm] Largeur [mm] Profondeur [mm]
GSI300/4X30084 - 110110
GSI340/4X34084 - 110110
GSI380/4X38084 - 136110
GSI440/4X44084 - 136110
GSI500/4X50084 - 136110
GSI500/4X-AL500137 - 200110
GSI540/4X54084 - 136110
GSI540/4X-AL540137 - 200110
GSI600/4X60084 - 136110
GSI600/4X-AL600137 - 200110
GSI660/4X66084 - 136110
GSI660/4X-AL660137 - 200110
GSI720/4X72084 - 136110
GSI720/4X-AL720137 - 200110
GSI780/4X78084 - 136110
GSI780/4X-AL780137 - 200110
GSI840/4X84084 - 136110
GSI840/4X-AL840137 - 200110
GSI900/4X90084 - 136110
GSI900/4X-AL900137 - 200110
GSI960/4X96084 - 136110
GSI960/4X-AL960137 - 200110
GSI1020/4X102084 - 136110
GSI1020/4X-AL1020137 - 200110

Pour les largeurs intermédiaires, la résistance caractéristique à considérer (valeurs au feu comprises) est la plus faible des valeurs données pour les largeurs inférieures et supérieures à développé identique.
Pour plus d'informations sur les valeurs de charge en fonction de la largeur du sabot, veuillez contacter notre Service Technique.

Dimensions

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø13 Ø5
Min. Max.
GSI380/90/4901552189014511045.511841648
GSI440/90/4901852639017511045.5118422412
GSI500/90/4902153089020511045.5118428414
GSI540/90/4902353389022511045.5118432416
GSI600/90/4902653839025511045.5118438420
GSI660/90/4902954289028511045.5118444622
GSI720/90/4903254739031511045.5118450626
GSI780/90/4903555189034511045.5118456628
GSI840/90/4903855639037511045.5118462632
GSI900/90/4904156089040511045.5118468638
GSI960/90/4904456539043511045.5118474638
GSI1020/90/4904756989046511045.5118480640
GSI380/100/410015021010014011045.511841648
GSI440/100/410018025510017011045.5118422412
GSI500/100/410021030010020011045.5118428414
GSI540/100/410023033010022011045.5118432416
GSI600/100/410026037510025011045.5118438420
GSI660/100/410029042010028011045.5118444622
GSI720/100/410032046510031011045.5118450626
GSI780/100/410035051010034011045.5118456628
GSI840/100/410038055510037011045.5118462632
GSI900/100/410041060010040011045.5118468638
GSI960/100/410044064510043011045.5118474638
GSI1020/100/410047069010046011045.5118480640
GSI540/120/412022031512021011045.5118432416
GSI600/120/412025036012024011045.5118438420
GSI660/120/412028040512027011045.5118444622
GSI720/120/412031045012030011045.5118450626
GSI780/120/412034049512033011045.5118456628
GSI840/120/412037054012036011045.5118462632
GSI900/120/412040058512039011045.5118468638
GSI960/120/412043063012042011045.5118474638
GSI1020/120/412046067512045011045.5118480640
GSI500/140/414019027014018011045.5118428214
GSI540/140/414021030014020011045.5118432416
GSI600/140/414024034514023011045.5118438420
GSI660/140/414027039014026011045.5118444622
GSI720/140/414030043514029011045.5118450626
GSI780/140/414033048014032011045.5118456628
GSI840/140/414036052514035011045.5118462632
GSI900/140/414039057014038011045.5118468638
GSI960/140/414042061514041011045.5118474638
GSI1020/140/414045066014044011045.5118480640
GSI500/160/416018025516017011045.5118428214
GSI540/160/416020028516019011045.5118432416
GSI600/160/416023033016022011045.5118438420
GSI660/160/416026037516025011045.5118444622
GSI720/160/416029042016028011045.5118450626
GSI780/160/416032046516031011045.5118456628
GSI840/160/416035051016034011045.5118462632
GSI900/160/416038055516037011045.5118468638
GSI960/160/416041060016040011045.5118474638
GSI1020/160/416044064516043011045.5118480640
GSI500/180/418017024018016011045.5118428214
GSI540/180/418019027018018011045.5118432416
GSI600/180/418022031518021011045.5118438420
GSI660/180/418025036018024011045.5118444622
GSI720/180/418028040518027011045.5118450626
GSI780/180/418031045018030011045.5118456628
GSI840/180/418034049518033011045.5118462632
GSI900/180/418037054018036011045.5118468638
GSI960/180/418040058518039011045.5118474638
GSI1020/180/418043063018042011045.5118480640
GSI500/200/420016022520015011045.5118428214
GSI540/200/420018025520017011045.5118432416
GSI600/200/420021030020020011045.5118438420
GSI660/200/420024034520023011045.5118444622
GSI720/200/420027039020026011045.5118450626
GSI780/200/420030043520029011045.5118456628
GSI840/200/420033048020032011045.5118462632
GSI900/200/420036052520035011045.5118468638
GSI960/200/420039057020038011045.5118474638
GSI1020/200/420042061520041011045.5118480640

Valeurs Caractéristiques - Bois sur bois - Clouage total

Références Valeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CNA4,0x50 CNA4,0x50 CNA4,0x50 CNA4,0x50
GSI380/90/416816.26.96.47.8
GSI440/90/4221223.211.99.211.8
GSI500/90/4281431.518.110.213.7
GSI540/90/4321635.922.711.315.7
GSI600/90/4382043.930.513.319.6
GSI660/90/4442247.93913.821.6
GSI720/90/4502655.846.115.325.5
GSI780/90/4562859.849.615.527.4
GSI840/90/4623267.856.716.631.4
GSI900/90/4683675.863.817.633.3
GSI960/90/4743879.867.417.537.2
GSI1020/90/4804083.870.917.439.2
GSI380/100/416815.46.96.67.8
GSI440/100/4221222.311.99.611.8
GSI500/100/4281430.518.110.713.7
GSI540/100/4321635.922.711.815.7
GSI600/100/4382043.930.51419.6
GSI660/100/4442247.93914.621.6
GSI720/100/4502655.846.116.325.5
GSI780/100/4562859.849.616.627.4
GSI840/100/4623267.856.717.931.4
GSI900/100/4683675.863.81933.3
GSI960/100/4743879.867.41937.2
GSI1020/100/4804083.870.918.939.2
GSI540/120/432163422.712.715.7
GSI600/120/4382043.130.515.219.6
GSI660/120/4442247.9391621.6
GSI720/120/4502655.846.11825.5
GSI780/120/4562859.849.618.527.4
GSI840/120/4623267.856.720.131.4
GSI900/120/4683675.863.821.533.3
GSI960/120/4743879.867.421.637.2
GSI1020/120/4804083.870.921.639.2
GSI500/140/4221224.111.910.511.8
GSI540/140/4261429.515.91211.8
GSI600/140/4321838.222.71515.7
GSI660/140/4382043.930.516.119.6
GSI720/140/4442451.93918.623.5
GSI780/140/4502655.846.119.325.5
GSI840/140/4563063.853.221.429.4
GSI900/140/4623267.856.721.831.4
GSI960/140/4683471.860.322.233.3
GSI1020/140/4743879.867.423.837.2
GSI500/160/4221222.311.910.711.8
GSI540/160/4261427.615.912.311.8
GSI600/160/4321836.122.715.515.7
GSI660/160/4442451.93920.119.6
GSI720/160/4442451.93919.523.5
GSI780/160/4502655.846.120.425.5
GSI840/160/4563063.853.222.729.4
GSI900/160/4623267.856.723.331.4
GSI960/160/4683471.860.323.833.3
GSI1020/160/4743879.867.425.637.2
GSI500/180/4221220.311.910.911.8
GSI540/180/4261425.415.912.611.8
GSI600/180/4321833.822.715.915.7
GSI660/180/4442451.93920.719.6
GSI720/180/4442451.93920.123.5
GSI780/180/4502655.846.121.225.5
GSI840/180/4563063.853.223.729.4
GSI900/180/4623267.856.724.531.4
GSI960/180/4683471.860.325.133.3
GSI1020/180/4743879.867.427.237.2
GSI500/200/4221218.311.911.111.8
GSI540/200/4261423.215.912.811.8
GSI600/200/4321831.322.716.215.7
GSI660/200/4442450.33921.119.6
GSI720/200/4442450.33920.723.5
GSI780/200/4502655.846.121.825.5
GSI840/200/4563063.853.224.529.4
GSI900/200/4623267.856.725.431.4
GSI960/200/4683471.860.326.233.3
GSI1020/200/4743879.867.428.537.2

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel

Références Valeurs Caracteristiques - Bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CNA4,0x50 CNA4,0x50 CNA4,0x50 CNA4,0x50
GSI380/90/4849.63.33.23.9
GSI440/90/412613.86.74.65.9
GSI500/90/414817.38.85.86.9
GSI540/90/416819.911.15.67.8
GSI600/90/4201023.916.36.69.8
GSI660/90/4221227.919.27.510.8
GSI720/90/4261431.924.88.212.7
GSI780/90/4281431.924.87.713.7
GSI840/90/4321635.928.48.315.7
GSI900/90/4341839.931.98.816.7
GSI960/90/4382043.935.59.218.6
GSI1020/90/4402043.935.58.719.6
GSI380/100/4849.23.33.33.9
GSI440/100/412613.36.74.85.9
GSI500/100/414816.88.86.16.9
GSI540/100/416819.911.15.97.8
GSI600/100/4201023.916.379.8
GSI660/100/4221227.919.2810.8
GSI720/100/4261431.924.88.812.7
GSI780/100/4281431.924.88.313.7
GSI840/100/4321635.928.48.915.7
GSI900/100/4341839.931.99.516.7
GSI960/100/4382043.935.51018.6
GSI1020/100/4402043.935.59.519.6
GSI540/120/41681911.16.37.8
GSI600/120/4201023.916.37.69.8
GSI660/120/4221227.919.28.710.8
GSI720/120/4261431.924.89.712.7
GSI780/120/4281431.924.89.213.7
GSI840/120/4321635.928.41015.7
GSI900/120/4341839.931.910.716.7
GSI960/120/4382043.935.511.418.6
GSI1020/120/4402043.935.510.819.6
GSI500/140/412614.36.75.25.9
GSI540/140/414816.88.86.96.9
GSI600/140/4181021.813.68.38.8
GSI660/140/4201023.916.389.8
GSI720/140/4241227.921.39.311.8
GSI780/140/4261431.924.810.412.7
GSI840/140/4301635.928.411.414.7
GSI900/140/4321635.928.410.915.7
GSI960/140/4341839.931.911.816.7
GSI1020/140/4382043.935.512.518.6
GSI500/160/412613.36.75.45.9
GSI540/160/414815.88.87.16.9
GSI600/160/4201023.916.38.68.8
GSI660/160/4201023.916.38.49.8
GSI720/160/4241227.921.39.711.8
GSI780/160/4261431.924.81112.7
GSI840/160/4301635.928.412.114.7
GSI900/160/4321635.928.411.715.7
GSI960/160/4341839.931.912.616.7
GSI1020/160/4382043.935.513.518.6
GSI500/180/412612.26.75.55.9
GSI540/180/414814.78.87.26.9
GSI600/180/4201023.916.38.88.8
GSI660/180/4201023.916.38.69.8
GSI720/180/4241227.921.310.111.8
GSI780/180/4261431.924.811.412.7
GSI840/180/4301635.928.412.614.7
GSI900/180/4321635.928.412.215.7
GSI960/180/4341839.931.913.316.7
GSI1020/180/4382043.935.514.318.6
GSI500/200/412611.16.75.55.9
GSI540/200/414813.58.87.36.9
GSI600/200/4201022.716.398.8
GSI660/200/4201022.716.38.89.8
GSI720/200/4241227.921.310.311.8
GSI780/200/4261431.924.811.812.7
GSI840/200/4301635.928.413.114.7
GSI900/200/4321635.928.412.715.7
GSI960/200/4341839.931.913.916.7
GSI1020/200/4382043.935.51518.6

Les valeurs données dans le tableau ci-dessus sont valables pour une application solive sur poutre et solive sur poteau sous réserve de respecter les plans de clouages partiels spécifiques à chaque configuration données dans notre ETE-06/0270 page 17.

Valeurs Caractéristiques sous condition de feu - Connexion bois sur bois

Références ​Valeurs Caractéristiques sous condition de feu - Connexion bois sur bois
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k,fi R4,k,fi
Qté Qté Largeur comprise entre 100 et 139 mm Largeur comprise entre 140 et 200 mm Largeur comprise entre 100 et 139 mm Largeur comprise entre 140 et 200 mm
CNA4.0x75 CNA4.0x75 CNA4.0x75 CNA4.0x75
GSI380/4X1681-3.5-
GSI440/4X22122.5-4.4-
GSI500/4X28143.62.55.34.4
GSI540/4X32164.73.65.95
GSI600/4X38207.366.75.9
GSI660/4X44228.77.37.66.7
GSI720/4X502611.4108.57.6
GSI780/4X562812.811.49.48.5
GSI840/4X623215.414.110.39.4
GSI900/4X68361815.411.110.3
GSI960/4X743819.316.81211.1
GSI1020/4X804020.619.312.912

Les valeurs en situation d'incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.

Valeurs caractéristiques sous condition de feu - Connexion bois sur bois avec vis SSH

Références Valeurs caractéristiques sous condition de feu - Connexion bois sur bois avec vis SSH
Fixations Valeurs caraactéristiques - Bois C24 [kN]
Porteur Porté R1,k,fi
Qté Type Qté Type Largeur de 100 à 139mm Largeur de 140 à 200mm
GSI380/4X2SSH12.0x808CNA4.0x752.7-
GSI440/4X4SSH12.0x8012CNA4.0x754.6-
GSI500/4X4SSH12.0x8014CNA4.0x755.3-
GSI500/4X-AL2SSH12.0x8012CNA4.0x75-3.5
GSI540/4X4SSH12.0x8016CNA4.0x756.5-
GSI540/4X-AL4SSH12.0x8014CNA4.0x75-5.2
GSI600/4X4SSH12.0x8020CNA4.0x756.8-
GSI600/4X-AL4SSH12.0x8018CNA4.0x75-6.5
GSI660/4X6SSH12.0x8022CNA4.0x759.1-
GSI660/4X-AL4SSH12.0x8020CNA4.0x75-6.5
GSI720/4X6SSH12.0x8026CNA4.0x7510-
GSI720/4X-AL6SSH12.0x8024CNA4.0x75-9.7
GSI780/4X6SSH12.0x8028CNA4.0x7510.2-
GSI780/4X-AL6SSH12.0x8026CNA4.0x75-10.1
GSI840/4X6SSH12.0x8032CNA4.0x7510.3-
GSI840/4X-AL6SSH12.0x8030CNA4.0x75-10.1
GSI900/4X6SSH12.0x8036CNA4.0x7510.3-
GSI900/4X-AL6SSH12.0x8032CNA4.0x75-10.2
GSI960/4X6SSH12.0x8038CNA4.0x7510.4-
GSI960/4X-AL6SSH12.0x8034CNA4.0x75-10.3
GSI1020/4X6SSH12.0x8040CNA4.0x7510.4-
GSI1020/4X-AL6SSH12.0x8038CNA4.0x75-10.3

Les valeurs en situation d'incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées dans la poutre portée sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.

Installation

Montage

Fixations

Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETE-04/0013. La fixation sur support rigide nécessite l‘emploi de fixations marquées CE, les préconisations du fabricant doivent être respectées.

Sur porté :

  • Pointes annelées CNA Ø4.0 x 50 mm,
  • Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm,
  • Vis CSA Ø5.0 x 40 mm,
  • Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm,
  • Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.

Sur porteur :
Support bois :

  • Pointes annelées CNA Ø4.0 x 50 mm,
  • Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm,
  • Vis CSA Ø5.0 x 40 mm,
  • Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm,
  • Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.

ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.

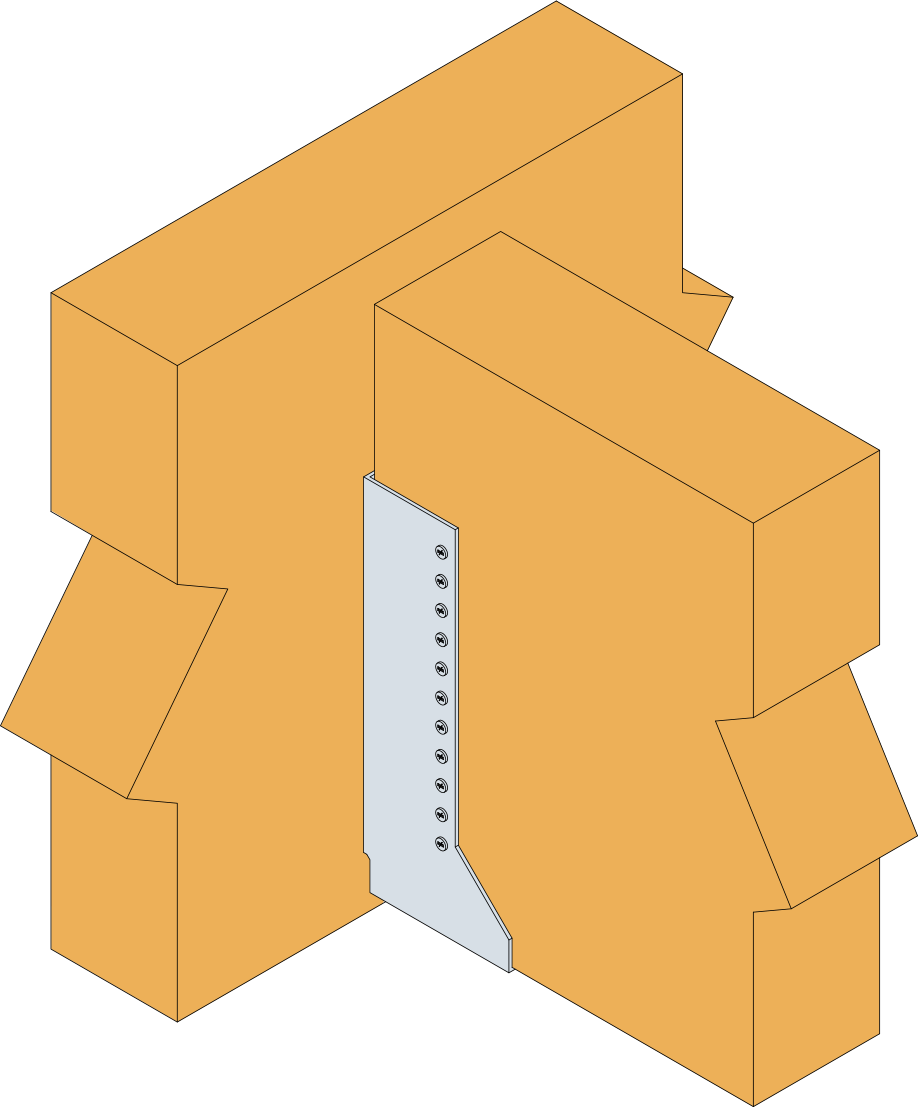

Installation

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur,
  2. Présenter le sabot et préfixer les ailes de chaque côté,
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
  4. Finaliser la fixation sur chaque aile,
  5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Certification

Déclaration de performance (DoP)

fr-dop-e06-0270-issue-6.pdf (99.93 KB)
fr-dop-e06-0270-issue-5.pdf (42.36 KB)
fr-dop-e06-0270-issue-4.pdf (42.32 KB)
a8177731928af7cc1fae3dd86085ee90c89ac36d-pdf.pdf (35.17 KB)
81edc89ec1d64b02a8eede58b6792eb86cc1d997.pdf (35.64 KB)
4511c613f4a24735ecaedb1acc1a4113bf0e585b.pdf (32.75 KB)

Agrément technique (ATE)

eta-060270-sst-rev-9-2024.pdf (14.09 MB)

Produits associés

Téléchargements

  • Assemblages au feu

    Assemblages au feu

    Afin de vous aider à construire des structures plus sûres et à choisir les connecteurs adaptés à votre besoin, Simpson Strong-Tie vous informe sur la résistance au feu de ses produits

Acheter en ligne

No items available.

Meta Navigation fr-FR

Contact

Simpson Strong-Tie France

Simpson Strong-Tie

ZAC des 4 Chemins
85400 Sainte-Gemme-la-Plaine
France

Téléphone

Fax

E-Mail

Website

Social Media
