SAI-SAIL

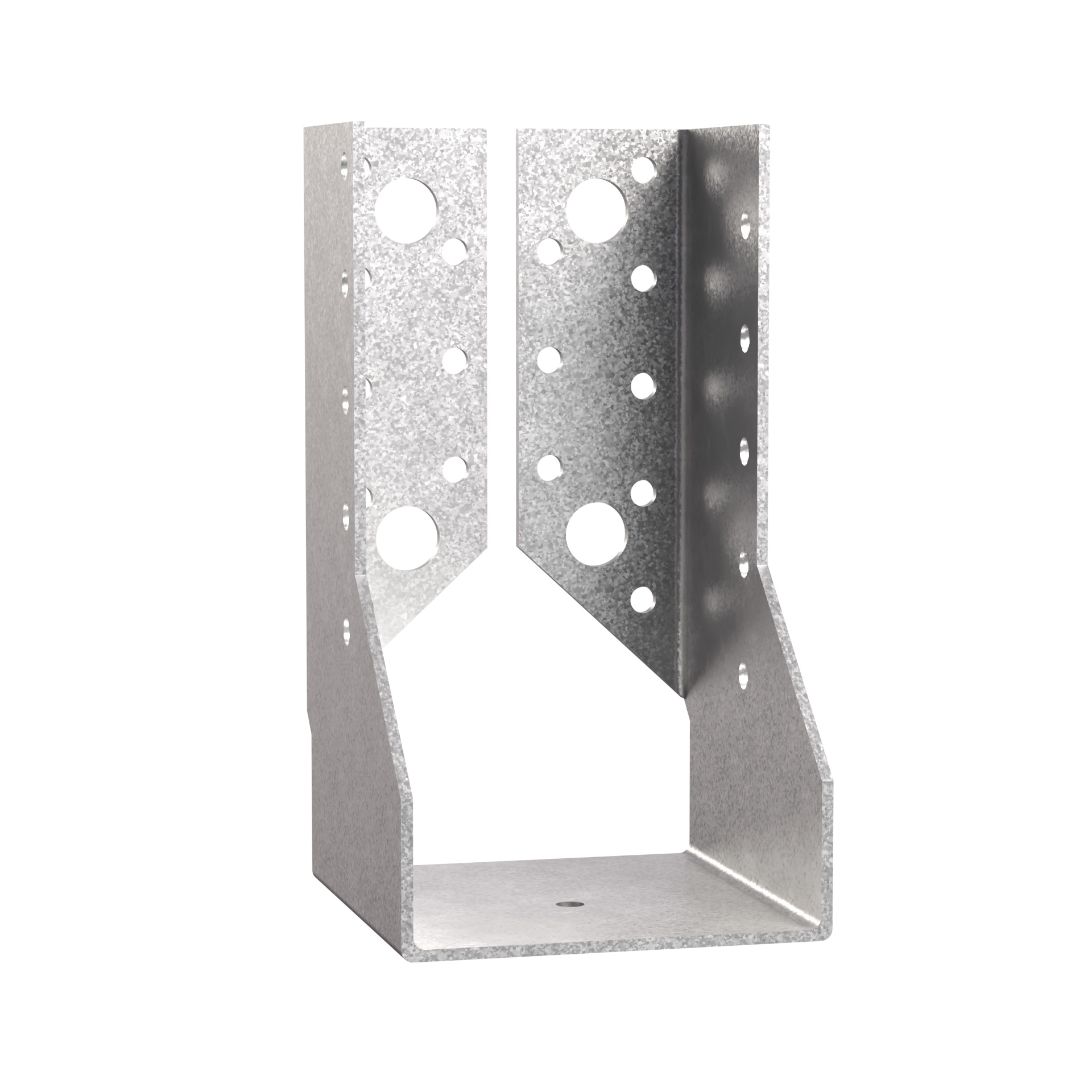

Sabot à ailes intérieures

Le sabot à ailes intérieures SAI est une variante du sabot à ailes extérieures qui permet d’apporter une plus grande discrétion dans l’assemblage. Son utilisation permet de répondre à des cas particuliers tels les assemblages en angle de mur.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 2 mm

Avantages

  • Installation simple et rapide
  • Discrétion de l'assemblage
  • Largeurs au choix selon les plages indiquées.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

  • Solives,
  • Pannes,
  • Lisses et montants de bardage,
  • Poteau poutre...

Données techniques

Dimensions

Développés et largeurs

Références Développé [mm] Avec perçages de pointes uniquement (ailes recoupées) Avec perçages de tirefonds et pointes (ailes entières)
SAI200 200 38 - 63 mm 64 - 80 mm
SAI250 250 38 - 63 mm 64 - 80 mm
SAIL300 300 38 - 79 mm 80 - 116 mm
SAIL340 340 38 - 79 mm 80 - 116 mm
SAIL380 380 38 - 79 mm 80 - 156 mm
SAIL440 440 38 - 79 mm 80 - 156 mm
SAIL500 500 38 - 79 mm 80 - 156 mm

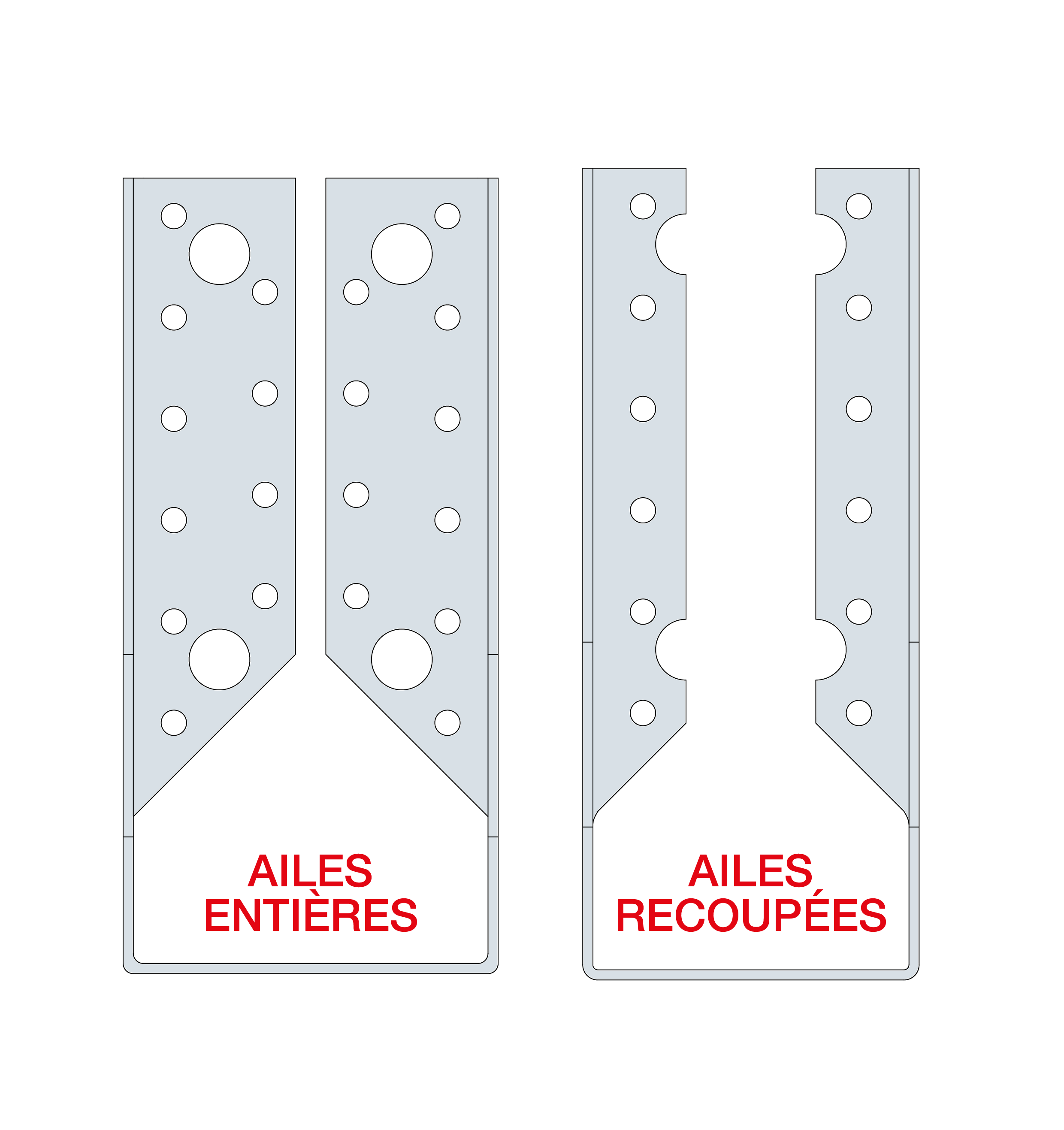

Attention, pour les sabots SAI-SAIL à ailes intérieures de largeurs inférieures à 64 mm(SAI) et 80 mm (SAIL), les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.

Dimensions

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø5
Min. Max. Min. Max.
SAI200/38/2 36 38 91 122 38 81 76 17.5 82 2 4 4
SAI250/38/2 36 38 116 159 38 106 76 17.5 82 2 6 6
SAIL300/38/2 36 38 141 197 38 131 84 18.5 86 2 8 8
SAIL300/40/2 38 40 140 195 40 130 84 18.5 86 2 8 8
SAI200/60/2 58 60 80 105 60 70 76 17.5 82 2 4 4
SAIL300/60/2 58 60 130 180 60 120 84 18.5 86 2 8 8
SAI200/64/2 62 64 78 102 64 68 76 34 82 2 4 4
SAI250/64/2 62 64 103 140 64 93 76 34 82 2 6 6
SAI300/64/2 62 64 128 177 64 118 76 34 82 2 16 9
SAI340/64/2 62 64 148 207 64 138 76 34 82 2 16 10
SAI380/64/2 62 64 168 237 64 158 76 34 82 2 20 12
SAI200/70/2 68 70 75 98 70 65 76 34 82 2 6 4
SAI250/70/2 68 70 100 135 70 90 76 34 82 2 10 6
SAI300/70/2 68 70 125 173 70 115 76 34 82 2 16 9
SAI340/70/2 68 70 145 203 70 135 76 34 82 2 16 10
SAI380/70/2 68 70 165 233 70 155 76 34 82 2 20 12
SAI200/76/2 74 76 72 93 76 62 76 34 82 2 6 4
SAI250/76/2 74 76 97 131 76 87 76 34 82 2 10 6
SAI300/76/2 74 76 122 168 76 112 76 34 82 2 16 9
SAI340/76/2 74 76 142 198 76 132 76 34 82 2 16 10
SAI380/76/2 74 76 162 228 76 152 76 34 82 2 20 12
SAI440/76/2 74 76 192 273 76 182 76 34 82 2 26 15
SAI200/80/2 78 80 70 90 80 60 76 34 82 2 6 4
SAI250/80/2 78 80 95 128 80 85 76 34 82 2 10 6
SAI300/80/2 78 80 120 165 80 110 76 34 82 2 16 9
SAI340/80/2 78 80 140 195 80 130 76 34 82 2 16 10
SAI380/80/2 78 80 160 225 80 150 76 34 82 2 20 12
SAI440/80/2 78 80 190 270 80 180 76 34 82 2 26 15
SAI500/80/2 78 80 220 315 80 210 76 34 82 2 32 18
SAI380/90/2 88 90 155 218 90 145 76 34 82 2 20 12
SAI440/90/2 88 90 185 263 90 175 76 34 82 2 26 15
SAI500/90/2 88 90 215 308 90 205 76 34 82 2 32 18
SAIL380/92/2 90 92 154 216 92 144 84 41.5 86 2 20 10
SAI440/95/2 93 95 183 260 95 173 76 34 82 2 26 15
SAI340/100/2 98 100 130 180 100 120 76 34 82 2 16 10
SAI380/100/2 98 100 150 210 100 140 76 34 82 2 20 12
SAI440/100/2 98 100 180 255 100 170 76 34 82 2 26 15
SAI500/100/2 98 100 210 300 100 200 76 34 82 2 32 18
SAI380/120/2 118 120 140 195 120 130 76 34 82 2 20 12
SAI440/120/2 118 120 170 240 120 160 76 34 82 2 26 15
SAI500/120/2 118 120 200 285 120 190 76 34 82 2 32 18
SAIL440/136/2 134 136 162 228 136 152 84 41.5 86 2 26 13
SAIL500/140/2 138 140 190 270 140 180 84 41.5 86 2 32 16

Valeurs caractéristiques - Solive sur poutre - Clouage total

Références Valeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
SAI200/38/2 4 4 2.8 - 1.5 - 1.8 - 1.2 -
SAI250/38/2 6 6 4.5 - 2.9 - 1.7 - 1.8 -
SAIL300/38/2 8 8 8.1 - 6.2 - 2.8 - 2.5 -
SAIL300/40/2 8 8 8 - 6.2 - 2.9 - 2.5 -
SAI200/60/2 4 4 2.2 3.4 1.5 2.4 2.1 3.3 1.2 2
SAIL300/60/2 8 8 7.3 11 6.2 9.5 3.7 5.3 2.5 3.9
SAI200/64/2 6 4 3.6 5.6 2.1 3.3 2.2 3.3 1.8 2.9
SAI250/64/2 10 6 6.6 10.2 4.2 6.6 3 4.5 3.1 4.9
SAI300/64/2 16 9 11.8 18.1 9.5 14.8 4.2 6.2 4.9 7.8
SAI340/64/2 16 10 14.8 22.2 9.5 14.8 4.3 6.2 4.9 7.8
SAI380/64/2 20 12 19.5 29 13.4 20.7 5 7.2 6.1 9.8
SAI200/70/2 6 4 3.3 5.2 2.1 3.3 2.2 3.4 1.8 2.9
SAI250/70/2 10 6 6.2 9.7 4.2 6.6 3.1 4.7 3.1 4.9
SAI300/70/2 16 9 11.3 17.4 9.5 14.8 4.4 6.5 4.9 7.8
SAI340/70/2 16 10 14.4 21.6 9.5 14.8 4.5 6.6 4.9 7.8
SAI380/70/2 20 12 19 28.4 13.4 20.7 5.3 7.6 6.1 9.8
SAI200/76/2 6 4 3 4.7 2.1 3.3 2.3 3.5 1.8 2.9
SAI250/76/2 10 6 5.8 9.1 4.2 6.6 3.2 4.8 3.1 4.9
SAI300/76/2 16 9 10.8 16.6 9.5 14.8 4.6 6.8 4.9 7.8
SAI340/76/2 16 10 14 21 9.5 14.8 4.7 6.9 4.9 7.8
SAI380/76/2 20 12 18.5 27.7 13.4 20.7 5.5 8 6.1 9.8
SAI440/76/2 26 15 26.5 37.7 19.3 29.6 6 8.6 8 12.7
SAI200/80/2 6 4 2.8 4.4 2.1 3.3 2.3 3.5 1.8 2.9
SAI250/80/2 10 6 5.6 8.7 4.2 6.6 3.2 4.9 3.1 4.9
SAI300/80/2 16 9 10.4 16.1 9.5 14.8 4.6 7 4.9 7.8
SAI340/80/2 16 10 13.6 20.6 9.5 14.8 4.8 7.1 4.9 7.8
SAI380/80/2 20 12 18.2 27.3 13.4 20.7 5.7 8.3 6.1 9.8
SAI440/80/2 26 15 26.1 37.7 19.3 29.6 6.2 8.9 8 12.7
SAI500/80/2 32 18 33.5 44.3 28.3 39.9 6.9 9.7 9.8 15.7
SAI380/90/2 20 12 17.3 26.1 13.4 20.7 5.9 8.8 6.1 9.8
SAI440/90/2 26 15 25.2 37.5 19.3 29.6 6.7 9.6 8 12.7
SAI500/90/2 32 18 33 44.3 28.3 39.9 7.4 10.5 9.8 15.7
SAIL380/92/2 20 10 18.5 26.6 13.4 20.7 5 7.4 6.1 9.8
SAI440/95/2 26 15 24.7 36.8 19.3 29.6 6.8 10 8 12.7
SAI340/100/2 16 10 12 18.4 9.5 14.8 5.3 7.9 4.9 7.8
SAI380/100/2 20 12 16.4 24.8 13.4 20.7 6.2 9.3 6.1 9.8
SAI440/100/2 26 15 24.2 36.2 19.3 29.6 7 10.3 8 12.7
SAI500/100/2 32 18 31.9 44.3 28.3 39.9 7.9 11.3 9.8 15.7
SAI380/120/2 20 12 14.5 22.2 13.4 20.7 6.5 10 6.1 9.8
SAI440/120/2 26 15 22.1 33.4 19.3 29.6 7.6 11.3 8 12.7
SAI500/120/2 32 18 29.7 44.3 28.3 39.9 8.6 12.7 9.8 15.7
SAIL440/136/2 26 13 21.4 32.5 19.3 28.8 4.8 8 8 12.7
SAIL500/140/2 32 16 29 39.9 26.8 35.5 6.5 8.5 9.8 15.7

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel

Références Valeurs Caracteristiques - Bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
SAIL300/40/2 - - - - - - - - - -
SAI250/64/2 6 4 3.7 5.8 2.9 4.5 2 3 1.8 2.9
SAI300/64/2 10 5 7.7 11.8 6.5 10 2.4 3.5 3.1 4.9
SAI340/64/2 10 6 9.7 14.4 6.5 10 2.6 3.7 3.1 4.9
SAI380/64/2 12 6 12.3 17.7 8.7 13.3 2.5 3.6 3.7 5.9
SAI250/70/2 6 4 3.5 5.4 2.9 4.5 2.1 3.1 1.8 2.9
SAI300/70/2 10 5 7.4 11.3 6.5 10 2.4 3.6 3.1 4.9
SAI340/70/2 10 6 9.4 14 6.5 10 2.7 4 3.1 4.9
SAI380/70/2 12 6 12 17.7 8.7 13.3 2.6 3.8 3.7 5.9
SAI250/76/2 6 4 3.2 5 2.9 4.5 2.1 3.2 1.8 2.9
SAI300/76/2 10 5 7.1 10.9 6.5 10 2.5 3.8 3.1 4.9
SAI340/76/2 10 6 9.1 13.6 6.5 10 2.8 4.2 3.1 4.9
SAI380/76/2 12 6 11.8 17.5 8.7 13.3 2.8 4 3.7 5.9
SAI440/76/2 14 8 14.2 21 11.2 17 3.2 4.6 4.3 6.9
SAI200/80/2 - - - - - - - - - -
SAI250/80/2 6 4 3 4.8 2.9 4.5 2.2 3.3 1.8 2.9
SAI300/80/2 10 5 6.9 10.6 6.5 10 2.6 3.9 3.1 4.9
SAI340/80/2 10 6 8.9 13.4 6.5 10 2.9 4.3 3.1 4.9
SAI380/80/2 12 6 11.5 17.2 8.7 13.3 2.8 4.1 3.7 5.9
SAI440/80/2 14 8 14 20.7 11.2 17 3.3 4.7 4.3 6.9
SAI500/80/2 18 10 19.7 26.6 16.8 22.2 3.8 5.4 5.5 8.8
SAI380/90/2 12 6 11 16.5 8.7 13.3 3 4.4 3.7 5.9
SAI440/90/2 14 8 13.5 20 11.2 17 3.5 5.1 4.3 6.9
SAI500/90/2 18 10 19.2 26.6 16.8 22.2 4.1 5.9 5.5 8.8
SAIL380/92/2 10 6 10.4 15.3 8.4 12.7 3 4.5 3.1 4.9
SAI440/95/2 14 8 13.2 19.7 11.2 17 3.6 5.3 4.3 6.9
SAI340/100/2 10 6 7.9 12 6.5 10 3.2 4.8 3.1 4.9
SAI380/100/2 12 6 10.5 15.8 8.7 13.3 3.1 4.6 3.7 5.9
SAI440/100/2 14 8 12.9 19.3 11.2 17 3.7 5.5 4.3 6.9
SAI500/100/2 18 10 18.6 26.6 16.8 22.2 4.4 6.3 5.5 8.8
SAI380/120/2 12 6 9.4 14.3 8.7 13.3 3.3 5 3.7 5.9
SAI440/120/2 14 8 11.7 17.8 11.2 17 4 6 4.3 6.9
SAI500/120/2 18 10 17.4 25.9 16.8 22.2 4.8 7 5.5 8.8
SAIL440/136/2 12 8 11.7 17.3 10.8 16.2 2.1 2.7 3.7 5.9
SAIL500/140/2 16 8 16.1 22.2 13.4 17.7 3.3 4.4 4.9 7.8

Les valeurs données dans le tableau ci-dessus sont valables pour une application solive sur poutre et solive sur poteau sous réserve de respecter les plans de clouages partiels spécifiques à chaque configuration données dans notre ETE-06/0270 page 17.

Installation

Montage

Fixations

Sur porté :

  • Pointes annelées CNA Ø 4.0 x 50 mm,
  • Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm,
  • Vis CSA Ø 5.0 x 40 mm,
  • Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

  • Pointes annelées CNA Ø 4.0 x 50 mm,
  • Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm,
  • Vis CSA Ø 5.0 x 40 mm,
  • Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faible.

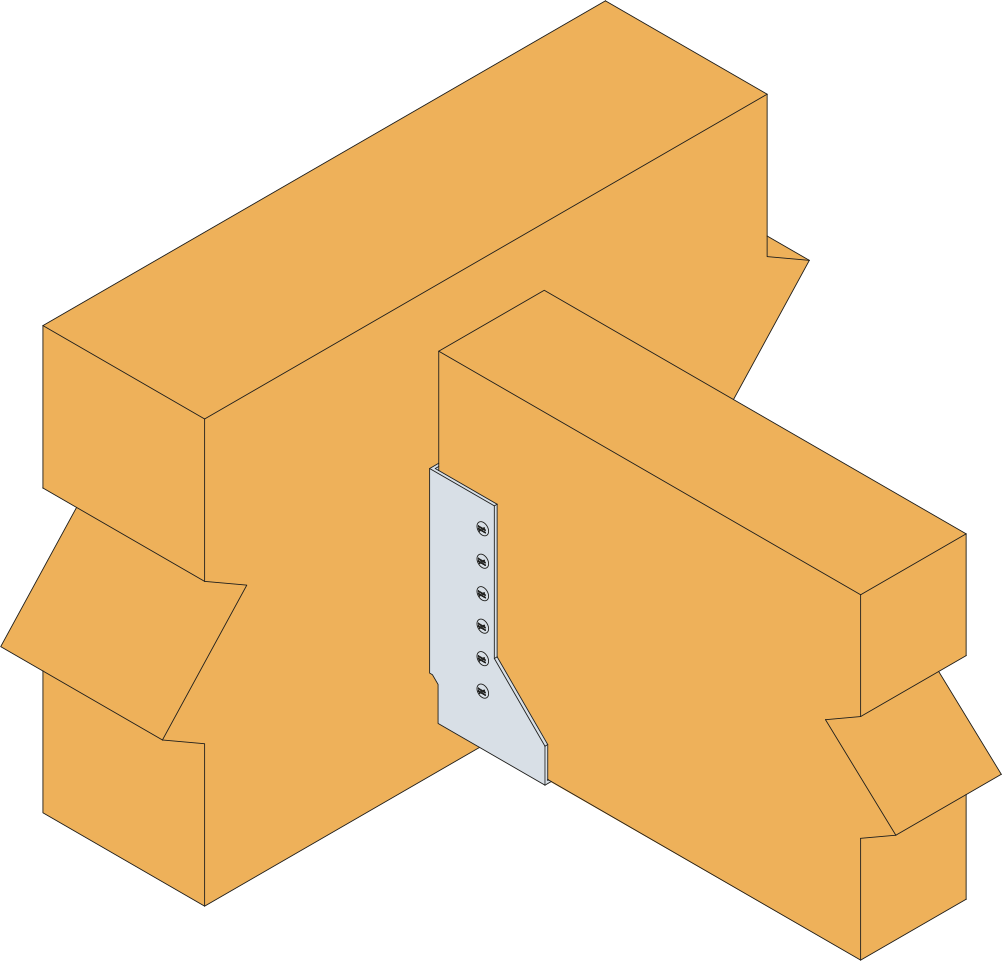

Installation

Sur bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur
  2. Présenter le sabot et préfixer les ailes de chaque côté
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée
  4. Finaliser la fixation sur chaque aile
  5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total

Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
