Connecteur invisible pour montants d'ossature

Le connecteur invisible ICST permet la fixation de montants d‘ossature bois de façon totalement invisible. Ce produit est particulièrement conseillé pour la connexion de murs fermés entre eux.

Fiche technique

Marquage CE

ETA

Classe service 2

Feu R 30

Acier électrozingué 20µm

Intérieur

Feu R 60

Présentation

Images

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : 2 mm.

Avantages

S‘adapte à toutes les sections de bois à partir de 45x120 mm,
Son installation à l‘intérieur du montant bois empêche tout pont thermique,
Tenue au feu 1/2h ou 1h en suivant certaines préconisations. Nous consulter.

Application

Support

Porteur : bois massif, bois composite, lamellé-collé,
Porté : bois massif, bois composite, lamellé-collé.

Domaines d'utilisation

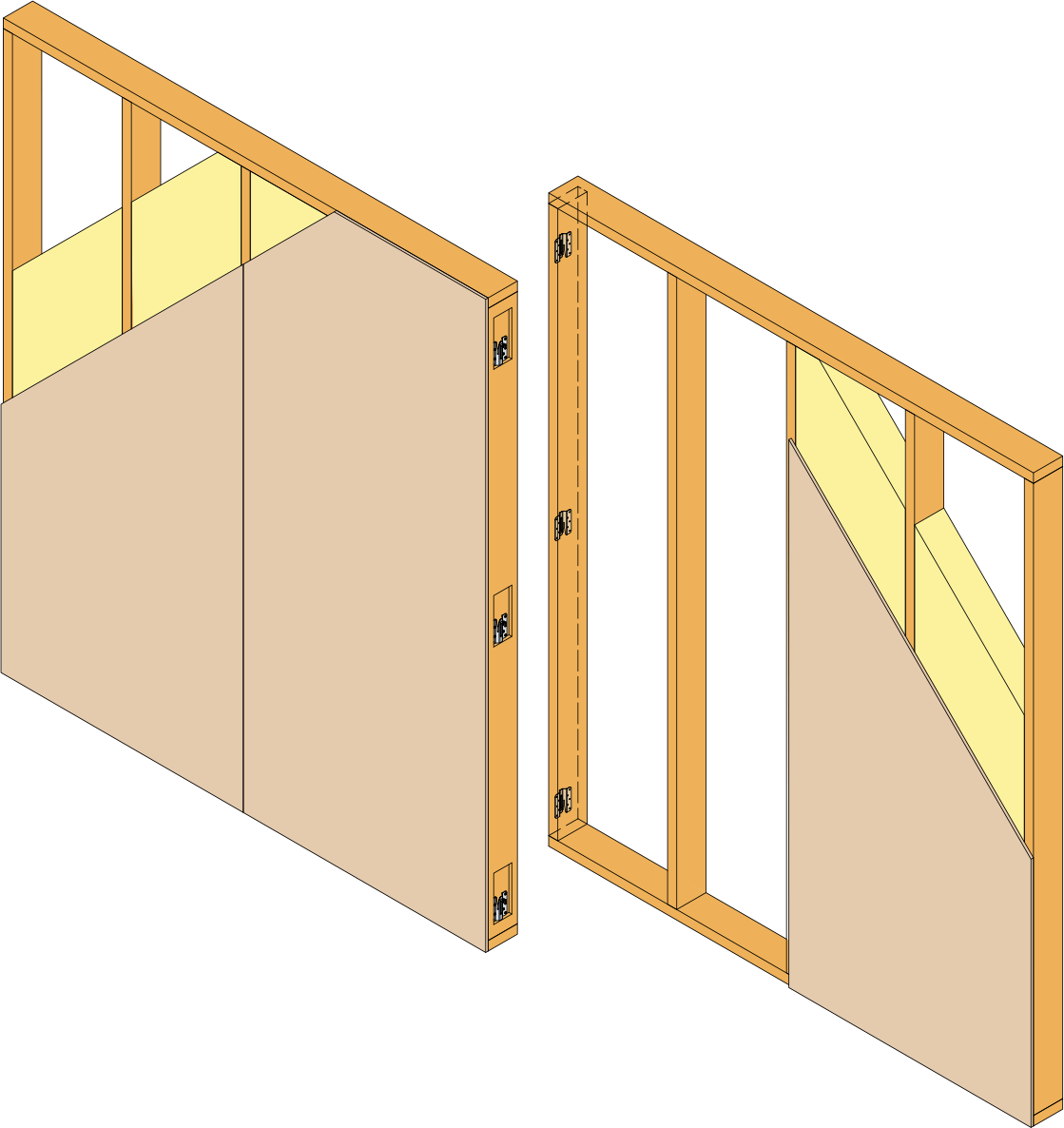

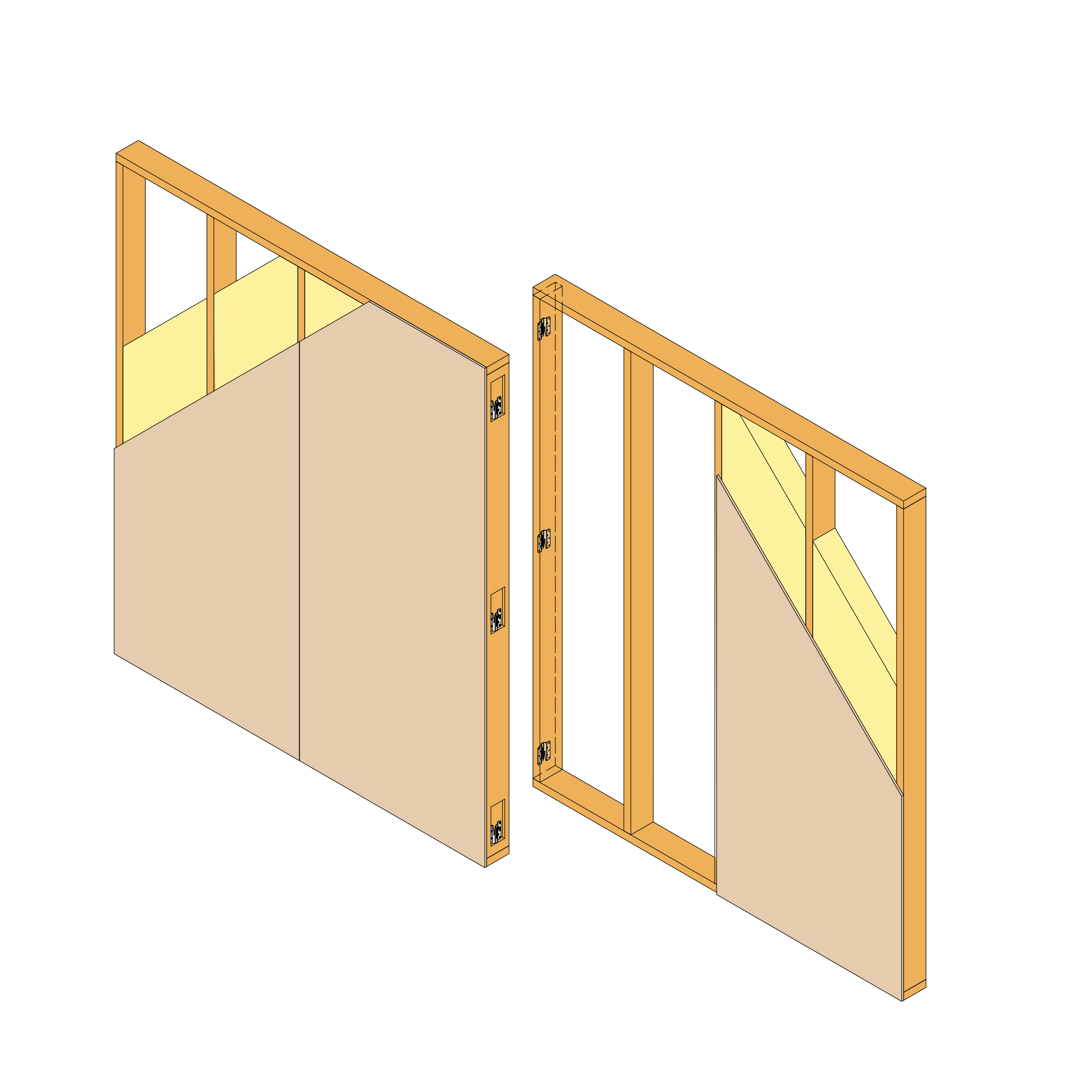

Connexion de montants d‘ossature bois : préconisé dans le cas de murs "fermés" (revêtements extérieurs et intérieurs du mur installé),
Fixation uniquement bois sur bois.

Données techniques

Dimensions

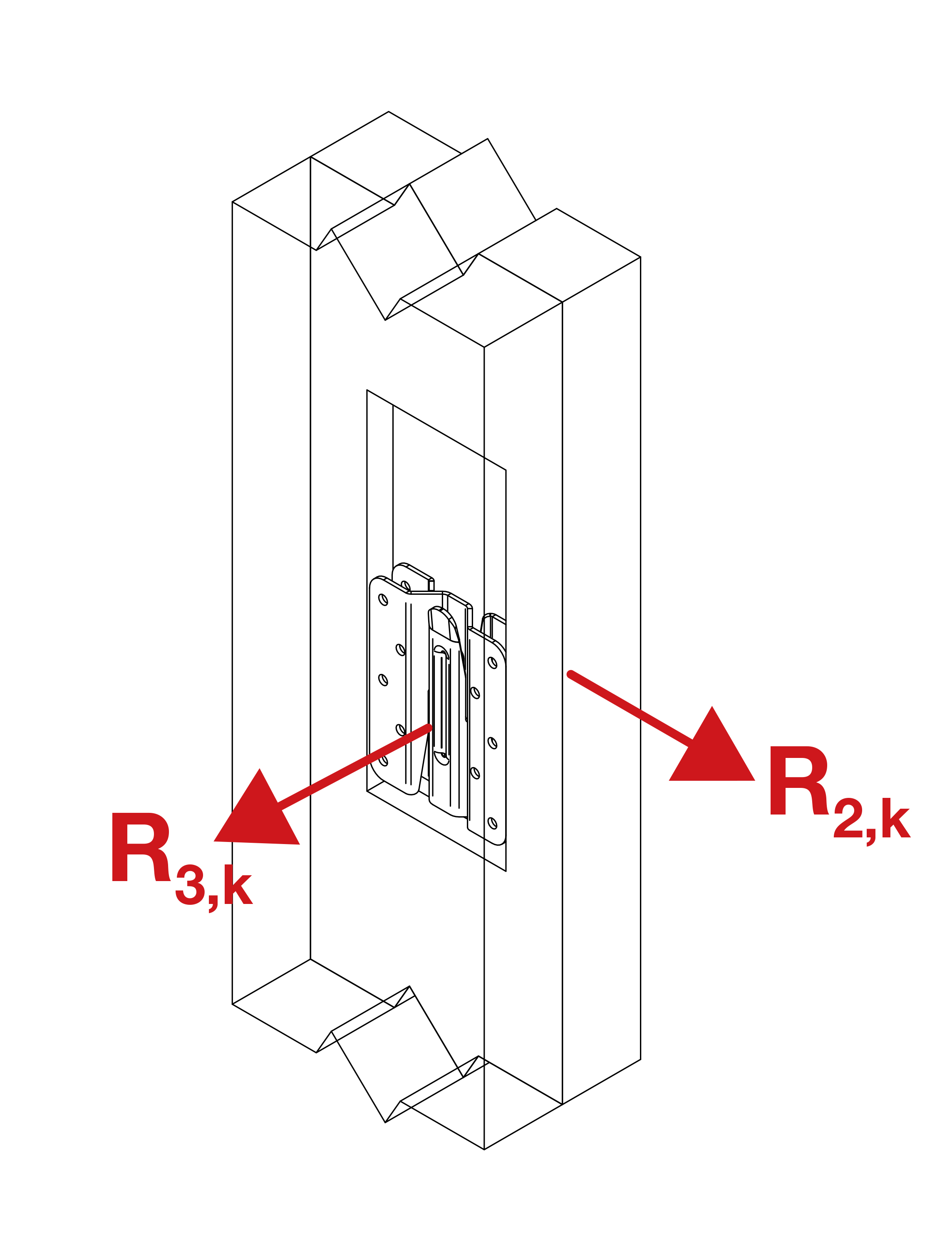

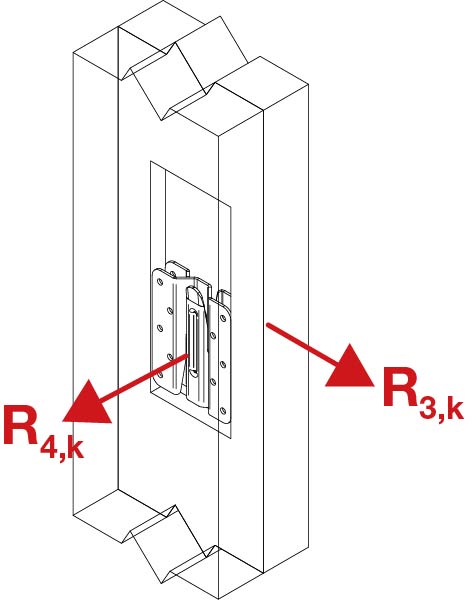

Valeurs Caractéristiques

Références	Dimensions [mm]				Fixations		Valeurs Caractéristiques - Bois C24 [kN]
	A	B	C	D	Premier montant	Deuxième montant	R_2,k	R_3,k
	A	B	C	D	Premier montant	Deuxième montant	CNA4.0x35	CNA4.0x35
ICST	78	100	15	2	10	10	11.2	2.4

Installation

Montage

Installation

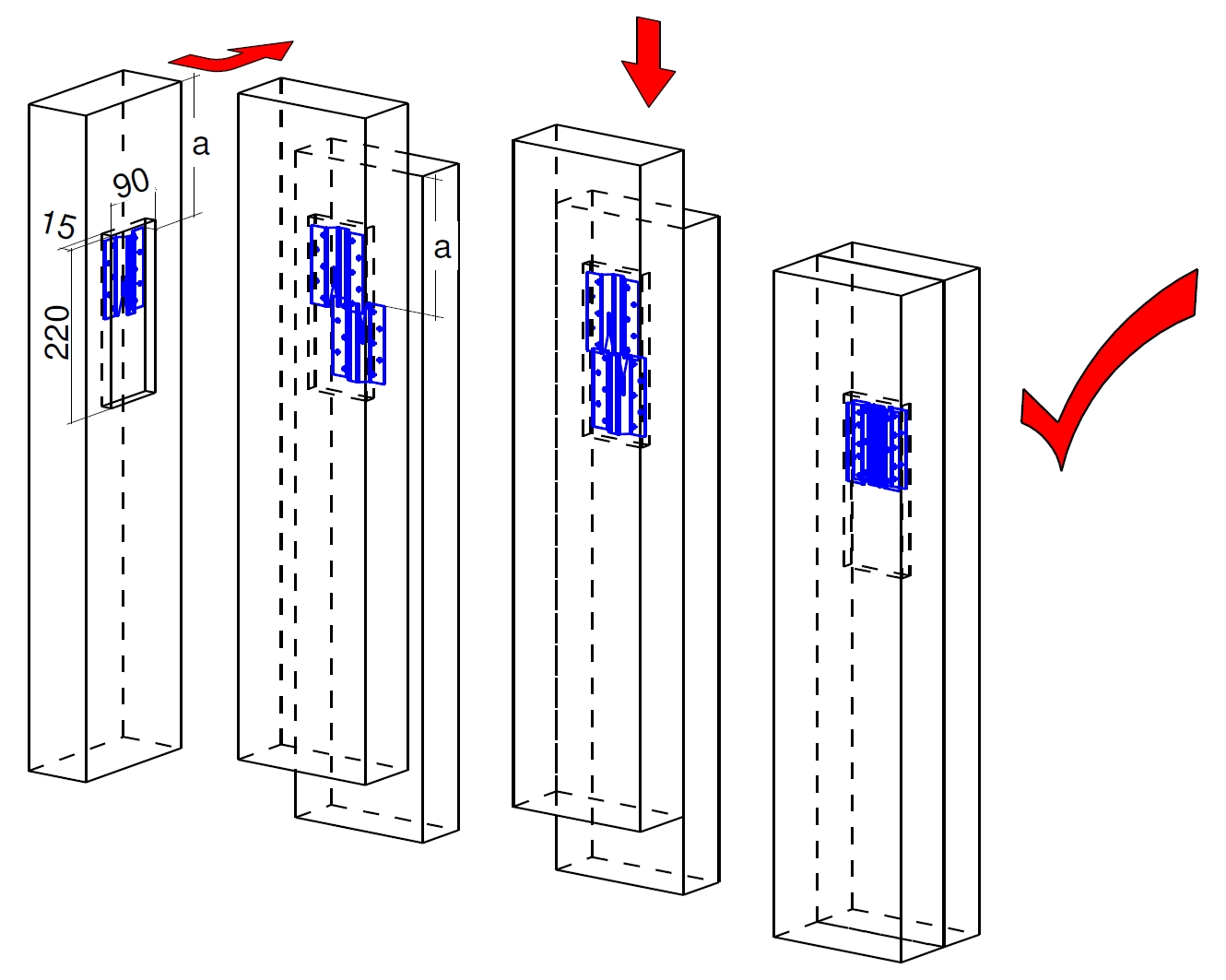

L'ICST s'utilise par paire. Son installation ne nécessite la réalisation d'un lamage que sur un seul montant au choix de l'utilisateur. Ce lamage doit avoir une profondeur de 15 mm, une largeur de 90 mm et une longueur minimum de 220 mm. La distance minimum de l'ICST par rapport aux extrémités des montants est de 100 mm,

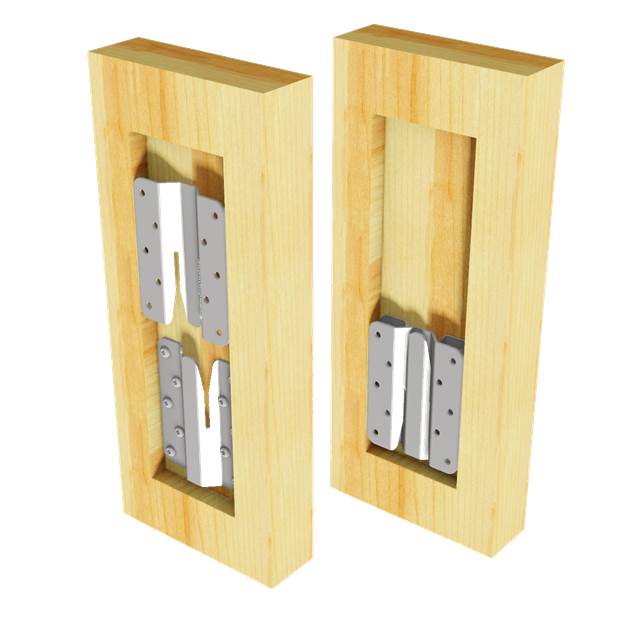

Les deux parties de l'ICST se retrouvent face à face en position finale. L'assemblage des 2 éléments bois est facilité par une patte centrale de guidage sur la partie mâle,
Plus de deux paires peuvent être utilisées par montant pour des charges plus importantes ou pour des raisons constructives. Il est nécessaire de bien respecter la notice de montage disponible dans l'onglet "Notes Techniques".

Options

Peut correspondre à une application en pente ou en angle, dans le cas où les montants sont dans le même plan.

Présentation du système

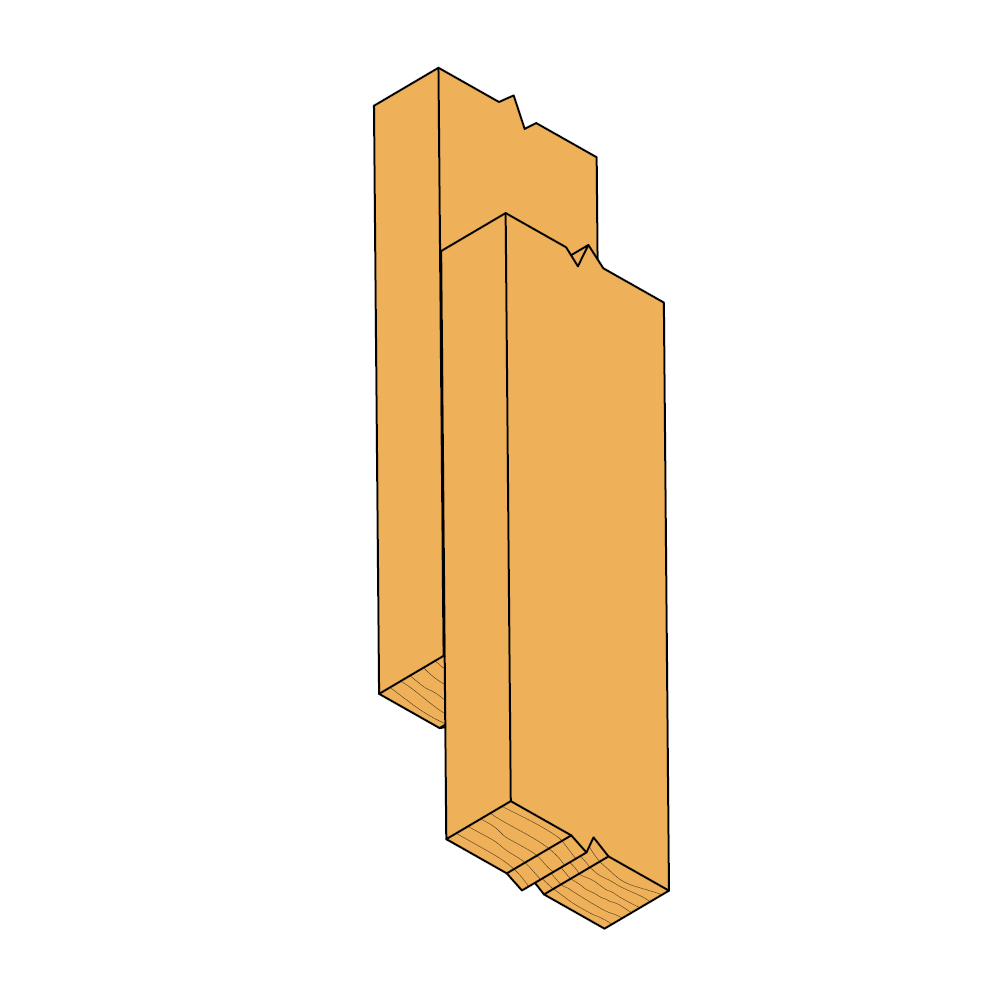

Accrochage des deux éléments

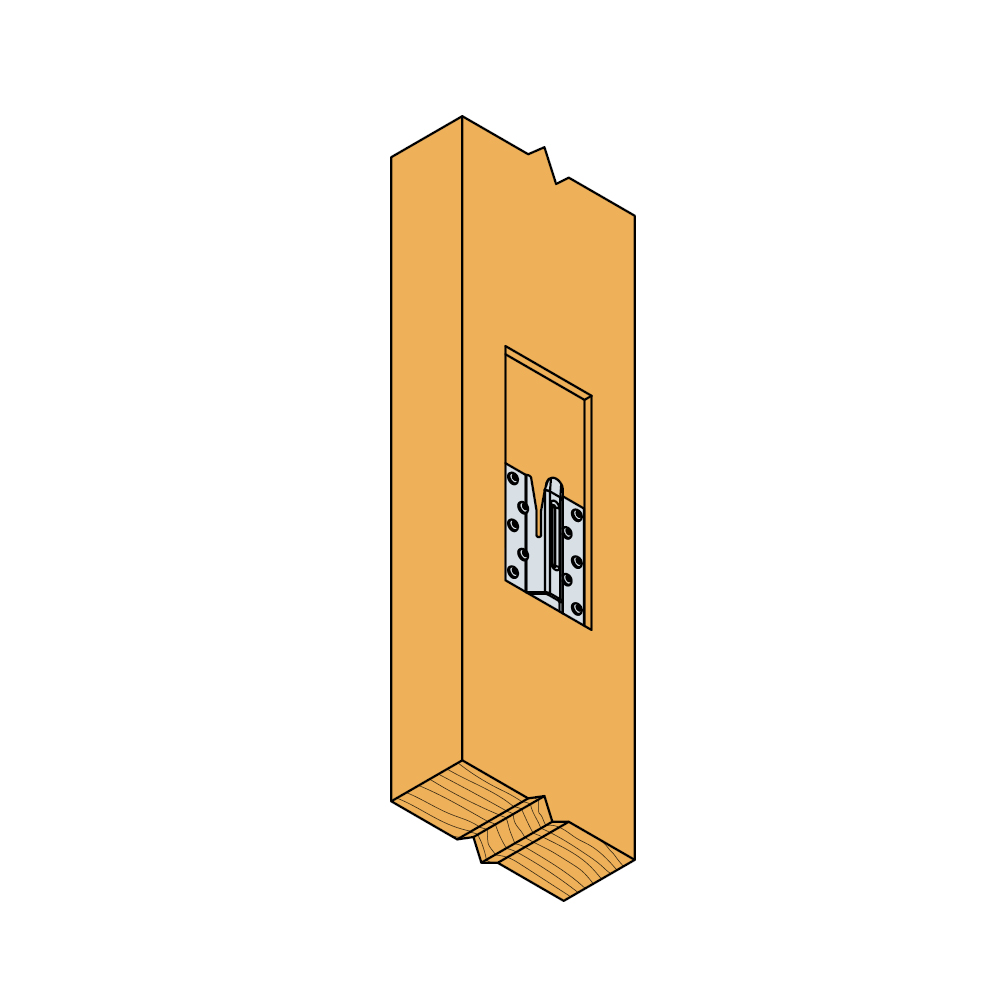

Assemblage final

Etapes d'installation
