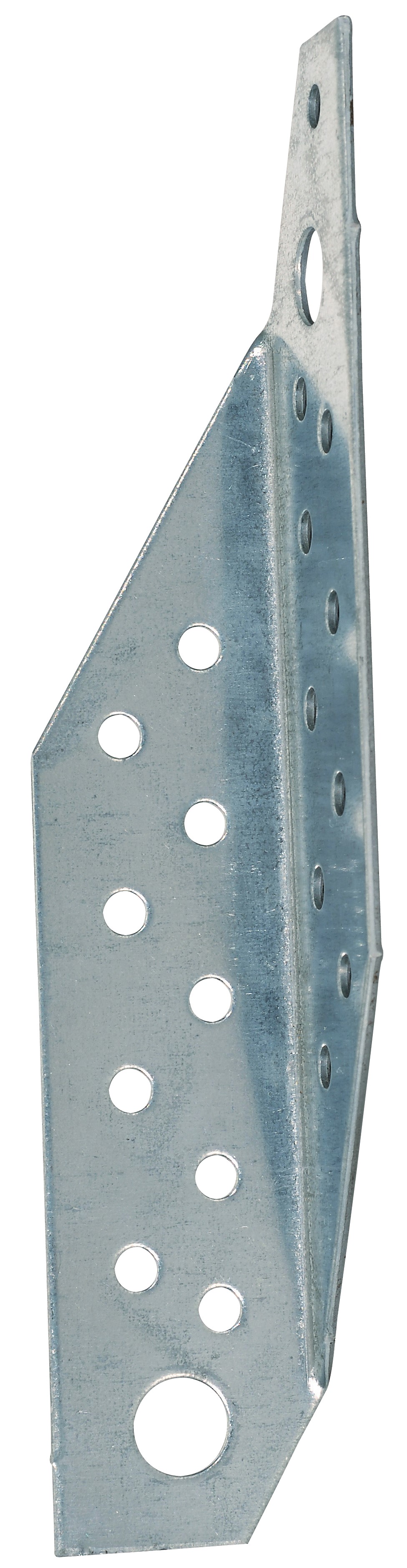

PSTD/G

Patte de solivage trapézoïdale

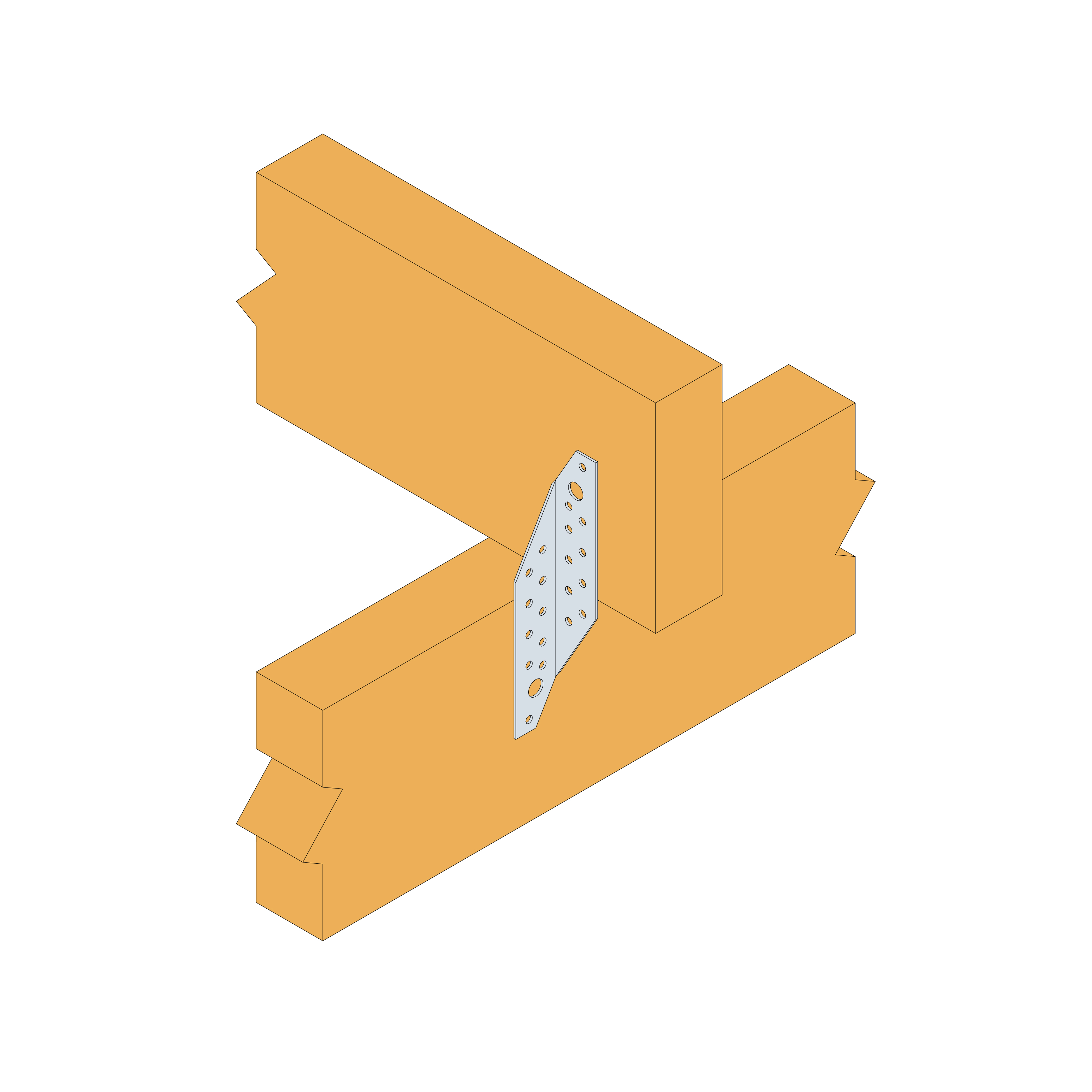

Les pattes de solivage droite ou gauche PSTD/G permettent d'assembler deux pièces de bois se chevauchant à 90°.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages

  • Polyvalence d'utilisation pour la fixation d'éléments bois se croisant à 90°.

Application

Support

  • Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
  • Porté : bois massif, bois lamellé-collé, bois et profilés composites.

Domaines d'utilisation

  • Fixation d'éléments bois se croisant à 90°.

Données techniques

Dimensions

Dimensions et valeurs caractéristiques

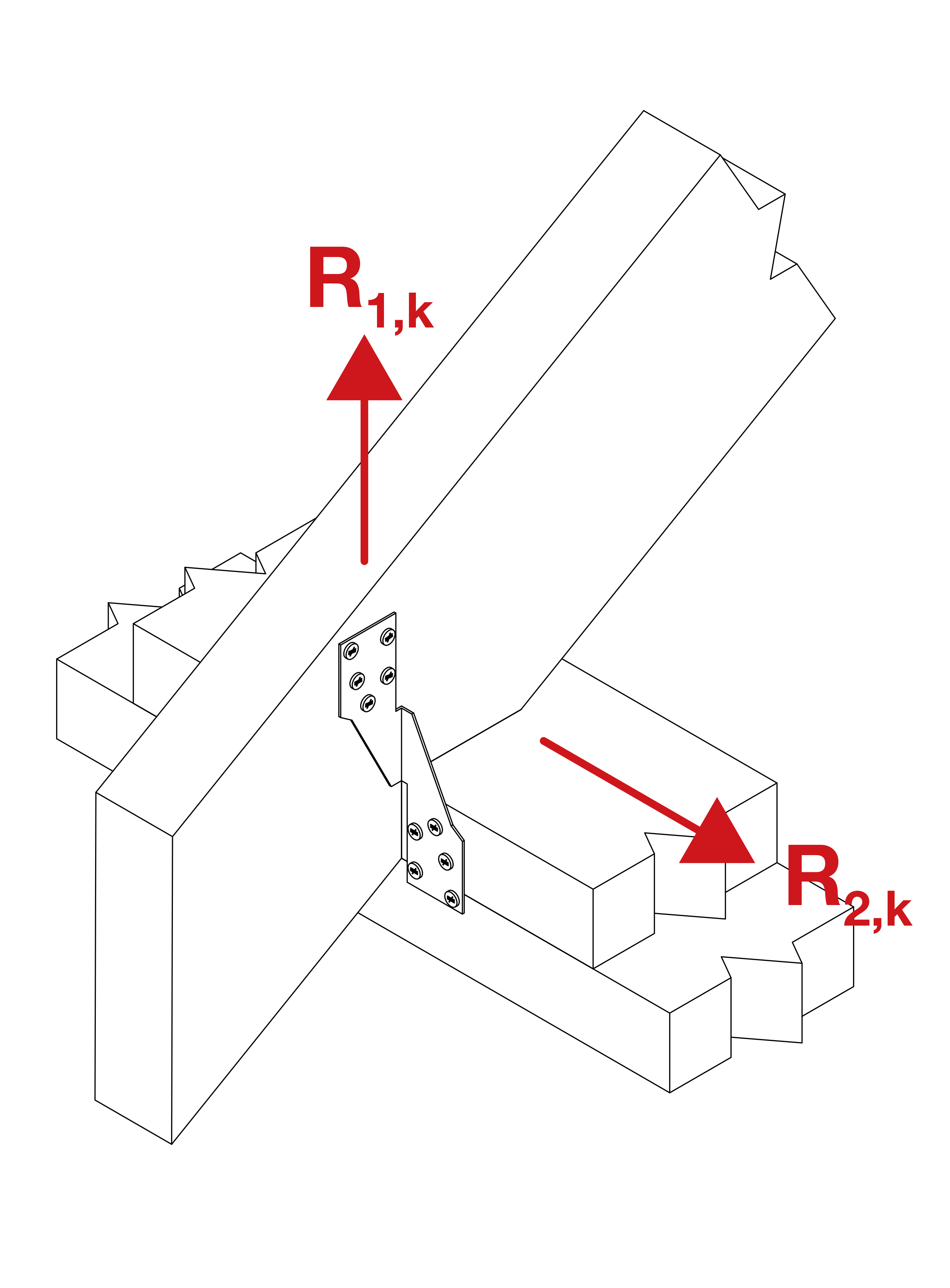

Références Dimensions [mm] Perçages Nb. pointes par connecteur Résistances caractéristiques [kN]
A B C E Ep. Pointes Boulons CNA4.0x35 CNA4.0x50
Nb. Diamètre Nb. Diamètre R1,k(*) R2,k(*) R1,k(*) R2,k(*)
PSTD180/30/1.530180301541.522Ø52Ø11108.73.88.74.8
PSTG180/30/1.530180301541.522Ø52Ø11108.73.88.74.8

Installation

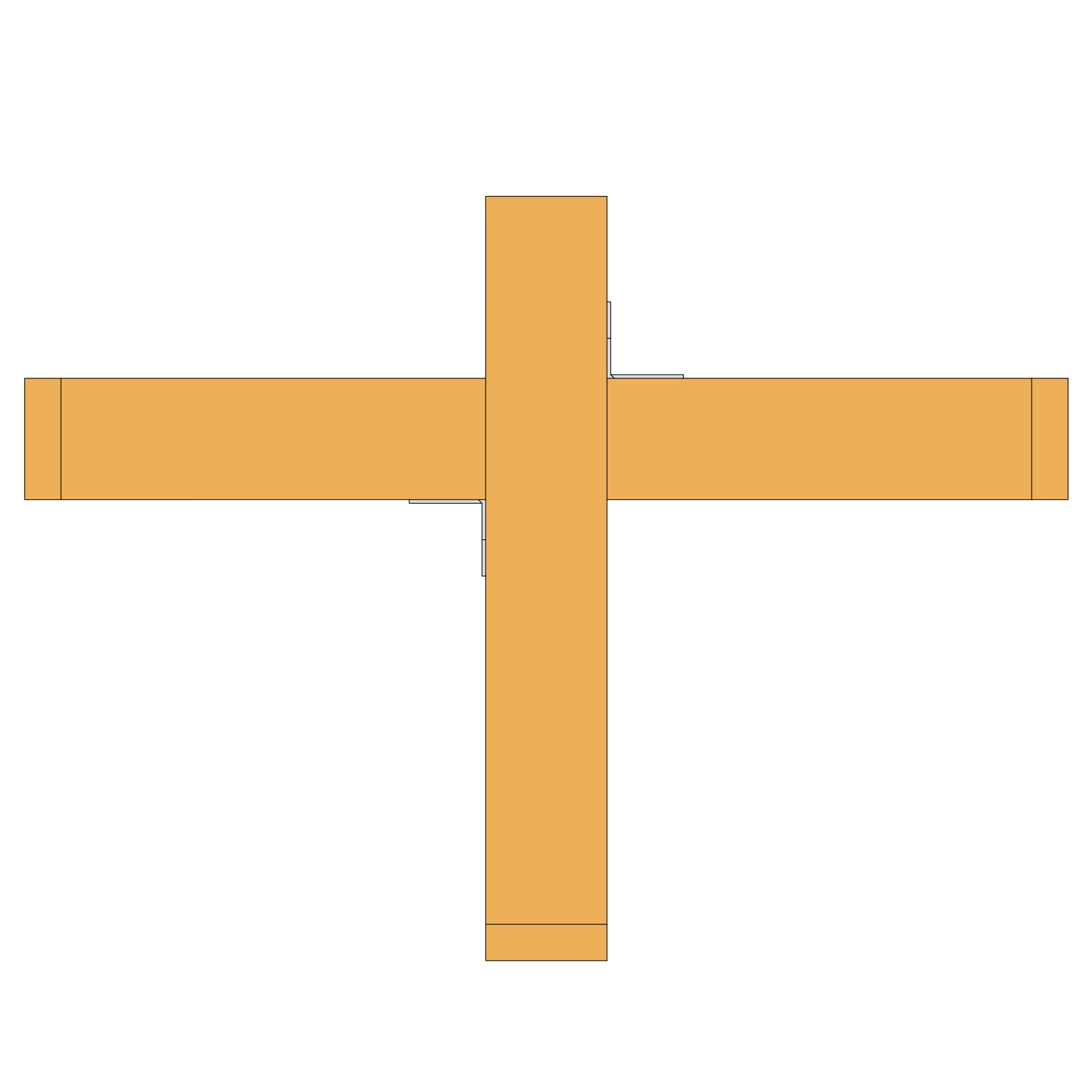

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø 4.0,
  • Vis autoforeuses.

Sur béton :

  • Chevilles Ø 10 mm.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
