JHR/L

Sabot à une aile repliée à l'intérieur

Les sabots à aile repliée à l'intérieur JHR/L sont spécialement conçus pour la fixation de solives dans les angles, les sabots à aile repliée à l'intérieur JHR/L offrent les mêmes avantages que les SAE. Ils existent dans leur version gauche ou droite.

Fiche technique
Marquage CE
Marquage CE
ETA
ETA
Label traçabilité totale
Label traçabilité totale
Intérieur
Intérieur
Acier galvanisé Z275
Acier galvanisé Z275
EPD
EPD
Classe service 2
Classe service 2

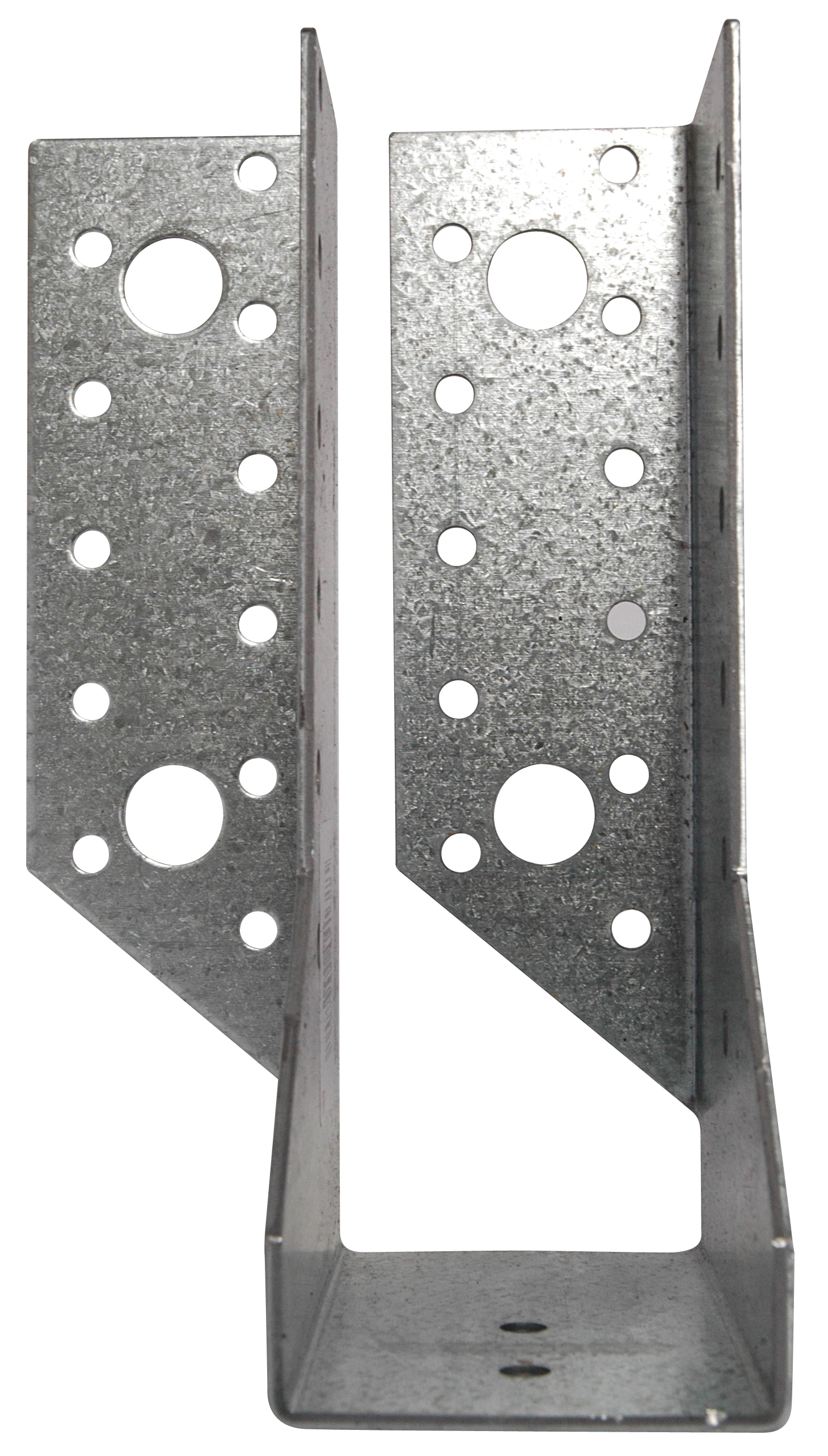

JHL face.JPG

Présentation

Images


Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2 mm.

Avantages

  • Utilisable en angle de mur,
  • Permet de se rapprocher de l'extrémité du porteur.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé,
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés.

Domaines d'utilisation

  • Solives,
  • Pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement, d‘assemblages existants, ...

Données techniques

Dimensions

Dimensions

Dimensions
RéférenceDimensions des connecteurs
Dimensions[mm]Perçages sur porteurPerçages sur portéAutre
A[mm]B[mm]C[mm]D[mm]F[mm]Ep.[mm]RondRond Poids[kg]
Ø5[mm]Ø13[mm]Ø5[mm]
JHR34462461478441.5862224120.43
JHL34462461478441.5862224120.43

Valeurs caractéristiques - Solive sur poutre - Clouage total

Dimensions

Valeurs caractéristiques - Solive sur poutre - Clouage total
Valeurs caractéristiques - Solive sur poutre - Clouage total
RéférenceCapacité du sabot de solive
Valeurs Caractéristiques - Bois sur bois - Clouage total
FixationsValeurs Caractéristiques - Bois de classe C24[kN]
PorteurPortéR₂,ₖR₁,ₖ
QtéTypeQtéType
JHR3446222.0CNA4.0x5012CNA4.0x3513.38.8
JHL3446222.0CNA4.0x5012CNA4.0x3513.38.8

Installation

Montage

Fixations

Sur les ailes :

  • Pointes annelées CNA Ø4,0 x 50 mm.

Sur les flancs :

  • Pointes annelées CNA Ø4,0 x 35 mm.

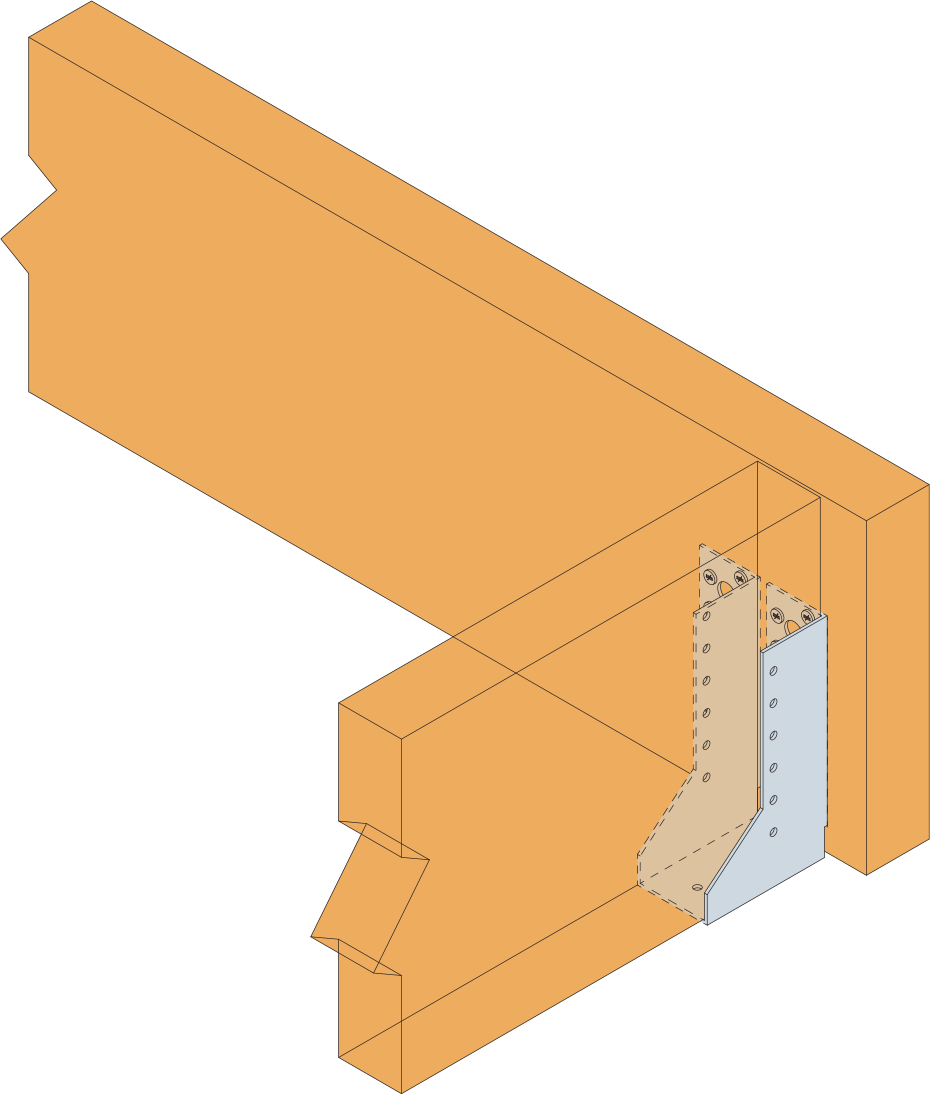

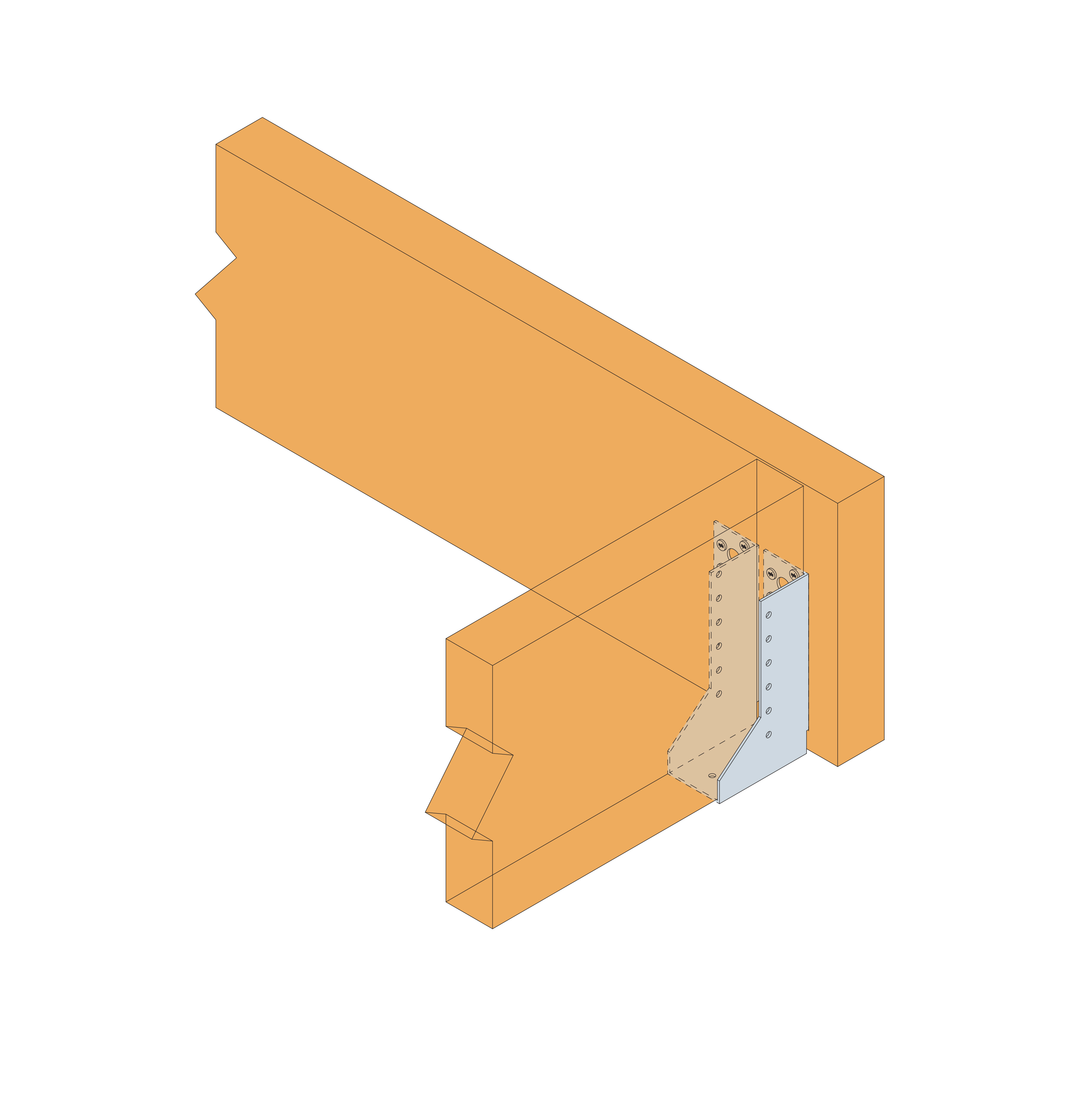

Installation

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur.
  2. Présenter le sabot et préfixer les ailes de chaque côté.
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
  4. Finaliser la fixation sur chaque aile.
  5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Certification

Déclaration de performance (DoP)

fr-dop-e06-0270-07-s.pdf
Afficher l'historique
fr-dop-e06-0270-issue-6.pdf
fr-dop-e06-0270-issue-5.pdf
fr-dop-e06-0270-issue-4.pdf
a8177731928af7cc1fae3dd86085ee90c89ac36d-pdf.pdf
81edc89ec1d64b02a8eede58b6792eb86cc1d997.pdf
4511c613f4a24735ecaedb1acc1a4113bf0e585b.pdf

Agrément technique européen (ATE)

eta-060270-sst-rev-9-2024.pdf
Pas d'historique disponible

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Produits associés

Bibliothèque CAO et BIM

2D

JHR34462

JHL34462

3D

JHR34462

JHL34462

3D simplifié

JHR34462

JHL34462
