Connexions pour assemblage des charpentes bois

AG713

Sabot à bretelles

Le sabot à bretelles AG713 offre la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

Acier galvanizé S250GD + Z275 selon NF EN 10346,
Épaisseur : 1,2 mm.

Avantages

Permet le décalage de la poutre portée par rapport à la porteuse.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé,
Porté : poutres en I, bois massif, bois composite, ...

Domaines d'utilisation

Fixation de chevrons,
Solives,
Chevêtres, ...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]							Perçages sur porteur	Perçages sur porté
Références	A	B	C	D	E	F	t	Ø5 [mm]	Ø5 [mm]
AG713/80	80	110	60	30	445	61.5	1.5	84	18
AG713/90	90	105	60	30	440	61.5	1.5	84	18
AG713/100	100	100	60	30	435	61.5	1.5	84	18
AG713	38-100	(300-A)/2	60	30	(970-A)/2	61.5	1.5	84	18

Valeurs caractéristiques - Bois sur Bois - Ailes à plat

Références	Valeurs caractéristiques - Bois sur Bois - Ailes à plat
	Fixations		Valeurs caractéristiques - Bois C18 [kN]		Valeurs caractéristiques - Bois C24 [kN]		Valeurs caractéristiques - Bois SCL [kN]
	Porteur	Porté	R_1.k	R_2.k	R_1.k	R_2.k	R_1.k	R_2.k
	Qté	Qté	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50
AG713/80	20	4	21.4	5.7	24.3	5.7	28.2	6.7
AG713/90	20	4	23.2	5.7	26.3	5.7	29.7	6.7
AG713/100	20	4	24.8	5.7	28.1	5.7	29.7	6.7
AG713	20	4	21.4	5.7	24.3	5.7	28.2	6.7

Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus

Références	Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus
	Fixations			Valeurs caractéristiques - Bois C18 [kN]		Valeurs caractéristiques - Bois C24 [kN]		Valeurs caractéristiques - Bois SCL [kN]
	Porteur		Porté	R_1.k	R_2.k	R_1.k	R_2.k	R_1.k	R_2.k
	Platine haute	Face	Qté	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50
	Qté	Qté	Qté	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50	CNA4.0x50
AG713/80	4	2	4	11.4	5.4	12.1	5.7	14.2	6.7
AG713/90	4	2	4	11.4	5.4	12.1	5.7	14.2	6.7
AG713/100	4	2	4	11.4	5.4	12.1	5.7	14.2	6.7
AG713	4	2	4	11.4	5.4	12.1	5.7	14.2	6.7

Installation

Montage

Fixations

Sur le porté :

Pointes annelées CNA Ø4,0x50.

Sur le porteur bois :

Pointes annelées CNA Ø4,0x50.

Installation

2 configurations possibles :

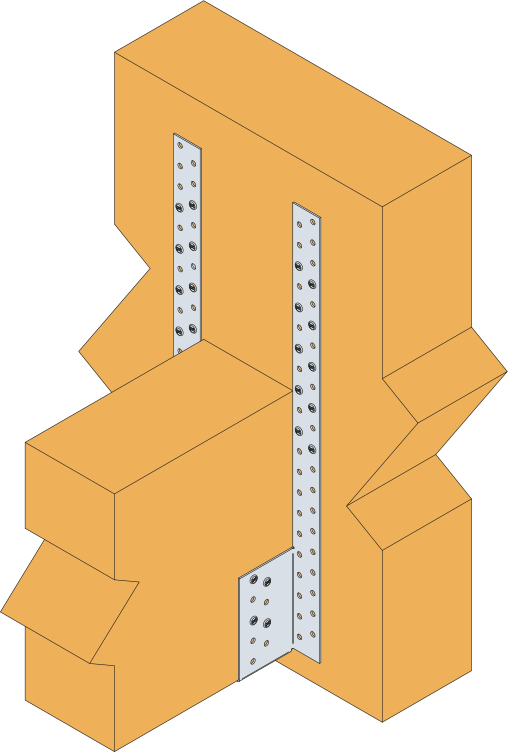

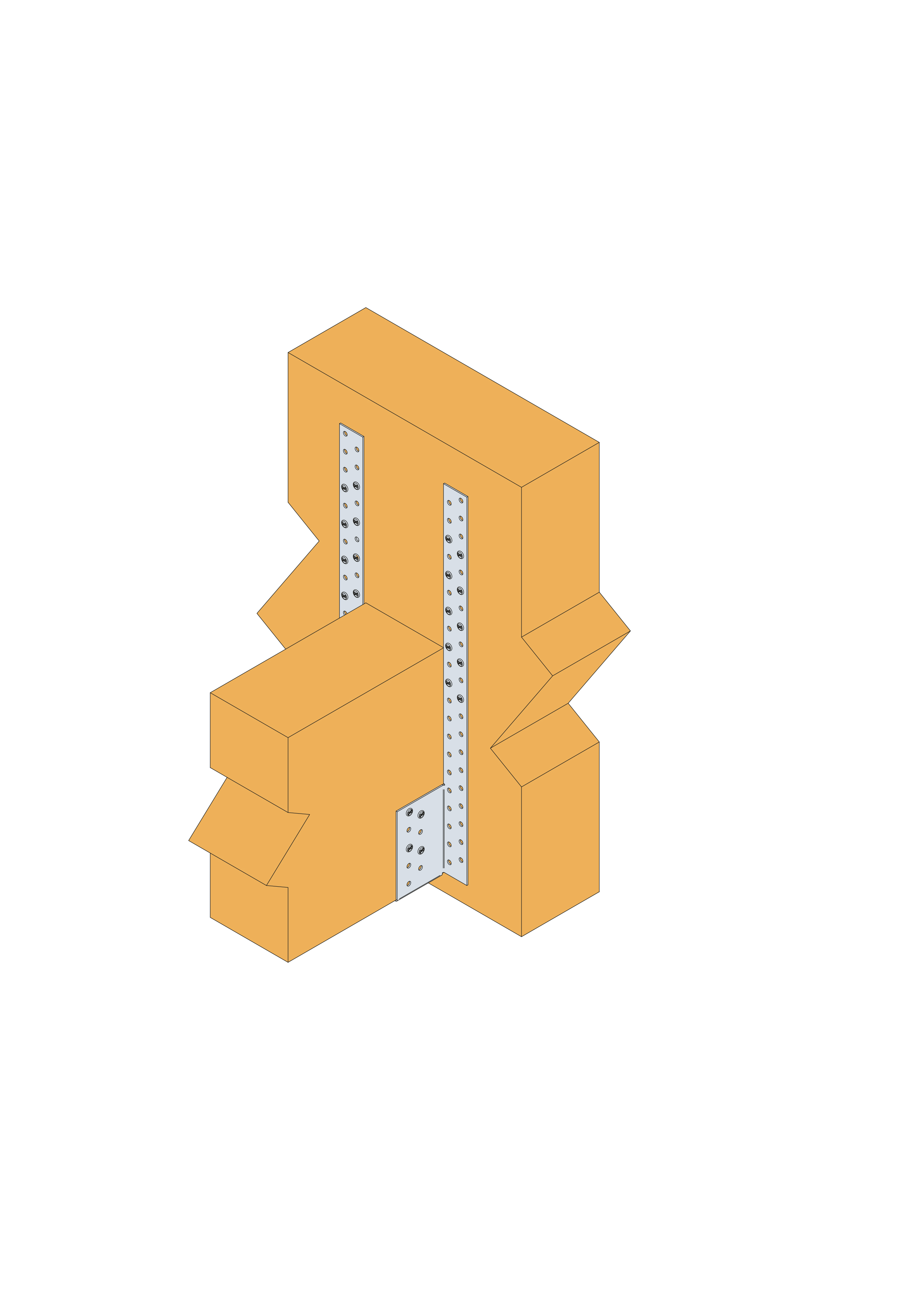

Ailes à plat, montage traditionnel à l'identique des sabots à ailes extérieures,
Ailes pliées pour ajuster la hauteur du sabot par rapport à l'élément porteur. Clouer les ailes rabattues.

Certification

Déclaration de performance (DoP)

fr-dop-e06-0270-issue-6.pdf (99.93 KB)

2018-02-16

fr-dop-e06-0270-issue-5.pdf (42.36 KB)

2017-05-02

fr-dop-e06-0270-issue-4.pdf (42.32 KB)

2014-09-02

a8177731928af7cc1fae3dd86085ee90c89ac36d-pdf.pdf (35.17 KB)

2013-06-20

81edc89ec1d64b02a8eede58b6792eb86cc1d997.pdf (35.64 KB)

2013-03-01

4511c613f4a24735ecaedb1acc1a4113bf0e585b.pdf (32.75 KB)

Agrément technique (ATE)

eta-060270-sst-rev-8-2022-2.pdf (10.42 MB)
