ETC392

Etrier pour croupe

L'ETC392 est le dernier produit développé dans la gamme des étriers pour croupe. Il permet la réalisation d'une croupe en assemblant les demi-fermes d'arêtier et d'empannon. Il a spécialement été conçu pour la fixation sur ferme avec entrait porteur de 97 mm minimum.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

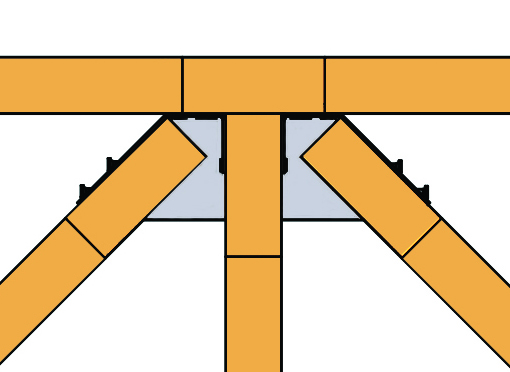

ETC 392 - Assemblage 2 arêtiers simples + 1 empannon

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur 2 mm.

Avantages

  • Reprise de charges descendantes et ascendantes élevées,
  • Compatible avec une ferme industrielle avec entrait porteur de 97 mm...

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, fermes industrielles...
  • Porté : bois massif, fermes industrielles...

Domaines d'utilisation

  • Fixation de fermettes pour la réalisation de croupes.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages
A B C D F t Porteur Porté
Ø5 Flancs Fond
Ø5 Ø5 x 7,5 Ø5
ETC3923819568541022241064

L'ETC392 est en cours de marquage CE.

Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 97 mm - 1 empanon + 2 arêtiers

Références Valeurs Caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 1 empanon + 2 arêtiers
Section de bois et fixations Valeurs Caractéristiques - Porteur ≥ 97 mm -
Bois C24 [kN]
Porteur Empanon Arêtier R1.k R2.k
CNA4,0x35 Nb de plis Hauteur min. CNA4,0x35 Nb de plis Hauteur min. CNA4,0x35 Empanon Arêtier Total Empanon Arêtier Max.
ETC392261976197144.48.8223.36.616.6

Les valeurs descendantes sont calculées comme: R1,k = min (Empanon + 2*Arêtier; Total)
Les valeurs ascendantes sont calculées comme: R2,k = min (Empanon + 2*Arêtier; Max)

La répartition de charge est la suivante : 20% sur l'empanon, 40% sur chaque arêtier

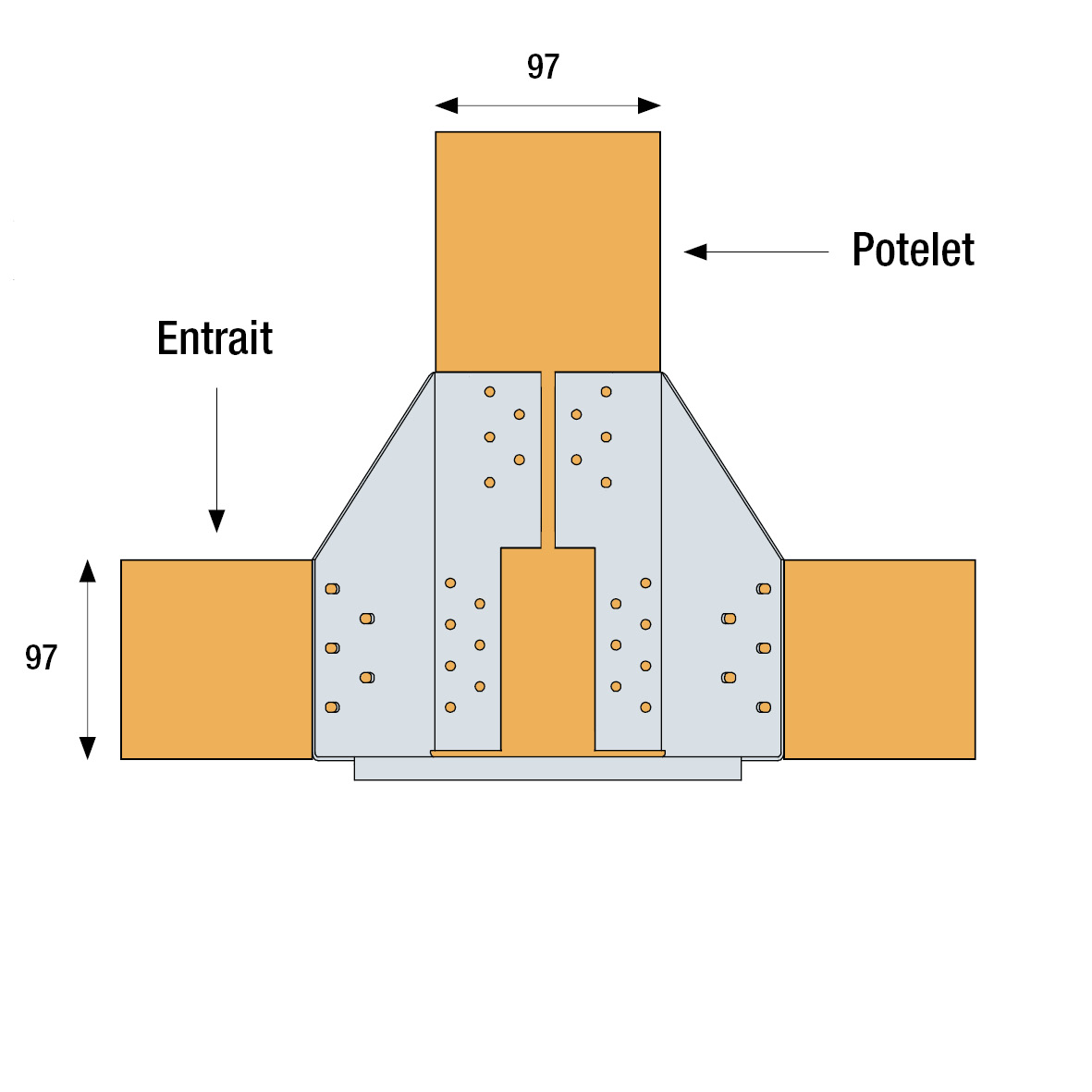

L'utilisation d'un ETC392 requiert l'installation d'un poinçon d'une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l'Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l'étrier, en fonction de l'épaisseur du support et de la dimension de l'élément vertical. L'utilisation d'un porteur d'épaisseur 147 mm doit également être vérifiée.
Enfin, les élements porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.

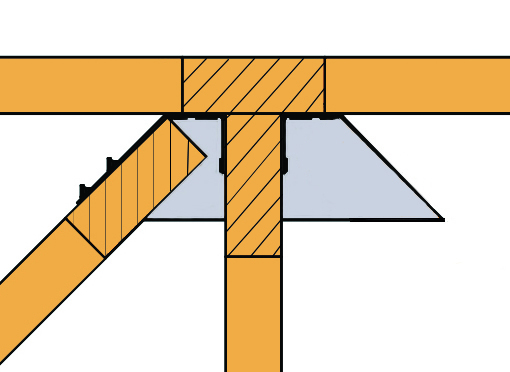

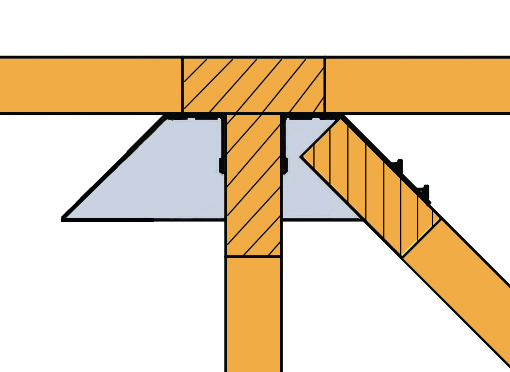

Valeurs Caractéristiques - Bois sur bois - Porteur ≥ 97mm - 1 empanon + 1 arêtier

Références Valeurs Caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 1 empanon + 1 arêtier
Section de bois et fixations Valeurs Caractéristiques - Porteur ≥ 97 mm -
Bois C24 [kN]
Porteur Empanon Arêtier R1.k R2.k
CNA4,0x35 Nb de plis Hauteur min. CNA4,0x35 Nb de plis Hauteur min. CNA4,0x35 Empanon Arêtier Total Empanon Arêtier Max.
ETC39226197619775.510.916.43.36.49.7

Les valeurs descendantes sont calculées comme: R1,k = min (Empanon + Arêtier; Total)
Les valeurs ascendantes sont calculées comme: R2,k = min (Empanon + Arêtier; Max)

La répartition de charge est la suivante : 33% sur l'empanon, 66% sur l'arêtier.

L'utilisation d'un ETC392 requiert l'installation d'un poinçon d'une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l'Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l'étrier, en fonction de l'épaisseur du support et de la dimension de l'élément vertical. L'utilisation d'un porteur d'épaisseur 147 mm doit également être vérifiée.
Enfin, les élements porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.

Valeurs Caractéristiques - Bois sur bois - Porteur ≥ 97mm - 2 arêtiers

Références Valeurs Caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 2 arêtiers
Section de bois et fixations Valeurs Caractéristiques - Porteur  ≥ 97 mm -
Bois C24 [kN]
Porteur Empanon Arêtier R1.k R2.k
CNA4,0x35 Nb de plis CNA4,0x35 Hauteur min. Nb de plis Hauteur min. CNA4,0x35 Empanon Arêtier Total Empanon Arêtier Max.
ETC39226---19714-9.619.1-5.811.6

Les valeurs descendantes sont calculées comme: R1,k = min (2*Arêtier; Total)
Les valeurs ascendantes sont calculées comme: R2,k = min (2*Arêtier; Max)

La répartition de charge est la suivante : 50% sur chaque arêtier.

L'utilisation d'un ETC392 requiert l'installation d'un poinçon d'une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l'Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l'étrier, en fonction de l'épaisseur du support et de la dimension de l'élément vertical. L'utilisation d'un porteur d'épaisseur 147 mm doit également être vérifiée.
Enfin, les élements porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.

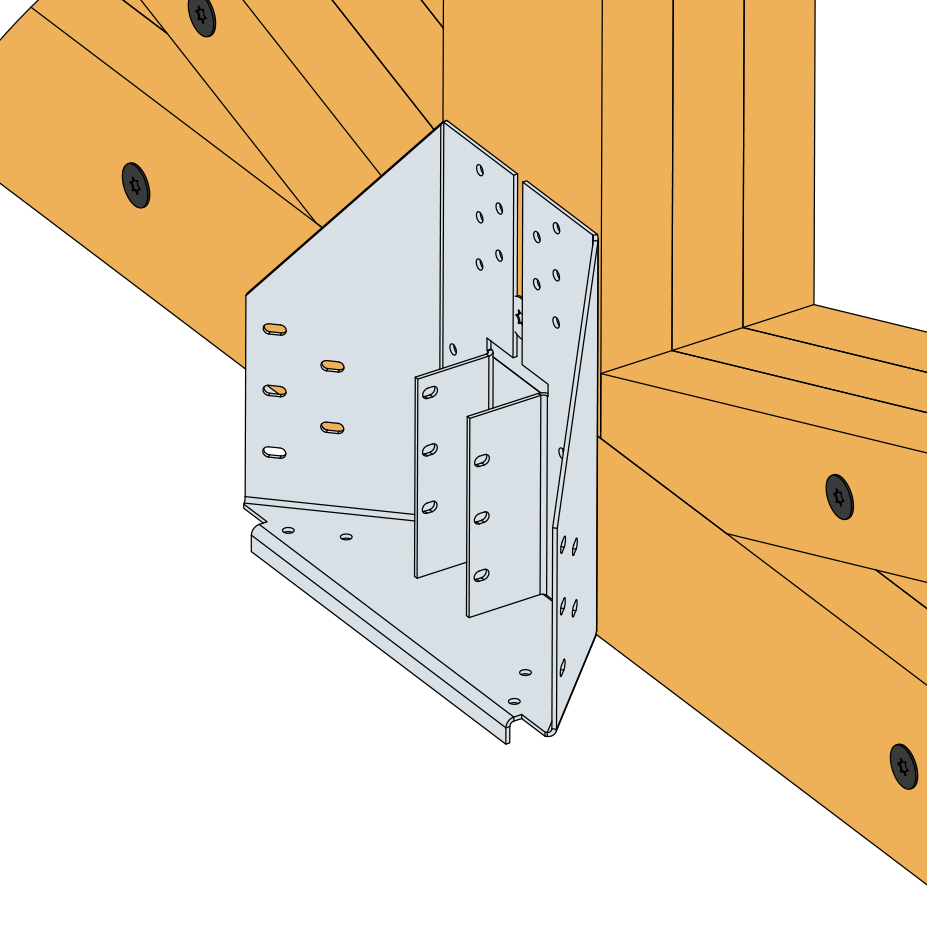

Installation

Montage

Fixations sur porté

  • Pointes annelées CNA Ø4,0 x 35 mm

Fixations sur porteur

Bois :

  • Pointes annelées CNA Ø4,0 x 35 mm

Installation

  • L'utilisation d'un ETC392 requiert l'installation d'un poinçon d'une largeur minimum de 97 mm,
  • Utiliser toutes les fixations spécifiées dans le tableau, selon l'ordre ci-dessous :
  1. Fixer l'étrier au porteur,
  2. Fixer l'empannon dans l'étrier,
  3. Fixer les arêtiers dans l'étrier par les 4 pointes situées en partie inférieure,
  4. Achever la fixation des arêtiers par les pointes latérales.
