HE

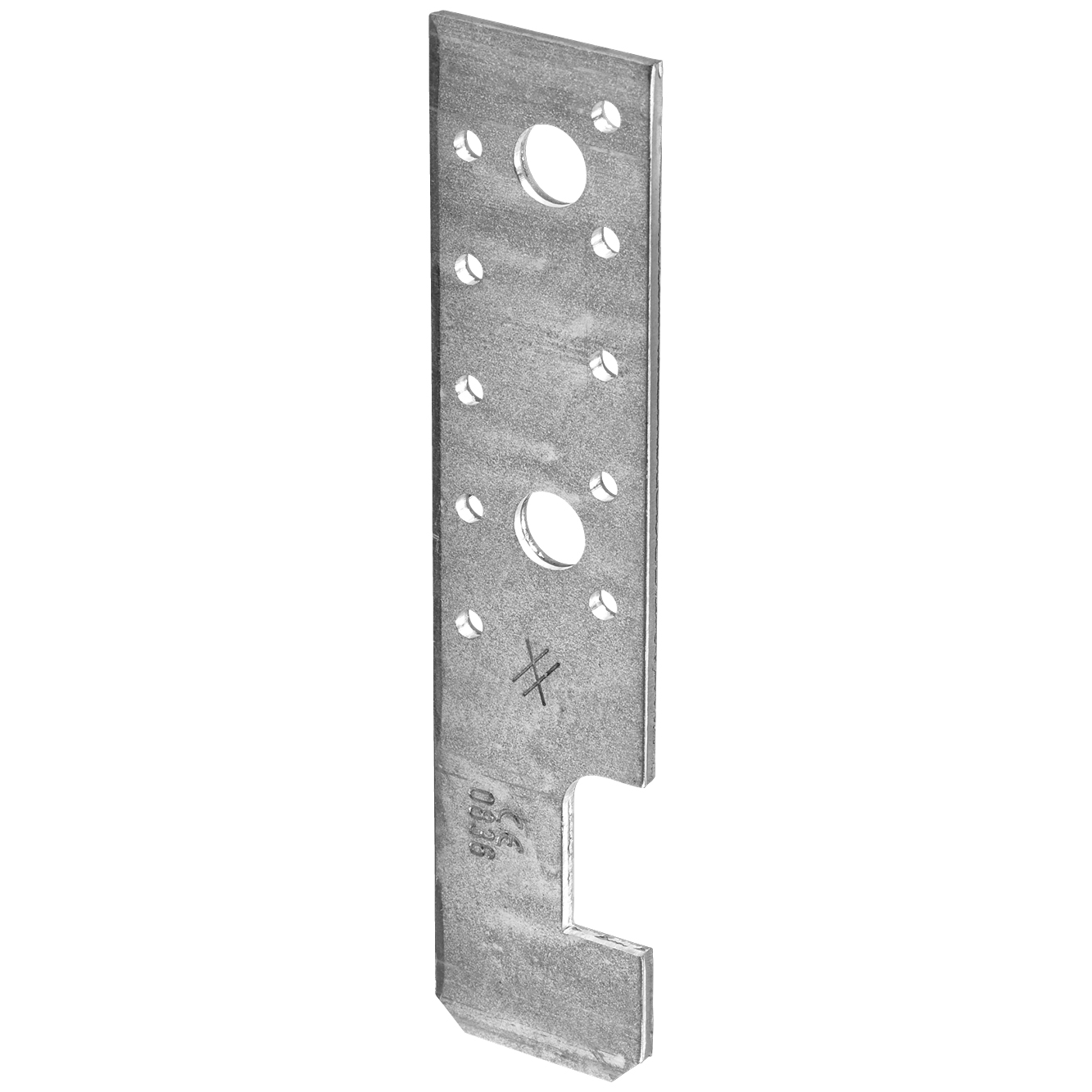

Ancrage IPN

L‘ancrage IPN permet la fixation de solives bois sur poutre en I métallique de type IPN. Cette fixation est assurée par encoches.

Marquage CE
ETA
Classe service 2
Acier électrozingué 20µm

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur 4 mm.

Avantages

  • Fixé à l'IPN sans fixation

Application

Support

  • Porteur : IPN,
  • Porté : poutre en bois.

Domaines d'utilisation

  • Fixation de poutre bois sur poutre IPN,
  • Fixation de poutre IPN sur poutre bois...

Données techniques

Dimensions

Dimensions

Références Hauteur de bois minimum [mm] Dimensions [mm] Perçages
A B C D E t Ø5 Ø13
HE13511013540301511046-
HE1751501754030151504102

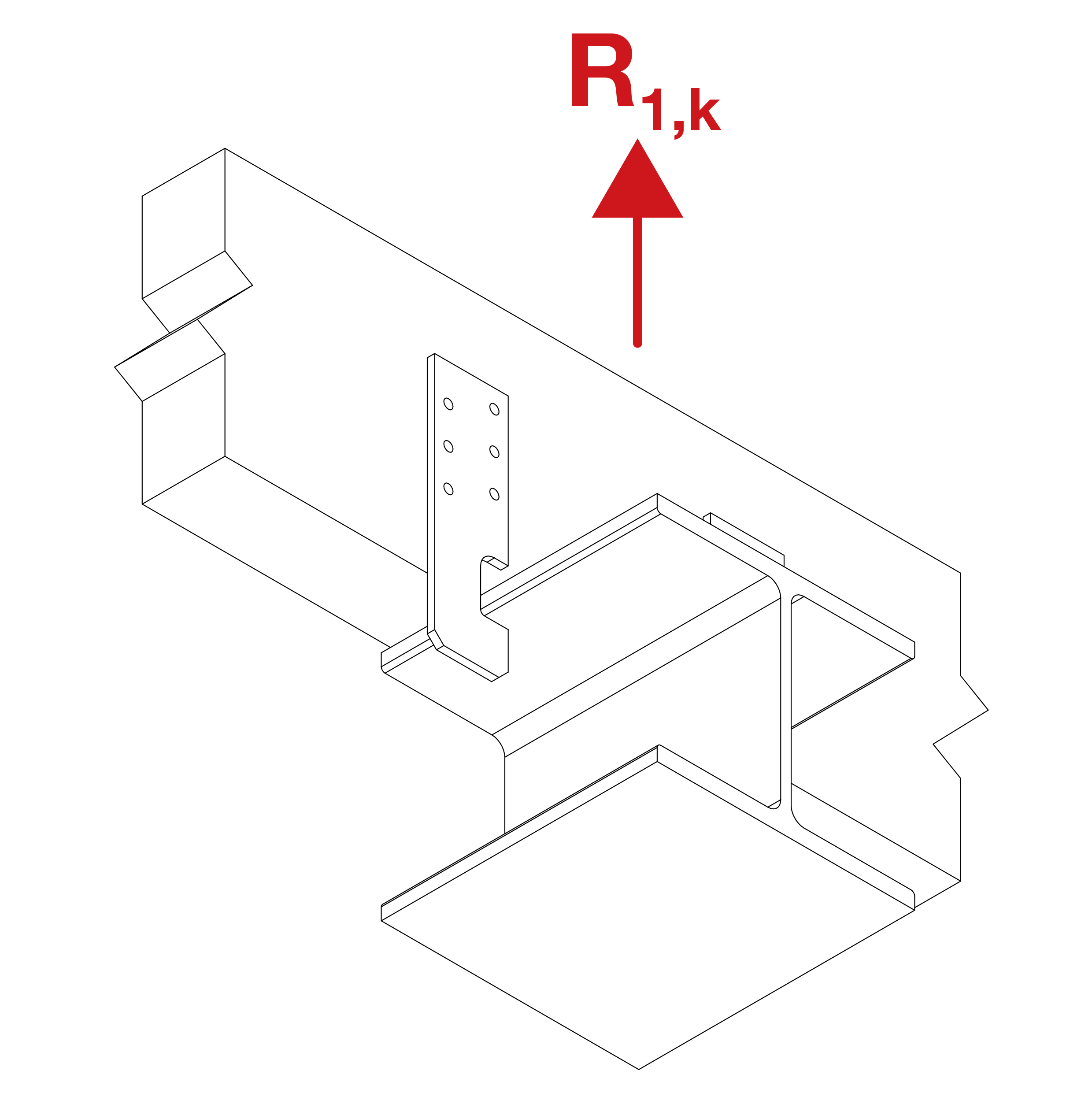

Valeurs Caractéristiques - 2 ancrages HE par connexion

Références Valeurs Caractéristiques R1,k - 2 ancrages HE par connexion [kN]
Nombre de fixation par HE CNA4.0x35 CNA4.0x50
HE135615.618.8
HE1751018.818.8

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer au site web ou à l'ETE-07/0285.
Les valeurs du tableau ci-dessus sont données pour 2 HE, si utilisation de 4 HE, multiplier les valeurs par 2.

Installation

Montage

Fixations

  • Pointes annelées CNA Ø4.0,
  • Vis CSA Ø5.0,
  • Boulons BSH12...

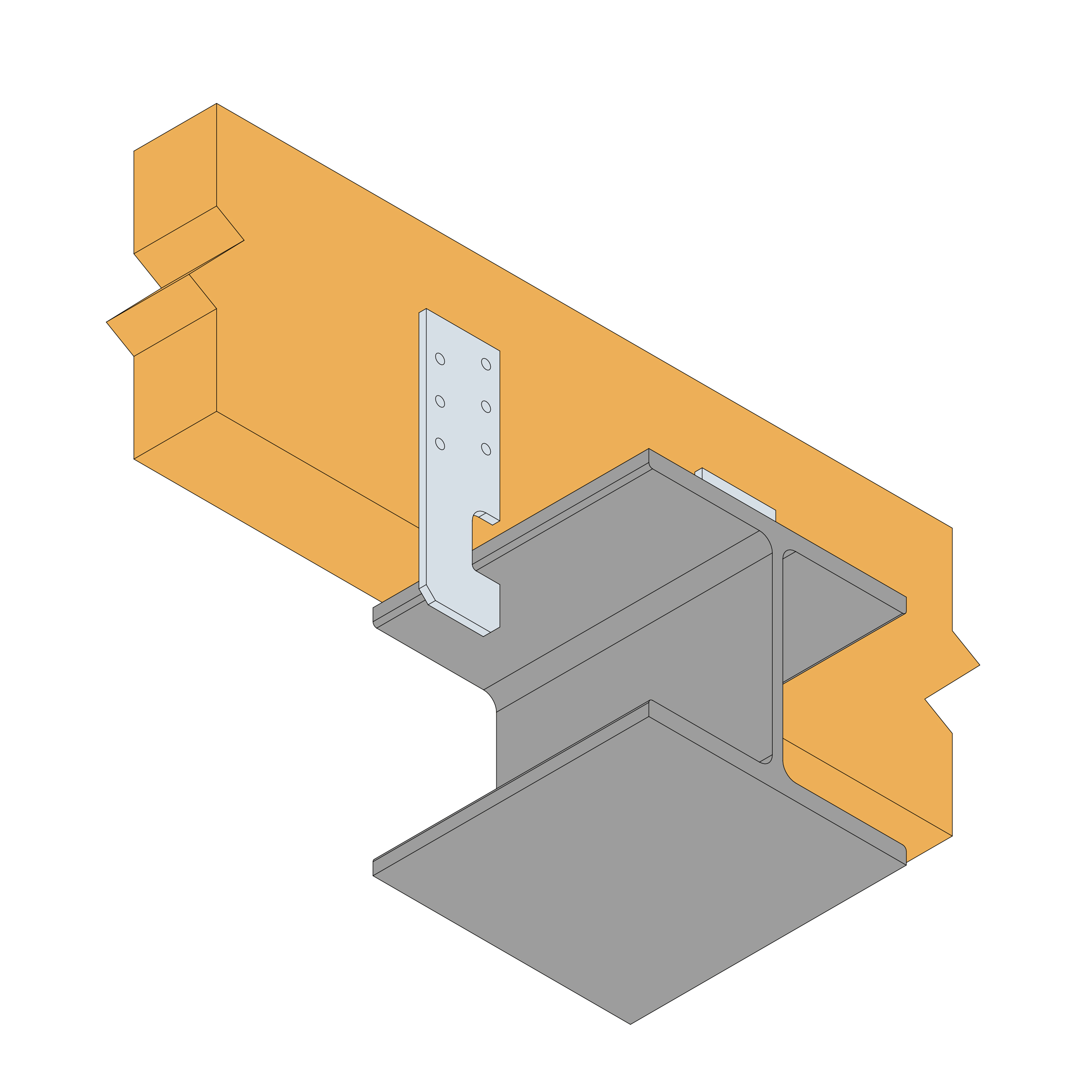

Installation

  1. Positionner les solives sur les poutres IPN,
  2. Positionner les ancrages HE sur l'assemblage, par 2 en diagonale ou par 4, en enclenchant l'encoche sur la membrure supérieure de l'IPN,
  3. Fixer les ancrages HE sur les solives avec la fixation choisie.

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
