Connexions pour assemblage des charpentes bois
Feuillards et plaques
NS

Plaque de protection

Conçue pour assurer la continuité des différents éléments horizontaux tels que les traverses, les plaques NS permettent de protéger les gaines diverses insérées dans l'ossature des murs.



Fiche technique
Classe service 2
Intérieur
Acier galvanisé Z275

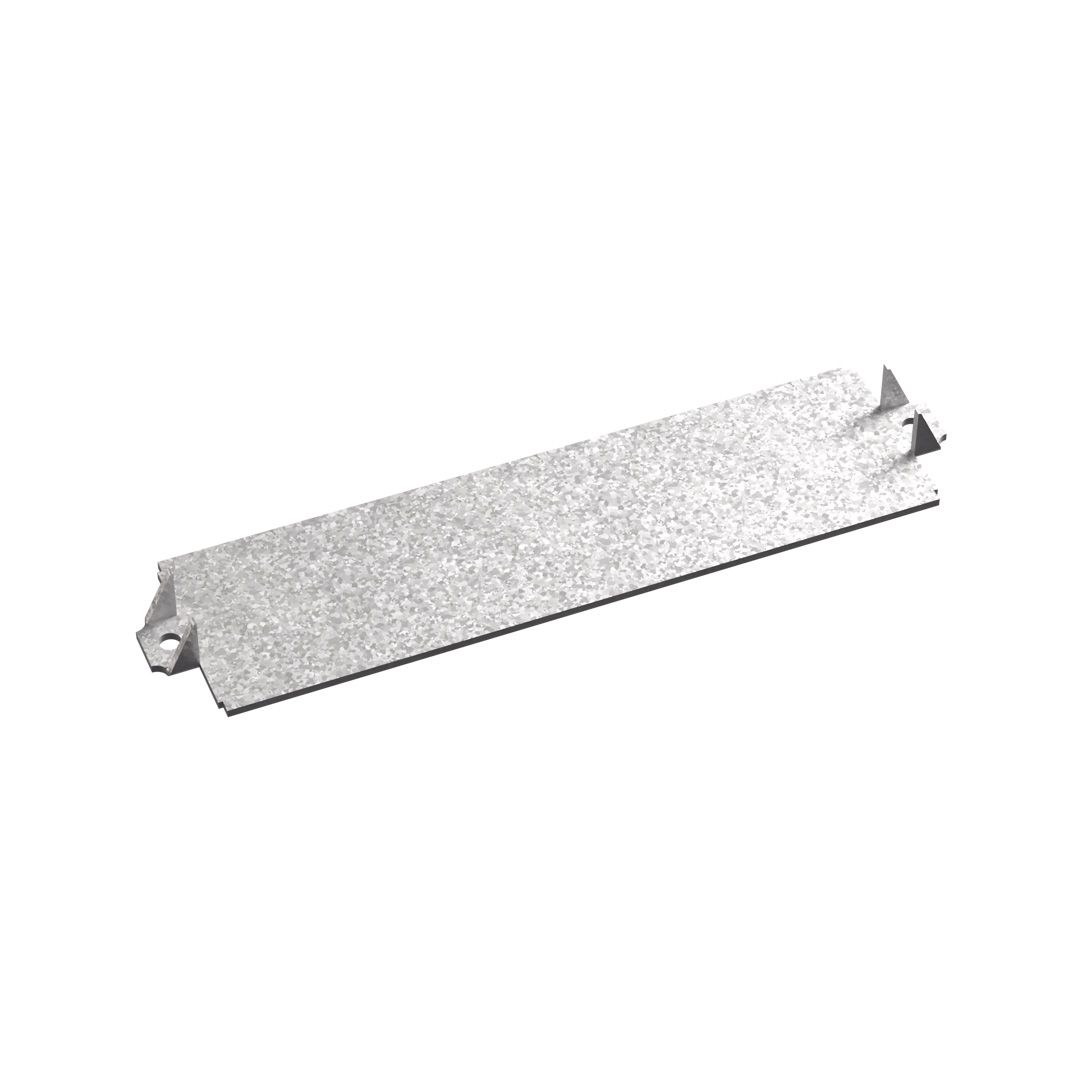

NS main image

Présentation

Images


Caractéristiques

Matière

  • Acier galvanisé,
  • Épaisseur : 1,6 mm.

Avantages

  • Permet d'éviter l'endomagement des câbles pendant les travaux,
  • Sa conception assure une pose rapide et fiable permettant un gain de temps appréciable sur chantier.

Application

Support

  • Porteur : bois massif, bois laméllé-collé, bois composite, ...
  • Porté : bois massif, bois laméllé-collé, bois composite, ...

Domaines d'utilisation

  • Protection passage de câbles, ...

Discontinued Products

Variant Status Details
There are variants of this product family which have been discontinued and are out of production.
Check phased out variants and alternatives

Données techniques

Dimensions


Dimensions

Références Dimensions [mm] Perçages
A B Ep. Ø4
NS138751.52

Installation

Montage

Fixations

  • Pointes annelées CNA3,1x35.

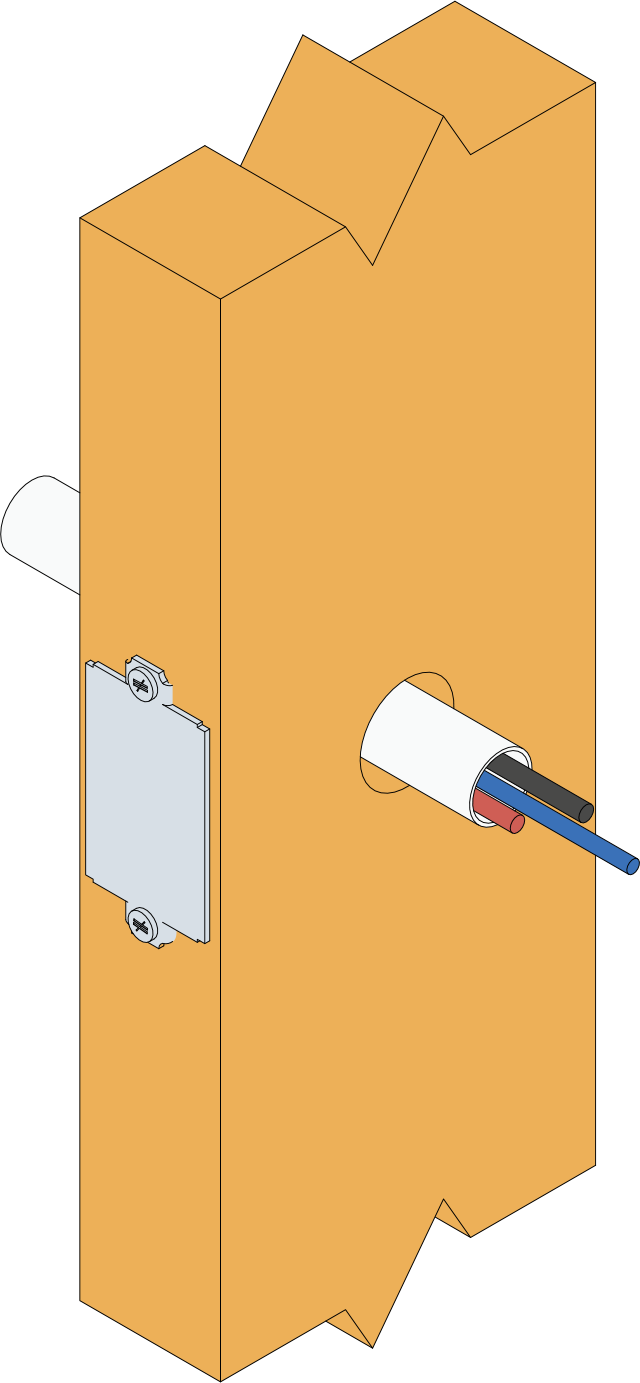

Installation

  1. Positionner la plaque entre deux tasseaux.
  2. Enfoncer la plaque dans le bois.
  3. Fixer la plaque aux tasseaux par deux pointes CNA.
