PSD/G
Patte de solivage droite ou gauche
Les pattes de solivage droites et gauches PSD/G permettent d‘assembler deux pièces de bois se chevauchant à 90°.
Marquage CE
ETA
Classe service 2
Acier galvanisé Z275
EPD
Intérieur
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions et valeurs caractéristiques
Dimensions
| Référence | Dimensions des connecteurs | Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Perçages[mm] | Valeurs Caractéristiques - Bois de classe C24[kN] | |||||||||||
| A[mm] | B[mm] | C[mm] | E[mm] | E₁[mm] | Ep.[mm] | Nombre | Perçages[mm] | Nb. pointes par connecteur | R₁,ₖ | R₂,ₖ | |||
| R₁,ₖ(*) | R₂,ₖ(*) | R₁,ₖ(*) | R₂,ₖ(*) | ||||||||||
| PSD180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 9 | 3.9 | 4.9 |
| PSG180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 9 | 3.9 | 4.9 |
| PSD200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 9 | 4.4 | 5.6 |
| PSG200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 9 | 4.4 | 5.6 |
| PSD200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 11.9 | 4.4 | 6.1 |
| PSG200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 11.9 | 4.4 | 6.1 |
| PSD200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 18.1 | 6.2 | 8.6 |
| PSG200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 18.1 | 6.2 | 8.6 |
| PSD220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 18.1 | 7.6 | 9.4 |
| PSG220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 18.1 | 7.6 | 9.4 |
NB : Pour le charge ascendante d'un seul ancrage, divisez la valeur du tableau par 2.
(*) F1 charge ascendante par paire d'ancrages
(*) F2 charge latérale par paire d'ancrage
Installation
Montage

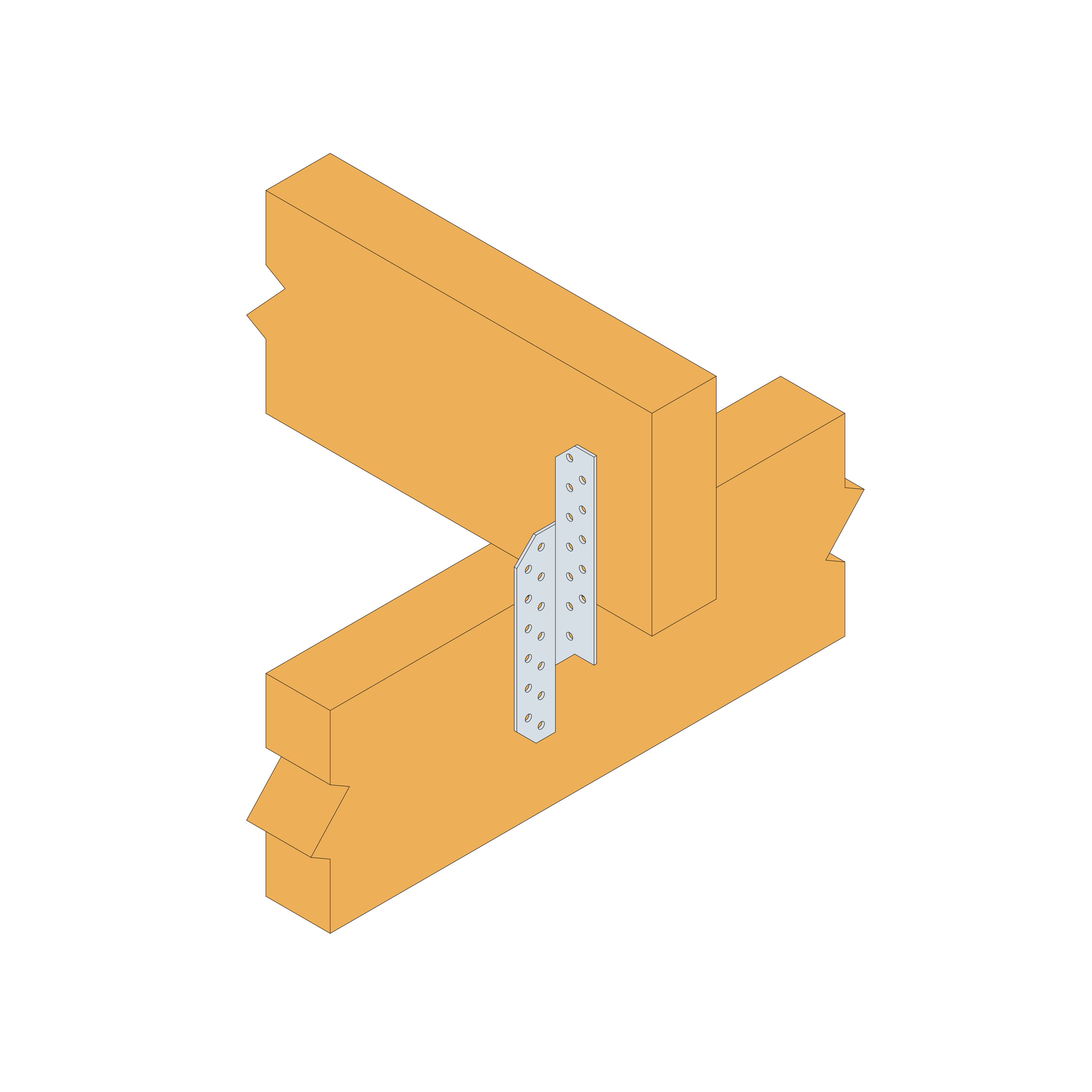

Fixation de pied de chevron
Fixation de pied de chevron avec plancher
Positionnement des pieds de chevrons en quinconce
