PISB

Pied de poteau fortes charges

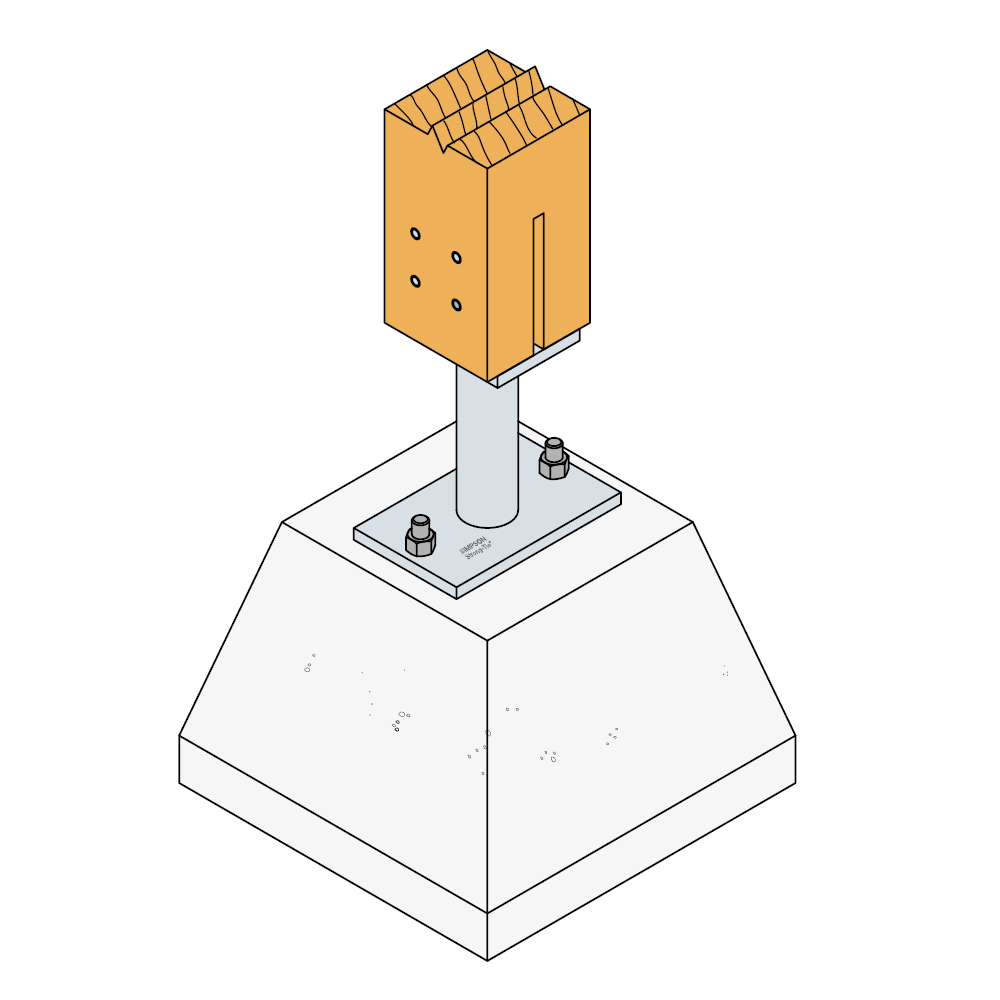

Le pied de poteau fortes charges PISB160G-K permet une reprise de charge importante en compression ainsi que des efforts de soulèvement grâce à son âme verticale. Il doit être boulonné sur un support rigide de type béton.

Marquage CE
ETA
Classe service 3
Acier galvanisé à chaud
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025-2,
  • Finition galvanisée à chaud suivant NF EN ISO 1461.

Avantages

  • Reprise de charge importante en compression,
  • Modèle proposé en kit avec deux goujons WA M12-109/10.

Application

Support

  • Porteur : béton,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d'utilisation

  • Poteau de soutien lamellé-collé,
  • Plancher,
  • Auvent,
  • Veranda.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B C D E F G H t1 t2 Ø8,5 Ø14
PISB160G-K 100 80 110 160 100 168 42 70 8 10 4 2

Valeurs Caractéristiques - Bois sur béton

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
80 100 120 80 100 120 80 100 120
PISB160G-K 4 Ø8 2 Ø12* min (142.8 ; 110.8/kmod) 16 18.7 20.7 min (10.9 ; 5.6/kmod) 5.6/kmod 5.6/kmod 4.1 min (5.9 ; 5.1 /kmod) min (7.9 ; 5.5 /kmod)

Les ancrages au sol et leur capacité doivent toujours être vérifiés.

Charges combinées:

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton

Références Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k R3,k** R4,k**
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
80 100 120 80 100 120
PISB160G-K 4 Ø8 2 Ø12* 142.8 16 18.7 20.7 8 4.1 5.9 7.8

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.



Installation

Montage

Fixations

Poteau bois :

  • 4 broches STD Ø8,
  • La longueur de la broche correspond à la section du poteau.

Sur béton :

  • Cheville mécanique : 2 goujons WA M12-109/10 (fournis),
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

Installation

Partie haute :

  1. Réaliser une entaille verticale en âme du poteau, d'une épaisseur de 9 ou 10 mm sur une hauteur de 130 mm environ.
  2. Identifier la position des broches (ou boulons) sur les flancs du poteau.
  3. Percer transversalement le poteau en Ø8 mm.
  4. Positionner le poteau sur le pied de poteau et insérer les broches.

Partie basse :

  1. Positionner le poteau verticalement dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.

Certification

Agrément technique (ATE)
