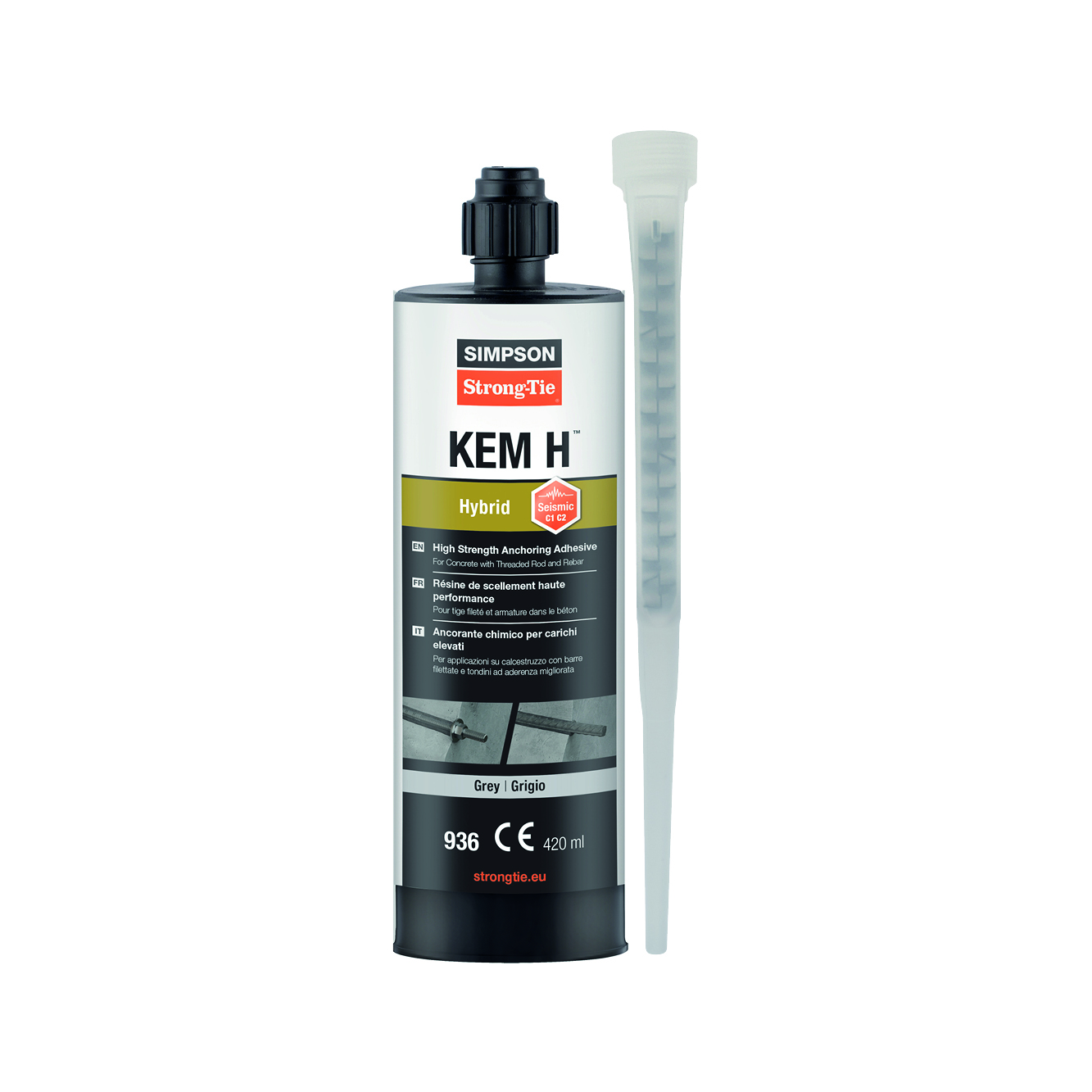

KEM H

Résine hybride haute capacité, résistant aux températures élevées

KEM H est une résine d'ancrage hybride haute performance destinée aux fixations structurelles lourdes et pouvant être utilisée même à des températures élevées.
Cette formulation offre des performances élevées lors de l'ancrage de fers à béton et de tiges filetées dans du béton fissuré ou non fissuré.

Fiche technique

Marquage CE

ETA

Seismic C1 C2

Présentation

Images

Caractéristiques

Matière

Hybride

Application

Applications

Constructions métalliques
Fixations de connexions structurelles sur béton
Constructions industrielles
Garde corps, consoles, pare-soleil

Convient pour

Tiges filetées : béton non fissuré : M8 à M30 / Béton fissuré & sismique C1 & C2 (M8–M30)
Barres d'armature Ø8 à Ø32

Données techniques

KEM H

Référence	Dimensions des fixations chimiques
	Information produit
	Référence	DB nr.[mm]	NOBB nr.	Couleur de résine	Contenu[ml]	Durée de conservation à fabrication	Qté[pcs]	Qté par palette
9360100000000	KEM H 936	2604108	60867575	Grey	420	18.0	12	840.0

Espacements, distances et épaisseurs de support - Béton

Référence	Données de pose des fixations chimiques
	Espacements, distances au bords et épaisseur de support
	Profondeurs d'implantation[kN]
	Espacement caractéristique - scᵣ;ₙ	Espacement min. - sₘᵢₙ	Distance de bord caractéristique - ccᵣ.ₙ[mm]	Distance de bord min. - cₘᵢₙ[mm]	Epaisseur min. de support - hₘᵢₙ[mm]
KEM H + M8	240	40	120	35	110
KEM H + M10	270	50	135	40	120
KEM H + M12	330	60	165	45	140
KEM H + M16	380	75	190	50	161
KEM H + M20	510	95	255	60	218
KEM H + M24	630	115	315	65	266
KEM H + M27	720	125	360	75	300
KEM H + M30	810	140	405	80	340

Résistance caractéristique - Traction - NRk [kN] - Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique - Acier 5.8[kN]
	hₑf	Traction - Nᵣₖ[kN]
		Béton fissuré	Béton non fissuré
		C20/25	C20/25
KEM H + M8	80	14.1	18.5
KEM H + M10	90	21.2	29
KEM H + M12	110	33.2	42
KEM H + M16	125	48.1	68.8
KEM H + M20	170	76.3	109
KEM H + M24	210	104.8	149.7
KEM H + M27	240	128	182.9
KEM H + M30	270	152.8	218.3

Résistance caractéristique - Cisaillement - VRk [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Valeurs de calcul[kN]
	hₑf	Cisaillement - Vᵣₖ[kN]
		Charges statiques et quasi-statiques[kN]
		Acier 5.8	Acier 8.8	Acier inox A4
KEM H + M8	80	11	14.8	13
KEM H + M10	90	17.4	23.2	20.3
KEM H + M12	110	25.2	33.6	29.4
KEM H + M16	125	47.1	62.8	55
KEM H + M20	170	73.5	98	85.8
KEM H + M24	210	105.9	141	123.6
KEM H + M27	240	137.7	183.6	114.8
KEM H + M30	270	168.3	224	140.3

Résistance de calcul - Traction - NRd [kN] - Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul - Acier 5.8[kN]
	hₑf	Traction - Nᵣd (¹)[kN]
		Béton fissuré	Béton non fissuré
		C20/25	C20/25
KEM H + M8	80	9.4	12.3
KEM H + M10	90	14.1	19.3
KEM H + M12	110	22.1	28
KEM H + M16	125	32.1	45.8
KEM H + M20	170	50.9	72.7
KEM H + M24	210	69.9	99.8
KEM H + M27	240	85.4	121.9
KEM H + M30	270	101.9	145.5

Résistance de calcul - Cisaillement - VRd [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul[kN]
	hₑf	Cisaillement - Vᵣd (¹-²)[kN]
		Charges statiques et quasi-statiques[kN]
		Acier 5.8	Acier 8.8	Acier inox A4
KEM H + M8	80	8.8	11.8	8.3
KEM H + M10	90	13.9	18.6	13
KEM H + M12	110	20.1	26.9	18.9
KEM H + M16	125	37.6	50.2	35.2
KEM H + M20	170	58.8	78.4	55
KEM H + M24	210	84.7	113	79.2
KEM H + M27	240	110.1	146.9	48.2
KEM H + M30	270	134.6	179.5	58.9

Résistance admissible - Traction - N [kN] - Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance admissible - Acier 5.8[kN]
	hₑf	Traction - Nᵣₖ[kN]
		Béton fissuré	Béton non fissuré
		C20/25	C20/25
KEM H + M8	80	6.7	8.8
KEM H + M10	90	10.1	13.8
KEM H + M12	110	15.8	20
KEM H + M16	125	22.9	32.7
KEM H + M20	170	36.4	51.9
KEM H + M24	210	49.9	71.3
KEM H + M27	240	61	87.1
KEM H + M30	270	72.8	103.9

Résistance admissible - Cisaillement - V [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance admissible
	hₑf	Cisaillement - V[kN]
		Charges statiques et quasi-statiques[kN]
		Acier 5.8	Acier 8.8	Acier inoxydable A4 70
KEM H + M8	80	6.3	8.5	5.9
KEM H + M10	90	9.9	13.3	9.3
KEM H + M12	110	14.4	19.2	13.5
KEM H + M16	125	26.9	35.9	25.2
KEM H + M20	170	42	56	39.3
KEM H + M24	210	60.5	80.7	56.6
KEM H + M27	240	78.7	104.9	34.4
KEM H + M30	270	96.1	128	42.1

Résistance sismique caractéristique C1 - Traction - NRk,eq,c1 [kN] – Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Valeurs de calcul[kN]
	hₑf	Béton fissuré
		Traction - N[kN]
		C20/25
KEM H + M8	80	14.1
KEM H + M10	90	21.2
KEM H + M12	110	33.2
KEM H + M16	125	48.1
KEM H + M20	170	76.3
KEM H + M24	210	104.8
KEM H + M27	240	128
KEM H + M30	270	152.8

Résistance sismique caractéristique C1 - Cisaillement - avec rondelle sismique - VRk,eq,c1 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique avec rondelle sismique (αgₐₚ = 1,0)
	hₑf	Béton fissuré[kN]
		Cisaillement - Vᵣₖ,ₑq,C₁
		Acier 5.8	Acier 8.8	Acier inoxydable A4 70
KEM H + M8	80	7.7	10.4	9.1
KEM H + M10	90	12.2	16.2	14.2
KEM H + M12	110	17.7	23.5	20.6
KEM H + M16	125	33	44	38.5
KEM H + M20	170	51.5	68.6	60
KEM H + M24	210	74.1	98.8	86.5
KEM H + M27	240	96.4	128.5	80.3
KEM H + M30	270	117.8	157.1	98.2

Résistance sismique caractéristique C1 - Cisaillement - sans rondelle sismique - VRk,eq,c1 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique sans rondelle sismique (αgₐₚ = 0,5)
	hₑf	Béton fissuré[kN]
		Cisaillement - Vᵣₖ,ₑq,C₁
		Acier 5.8	Acier 8.8	Acier inoxydable A4 70
KEM H + M8	80	3.9	5.2	4.6
KEM H + M10	90	6.1	8.1	7.1
KEM H + M12	110	8.9	11.8	10.3
KEM H + M16	125	16.5	22	19.3
KEM H + M20	170	25.8	34.3	30
KEM H + M24	210	37.1	49.4	43.3
KEM H + M27	240	48.2	64.3	40.2
KEM H + M30	270	58.9	78.6	49.1

Résistance de calcul sismique C1 - Traction - NRd,eq,c1 [kN] – Acier 5.8

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul[kN]
	hₑf	Béton fissuré
		Traction - Nᵣd,ₑq,C₁[kN]
		C20/25
KEM H + M8	80	9.4
KEM H + M10	90	14.1
KEM H + M12	110	22.1
KEM H + M16	125	27.3
KEM H + M20	170	43.3
KEM H + M24	210	59.4
KEM H + M27	240	72.6
KEM H + M30	270	86.6

Résistance de calcul sismique C1 - Cisaillement - avec rondelle sismique - VRd,eq,c1 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique avec rondelle sismique (αgₐₚ = 1,0)
	hₑf	Béton fissuré[kN]
		Cisaillement - Vᵣd,ₑq,C₁
		Acier 5.8	Acier 8.8	Acier inoxydable A4 70
KEM H + M8	80	6.1	8.3	5.8
KEM H + M10	90	9.7	13	9.1
KEM H + M12	110	14.2	18.8	13.2
KEM H + M16	125	26.4	35.2	24.7
KEM H + M20	170	41.2	54.9	38.5
KEM H + M24	210	59.3	79.1	55.4
KEM H + M27	240	77.2	102.8	33.8
KEM H + M30	270	94.2	125.7	41.3

Résistance de calcul sismique C1 - Cisaillement - sans rondelle sismique - VRd,eq,c1 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique avec rondelle sismique (αgₐₚ = 0,5)
	hₑf	Béton fissuré
		Cisaillement - Vᵣd,ₑq,C₁
		Acier 5.8	Acier 8.8	Acier inoxydable A4 70
KEM H + M8	80	3.1	4.2	2.9
KEM H + M10	90	4.9	6.5	4.6
KEM H + M12	110	7.1	9.4	6.6
KEM H + M16	125	13.2	17.6	12.4
KEM H + M20	170	20.6	27.5	19.3
KEM H + M24	210	29.7	39.6	27.7
KEM H + M27	240	38.6	51.4	16.9
KEM H + M30	270	47.1	62.9	20.7

Résistance sismique caractéristique C2 - Traction - NRk,eq,c2 [kN] – Acier 8.8/Inox 70

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique (8.8 ou A4 70)
	hₑf	Sismique C2
		Traction - Nᵣₖ,ₑq,C₂
		C20/25
KEM H + M12	110	14.9
KEM H + M16	125	22
KEM H + M20	170	35.3
KEM H + M24	210	36.4

Résistance sismique caractéristique C2 - Cisaillement - avec rondelle sismique - VRk,eq,c2 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique avec rondelle sismique (αgₐₚ = 1,0)
	hₑf	Sismique C2[kN]
		Cisaillement - Vᵣₖ,ₑq,C₂
		Acier 8.8	Acier inoxydable A4 70
KEM H + M12	110	29.9	20.6
KEM H + M16	125	44	38.5
KEM H + M20	170	70.5	60
KEM H + M24	210	72.8	72.8

Résistance caractéristique C2 - Cisaillement - sans rondelle sismique - VRk,eq,c2 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique sans rondelle sismique (αgₐₚ = 0,5)
	hₑf	Sismique C2[kN]
		Cisaillement - Vᵣₖ,ₑq,C₂
		Acier 8.8	Acier inoxydable A4 70
KEM H + M12	110	15	10.3
KEM H + M16	125	22	19.3
KEM H + M20	170	35.3	30
KEM H + M24	210	36.4	36.4

Résistance sismique de calcul C2 - Traction - NRd,eq,c2 [kN] – Acier 8.8/Inox 70

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance de calcul (8.8 ou A4 70)[kN]
	hₑf	Sismique C2
		Traction - Nᵣd,ₑq,C₂
		C20/25
KEM H + M12	110	10
KEM H + M16	125	14.7
KEM H + M20	170	23.5
KEM H + M24	210	24.3

Résistance de calcul sismique C2 - Cisaillement - avec rondelle sismique - VRk,eq,c2 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique avec rondelle sismique (αgₐₚ = 1,0)
	hₑf	Sismique C2
		Cisaillement - Vᵣd,ₑq,C₂
		Acier 8.8	Acier inox A4 70
KEM H + M12	110	16.9	13.2
KEM H + M16	125	24.9	24.7
KEM H + M20	170	40	38.5
KEM H + M24	210	41.3	41.3

Résistance de calcul sismique C2 - Cisaillement - sans rondelle sismique - VRk,eq,c2 [kN]

Référence	Données de pose des fixations chimiques	Charges des fixations chimiques
	Profondeur d'implantation[mm]	Résistance caractéristique avec rondelle sismique (αgₐₚ = 0,5)
	hₑf	Sismique C2
		Cisaillement - Vᵣd,ₑq,C₂
		Acier 8.8	Acier inox A4 70
KEM H + M12	110	8.5	6.6
KEM H + M16	125	12.5	12.4
KEM H + M20	170	20	19.3
KEM H + M24	210	20.7	20.7

Installation

Paramètres d'installation - béton

Référence	Données de pose des fixations chimiques
	Profondeur d'implantation[mm]	Paramètres d'installation
	hₑf	Ø perçage - d₀[mm]	Profondeur de perçage - h₀ ≥[mm]	Ø max perçage à fixer - df ≤[mm]	Clef (ISO 4032) - SW[kN]	Couple max de pose - Tᵢₙₛₜ,ₘₐₓ[Nm]
KEM H + M8	80	10	80	9	13	10
KEM H + M10	90	12	90	12	17	20
KEM H + M12	110	14	110	14	19	40
KEM H + M16	125	18	125	18	24	60
KEM H + M20	170	24	170	22	30	100
KEM H + M24	210	28	210	26	36	170
KEM H + M27	240	30	240	30	41	250
KEM H + M30	270	35	270	33	46	300

Les valeurs de résistances sont en kN.

1kN ≈ 100 kgf

(1) cheville isolée sans influence d'espacement ou de distance au bord dans un béton C20/25

(2) méthode de calcul selon EN1992-4:2018 (γc= 1,5; ψsus= 1)

(3) les valeurs de calcul Nrd et Vrd proviennent des résistance caractéristiques indiquées dans a certification ETA et incluent les coefficients partiels de sécurité ym dépendant de chaque diamètre.

(4) les charges admissibles N et V sont issues des valeurs caractéristiques de la certification ETA avec les facteurs partiels de sécurité γ_f=1.4 and γ_m

(5) les valeurs valides pour une température jusqu'à 50°C long terme, et 80°C court terme. Pour des températures différentes, se référer à l'ETA.

(6) M27 et M30 tiges filetés en acier inoxydable A4-50

(7) Valeur en cisaillement pur et une distance de bord C ≥ 10xhnom

(8) les résistances sismiques incluent un facteur α_eq= 0,85 (cheville isolée en traction avec rupture cône béton)

(9) Les résistances sismiques C2 correspondent à des tiges filetés de classe 8.8 mini ou 70 pour l'acier inoxydable.

Plus d'information dans l'ETA.

Reference

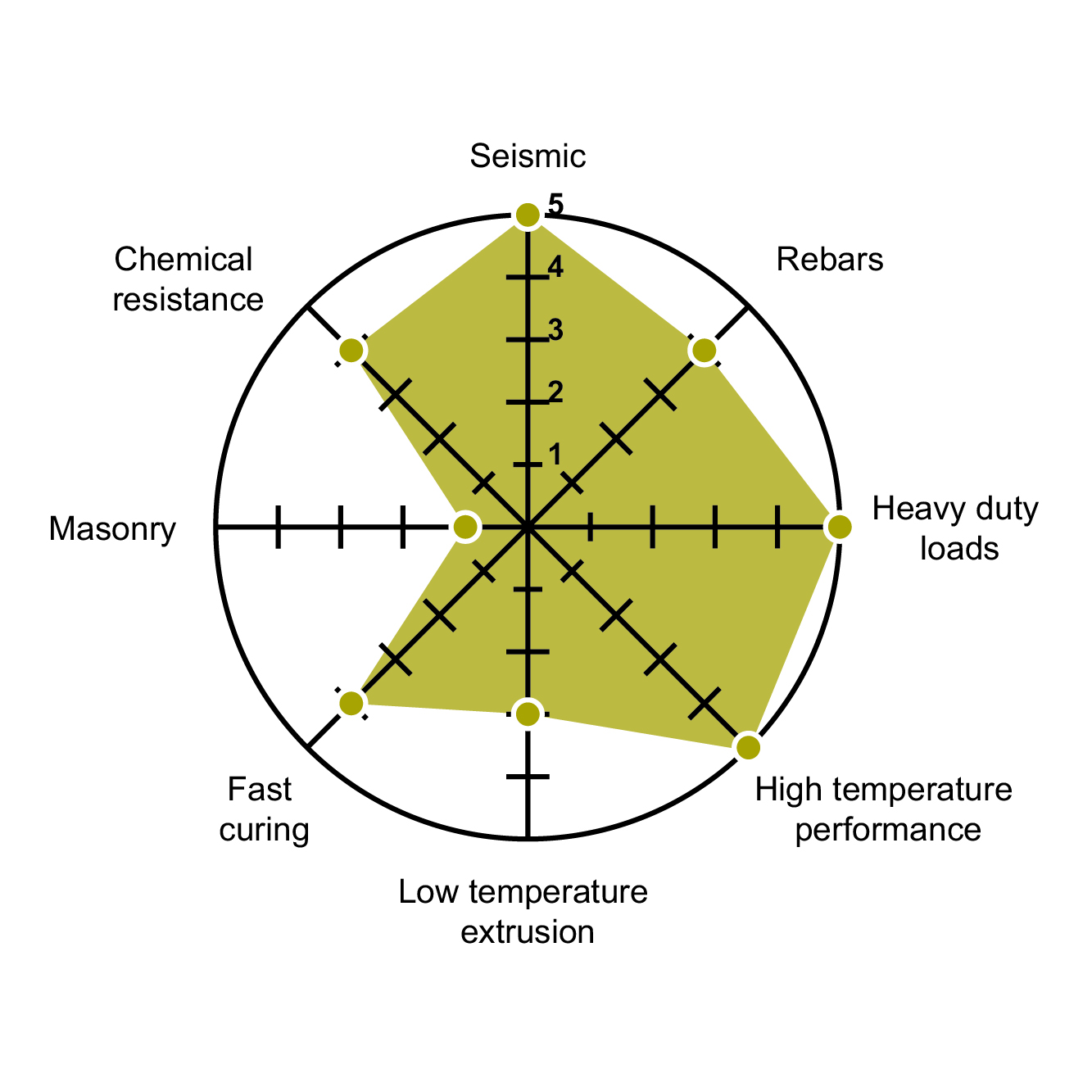

Avantages

Hautes performances même à hautes températures (jusqu'à 160°C)
Charges très lourdes
Adaptée aux atmosphères hautement agressives
Durée de vie 100ans pour une utillisation avec des fers à béton
Convient pour le béton humide et les trous inondés
Tenue au feu R120
Utilisable en zones sismiques C1 et C2

Autres caractéristiques

• Agrément Technique Européen ETA-16/0957 pour catégorie sismique C1 et C2 selon EAD 330499-01-0601
• Agrément Technique Européen ETA-16/0957 pour béton fissuré opt.1 selon EAD 330499-01-0601
• Agrément Technique Européen ETA-16/0961 pour fer d'armature selon EAD 330087-00-601, avec durée de vie 100 ans, pour actions statique/quasi-statique et sismique.
• Forte résistance aux athmosphères agressives après durcissement
• Plage de température après durcissement: -40 / +100°C (max 160°C court terme)

Notes techniques

Autres

kem-hybrid-eta-16-0961-en-rebar-2021-01-01-2873-cpr-m-527-8-10-20.pdf

ebb21810-friulsider-kem-hybrid-09-02-2018-en.pdf

kem-hybrid-eta-16-0957-en-op1-seismic-01-04-2021-2873-cpr-m-527-9-10-2020.pdf

Certification

Déclaration de performance (DoP)

fr-dop-e16-0961-01-f.pdf

Pas d'historique disponible

fr-dop-e16-0957-01-f.pdf

Pas d'historique disponible

Agrément technique européen (ATE)

kem-hybrid-eta-16-0957-en-op1-seismic-2019-11-22.pdf

Pas d'historique disponible

kem-hybrid-eta-16-0961-en-rebar-2021-11-29.pdf

Pas d'historique disponible

Sélectionnez l'un de nos sites web

Connecteurs

Éléments de fixation

Chevilles et fixations

Autres

Présentation

Images

Caractéristiques

Matière

Application

Applications

Convient pour

Données techniques

KEM H

Espacements, distances et épaisseurs de support - Béton

Résistance caractéristique - Traction - NRk [kN] - Acier 5.8

Résistance caractéristique - Cisaillement - VRk [kN]

Résistance de calcul - Traction - NRd [kN] - Acier 5.8

Résistance de calcul - Cisaillement - VRd [kN]

Résistance admissible - Traction - N [kN] - Acier 5.8

Résistance admissible - Cisaillement - V [kN]

Résistance sismique caractéristique C1 - Traction - NRk,eq,c1 [kN] – Acier 5.8

Résistance sismique caractéristique C1 - Cisaillement - avec rondelle sismique - VRk,eq,c1 [kN]

Résistance sismique caractéristique C1 - Cisaillement - sans rondelle sismique - VRk,eq,c1 [kN]

Résistance de calcul sismique C1 - Traction - NRd,eq,c1 [kN] – Acier 5.8

Résistance de calcul sismique C1 - Cisaillement - avec rondelle sismique - VRd,eq,c1 [kN]

Résistance de calcul sismique C1 - Cisaillement - sans rondelle sismique - VRd,eq,c1 [kN]

Résistance sismique caractéristique C2 - Traction - NRk,eq,c2 [kN] – Acier 8.8/Inox 70

Résistance sismique caractéristique C2 - Cisaillement - avec rondelle sismique - VRk,eq,c2 [kN]

Résistance caractéristique C2 - Cisaillement - sans rondelle sismique - VRk,eq,c2 [kN]

Résistance sismique de calcul C2 - Traction - NRd,eq,c2 [kN] – Acier 8.8/Inox 70

Résistance de calcul sismique C2 - Cisaillement - avec rondelle sismique - VRk,eq,c2 [kN]

Résistance de calcul sismique C2 - Cisaillement - sans rondelle sismique - VRk,eq,c2 [kN]

Installation

Paramètres d'installation - béton

Reference

Avantages

Autres caractéristiques

Notes techniques

Autres

Certification

Déclaration de performance (DoP)

Agrément technique européen (ATE)

Produits associés

Grand sabot à ailes extérieures

Grand sabot à ailes extérieures

Tige filetée au mètre

Tige filetée prédécoupée

KEM - Résines de scellement chimique

A propos de Simpson Strong-Tie®

Simpson Strong-Tie France

Téléphone

E-Mail

Website

Copyright (fr-FR)
