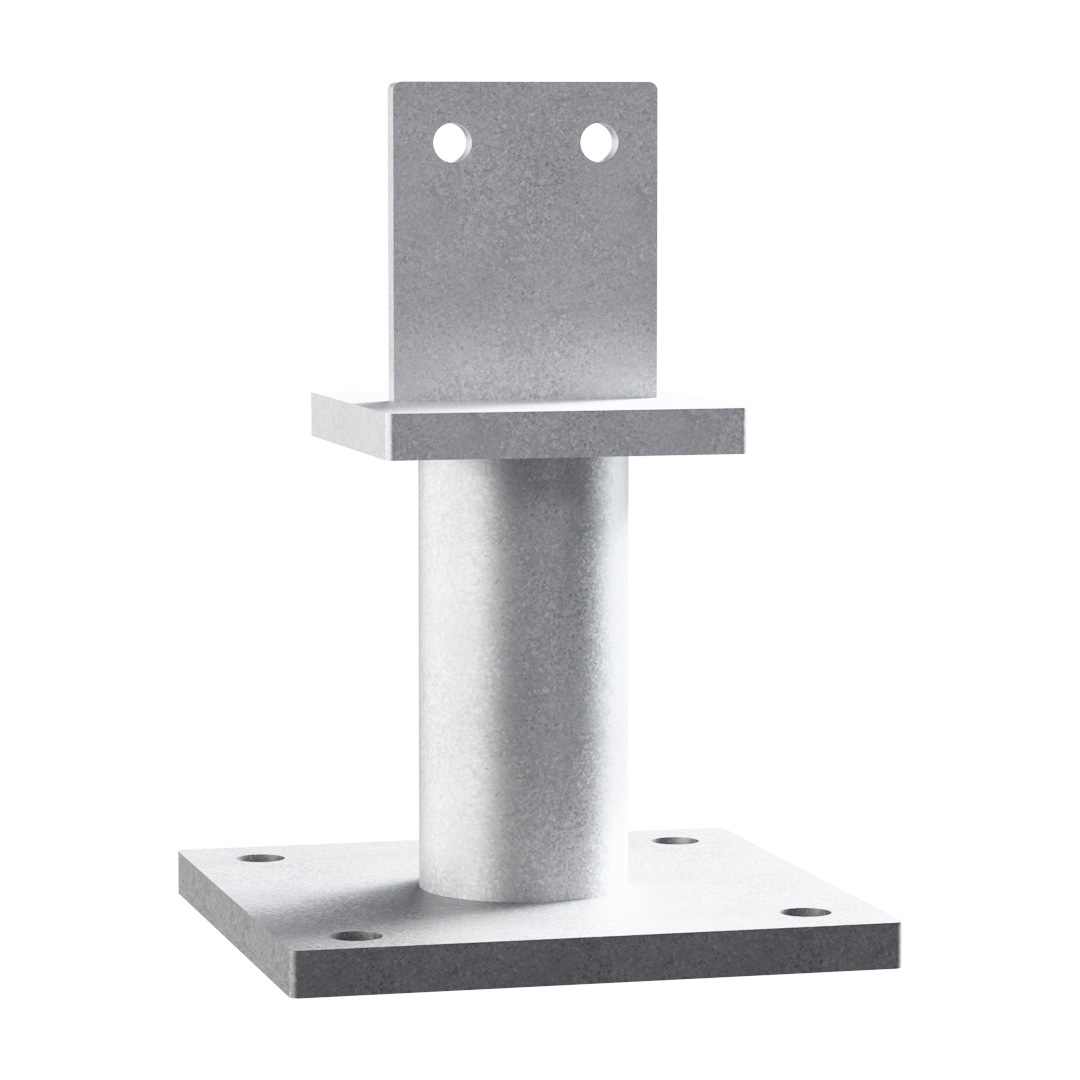

PISBMAXI

Pied de poteau fortes charges

Le pied de poteau PISBMAXIG-K permet une reprise de charge en compression jusqu'à 9 tonnes en valeur design ainsi que des efforts de soulèvement grâce à son âme verticale. Il doit être boulonné sur un support rigide de type béton. Il est proposé en kit avec quatre goujons WA M16-151/30.

Marquage CE
ETA
Classe service 3
Acier galvanisé à chaud
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025-2,
  • Finition galvanisée à chaud suivant NF EN ISO 1461.

Avantages

  • Reprise de charge importante en compression,
  • Modèle proposé en kit avec goujons.

Application

Support

  • Porteur : béton,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d'utilisation

  • Poteau de soutien structure LC,
  • Plancher,
  • Auvent,
  • Veranda, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B C D E F G H t1 t2 Ø13 Ø17
PISBMAXIG-K 120 120 105 200 200 148 70 90 8 15 2 4

Valeurs caractéristiques - Bois sur béton

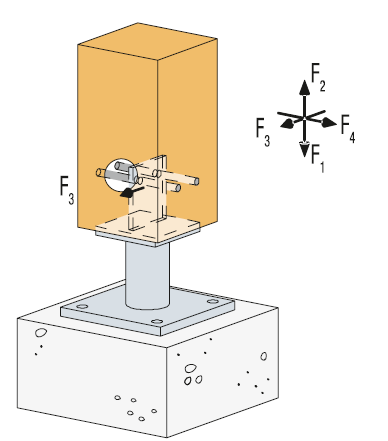

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-K 2 Ø12 4 Ø16* min (272.2 ; 256.9/kmod) 34.5 38.5 42.1 22.5 min (25.2 ; 14.1/kmod) min (27.5 ; 14.1/kmod) 7.7 9.9 12.3

Les ancrages au sol et leur capacité doivent toujours être vérifiés.

b = Largeur du bois [mm]

Charges combinées:

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton

Références Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k R3,k** R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-K 2 Ø12 4 Ø16* 272.2 34.5 38.5 42.1 22.5 20.1 20.1 7.7 9.9 12.3

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

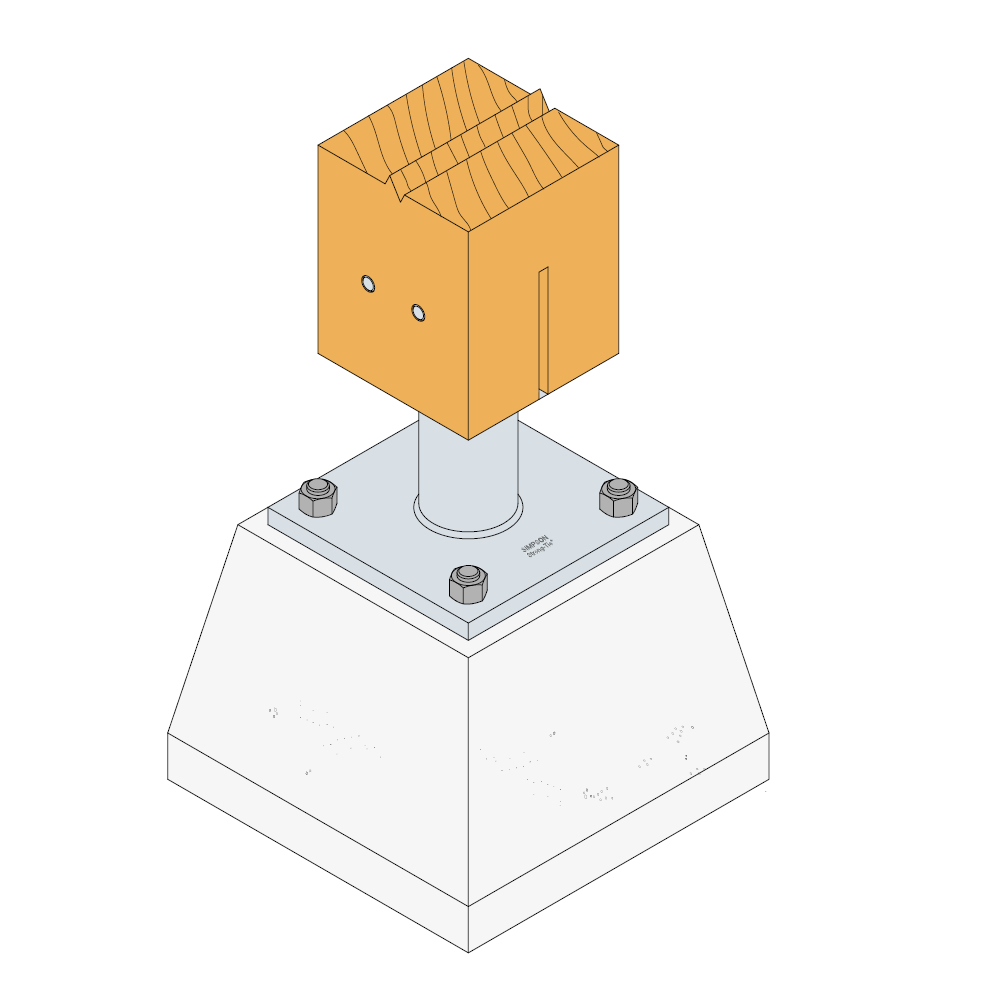

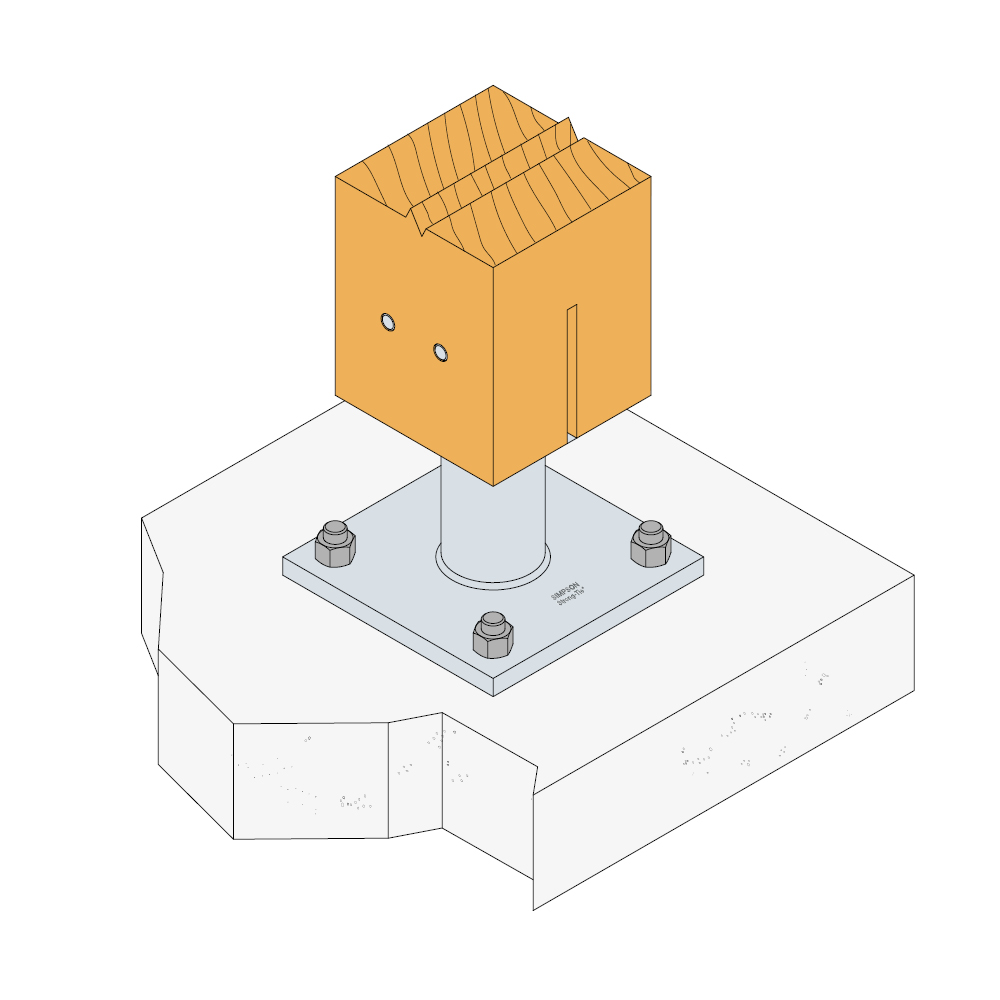

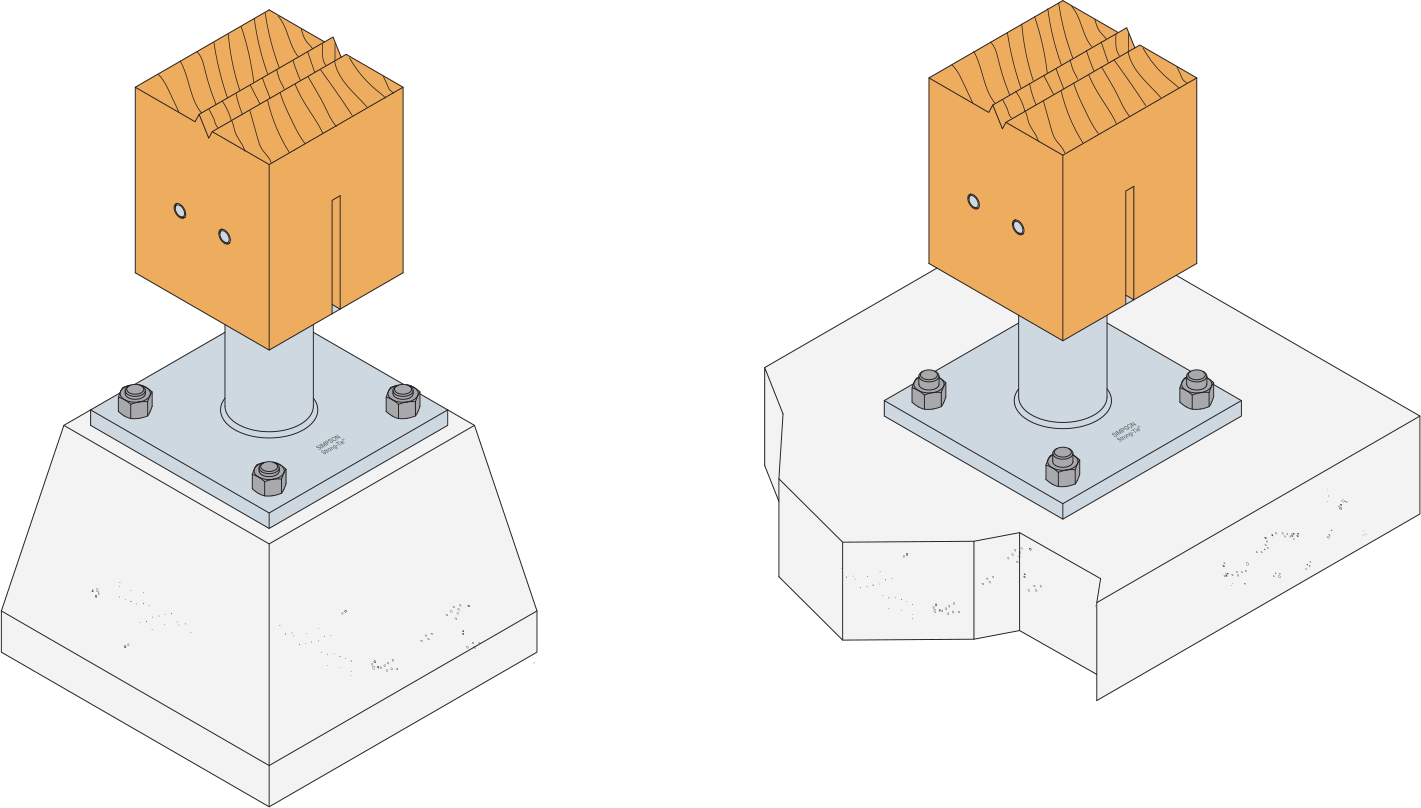

Installation

Montage

Installation

Partie haute :

  1. Réaliser une entaille verticale en âme du poteau, d'une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ.
  2. Identifier la position des broches (ou boulons) sur les flancs du poteau.
  3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches.
  4. Positionner le poteau sur le pied de poteau et insérer les deux broches.

Partie basse :

  1. Positionner le poteau verticalement dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.

Fixations

Poteau bois :

  • 2 broches STD Ø12,
  • ​La longueur des broches correspond à la section du poteau.

Sur béton :

  • Cheville mécanique : goujons WA M16-151/30 (fournis),
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.

Certification

Agrément technique (ATE)
