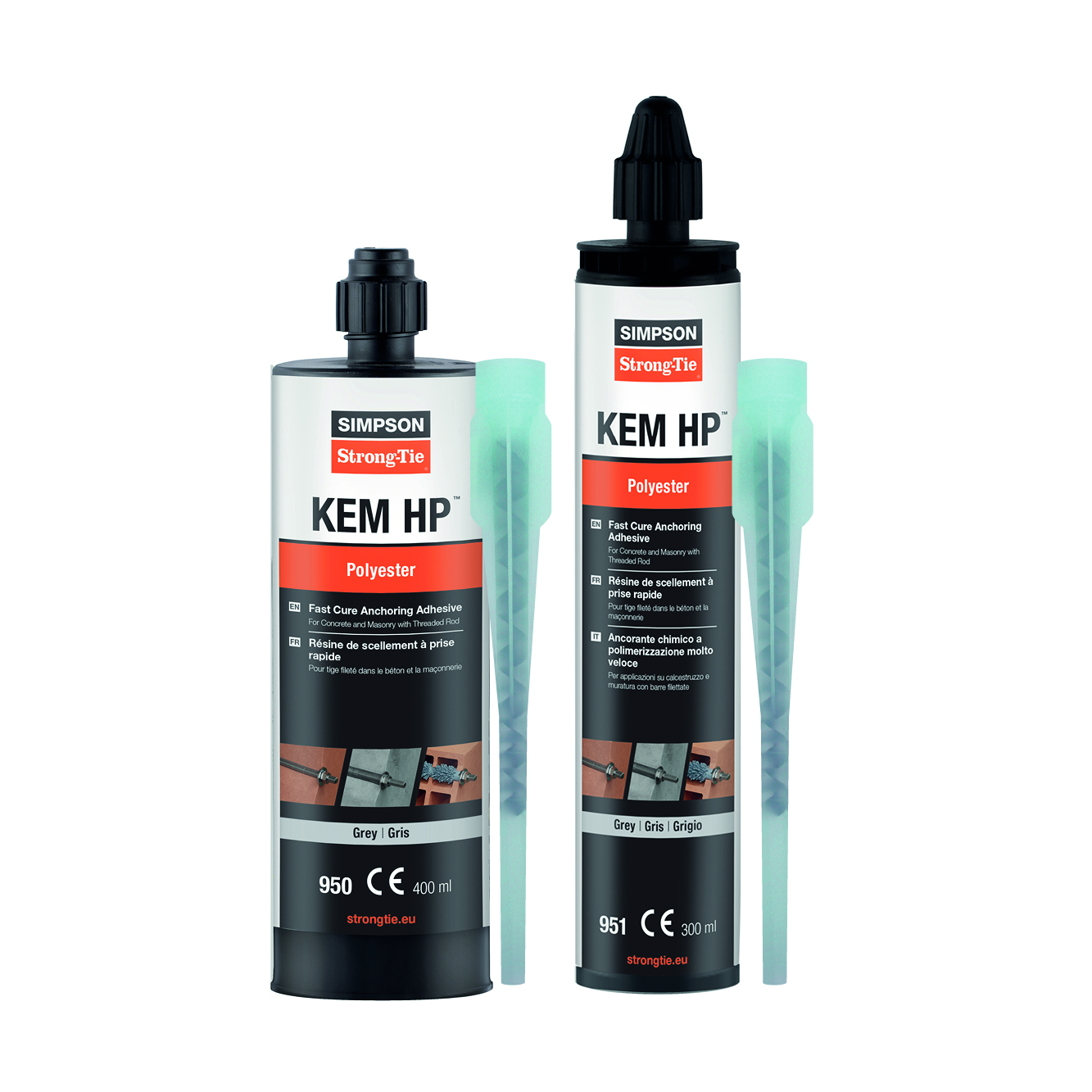

Résine polyester à prise rapide
La résine KEM HP est une résine de scellement pour des applications avec des charges moyennes à lourdes.
La formulation à prise rapide offre de bonnes performances pour l'ancrage de tiges filetées dans le béton non fissuré et la maçonnerie.


Présentation

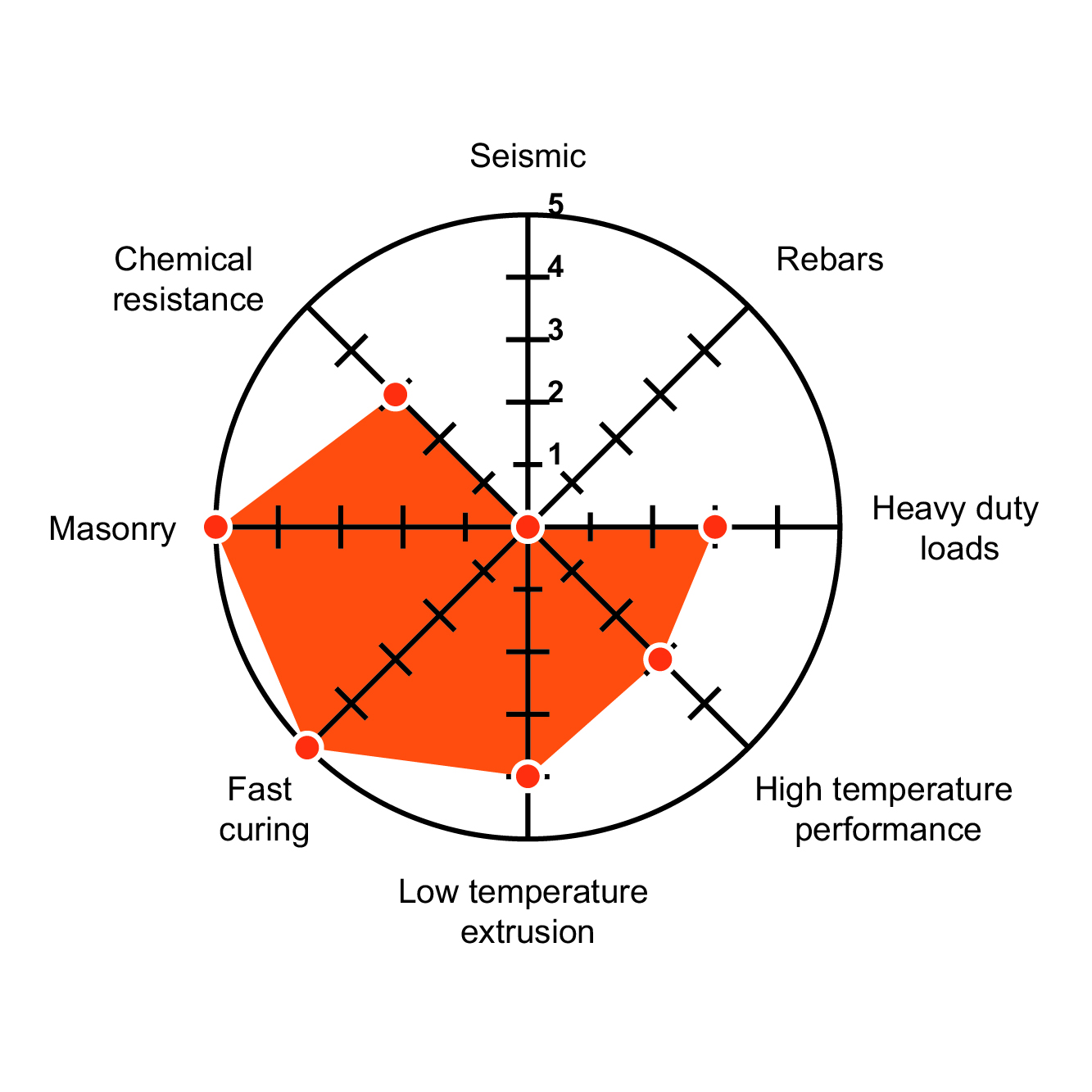

Caractéristiques
Matériaux
Polyester
Application
Applications
- Constructions métalliques
- Fixations poutre bois sur support béton
- Garde-corps, consoles, pieds de poteaux
- Ancrage de portails, machines, gonds de volets, stores
- Climatiseurs, chauffe-eau, sanitaires, radiateurs
Convient pour
- Tiges filetées : béton non fissuré : M8 à M24
- Tiges filetées : maçonneries pleines & creuses : M8 à M16 (Test sur 18 types de maçonneries : parpaing, brique pleine, alvéolaire, béton cellulaire, pierre naturelle, marbre…)
Données techniques
KEM HP
| Référence | Dimensions des fixations chimiques | ||||||
|---|---|---|---|---|---|---|---|
| Information produit | |||||||
| Référence | Couleur de résine | Contenu[ml] | Langues | Durée de conservation à fabrication | Qté[pcs] | Qté par palette | |
| 9510400000100 | KEM HP 951 | Grey | 300 | FR, ES, PT, UA, SR, IT | 18.0 | 12 | 1152.0 |
| 951040BE00000 | KEM HP 951 | Beige | 300 | FR | 18.0 | 12 | 1152.0 |
| 950070BE00000 | KEM HP 950 | Beige | 400 | FR | 18.0 | 12 | 840.0 |
Espacements, distances et épaisseurs de support - Béton
| Référence | Données de pose des fixations chimiques | ||||
|---|---|---|---|---|---|
Espacements, distances au bords et épaisseur de support | |||||
| Profondeurs d'implantation[kN] | |||||
| Espacement caractéristique - scᵣ;ₙ | Espacement min. - sₘᵢₙ | Distance de bord caractéristique - ccᵣ.ₙ[mm] | Distance de bord min. - cₘᵢₙ[mm] | Epaisseur min. de support - hₘᵢₙ[mm] | |
| KEM HP + M8 | 240 | 40 | 120 | 40 | 110 |
| KEM HP + M10 | 270 | 50 | 135 | 50 | 120 |
| KEM HP + M12 | 330 | 60 | 165 | 60 | 140 |
| KEM HP + M16 | 380 | 80 | 190 | 80 | 160 |
| KEM HP + M20 | 510 | 100 | 255 | 100 | 220 |
| KEM HP + M24 | 630 | 120 | 315 | 120 | 270 |
Résistance caractéristique - Traction - NRk [kN] - Acier 5.8
| Référence | Données de pose des fixations chimiques | Charges des fixations chimiques |
|---|---|---|
| Profondeur d'implantation[mm] | Résistance caractéristique - Acier 5.8[kN] | |
| hₑf | Traction - Nᵣₖ[kN] | |
| Béton non fissuré | ||
| C20/25 | ||
| KEM HP + M8 | 80 | 17.1 |
| KEM HP + M10 | 90 | 22.6 |
| KEM HP + M12 | 110 | 33.2 |
| KEM HP + M16 | 125 | 50.3 |
| KEM HP + M20 | 170 | 85.5 |
| KEM HP + M24 | 210 | 126.7 |
Résistance caractéristique - Cisaillement - VRk [kN]
| Référence | Données de pose des fixations chimiques | Charges des fixations chimiques | |
|---|---|---|---|
| Profondeur d'implantation[mm] | Valeurs de calcul[kN] | Résistance caractéristique avec rondelle sismique (αgₐₚ = 1,0) | |
| hₑf | Cisaillement - Vᵣₖ[kN] | Sismique C2[kN] | |
| Charges statiques et quasi-statiques[kN] | Cisaillement - Vᵣₖ,ₑq,C₂ | ||
| Acier 5.8 | Acier inoxydable A4 70 | ||
| KEM HP + M8 | 80 | 9.1 | 12.8 |
| KEM HP + M10 | 90 | 14.5 | 20.3 |
| KEM HP + M12 | 110 | 21.1 | 29.5 |
| KEM HP + M16 | 125 | 39.3 | 55 |
| KEM HP + M20 | 170 | 61.3 | 85.8 |
| KEM HP + M24 | 210 | 88.3 | 123.6 |
Résistance de calcul - Traction - NRd [kN] - Acier 5.8
| Référence | Données de pose des fixations chimiques | Charges des fixations chimiques |
|---|---|---|
| Profondeur d'implantation[mm] | Résistance de calcul - Acier 5.8[kN] | |
| hₑf | Traction - Nᵣd (¹)[kN] | |
| Béton non fissuré | ||
| C20/25 | ||
| KEM HP + M8 | 80 | 9.5 |
| KEM HP + M10 | 90 | 12.6 |
| KEM HP + M12 | 110 | 18.4 |
| KEM HP + M16 | 125 | 27.9 |
| KEM HP + M20 | 170 | 47.5 |
| KEM HP + M24 | 210 | 70.4 |
Résistance de calcul - Cisaillement - VRd [kN]
| Référence | Données de pose des fixations chimiques | Charges des fixations chimiques | |
|---|---|---|---|
| Profondeur d'implantation[mm] | Résistance de calcul[kN] | Résistance caractéristique avec rondelle sismique (αgₐₚ = 1,0) | |
| hₑf | Cisaillement - Vᵣd (¹-²)[kN] | Béton fissuré[kN] | |
| Charges statiques et quasi-statiques[kN] | Cisaillement - Vᵣₖ,ₑq,C₁ | ||
| Acier 5.8 | Acier inoxydable A4 70 | ||
| KEM HP + M8 | 80 | 7.3 | 8.2 |
| KEM HP + M10 | 90 | 11.6 | 13 |
| KEM HP + M12 | 110 | 16.9 | 18.9 |
| KEM HP + M16 | 125 | 31.4 | 35.2 |
| KEM HP + M20 | 170 | 49 | 55 |
| KEM HP + M24 | 210 | 70.6 | 79.2 |
Résistance admissible - Traction - N [kN] - Acier 5.8
| Référence | Données de pose des fixations chimiques | Charges des fixations chimiques |
|---|---|---|
| Profondeur d'implantation[mm] | Résistance admissible - Acier 5.8[kN] | |
| hₑf | Traction - Nᵣₖ[kN] | |
| Béton non fissuré | ||
| C20/25 | ||
| KEM HP + M8 | 80 | 6.8 |
| KEM HP + M10 | 90 | 9 |
| KEM HP + M12 | 110 | 13.2 |
| KEM HP + M16 | 125 | 20 |
| KEM HP + M20 | 170 | 33.9 |
| KEM HP + M24 | 210 | 50.3 |
Résistance admissible - Cisaillement - V [kN]
| Référence | Données de pose des fixations chimiques | Charges des fixations chimiques | |
|---|---|---|---|
| Profondeur d'implantation[mm] | Résistance admissible | Résistance admissible avec rondelle sismique (αgₐₚ = 1,0) | |
| hₑf | Cisaillement - V[kN] | Sismique C2[kN] | |
| Charges statiques et quasi-statiques[kN] | Cisaillement - Vₑq,C₂ | ||
| Acier 5.8 | Acier inox A4 70 | ||
| KEM HP + M8 | 80 | 5.2 | 5.9 |
| KEM HP + M10 | 90 | 8.3 | 9.3 |
| KEM HP + M12 | 110 | 12 | 13.5 |
| KEM HP + M16 | 125 | 22.4 | 25.2 |
| KEM HP + M20 | 170 | 35 | 39.3 |
| KEM HP + M24 | 210 | 50.4 | 56.6 |
Maçonnerie - brique pleine - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1
| Référence | Charges des fixations chimiques | ||||||
|---|---|---|---|---|---|---|---|
| Mauer- werk | |||||||
| Traction et cisaillement admissibles [kN] pour une cheville isolée | |||||||
| Brique pleine - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm3 EN 771-1 | |||||||
| Profondeur d'implantation hₑf | Ø perçage - d₀ | Traction - N[kN] | Cisaillement - V[kN] | Distance au bord Ccᵣ = Cₘᵢₙ | Espacement Scᵣ = Sₘᵢₙ | Couple max de pose - Tᵢₙₛₜ,ₘₐₓ | |
| KEM HP + M8 | 80 | 10 | 0.9 | 1.6 | 120 | 240 | 6 |
| KEM HP + M10 | 90 | 12 | 0.9 | 1.9 | 135 | 270 | 10 |
| KEM HP + M12 | 100 | 14 | 0.7 | 2.6 | 150 | 300 | 10 |
| KEM HP + M16 | 100 | 18 | 1.3 | 2.6 | 150 | 300 | 10 |
1kN ≈ 100 kgf
(1) cheville isolée sans influence d'espacement ou de distance au bord
(2) méthode de calcul selon EOTA TR054
(3) les valeurs admissible N et V proviennent des résistances caractéristiques indiquées dans la certification ETA et incluent les coefficients partiels de sécurité ym et γf=1.4
(4) les valeurs sont données pour une plage de température de 24°C long terme, et 40°C court terme. Pour des températures différentes, se référer à l'ETA.
(5) pour tout autre configuration, vous trouverez plus d'information dans l'ETA.
Maçonnerie - brique creuse double UNI - fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1
| Référence | Charges des fixations chimiques | |||||||
|---|---|---|---|---|---|---|---|---|
| Mauer- werk | ||||||||
| Traction et cisaillement admissibles [kN] pour une cheville isolée | ||||||||
| Brique creuse double UNI - fbₖ ≥ 20 MPa - ρ ≥ 0,9 kg/dm3 EN 771-1 | ||||||||
| Profondeur d'implantation mini hₑf | Ø de tige | Ø perçage - d₀ | Traction - N | Cisaillement - V | Distance au bord Ccᵣ = Cₘᵢₙ | Espacement Scᵣ = Sₘᵢₙ | Couple max de pose - Tᵢₙₛₜ,ₘₐₓ | |
| KEM HP + BRP Ø12 | 50 | M6 - M8 | 12 | 0.3 | 0.9 | 100 | 250 | 4 |
| KEM HP + BRP Ø15 | 85 | M8 - M10 | 16 | 0.3 | 0.9 | 100 | 250 | 4 |
| KEM HP + BRP Ø20 | 85 | M12 - M16 | 22 | 0.4 | 0.9 | 120 | 250 | 4 |
1kN ≈ 100 kgf
(1) cheville isolée sans influence d'espacement ou de distance au bord
(2) méthode de calcul selon EOTA TR054
(3) les valeurs admissible N et V proviennent des résistances caractéristiques indiquées dans la certification ETA et incluent les coefficients partiels de sécurité ym et γf =1.4
(4) les valeurs sont données pour une plage de température de 24°C long terme, et 40°C court terme. Pour des températures différentes, se référer à l'ETA.
(5) pour tout autre configuration, vous trouverez plus d'information dans l'ETA.
Installation
Paramètres d'installation - béton
| Référence | Données de pose des fixations chimiques | |||||
|---|---|---|---|---|---|---|
| Profondeur d'implantation[mm] | Paramètres d'installation | |||||
| hₑf | Ø perçage - d₀[mm] | Profondeur de perçage - h₀ ≥[mm] | Ø max perçage à fixer - df ≤[mm] | Clef (ISO 4032) - SW[kN] | Couple max de pose - Tᵢₙₛₜ,ₘₐₓ[Nm] | |
| KEM HP + M8 | 80 | 10 | 80 | 9 | 13 | 10 |
| KEM HP + M10 | 90 | 12 | 90 | 12 | 17 | 20 |
| KEM HP + M12 | 110 | 14 | 110 | 14 | 19 | 40 |
| KEM HP + M16 | 125 | 18 | 125 | 18 | 24 | 80 |
| KEM HP + M20 | 170 | 24 | 170 | 22 | 30 | 120 |
| KEM HP + M24 | 210 | 28 | 210 | 26 | 36 | 160 |
Les valeurs de résistances sont en kN.
1kN ≈ 100 kgf
(1) cheville isolée sans influence d'espacement ou de distance au bord dans un béton C20/25
(2) méthode de calcul selon EN1992-4:2018 (γc= 1,5; ψsus= 1)
(3) les valeurs de calcul Nrd et Vrd proviennent des résistances caractéristiques indiquées dans la certification ETA et incluent les coefficients partiels de sécurité ym dépendant de chaque diamètre.
(4) les charges admissibles N et V sont issues des valeurs caractéristiques de la certification ETA avec les facteurs partiels de sécurité γf=1.4 and γm
(5) les valeurs sont données pour une plage de température de 24°C long terme, et 40°C court terme. Pour des températures différentes, se référer à l'ETA.
(6) Valeur en cisaillement pur et une distance de bord C ≥ 10xhnom
Plus d'information dans l'ETA.
Reference
Avantages
- Prise rapide
- Charges moyennes
- Convient pour le béton humide et les trous inondés
Autres caractéristiques
- Agrément Technique Européen ETA-20/0108 pour béton non-fissuré selon EAD 330499-01-0601
- Agrément Technique Européen ETA-20/0107 pour maçonnerie selon EAD 330076-00-0604
- Charges moyennes
- Thixotropie optimale, temps de prise optimale entre -0°C et +39°C / Temps de manipulation allongé -5°C à +39°C (Température du support)
- Fixation en plafond possible
- Plage de température après durcissement: -40 / +50°C (max 80°C court terme)
- Leed testé A+
