KIT FIX PPJBT

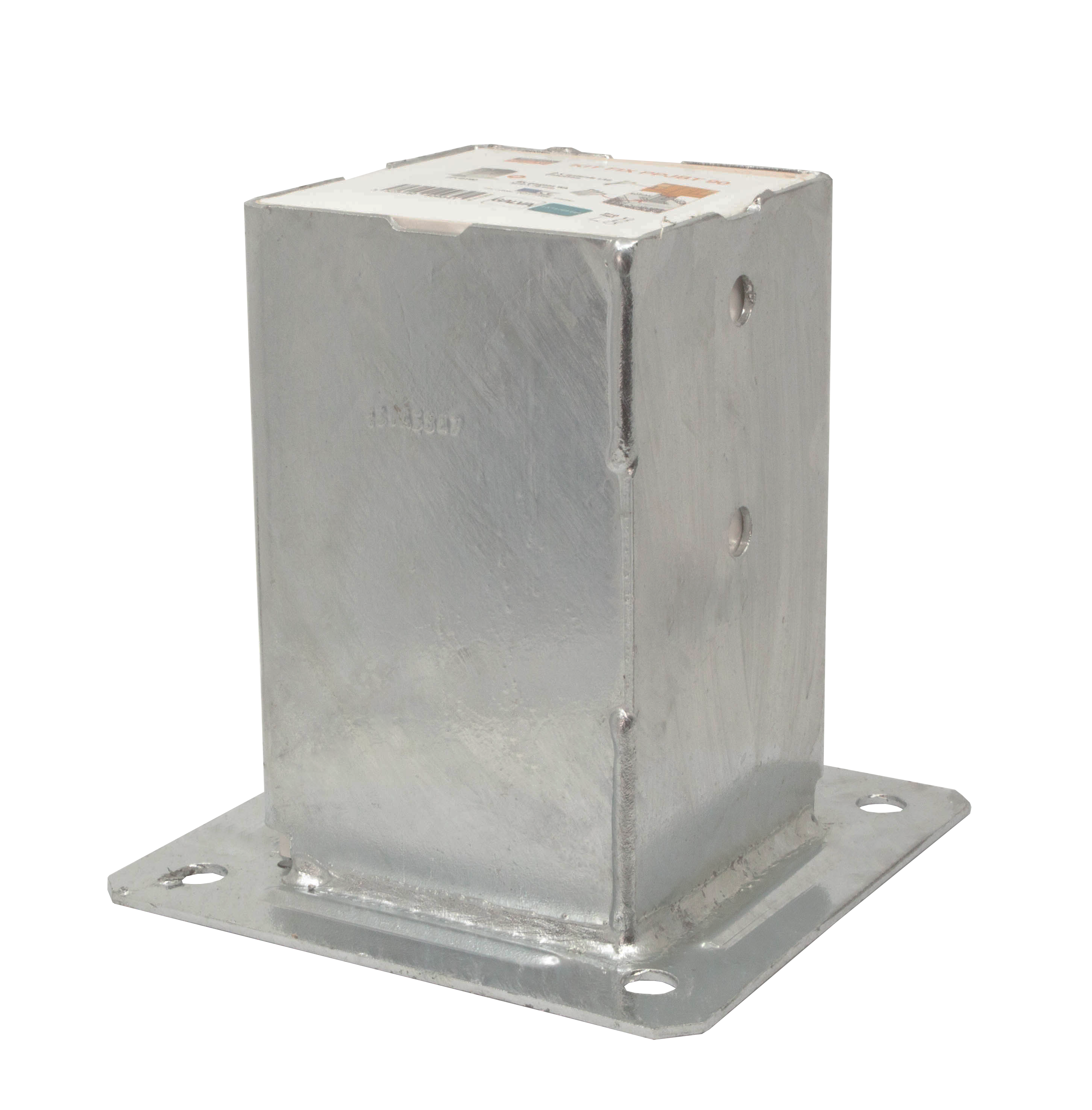

Pied de poteau carré sur platine "prêt-à-fixer"

Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.

Classe service 3

Présentation

Images

Caractéristiques

Matière

  • Acier DD11 suivant NF EN 10111,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur corps : 2 à 3 mm selon les modèles,
  • Épaisseur platine : 2,5 à 3 mm selon les modèles.

Avantages

  • Fourni avec les accessoires de fixation,
  • Platine d'épaisseur 2,5 mm renforcée : grande résistance à la déformation,
  • Angles de la platine découpés pour plus de sécurité,
  • Compatible avec les sections de poteau courantes du marché.

Application

Support

  • Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
  • Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Contenu du kit
A B C D E t1 t2 Partie haute Platine
Ø11 Ø12
KIT FIX PPJBT 70711507115015022.5441 PPJBT70 - 4 WA M10-78/5 - 2 LAG10050
KIT FIX PPJBT 90911509115015022.5441 PPJBT90 - 4 WA M10-78/5 - 2 LAG10050

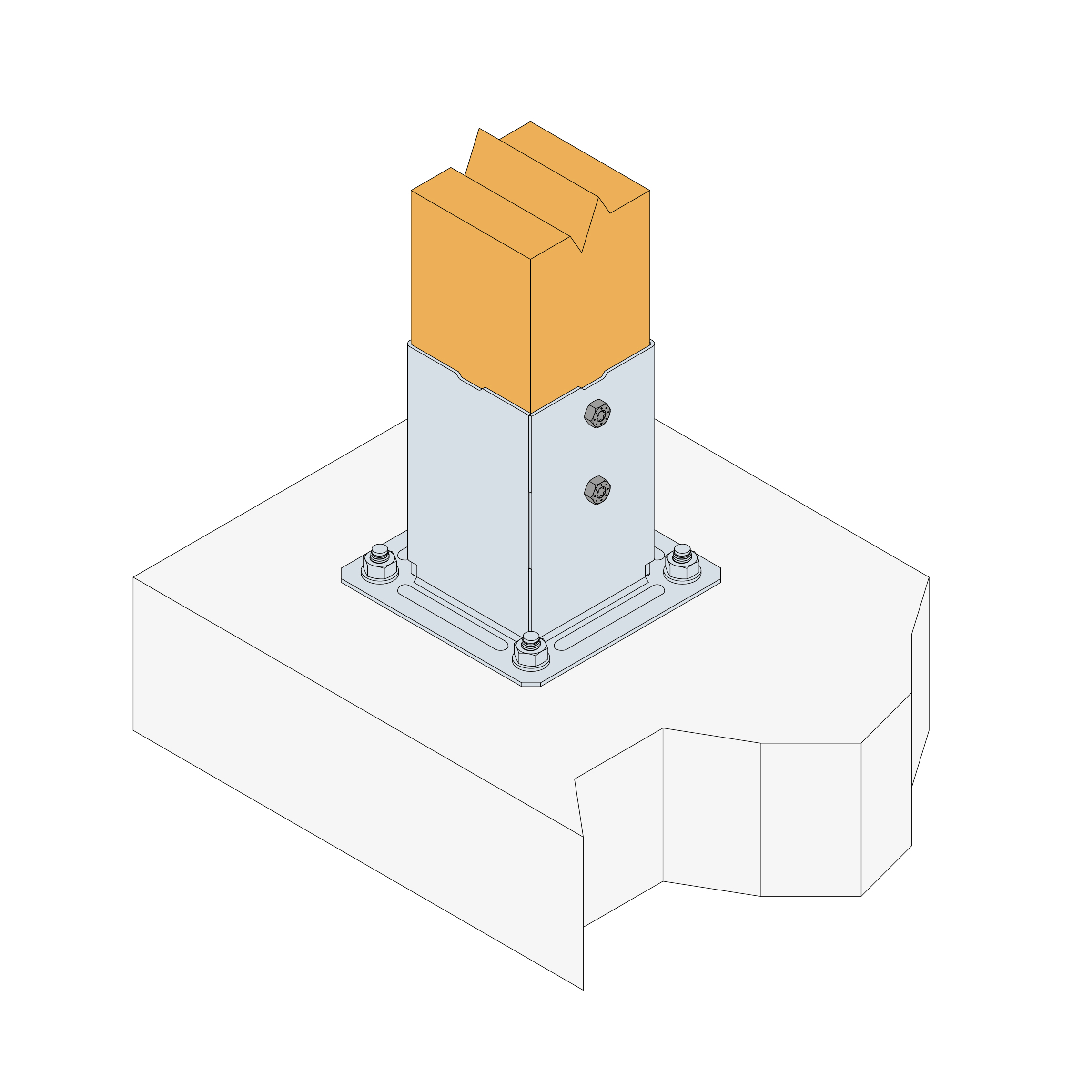

Installation

Montage

Fixations

Ce kit comprend :

  • 1 pied de poteau PPJBT70 ou PPJBT90 en acier galvanisé à chaud,
  • 4 goujons WA M10-78/5 en acier éléctrozingué,
  • 2 tirefonds LAG 10-50 en acier zingué blanc.

Mise en garde

La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force, ...).
