Anneau de charpente
Les anneaux de charpente type A1 entrent dans la réalisation d‘assemblages boulonnés. Ils permettent d‘augmenter la capacité de reprise de charges de l‘assemblage.



Présentation
Caractéristiques
Matière
- Alliage d‘aluminium EN AC-AISI9Cu3 (Fe) selon EN 1706,
- Épaisseur : 5 à 6 mm selon les modèles.
Avantages
- Augmente la reprise de charge au cisaillement des boulons de charpente.
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé...
- Porté : bois massif, bois composite, bois lamellé-collé, acier...
Domaines d'utilisation
- Tous types d‘assemblages bois/bois
Données techniques

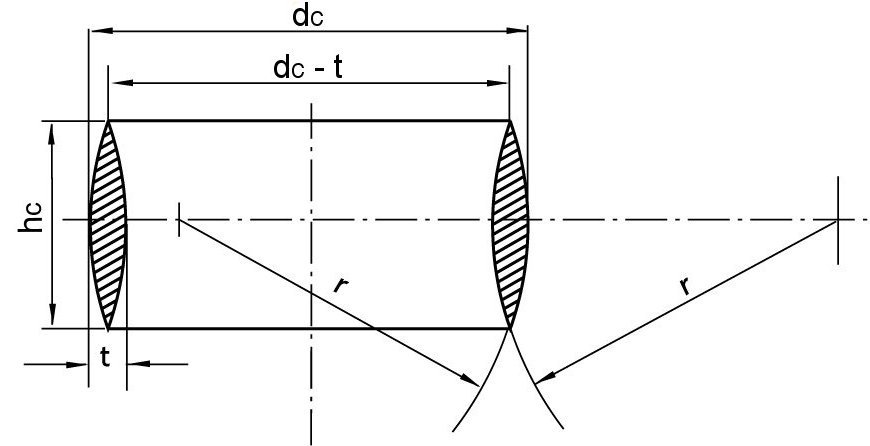

Dimensions
| Référence | Dimensions des connecteurs[mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Autre | Dimensions[mm] | ||||||||||
| Type | Qté par boîte | Poids[kg] | Ep.[mm] | Ø (2) | Hauteur | Rayon | Rondelle | Diamètre du boulon | |||
| Extérieur | Total | r[mm] | Diamètre | Epaisseur | db,min[mm] | db,max[mm] | |||||
| dc[mm] | hc[mm] | dw[mm] | tw[mm] | ||||||||
| A1-65-B | A1 | 50.0 | 0.06 | 5 | 65 | 30 | 50 | 36 | 3.6 | 12 | 24 |
| A1-80-B | A1 | 50.0 | 0.08 | 6 | 80 | 30 | 50 | 36 | 3.6 | 12 | 24 |
| A1-95-B | A1 | 50.0 | 0.098 | 6 | 95 | 30 | 60 | 36 | 3.6 | 12 | 24 |
| A1-126-B | A1 | 50.0 | 0.13 | 6 | 126 | 30 | 60 | 36 | 3.6 | 12 | 24 |
Distances minimum et Valeurs Caractéristiques
| Référence | Dimensions des connecteurs[mm] | Cisaillement connectors Capacité | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Autre | Epaisseur du bois[mm] | Distances minimum[mm] | Resistance caractéristique au cisaillement (rés. du boulon non incluse)[kN] | ||||||||||
| Type | F[mm] | t₂[mm] | Distance perpendiculairement aux fibres | Distance de rive chargé | Distance de rive non chargé | Distance de rive chargé | Distance de rive non chargé | Distance parallèlement aux fibres | Rv.ₖ[kN] | Rv.₃₀.ₖ[kN] | Rv.₆₀.ₖ[kN] | Rv.₉₀.ₖ[kN] | |
| a₂[mm] | a₃.ₜ[mm] | a₃.c α=₉₀°[mm] | a₄.ₜ α=₉₀°[mm] | a₄.c[mm] | a₁ α=₀°[mm] | ||||||||
| A1-65-B | A1 | 45 | 75 | 78 | 130 | 130 | 52 | 39 | 130 | 18.3 | 16.8 | 14.4 | 13.4 |
| A1-80-B | A1 | 45 | 75 | 96 | 160 | 160 | 64 | 48 | 160 | 25 | 22.9 | 19.5 | 18.1 |
| A1-95-B | A1 | 45 | 75 | 114 | 190 | 190 | 76 | 57 | 190 | 32.4 | 29.5 | 25 | 23.2 |
| A1-126-B | A1 | 45 | 75 | 152 | 252 | 252 | 100.8 | 75.6 | 252 | 49.5 | 44.7 | 37.5 | 34.7 |
Les valeurs caractéristiques en cisaillement par connecteur par plan de cisaillement Rv.k est calculée suivant les distances minimales données dans ce tableau pour un bois de classe C24. Cette valeur peut être augmentée avec une classe de bois supérieure (voir coefficient k3 suivant EN1995). Cette valeur peut aussi être réduite/augmentée avec a3.t (voir coefficient k2 suivant EN1995). Dans le cas de valeurs de t1 et t2 plus faibles, se réferer à l'EN1995. La valeur caractéristique de résistance en cisaillement d'un boulon n'est pas incluse et il est seulement considéré pour le serrage.
Installation
Montage
Fixations
- Le montage des anneaux nécessite une fraise spécifique pour réaliser une gorge circulaire suivant la forme de l‘anneau. Une fois le serrage effectué, l‘assemblage est réalisé,
- Le montage d‘un boulon nécessite obligatoirement deux rondelles (voir dimensions minimum dans le tableau).
Installation
- Usiner les deux éléments bois en réalisant les gorges circulaires et les perçages pour le boulon,
- Mettre en place l'anneau,
- Serrer les éléments bois,
- Insérer le boulon et serrer.
