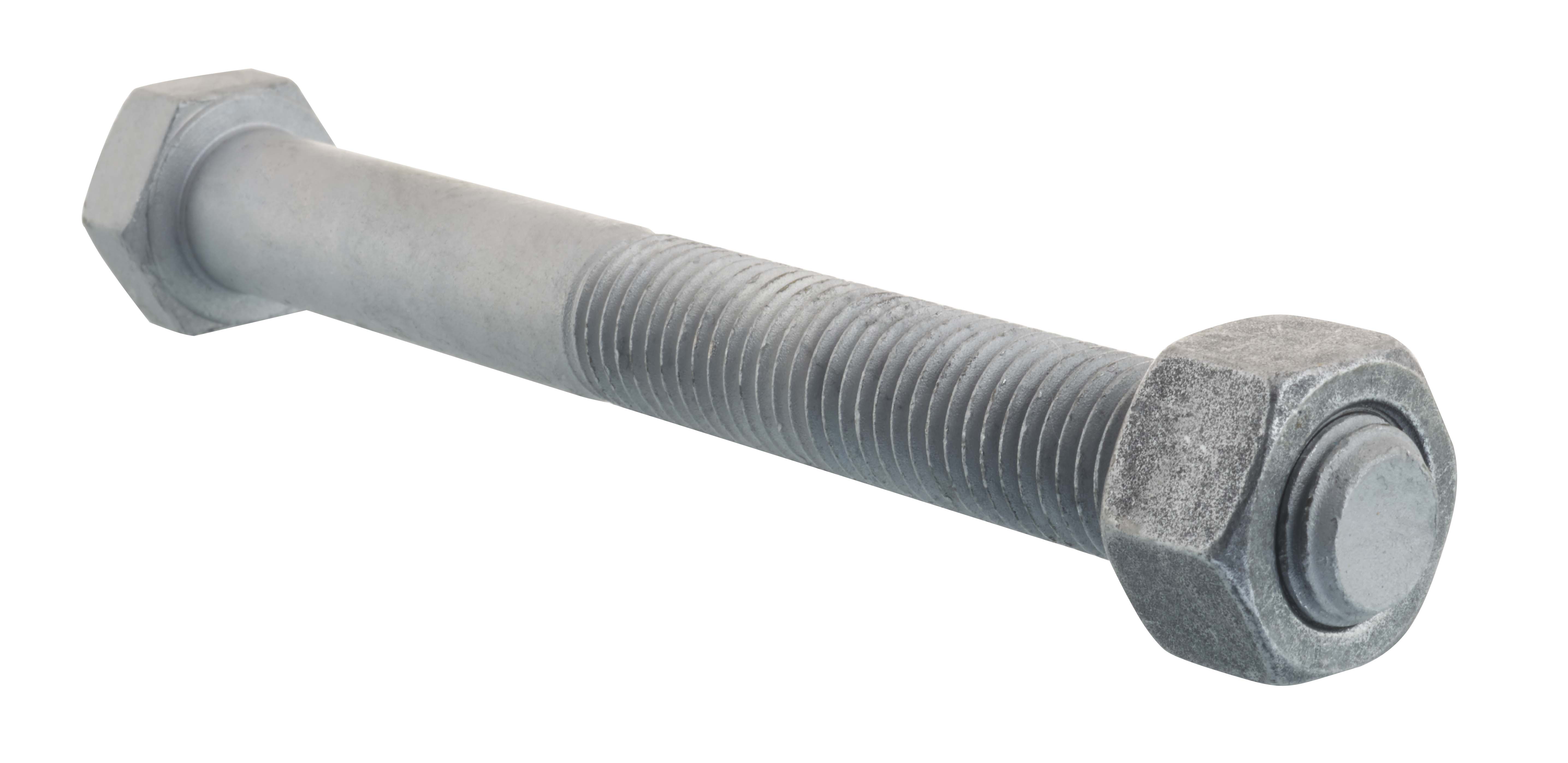

BSH

Boulon tête hexagonale

Les boulons BSH à tête hexagonale sont utilisés dans les assemblages boulonnés. La résistance de ces derniers peut-être calculée suivant l‘Eurocode 5 voire augmentée par l‘utilisation d‘assembleurs mécaniques de type Bulldog ou anneaux.

Marquage CE
Classe service 3
Exterieur
Acier galvanisé

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé à chaud de classe 6.8 (sauf pour 4 refs en acier classe 5.6 - voir 2nd tableau),
  • Boulons : conformes à la norme NF EN ISO 4014:2011,
  • Ecrous : conformes à la norme NF EN ISO 4032:2012.

Avantages

  • Le revêtement en galvanisation à chaud permet une utilisation des boulons en classe de service 3 au sens de l’Eurocode 5,
  • Résistance matière : (classe 6.8)
    • Limite ultime σr = 600 MPa
    • Limite d‘élasticité σe = 480 Mpa,
  • Résistance matière : (classe 5.6)
    • Limite ultime σr = 500 MPa
    • Limite d‘élasticité σe = 300 Mpa.

Application

Support

  • Porteur : bois massif, bois composite, lamellé collé, acier,
  • Porté : bois massif, bois composite, lamellé collé, acier.

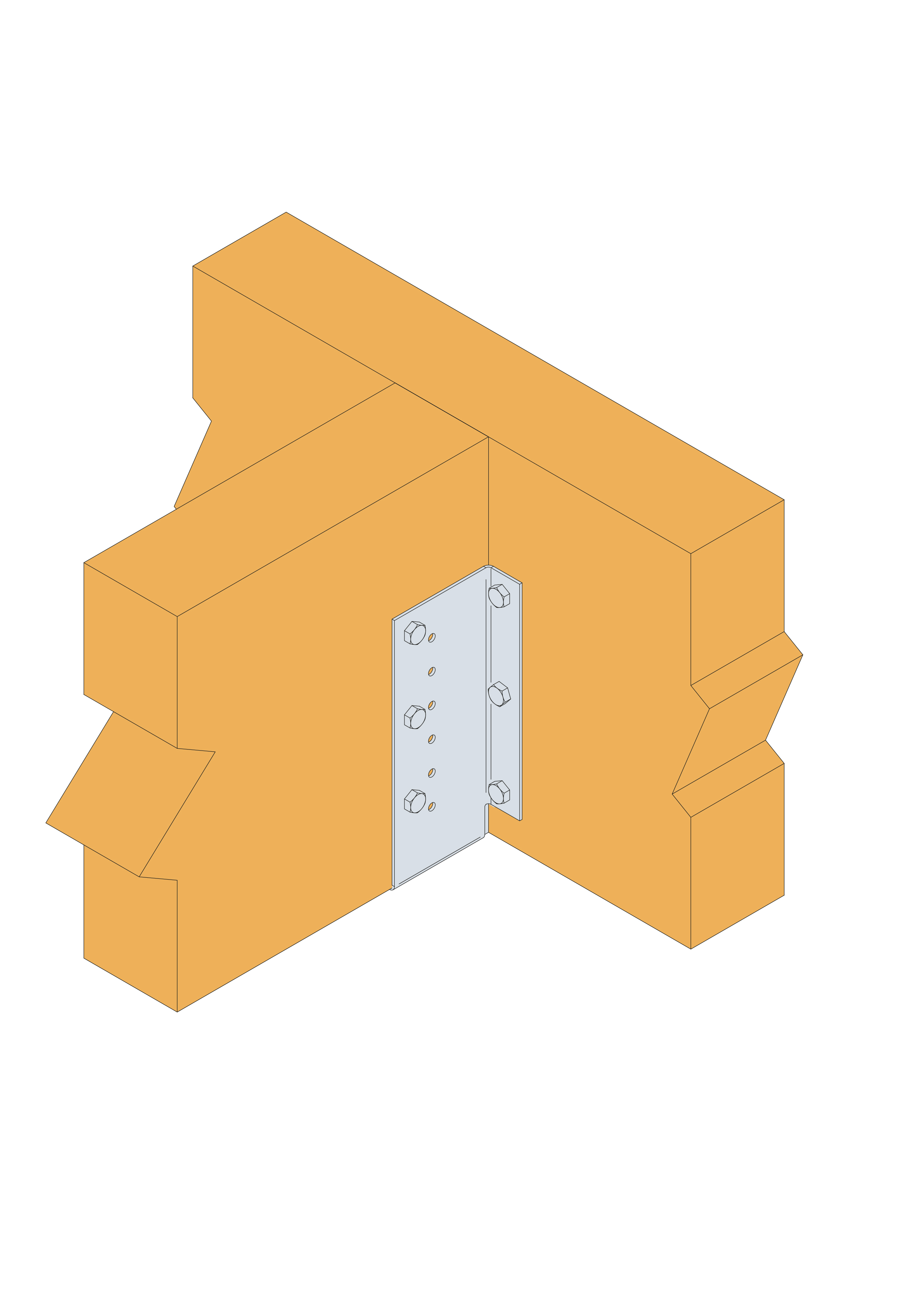

Domaines d'utilisation

  • Sabots de charpente,
  • Equerres mixtes renforcées,
  • Pieds de poteaux.

Données techniques

Dimensions

Dimensions

Références Dimensions fixations [mm]
d l lg SW
BSH12/1801218010018
BSH12/2001220010018
BSH12/2401224010018
BSH16/1801618010024
BSH16/2001620010024
BSH16/2401624010024
BSH16/3001630010024
BSH18/1801818010027
BSH18/2001820010027
BSH18/2401824010027
BSH18/3001830010027
BSH18/3251832510027
BSH18/3501835010027
BSH18/3751837510027
BSH18/4501845010027
BSH20/1802018010030
BSH20/2402024010030
BSH20/3002030010030

Propriétés caractéristiques

Références Propriétés caractéristiques
Classe Moment d’écoulement plastique caractéristique [My.k] [Nm]
BSH12/1805.695.9
BSH12/2006.8115.1
BSH12/2405.695.9
BSH16/1806.8243.2
BSH16/2006.8243.2
BSH16/2406.8243.2
BSH16/3006.8243.2
BSH18/1806.8330.4
BSH18/2006.8330.4
BSH18/2406.8330.4
BSH18/3006.8330.4
BSH18/3256.8330.4
BSH18/3505.6275.3
BSH18/3755.6275.3
BSH18/4506.8330.4
BSH20/1806.8434.5
BSH20/2406.8434.5
BSH20/3006.8434.5

ATTENTION: les 4 réferences suivantes sont en classe 5.6  et basculeront en classe 6.8 courant 2021 :

- BSH12/180

- BSH12/240

- BSH18/350

- BSH18/375

Certification

Déclaration de performance (DoP)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
