Connecteurs

Plaques à clous et connecteurs de cisaillement

C2 - C4

Crampon Bulldog

Les crampons Bulldog simples dentures entrent dans la réalisation d‘assemblages boulonnés. Ils permettent d‘augmenter la capacité de reprise de charge des assemblages.

Fiche technique

Marquage CE

Exterieur

Acier galvanisé

Classe service 3

EPD

Présentation

Images

Caractéristiques

Matière

Acier de type HC340 suivant EN 10268,
Finition galvanisée à chaud suivant NF EN ISO 1461
Épaisseur : 1 à 1,5 mm.

Avantages

Peut être utilisé pour un assemblage bois-bois ou bois-acier,
Permet le démontage de l‘assemblage,
Ne nécessite pas d‘usinage particulier pour la mise en oeuvre,
Améliore les performance d'un assemblage boulonné.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé
Porté : bois massif, bois composite, bois lamellé-collé

Domaines d'utilisation

Couronne de boulons pour portiques,
Assemblage de tirants métallique/ferme, de poteau béton/ferme, d‘entraits,
Tous types d‘assemblages bois/bois boulonnés...

Données techniques

Dimensions - Forme ronde, simple denture C2

Dimensions

Référence	Dimensions des connecteurs[mm]
	Autre	Dimensions[mm]
	Type	Ep.[mm]	Ø (2)		Hauteur
			Extérieur	Trou central	Dents	Total
			dc[mm]	d₁[mm]	Hauteur des dents[mm]	hc[mm]
C2-50M10G-B	C2	1	50	10.4	5.6	6.6
C2-50M12G-B	C2	1	50	12.4	5.6	6.6
C2-50M16G-B	C2	1	50	16.4	5.6	6.6
C2-50M20G-B	C2	1	50	20.4	5.6	6.6
C2-62M12G-B	C2	1.2	62	12.4	7.5	8.7
C2-62M16G-B	C2	1.2	62	16.4	7.5	8.7
C2-62M20G-B	C2	1.2	62	20.4	7.5	8.7
C2-75M12G-B	C2	1.3	75	12.4	9.2	10.4
C2-75M16G-B	C2	1.3	75	16.4	9.2	10.4
C2-75M20G-B	C2	1.3	75	20.4	9.2	10.4
C2-95M16G-B	C2	1.4	95	16.4	11.4	12.7
C2-95M20G-B	C2	1.4	95	20.4	11.4	12.7
C2-95M22G-B	C2	1.4	95	22.4	11.4	12.7
C2-95M24G-B	C2	1.4	95	24.4	11.4	12.7
C2-117M20G-B	C2	1.5	117	20.4	14.5	16
C2-117M22G-B	C2	1.5	117	22.4	14.5	16
C2-117M24G-B	C2	1.5	117	24.4	14.5	16

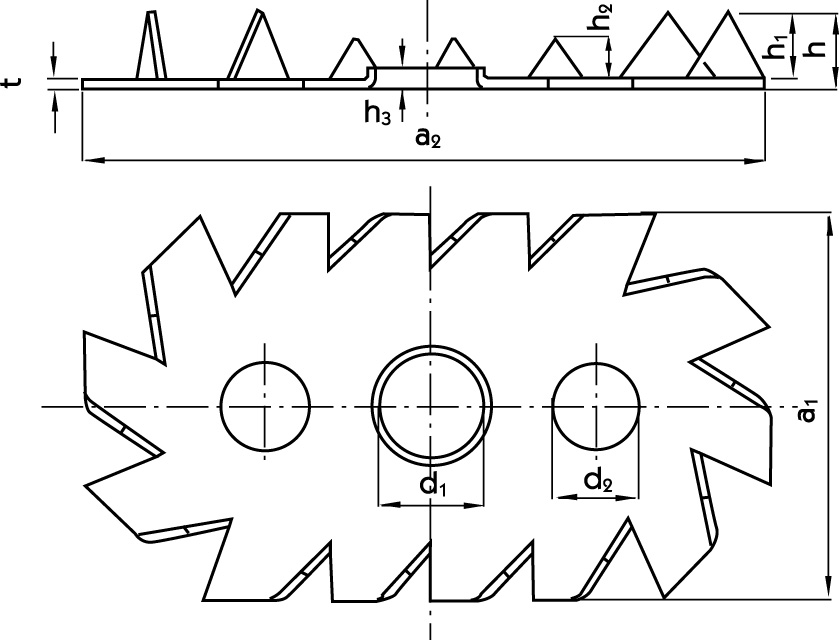

Dimensions - Forme ovale, simple denture C4

Référence	Dimensions des connecteurs[mm]
	Autre	Dimensions[mm]
	Type	Ep.[mm]	a1[mm]	a2[mm]	Ø (2)		Hauteur
					Trou central	Perçages sur les côtés	Dents	Total
					d₁[mm]	d2[mm]	Hauteur des dents[mm]	hc[mm]
C4-73/130M20G-B	C4	1.5	73	130	20.4	16	13.3	14.8

Distances minimum et Valeurs Caractéristiques

Référence	Dimensions des connecteurs[mm]		Cisaillement connectors Capacité
	Autre	Dimensions[mm]	Epaisseur du bois[mm]		Distances minimum[mm]						Resistance caractéristique au cisaillement (rés. du boulon non incluse)[kN]
	Type	db[mm]	F[mm]	t₂[mm]	Distance perpendiculairement aux fibres	Distance de rive chargé	Distance de rive non chargé	Distance de rive chargé	Distance de rive non chargé	Distance parallèlement aux fibres	Rv.ₖ[kN]
	Type	db[mm]	F[mm]	t₂[mm]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]	Rv.ₖ[kN]
C2-50M10G-B	C2	10	17	28	60	75	75	40	30	75	6.4
C2-50M12G-B	C2	12	17	28	60	75	75	40	30	75	6.4
C2-50M16G-B	C2	16	17	28	60	75	75	40	30	75	6.4
C2-50M20G-B	C2	20	17	28	60	75	75	40	30	75	6.4
C2-62M12G-B	C2	12	23	38	75	93	93	50	38	93	8.8
C2-62M16G-B	C2	16	23	38	75	93	93	50	38	93	8.8
C2-62M20G-B	C2	20	23	38	75	93	93	50	38	93	8.8
C2-75M12G-B	C2	12	28	46	90	113	113	60	45	113	11.7
C2-75M16G-B	C2	16	28	46	90	113	113	60	45	113	11.7
C2-75M20G-B	C2	20	28	46	90	113	113	60	45	113	11.7
C2-95M16G-B	C2	16	35	57	114	143	143	76	57	143	16.7
C2-95M20G-B	C2	20	35	57	114	143	143	76	57	143	16.7
C2-95M22G-B	C2	22	35	57	114	143	143	76	57	143	16.7
C2-95M24G-B	C2	24	35	57	114	143	143	76	57	143	16.7
C2-117M20G-B	C2	20	44	73	141	176	176	94	71	176	22.8
C2-117M22G-B	C2	22	44	73	141	176	176	94	71	176	22.8
C2-117M24G-B	C2	24	44	73	141	176	176	94	71	176	22.8
C4-73/130M20G-B	C4	20	40	67	117	146	146	78	59	146	17.3

Les valeurs caractéristiques au cisaillement par plan de cisaillement R_v,k sont données par crampon suivant les distances minimum décrites dans le tableau ci-dessus et pour un bois de classe C24. Elles sont exprimées en kN. Cette capacité peut être augmentée en utilisant une classe de bois supérieure (voir le facteur k₃ selon l'Eurocode 5). Cette capacité peut également être diminuée avec des valeurs plus basses de a_3,t (voir le facteur k₃ selon l'Eurocode 5). Pour des épaisseurs de bois t₁ ou t₂ plus faibles, se référer à l'Eurocode 5. La capacité résistante du boulon n'est pas prise en compte dans ce tableau et devra être ajoutée.

Installation

Montage

Fixations

Le montage des crampons se fait avec une presse hydraulique ou à l'aide d'une cale en bois dur et d'une masse,
Le diamètre du trou intérieur doit être le même que celui du boulon,
Le montage des crampons en atelier peut nécessiter 1 à 2 pointes pour maintenir le crampon pendant le transport.

Installation

Usiner les éléments bois en réalisant les perçages pour le boulon,
Presser les crampons chacun sur un élément bois (un crampon simple denture sur chaque pièce de bois),

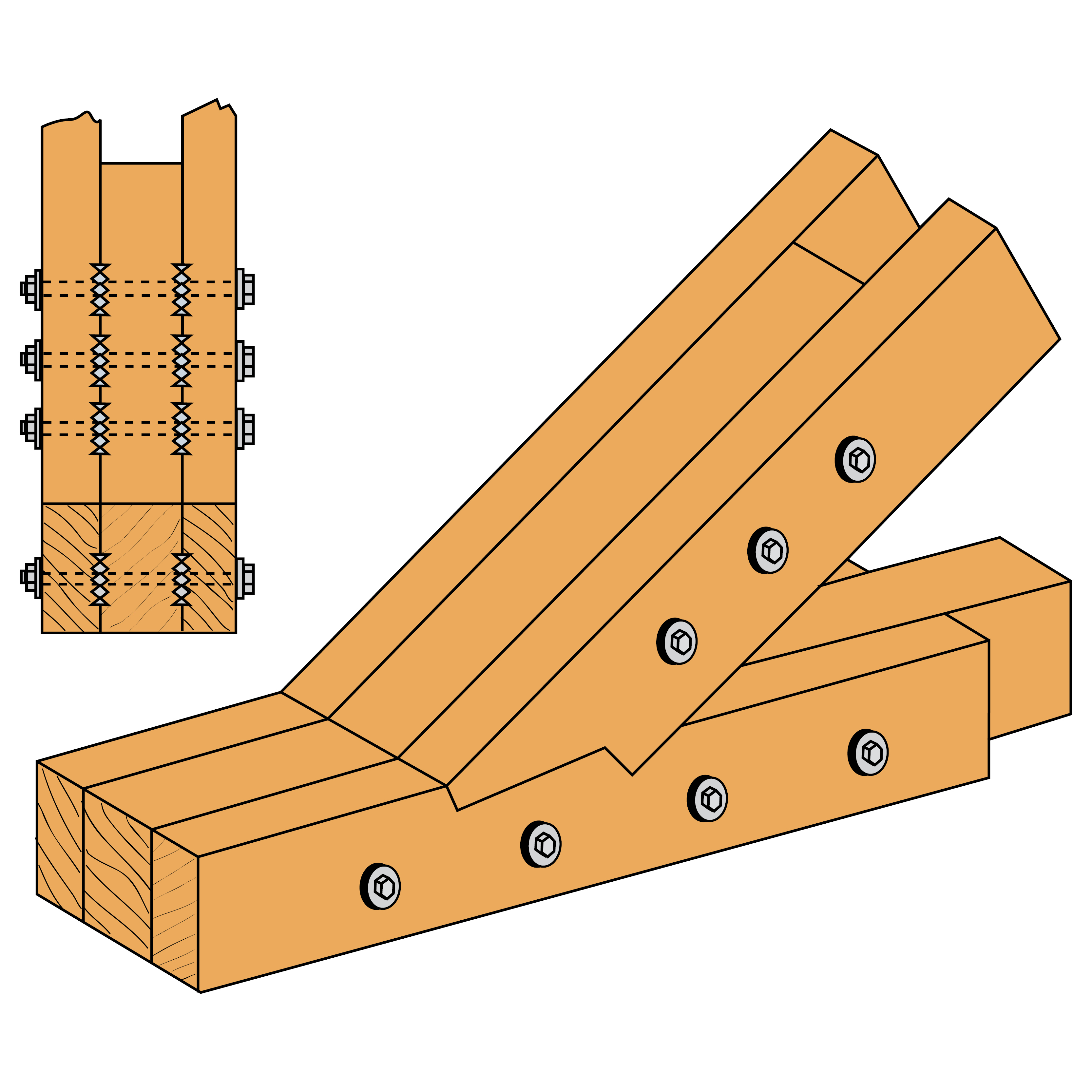

Sur le chantier, assembler les éléments bois (le crampons sont alors dos à dos), insérer le boulon et serrer.

Certification

Déclaration de performance (DoP)

fr-dop-h10-0007-04.pdf

Afficher l'historique

2018-07-16

fr-dop-h10-0007-issue-3.pdf

2013-04-19

fr-dop-h10-0007-issue-1.pdf

2013-03-01

d5e33919b21de4e6832a3b386ad817c82d14fa70.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
