Connexions pour assemblage des charpentes bois
Connexions complémentaires
FM-CT

Connecteur pour plancher collaborant bois-béton

Le connecteur FM-CT est une solution innovante et efficace pour la réalisation de plancher mixte bois-béton collaborant, aussi bien dans le cadre de projet neuf ou de rénovation.

Fiche technique
Marquage CE
ETA
Acier électrozingué 5µm
Intérieur

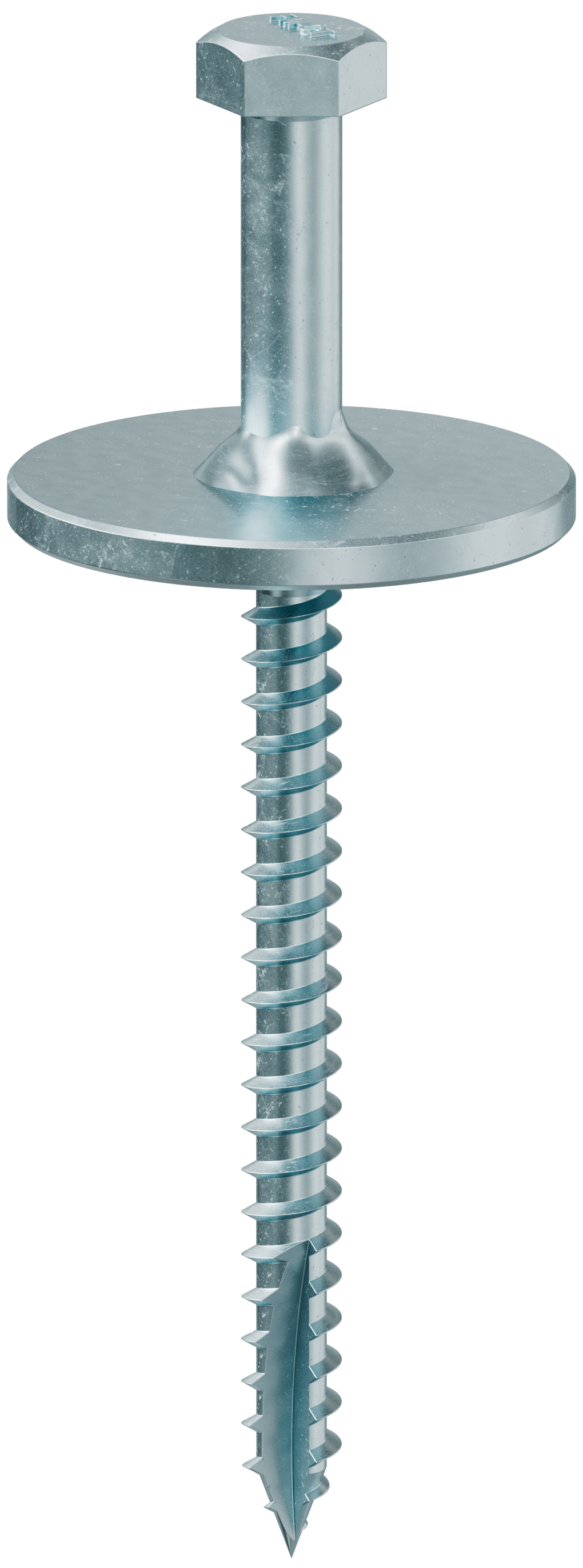

F_FM-CT8x120_ProdPho_RI_Prod_Concrete-TimberCompositeConnector_EU_C0

Présentation

Images

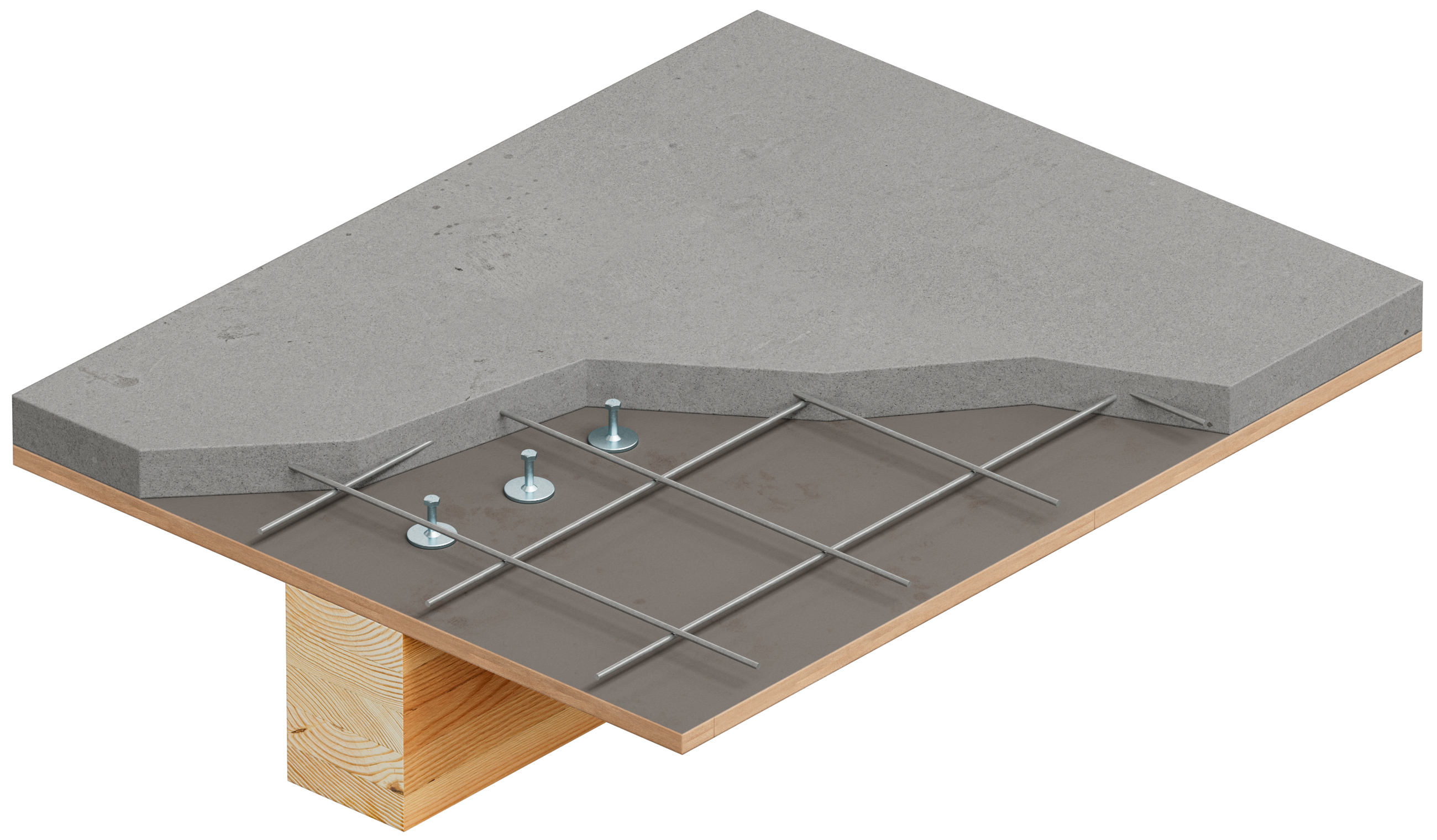

F_FM-CT8x120_InstPho_RI_Instld_Concrete-TimberCompositeConnector-GlulamBeamGL24-PerspectiveView_EU_C0

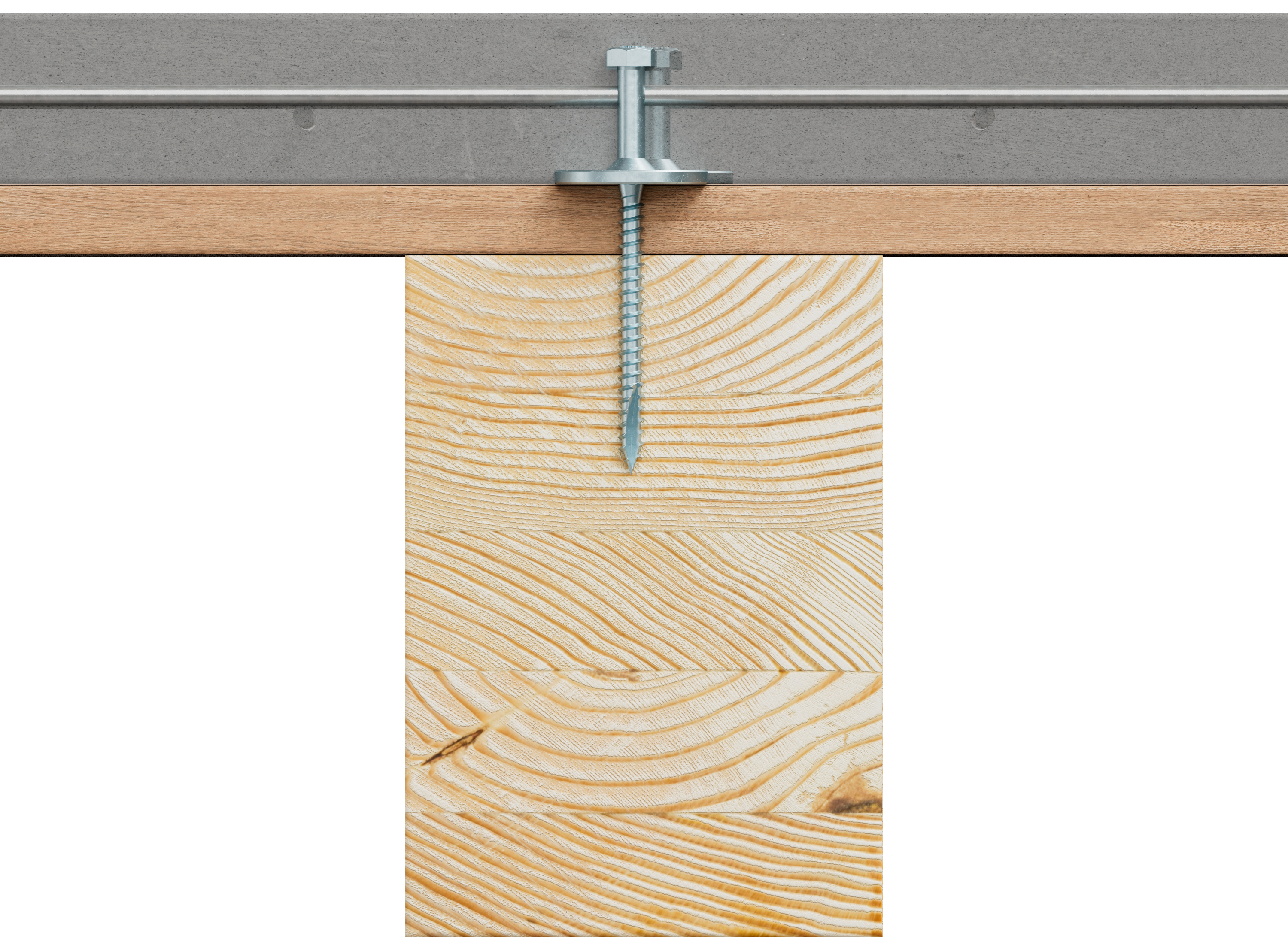

F_FM-CT8x120_InstPho_RI_Instld_Concrete-TimberCompositeConnector-GlulamBeamGL24-FrontView_EU_C0

Caractéristiques

Matière

  • Acier electrozingué

Application

Avantages

  • tête hexagonale facilitant la pose avec une visseuse puissante ou une clef
  • Rondelle large soudée:
    • servant de butée à la pose, et garantissant d'avoir toujours la même longueur de connecteur dans la partie béton et la partie bois,
    • bloquant l'effet de rotule, permettant une forte raideur et résistance du connecteur
  • Filetage large performant, garantissant stabilité et haute résistance
  • Pointe type 17 réduisant le risque de fendage à la pose

Données techniques

Dimensions

Références Code article Dimensions [mm] Qté/boîte Installation
d l dh ht lg embout Couple de pose [Nm] pré-perçage [mm] Vitesse de pose max [rpm]
FM-CT8X12005297B08120408120454085.5SW135010 155.5600
FM-CT12X15005297B1215040121505840118SW195040 459600

Valeurs Caractéristiques

Références Valeurs caractéristiques
Moment d’écoulement plastique caractéristique – My.k [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax.k.90° [fax.k.90°] [N/mm²] Résistance caractéristique en traction - ftens.k [ftens.k] [kN] Résistance caractéristique en torsion - ftor.k [ftor.k] [Nm] Ratio de torsion
FM-CT8X12016.65.113.615.7>1,5
FM-CT12X15066.87.434.144.7>1,5

Valeurs Caractéristiques - Bois GL24h - 20mm panneau de coffrage

Références Valeur caractéristiques - Bois GL24h - 20mm de panneau de coffrage
Rv.k [kN] Kser [kN/mm] Ku [kN/mm]
FM-CT8X1206.64.12.8
FM-CT12X15014.89.56.3

Certification

Déclaration de performance (DoP)

friulsider-dop-fm-ct-00.pdf (295.86 KB)

Agrément technique (ATE)

eta240906-connettore.pdf (591.5 KB)

Téléchargements

  • FM-CT connecteur pour la fixation de planchers composites bois-béton

    FM-CT connecteur pour plancher collaborant bois-béton

    Le connecteur FM-CT est une solution innovante et efficace pour la réalisation de plancher mixte bois-béton collaborant, aussi bien dans le cadre de projet neuf ou de rénovation.

Bibliothèque CAO et BIM

2D

FM-CT12X150

FM-CT8X120

3D

FM-CT12X150

FM-CT8X120
