Connexions pour assemblage des charpentes bois

C1 - C5

Crampon Bulldog

Les crampons Bulldog double denture entrent dans la réalisation d‘assemblages boulonnés. Ils permettent d‘augmenter la capacité de reprise de charge des assemblages.

Fiche technique

Marquage CE

Classe service 3

Exterieur

Acier galvanisé

Présentation

Images

Caractéristiques

Matière

Acier de type HC340 suivant EN 10268,
Finition galvanisée à chaud suivant NF EN ISO 1461. Les modèles C1 Ø62 et Ø75 mm sont disponibles en finition type AVZ (pré-galvanisation type Z275),
Épaisseur : 1 à 1,5 mm.

Avantages

Permet le démontage de l‘assemblage,
Ne nécessite pas d‘usinage particulier pour la mise en oeuvre.

Application

Support

Porteur : bois massif, bois composite, lamellé-collé...
Porté : bois massif, bois composite, lamellé-collé, acier...

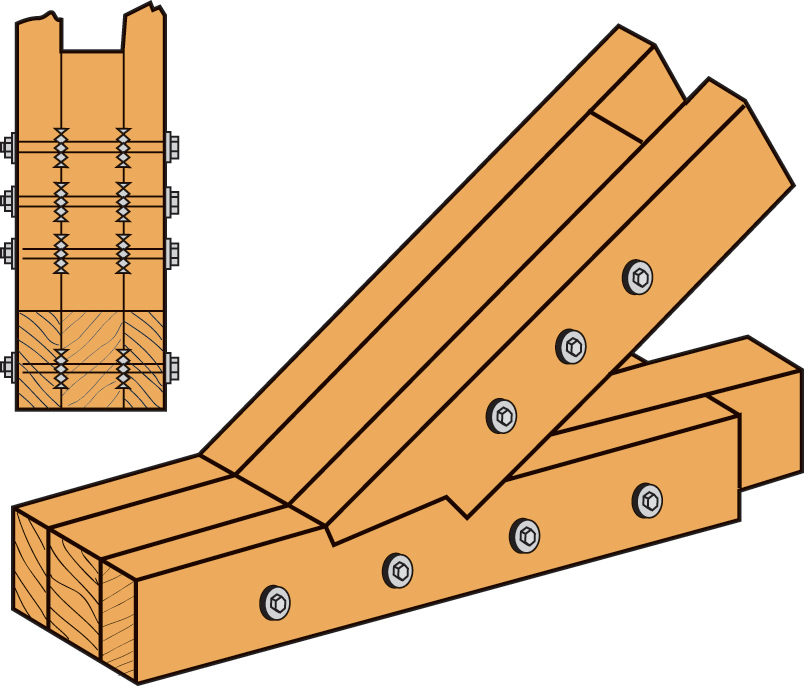

Domaines d'utilisation

Couronne de boulons pour portiques,
Assemblage de tirants métallique/ferme, de poteau béton/ferme, d‘entraits,
Tous types d‘assemblages bois/bois boulonnés, ...

Données techniques

Dimensions

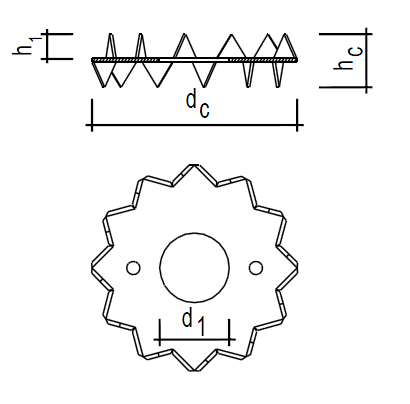

Dimensions - Forme ronde, double denture C1

Références	Type	Dimensions des crampons [mm]					Box Quantity
		Diamètre		Hauteur		Epaisseur
		Extérieur	Trou central	Dents	Total	t
		d_c	d₁	h₁	h_c	t
C1-50G-B	C1	50	17	6	13	1	200
C1-62G-B	C1	62	21	7.4	16	1.2	100
C1-75G-B	C1	75	26	9.1	19.5	1.3	100
C1-95G-B	C1	95	33	11.3	24	1.4	40
C1-117G-B	C1	117	48	14.3	30	1.5	25

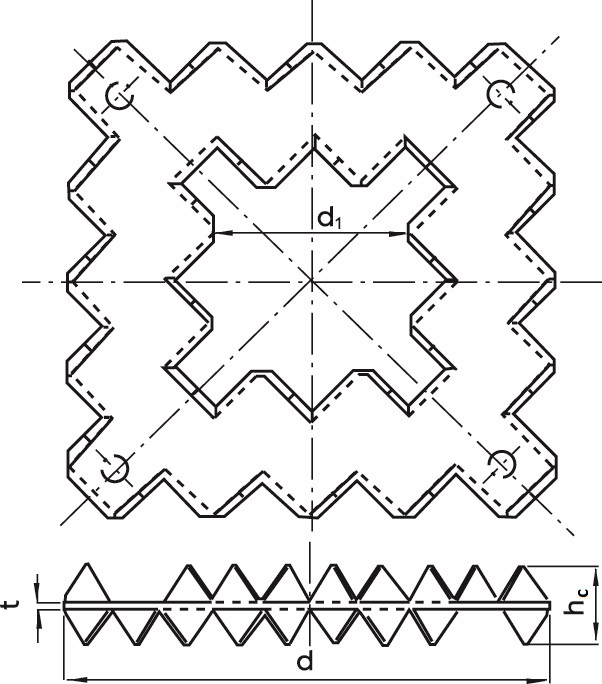

Dimensions - Forme carrée, double denture C5

Références	Type	Dimensions des crampons [mm]					Box Quantity
		Diamètre		Hauteur		Epaisseur
		Extérieur	Trou central	Dents	Total	t
		d_c	d₁	h₁	h_c	t
C5-100G-B	C5	100	40	7.3	16	1.4	50

Distances minimum et Valeurs caractéristiques

Références	Type	Epaisseur du bois		Distances minimum						Resistance caractéristique au cisaillement (rés. du boulon non incluse)
		t₁ [mm]	t₂ [mm]	Distance parallèlement aux fibres	Distance perpendiculairement aux fibres	Distance d'extrémité chargée	Distance d'extrémité non chargée	Distance de rive chargée	Distance de rive non chargée	R_v.k [kN]
		t₁ [mm]	t₂ [mm]	a_1 α=0° [mm]	a₂ [mm]	a_3.t [mm]	a_3.c α=90° [mm]	a_4.t α=90° [mm]	a_4.c [mm]	R_v.k [kN]
C1-50G-B	C1	18	30	75	60	75	75	40	30	6.3
C1-62G-B	C1	23	37	93	75	93	93	50	38	8.7
C1-75G-B	C1	28	46	113	90	113	113	60	45	11.6
C1-95G-B	C1	34	57	143	114	143	143	76	57	16.6
C1-117G-B	C1	43	72	176	141	176	176	94	71	22.7
C5-100G-B	C5	22	37	150	120	150	150	80	60	18

Les valeurs caractéristiques au cisaillement R_v,k sont données par crampon suivant les distances minimum décrites dans le tableau ci-dessus et pour un bois de classe C24. Cette capacité peut être augmentée en utilisant une classe de bois supérieure (voir le facteur k₃ selon l'Eurocode 5). Cette capacité peut également être diminuée avec des valeurs plus basses de a_3,t (voir le facteur k₂ selon l'Eurocode 5). Pour des épaisseurs de bois t₁ ou t₂ plus faibles, se référer à l'Eurocode 5. La résistance caractéristique du boulon en cisaillement n'est pas incluse et doit être ajoutée.

Installation

Montage

Installation

Usiner les éléments bois en réalisant les perçages pour le boulon,
Presser le crampon sur les éléments bois,
Insérer le boulon et serrer.

Fixations

Le montage des crampons double denture se fait par enfoncement des dents lors du boulonnage des pièces entre elles à l'aide d'une presse hydraulique ou d'une clé. Une fois le serrage effectué, l'assemblage est réalisé,
Le montage d'un boulon nécessite toujours deux rondelles.
