BTCALU

Etrier à âme intérieure - Aluminium

Discret, l'étrier à âme intérieure BTCALU allie haute résistance et performances à une esthétique structurelle minimaliste pour les assemblages bois-bois et bois-béton.

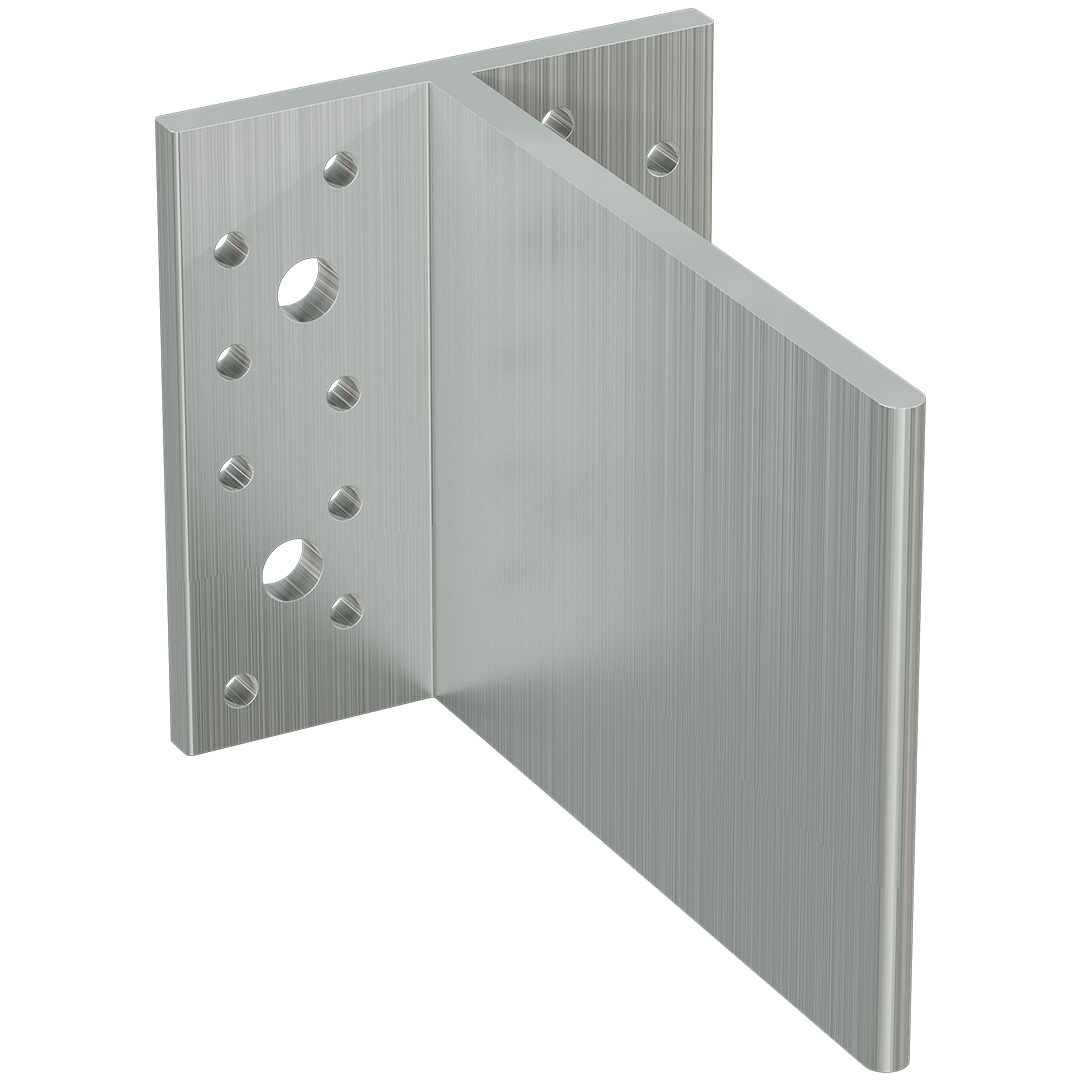

L"étrier BTCALU est composé d'un profil aluminium qui s'insère dans une fente pré-découpée dans l'élément bois porté. Le BTCALU pourra ensuite être perçé en même temps que le bois, pour pouvoir ensuite y insérer des broches, et éviter ainsi les éventuelles difficultés d'alignement rencontrés avec les étriers pré-percés.

Fiche technique

Marquage CE

ETA

Nouveautés

Classe service 2

Intérieur

Aluminium

Présentation

Images

Caractéristiques

Matière

Aluminium

Avantages

Aluminium - un matériau solide, mais léger.

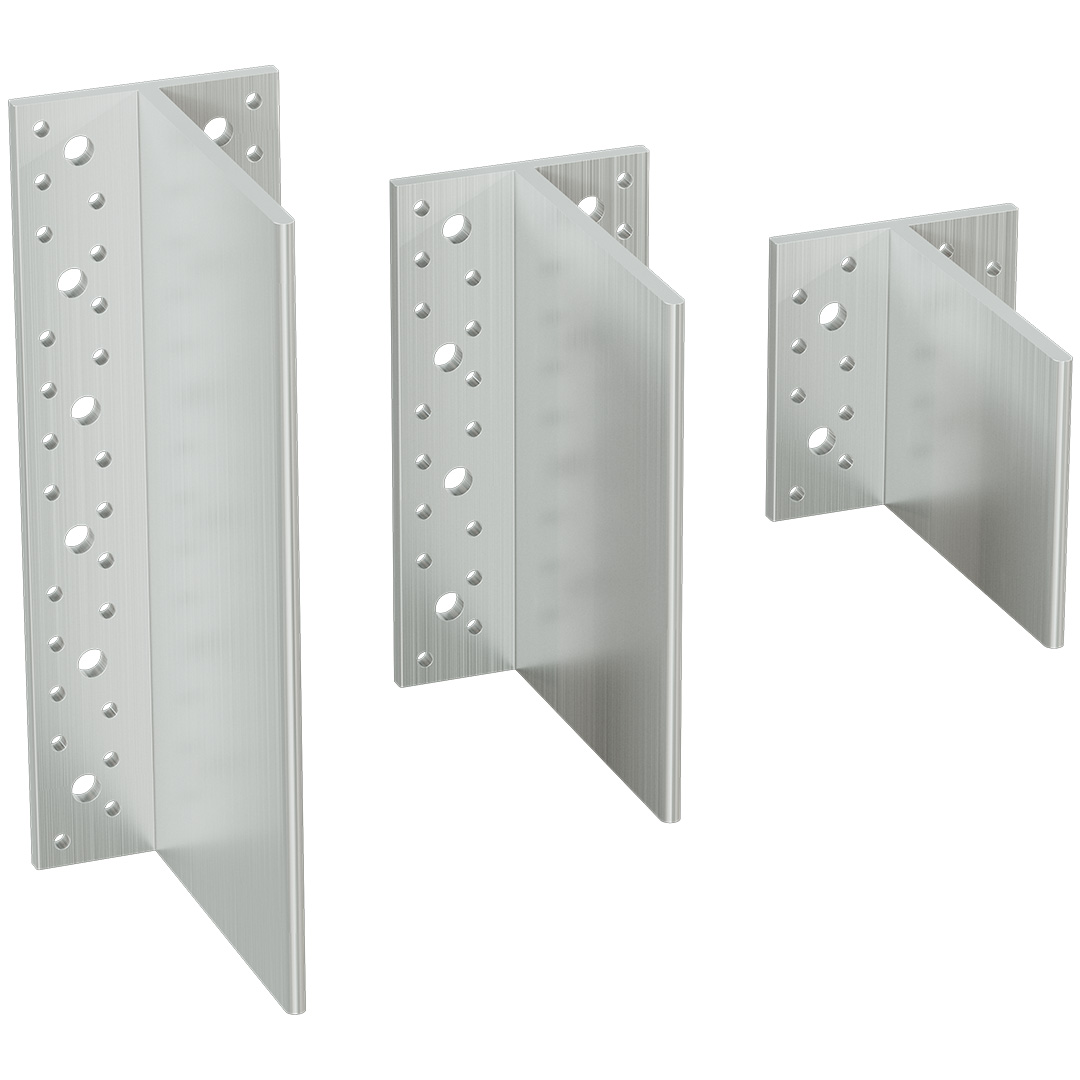

Disponible en 5 longueurs prédéfinies ainsi qu'en barre de 2 168 mm pour une découpe sur site à des dimensions personnalisées.
Utilisable pour des configurations en pente jusqu'à 45°.
Protection contre l'incendie conforme à notre ETA.
Tenue au feu 1/2h en suivant certaines préconisations. N'hésitez pas à consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".
Testé pour une utilisation avec les ancrages, goujons et fixations Simpson Strong-Tie.

Application

Support

Porteur: bois massif, bois lamellé-collé, bois composite, béton, acier...
Porté: bois massif, bois lamellé-collé, bois composite...

Domaines d'utilisations

Solives,

Pannes,

Poutre porteuse...

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Dimensions[mm]						Perçages sur porteur[mm]
	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α	Rond
	A[mm]	B[mm]	C[mm]	t[mm]	Min.[mm]	Max.[°]	Ø9	Ø5
BTCALU90	90	123	80	6	-45	45	4	16
BTCALU120	120	123	80	6	-45	45	6	22
BTCALU160	160	123	80	6	-45	45	8	30
BTCALU200	200	123	80	6	-45	45	10	38
BTCALU240	240	123	80	6	-45	45	12	46
BTCALU2168	2168	123	80	6	-45	45	-	-

Valeurs Caractéristiques - Solive sur poutre - CSA - STD 12

Dimensions

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - CSA - STD12
	Valeurs Caractéristiques - Bois C24[kN]																			Fixations
	R₄,ₖ	R₁,ₖ						R₂,ₖ						R₃,ₖ						Porté		Porteur
		Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Qté	Type	Qté	Type
		60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	Qté	Type	Qté	Type
BTCALU90	8.6	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	3.2	4.5	4.7	4.7	4.7	4.7	3.0	STD12	16.0	CSA5.0x50
BTCALU120	12.9	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	3.9	5.6	6.3	6.3	6.3	6.3	3.0	STD12	22.0	CSA5.0x50
BTCALU160	17.2	41.9	42	42	42	42	42	41.9	42	42	42	42	42	4.9	7	8.4	8.4	8.4	8.4	4.0	STD12	30.0	CSA5.0x50
BTCALU200	21.4	52.3	54.1	57.9	61.7	61.7	61.7	52.3	54.1	57.9	61.7	61.7	61.7	5.9	8.4	10.5	10.5	10.5	10.5	5.0	STD12	38.0	CSA5.0x50
BTCALU240	25.7	62.8	64.9	69.5	75.7	82.8	82.9	62.8	64.9	69.5	75.7	82.8	82.9	6.9	9.8	12.6	12.6	12.6	12.6	6.0	STD12	46.0	CSA5.0x50

Valeurs Caractéristiques - Solive sur poutre - SSH - STD 12

Dimensions

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - SSH - STD12
	Valeurs Caractéristiques - Bois C24[kN]																			Fixations
	R₄,ₖ	R₁,ₖ						R₂,ₖ						R₃,ₖ						Porté		Porteur
		Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]						Qté	Type	Qté	Type
		60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	Qté	Type	Qté	Type
BTCALU90	12.6	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	3.2	4.5	4.7	4.7	4.7	4.7	3.0	STD12	4.0	SSH8x80
BTCALU120	18.9	6	6	6	6	6	6	6	6	6	6	6	6	3.9	5.6	6.3	6.3	6.3	6.3	3.0	STD12	6.0	SSH8x80
BTCALU160	25.2	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	4.9	7	8.4	8.4	8.4	8.4	4.0	STD12	8.0	SSH8x80
BTCALU200	31.5	17	17	17	17	17	17	17	17	17	17	17	17	5.9	8.4	10.5	10.5	10.5	10.5	5.0	STD12	10.0	SSH8x80
BTCALU240	37.8	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	6.9	9.8	12.6	12.6	12.6	12.6	6.0	STD12	12.0	SSH8x80

Valeurs Caractéristiques - Solive sur support rigide - FM753 - STD12

Dimensions

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur support rigide - FM753 - STD12
	Fixations				Valeurs Caractéristiques - Bois C24[kN]
	Porteur		Porté		R₄,ₖ	R₁,ₖ						R₂,ₖ						R₃,ₖ
	Qté	Type	Qté	Type		Longueur de broches[mm]						Longueur de broches[mm]						Longueur de broches[mm]
	Qté	Type	Qté	Type		60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4.0	FM753 EVO M8	3.0	STD12	21.4	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.2	4.5	4.7	4.7	4.7	4.7
BTCALU120	6.0	FM753 EVO M8	3.0	STD12	31.4	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	3.9	5.6	6.3	6.3	6.3	6.3
BTCALU160	8.0	FM753 EVO M8	4.0	STD12	41.9	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	4.9	7	8.4	8.4	8.4	8.4
BTCALU200	10.0	FM753 EVO M8	5.0	STD12	52.3	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	5.9	8.4	10.5	10.5	10.5	10.5
BTCALU240	12.0	FM753 EVO M8	6.0	STD12	62.8	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	6.9	9.8	12.6	12.6	12.6	12.6

Valeurs caractéristiques - Solive sur poutre - CSA - SDD7.5

Dimensions

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - CSA - SDD7.5
	Fixations				Valeurs Caractéristiques - Bois C24[kN]
	Porteur		Porté		R₄,ₖ	R₂,ₖ					R₁,ₖ					R₃,ₖ
	Qté	Type	Qté	Type		Longueur de broches[mm]					Longueur de broches[mm]					Longueur de broches[mm]
	Qté	Type	Qté	Type		93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	16.0	CSA5.0x50	3.0	SDD7.5	8.6	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	4.7	4.7	4.7	4.7	4.7
BTCALU120	22.0	CSA5.0x50	3.0	SDD7.5	12.9	21.6	23.8	24.8	24.8	24.8	21.6	23.8	24.8	24.8	24.8	6.3	6.3	6.3	6.3	6.3
BTCALU160	30.0	CSA5.0x50	4.0	SDD7.5	17.2	28.8	31.8	35.2	38.8	41.7	28.8	31.8	35.2	38.8	41.7	8.3	8.4	8.4	8.4	8.4
BTCALU200	38.0	CSA5.0x50	5.0	SDD7.5	21.4	36	39.7	44	48.5	52.2	36	39.7	44	48.5	52.2	10	10.5	10.5	10.5	10.5
BTCALU240	46.0	CSA5.0x50	6.0	SDD7.5	25.7	43.2	47.7	52.7	58.3	62.6	43.2	47.7	52.7	58.3	62.6	11.7	12.6	12.6	12.6	12.6

Valeurs caractéristiques - Solive sur poutre - SSH - SDD7.5

Dimensions

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur poutre - SSH - SDD7.5
	Fixations				Valeurs Caractéristiques - Bois C24[kN]
	Porteur		Porté		R₄,ₖ	R₁,ₖ					R₂,ₖ					R₃,ₖ
	Qté	Type	Qté	Type		Longueur de broches[mm]					Longueur de broches[mm]					Longueur de broches[mm]
	Qté	Type	Qté	Type		93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4.0	SSH8x80	3.0	SDD7.5	12.6	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	4.7	4.7	4.7	4.7	4.7
BTCALU120	6.0	SSH8x80	3.0	SDD7.5	18.9	6	6	6	6	6	6	6	6	6	6	6.3	6.3	6.3	6.3	6.3
BTCALU160	8.0	SSH8x80	4.0	SDD7.5	25.2	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	8.3	8.4	8.4	8.4	8.4
BTCALU200	10.0	SSH8x80	5.0	SDD7.5	31.5	17	17	17	17	17	17	17	17	17	17	10	10.5	10.5	10.5	10.5
BTCALU240	12.0	SSH8x80	6.0	SDD7.5	37.8	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	11.7	12.6	12.6	12.6	12.6

Valeurs caractéristiques - Solive sur support rigide - FM753 - SDD7.5

Dimensions

Référence	Capacité du sabot de solive
	Valeurs caractéristiques - Solive sur support rigide - FM753 - SDD7.5
	Valeurs Caractéristiques - Bois C24[kN]																Fixations
	R₄,ₖ	R₁,ₖ					R₃,ₖ					R₂,ₖ					Porté		Porteur
		Longueur de broches[mm]					Longueur de broches[mm]					Longueur de broches[mm]					Qté	Type	Qté	Type
		93	113	133	153	173	93	113	133	153	173	93	113	133	153	173	Qté	Type	Qté	Type
BTCALU90	21.4	3.3	3.3	3.3	3.3	3.3	4.7	4.7	4.7	4.7	4.7	3.3	3.3	3.3	3.3	3.3	3.0	SDD7.5	4.0	FM753 EVO M8
BTCALU120	21.6	10.2	10.2	10.2	10.2	10.2	6.3	6.3	6.3	6.3	6.3	10.2	10.2	10.2	10.2	10.2	3.0	SDD7.5	6.0	FM753 EVO M8
BTCALU160	28.8	18.5	18.5	18.5	18.5	18.5	8.3	8.4	8.4	8.4	8.4	18.5	18.5	18.5	18.5	18.5	4.0	SDD7.5	8.0	FM753 EVO M8
BTCALU200	36	29.1	29.1	29.1	29.1	29.1	10	10.5	10.5	10.5	10.5	29.1	29.1	29.1	29.1	29.1	5.0	SDD7.5	10.0	FM753 EVO M8
BTCALU240	43.2	41.2	41.2	41.2	41.2	41.2	11.7	12.6	12.6	12.6	12.6	41.2	41.2	41.2	41.2	41.2	6.0	SDD7.5	12.0	FM753 EVO M8

Installation

Montage

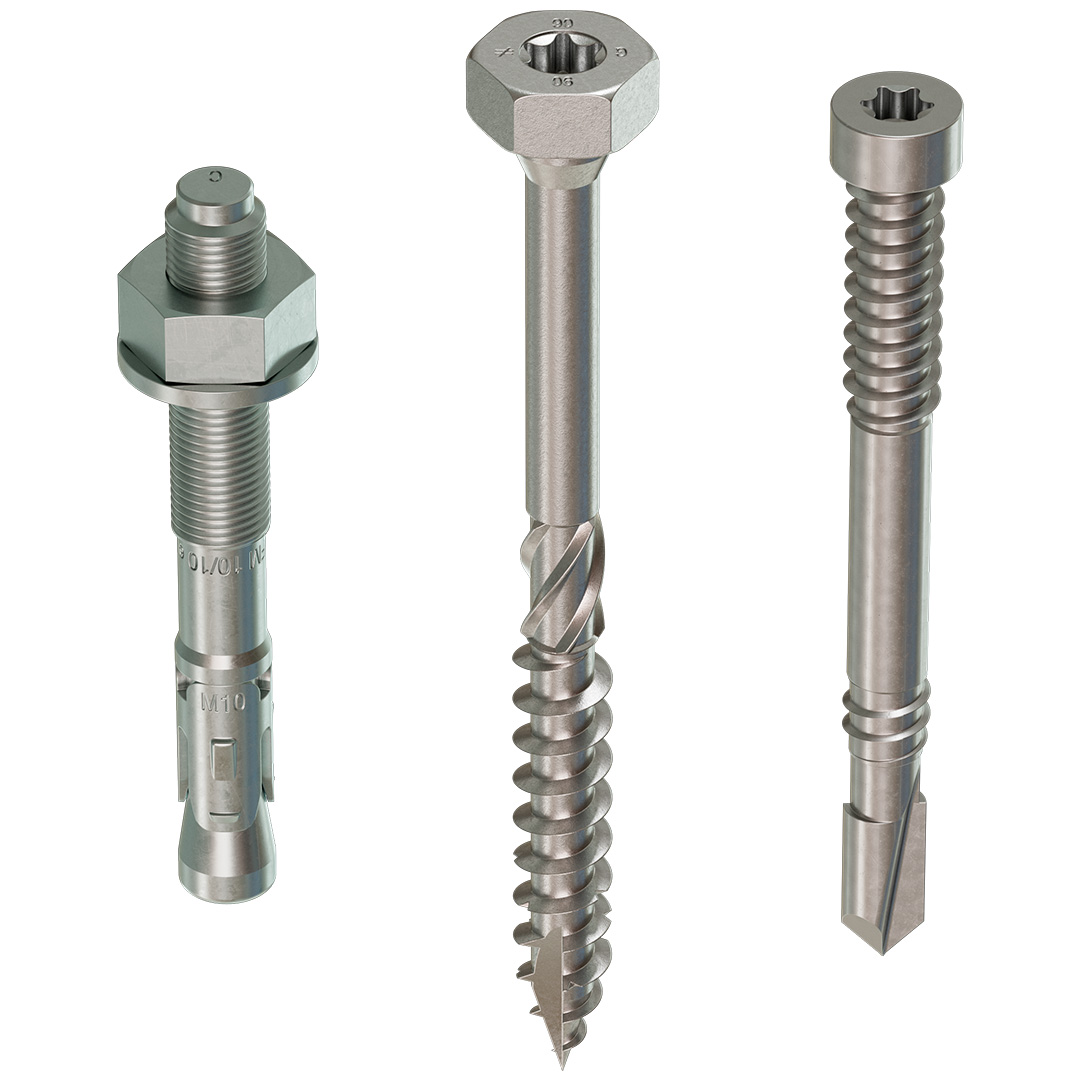

Fixations

Sur porté :

Broches STD Ø8, Ø10, Ø12 dont la longueur doit correspondre à la largeur de la poutre portée
Broches autoperçeuses SDD7.5

Sur porteur bois :

Vis connecteur SSH Ø8 mm
ou Vis CSA5.0
ou Pointes CNA4.0

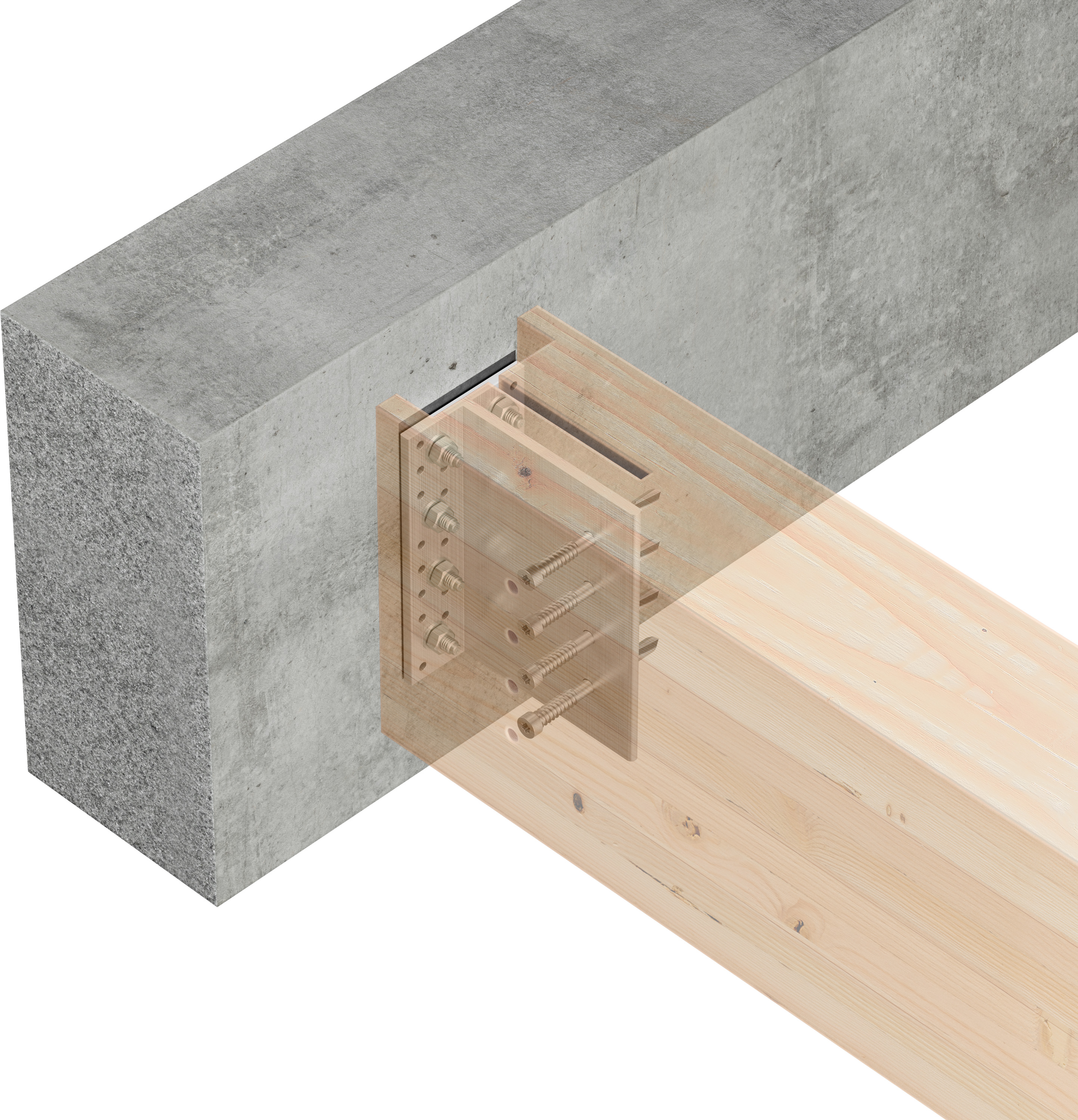

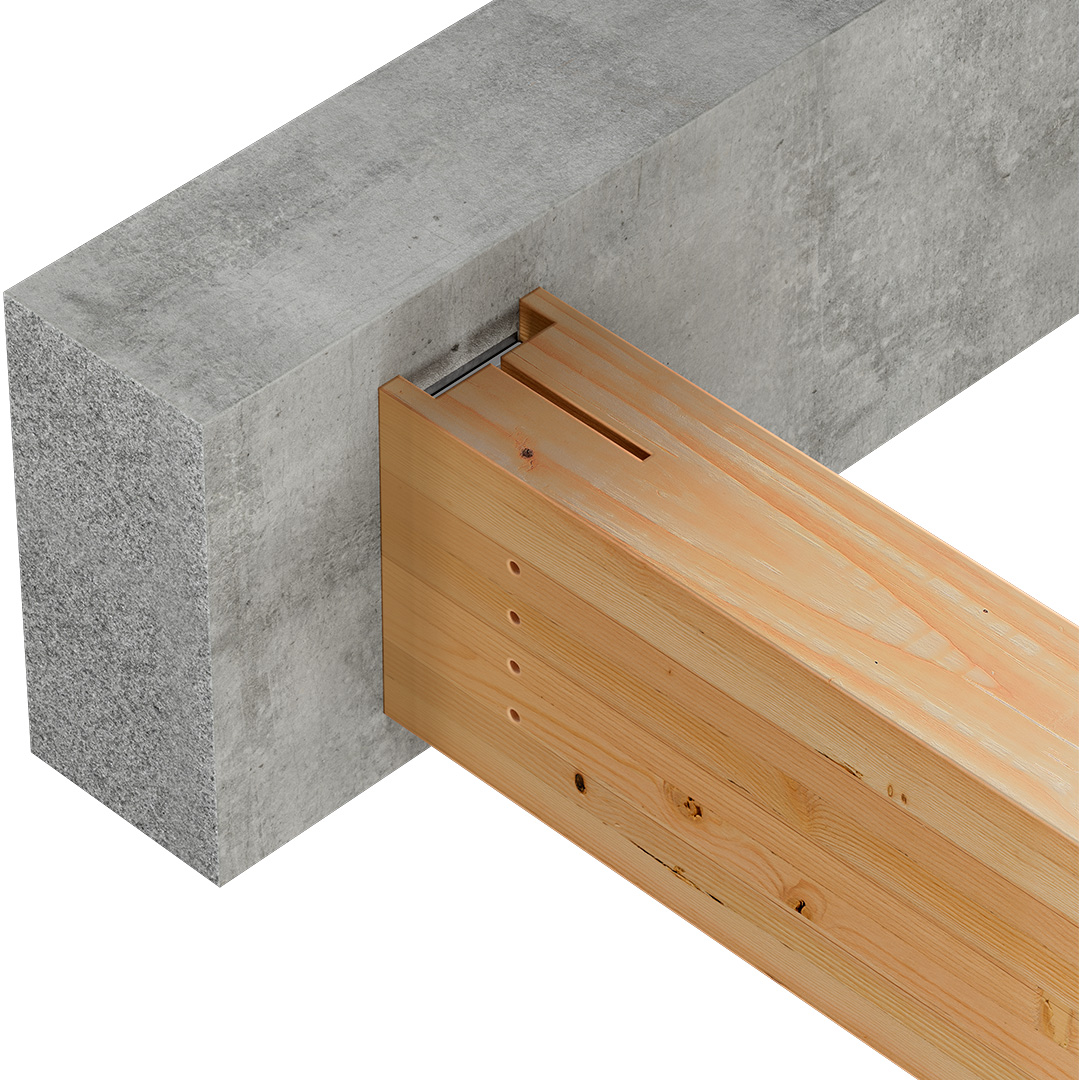

Sur porteur béton :

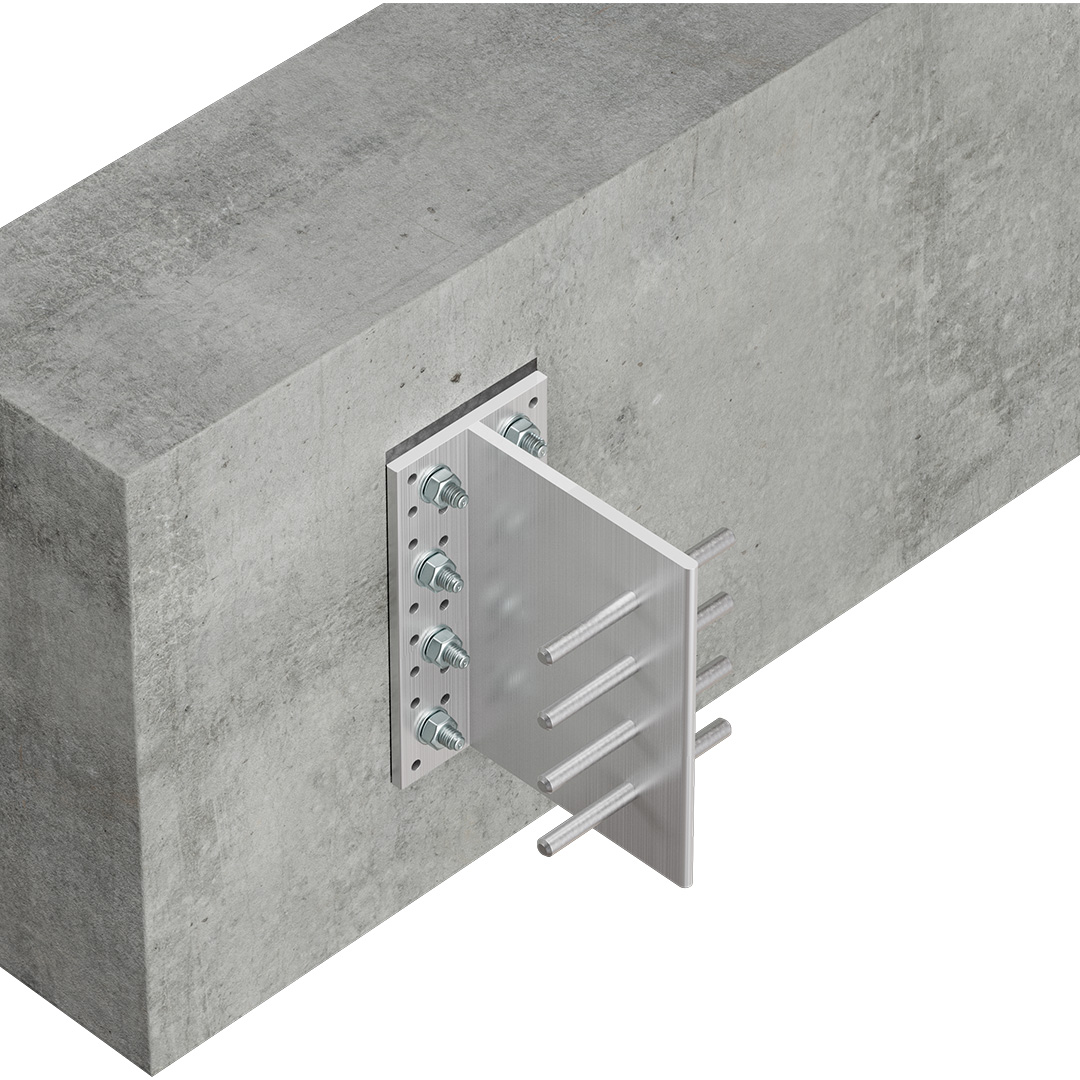

Ancrage mécanique : FM753 evo M8, FM753 Crack M8
Ancrage chimique : résine KEM H + tige fileté LMAS M8

Sur porteur acier :

Boulon Ø8 mm

Installation

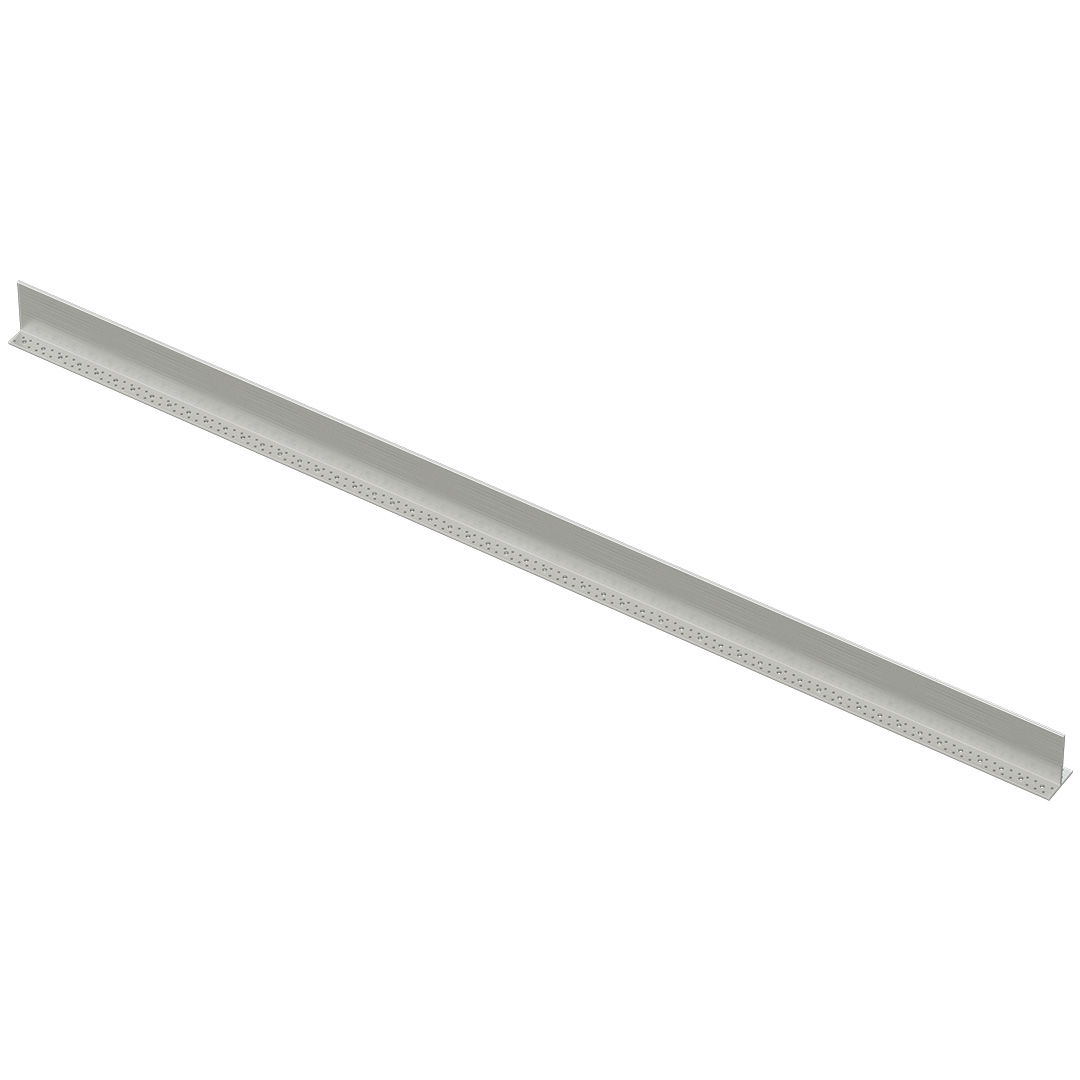

Le BTCALU existe en barres de 2168mm. Il doit être recoupé par l'utilisateur, la longueur utile maximale étant de 600 mm. L'étrier peut être utilisé avec une poutre portée dont la pente est comprise entre - 45° et + 45°. Le BTCALU est livré sans perçage dans l'âme. Les perçages doivent être réalisés avec un entraxe régulier de 40 mm avant introduction des broches STD Ø12 ou sur place avec l'installation des broches autoperçeuses SDD.

Couper le BTCALU à la hauteur voulue (les valeurs de charges sont données pour une hauteur maximale de 600 mm),

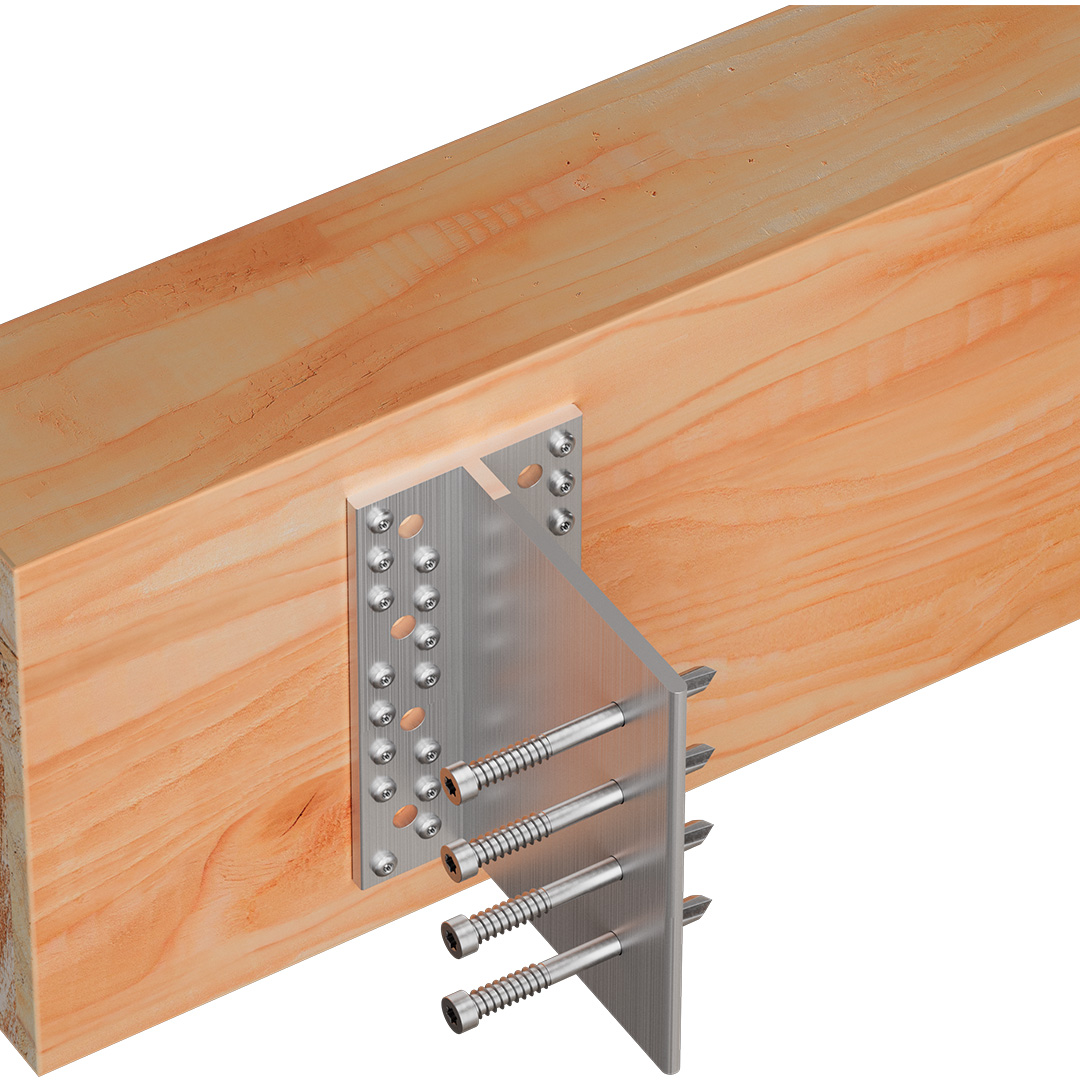

Fixer le BTCALU sur le porteur avec des pointes CNA Ø4,0 x 50 mm ou des vis CSA5.0X40, ou des vis SSH Ø8 dans le porteur bois. Pour une application sur support béton, utiliser des ancrages type FM753Evo M8

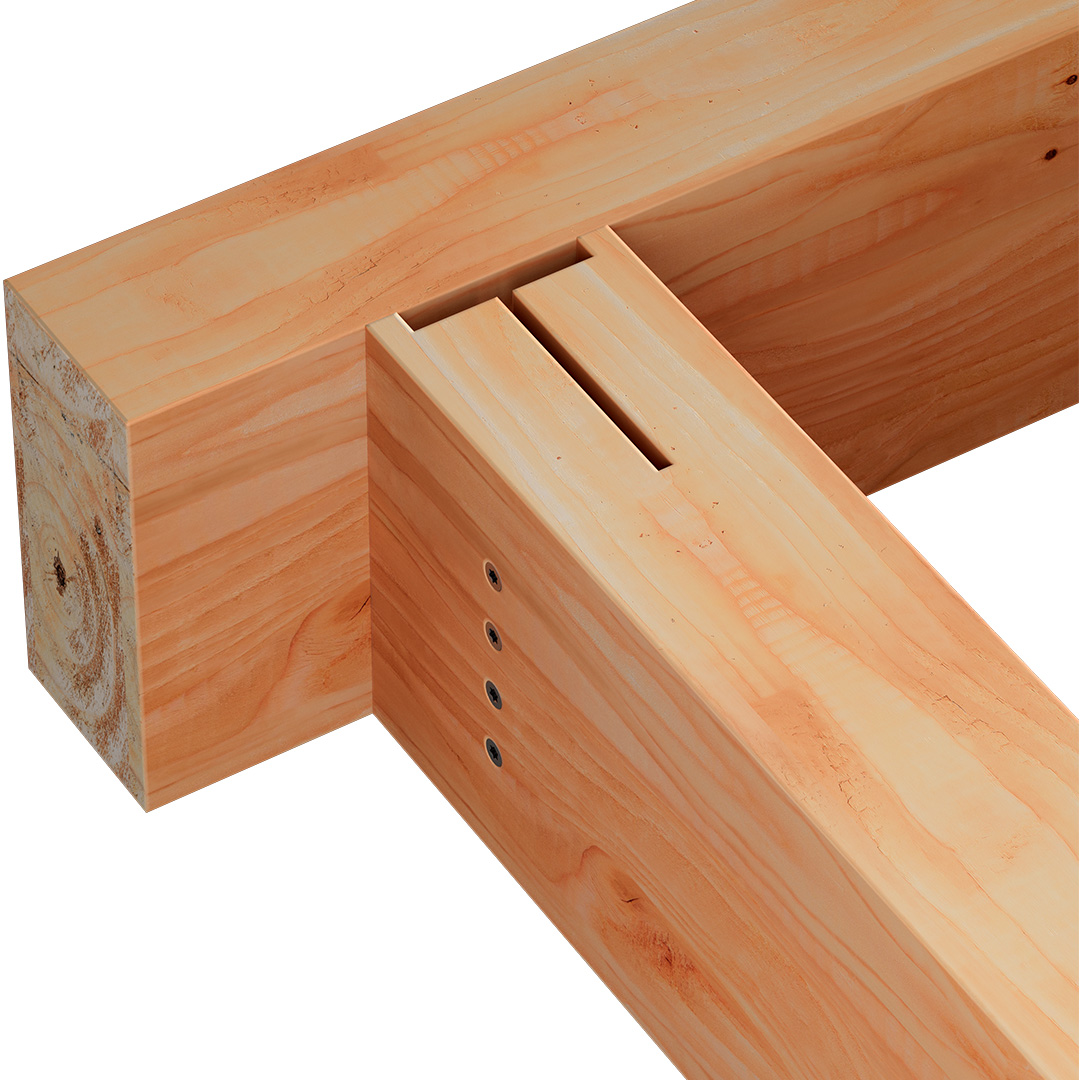

Réaliser un lamage vertical à l'axe de la poutre portée d'une épaisseur de 9 mm et d'une profondeur de 129 mm sur toute la hauteur de la poutre pour insérer l'âme de l'étrier,

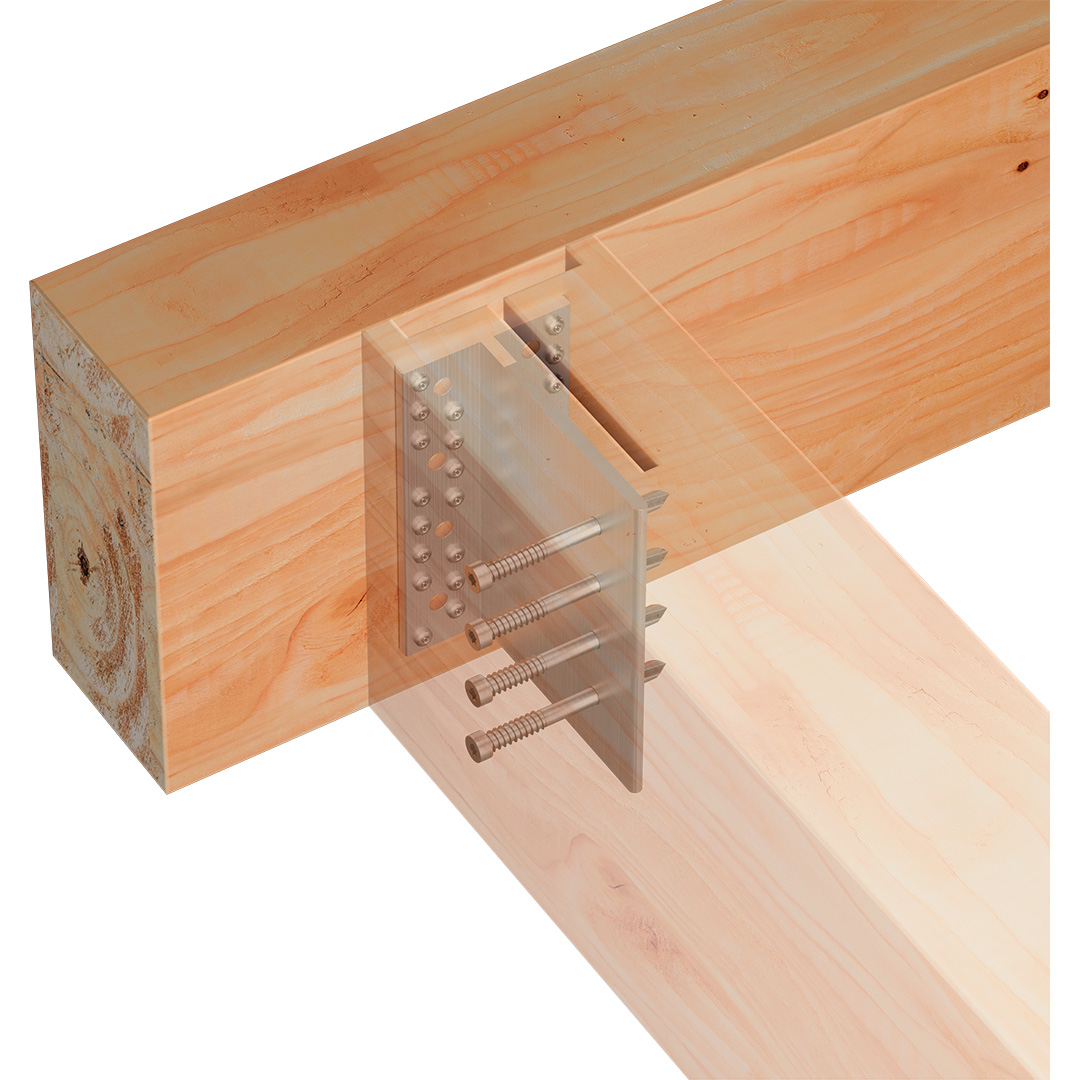

Placer la poutre sur l'étrier en position finale,
Pour l'utilisation de broches STD, percer en même temps le bois et l'âme de l'étrier en prenant en compte les préconisations de perçages sur l'âme du BTCALU. Le perçage du bois peut être effectué en amont et ainsi servir de guide pour la perforation des trous de broches dans l'âme de l'étrier,
Insérer les broches dans les perçages pour terminer la mise en place.
Dans le cas d'un perçage du bois et de l'étrier en simultané pour les broches lisse STD, le perçage doit être de 12 mm. Avec les broche lisse STD, en phase chantier ou dans le cas d'un chargement léger, il est recommandé d'avoir un moyen de maintien en position des broches, soit par colle soit en prenant des broches de longueur inférieure à la largeur du bois portée, et en encapsulant les broches.
Pour l'utilisation de broches autoperçeuses SDD, le bois et l'étrier sont perçés simultanément pendant l'installation.
