SDD

Broche autoperceuse

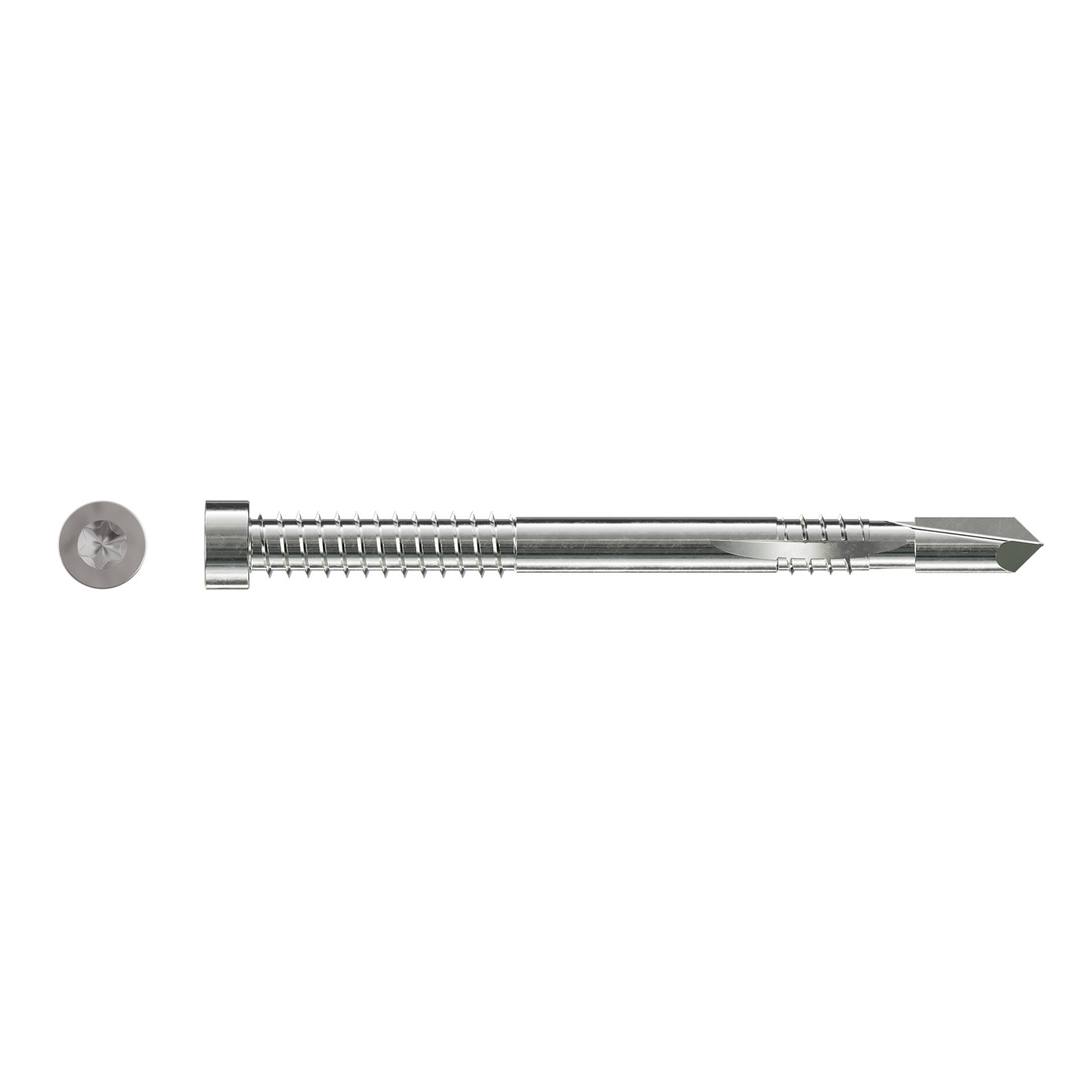

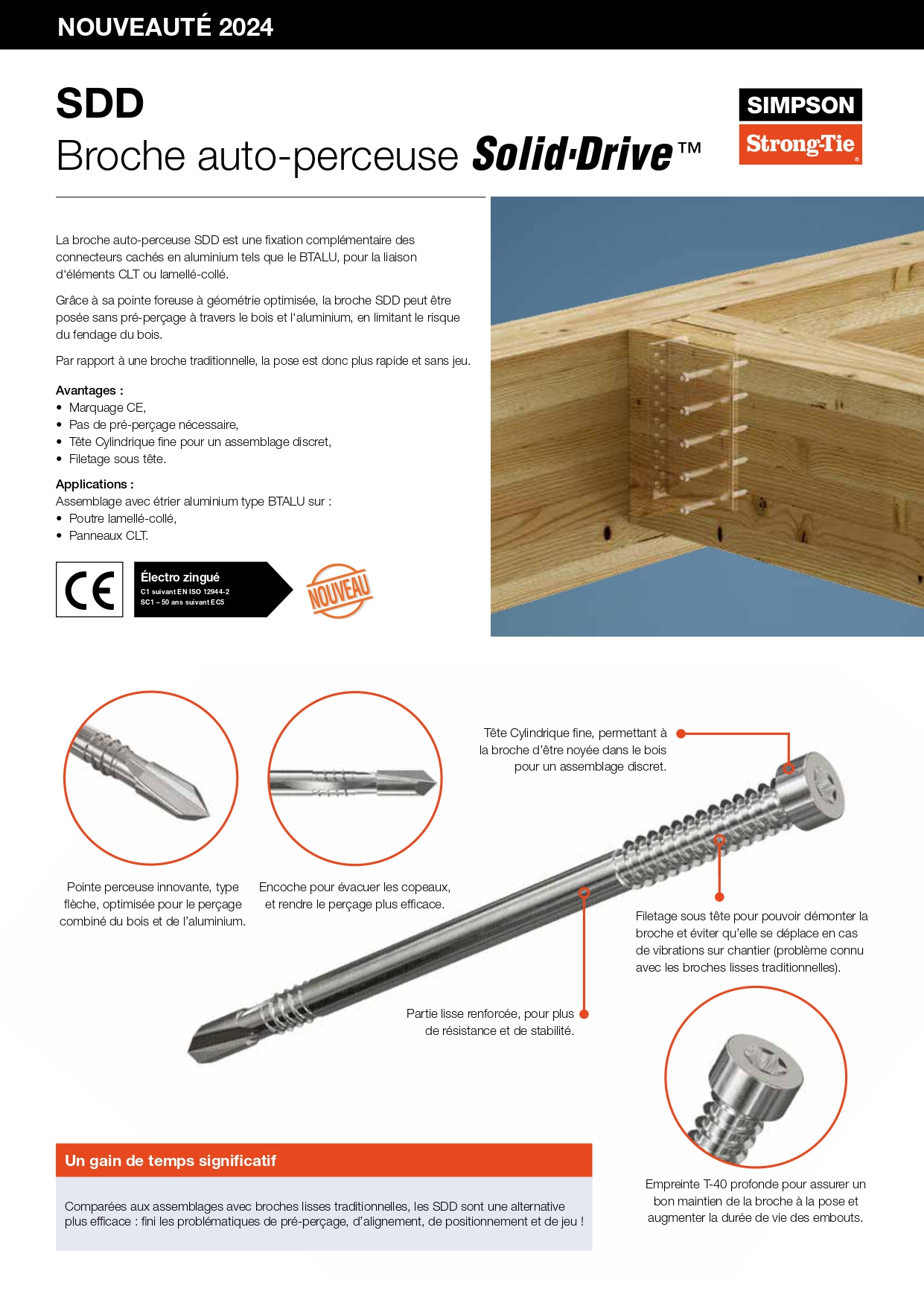

La broche auto foreuse SDD est complémentaire des connecteurs cachés tels que le BTALU.

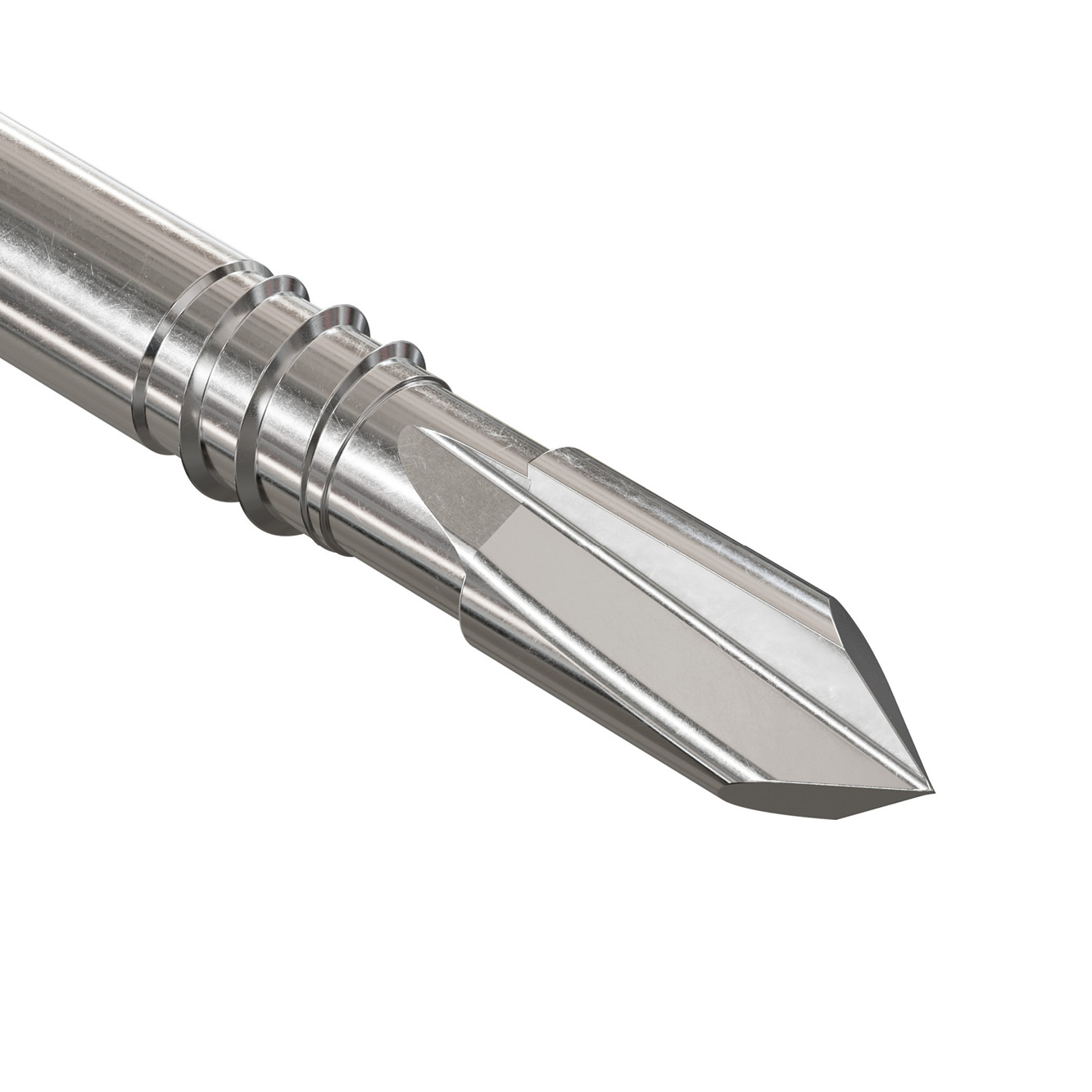

Grâce à sa pointe foreuse, la broche SDD peut être posée sans préperçage à travers le bois et l'aluminium.

Par rapport à une broche traditionnelle, la pose est donc plus rapide et sans jeu.

Le filetage sous tête permet de démonter et remonter la broche si besoin.

Fiche technique
Marquage CE
Marquage CE
Nouveautés
Nouveautés
Acier électrozingué 5µm
Acier électrozingué 5µm
Intérieur
Intérieur
Classe service 2
Classe service 2
EPD
EPD
SDD Main image

Présentation

Images

SDD Features image 2
SDD Features image 1
SDD application image 1
SDD application image 2
SDD application image 3
SDD application image 4
SDD application image 5
SDD application image 6

Caractéristiques

Matériau

Acier au carbone électro-galvanisé

Avantages

  • Marquage CE
  • Aucun pré-perçage n'est nécessaire
  • Entraînement T-40 à 6 lobes
  • Tête cylindrinque discrète, pouvant être posée à fleur du bois ou noyée pour des connexions cachées
  • Rainure pour l'enlèvement des copeaux

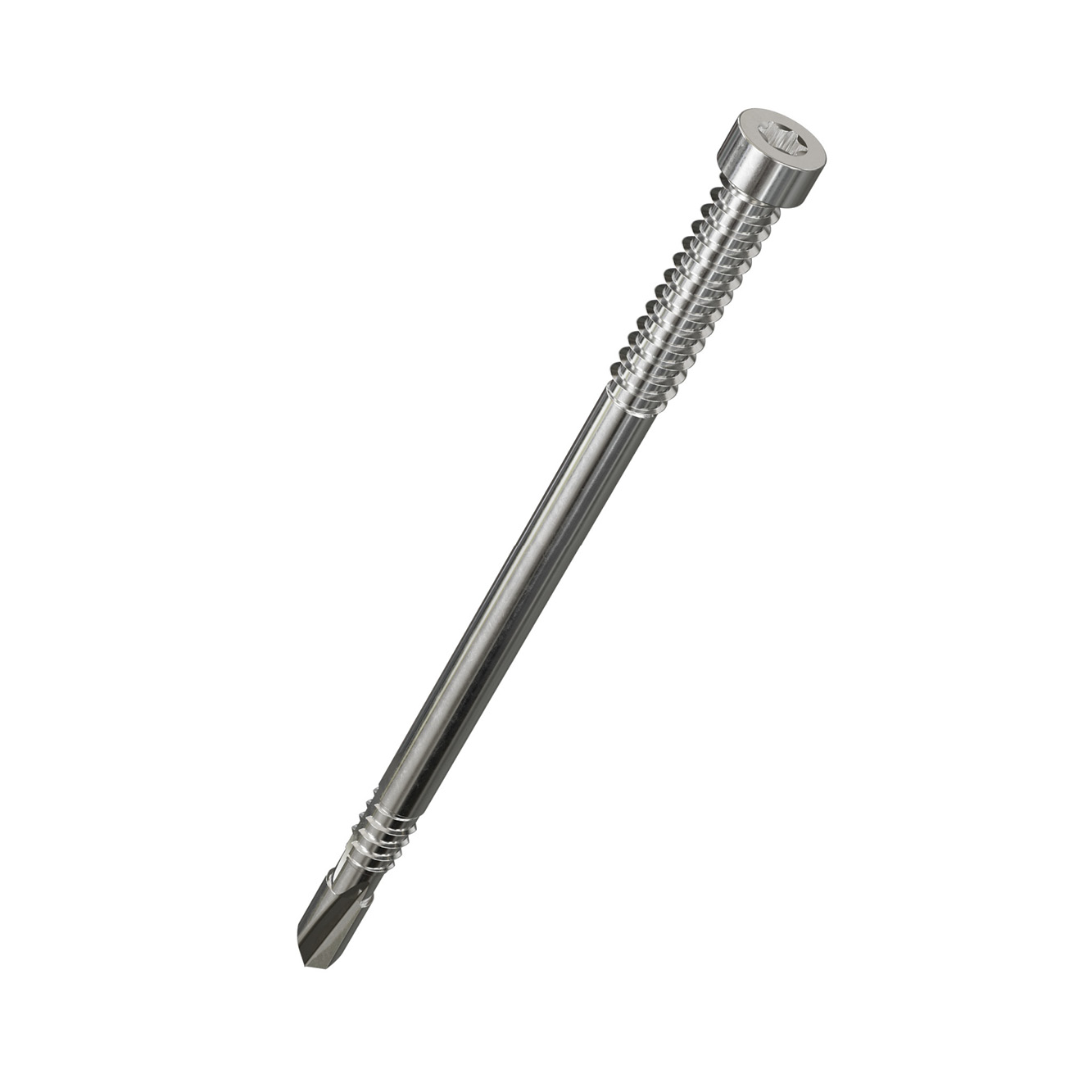

  • Filet sous tête:
    • évitant le risque de déplacement existant avec les broches lisses traditionnelles
    • permettant un démontage facile.

Application

Applications

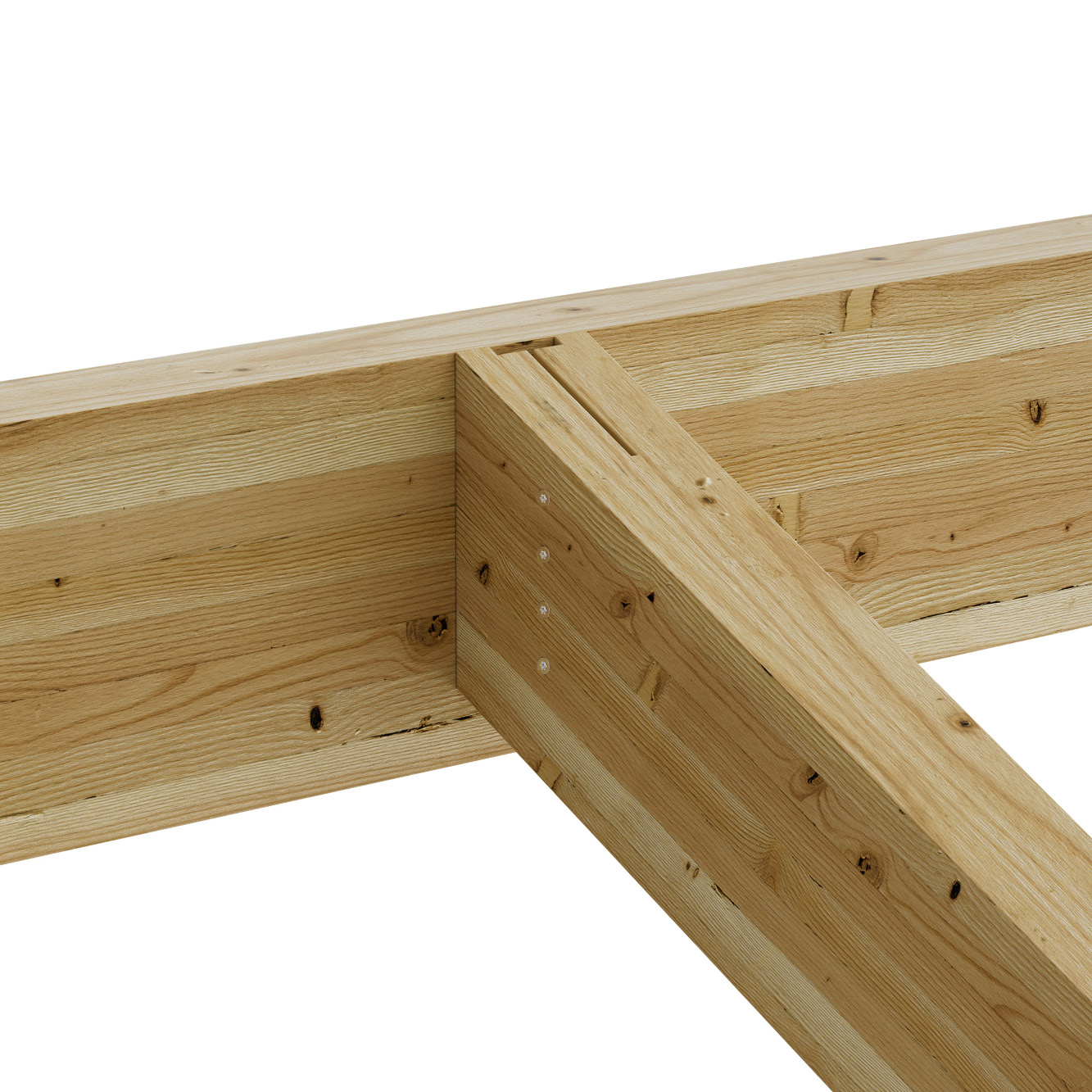

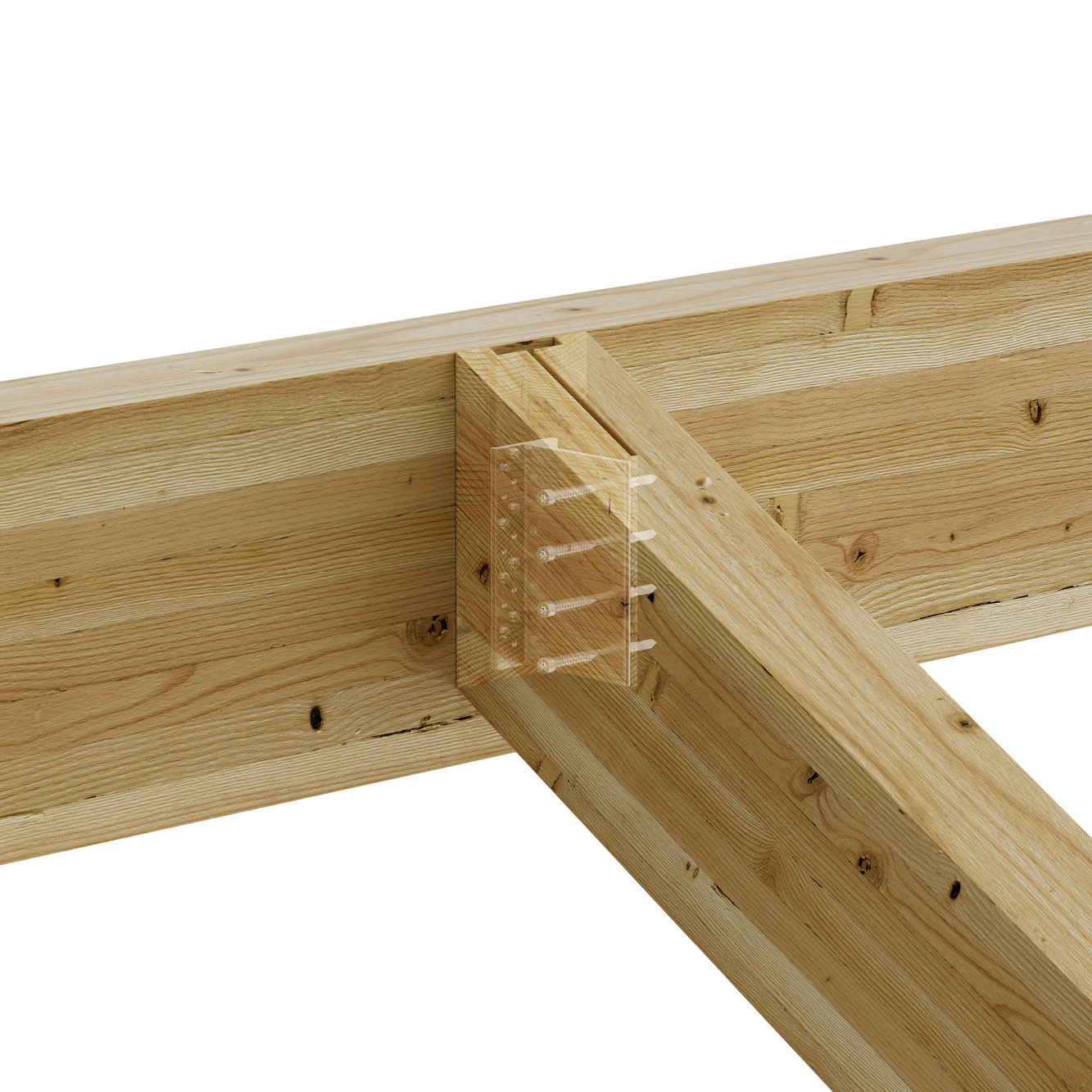

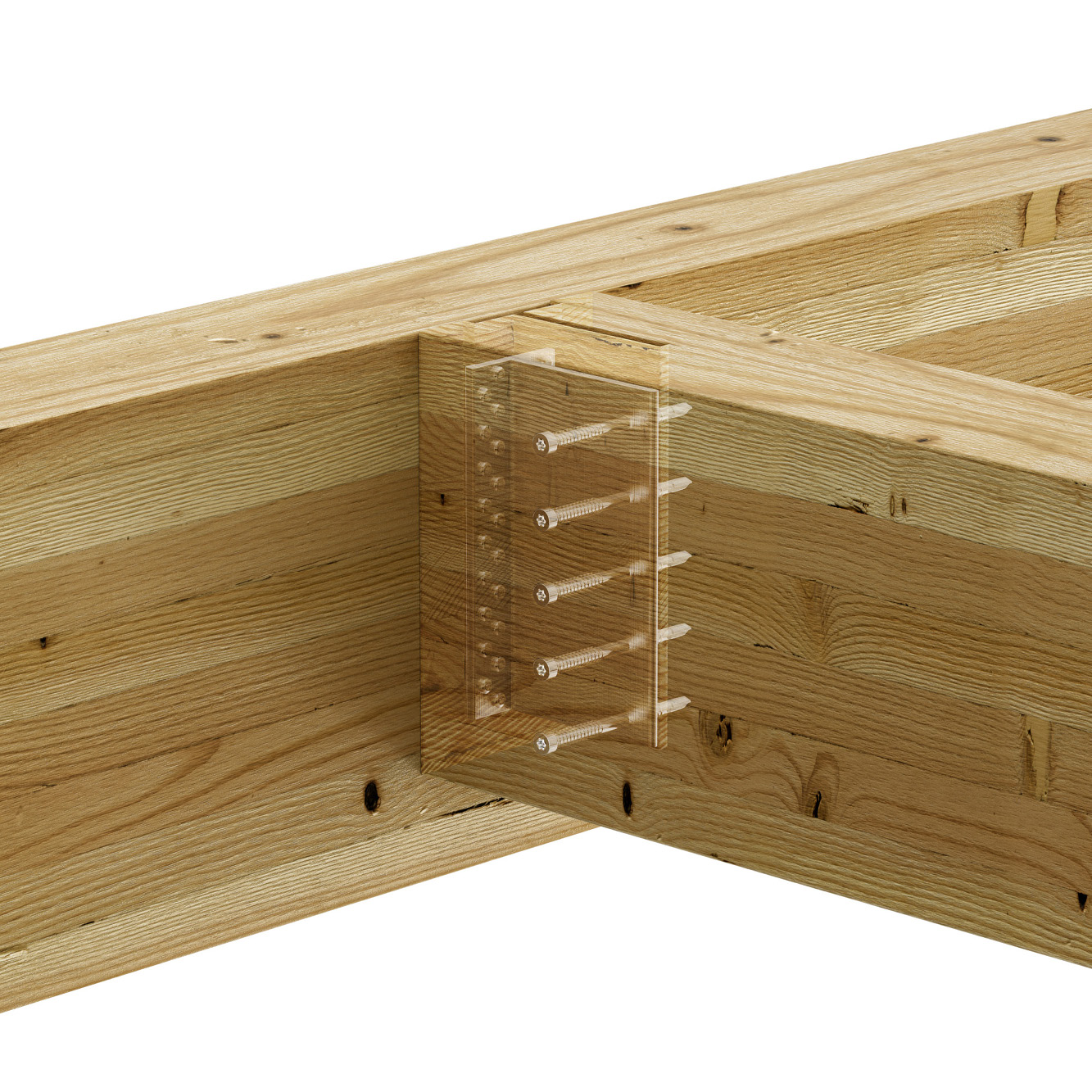

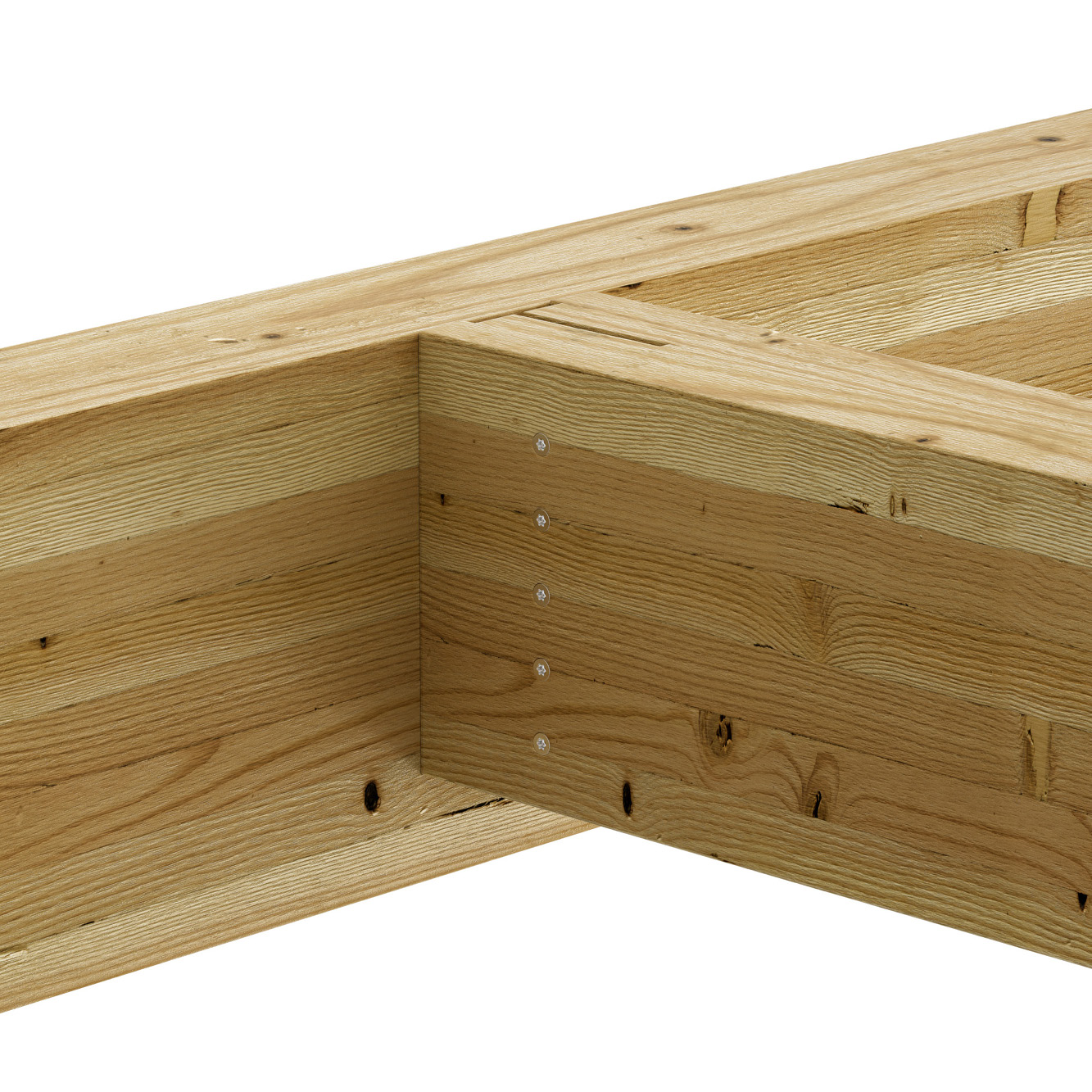

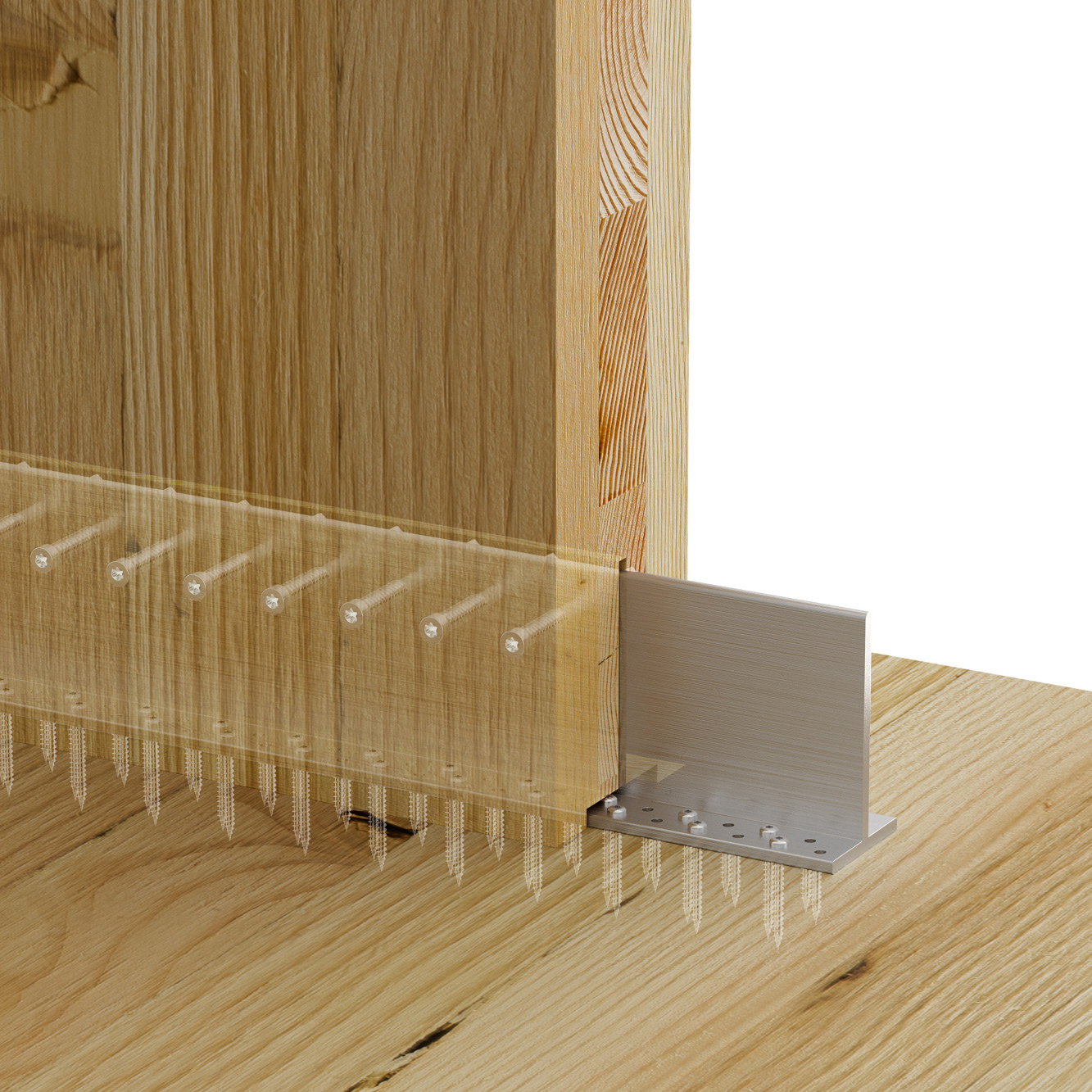

Assemblage avec étrier aluminium BTALU sur:

  • Lamellé-collé

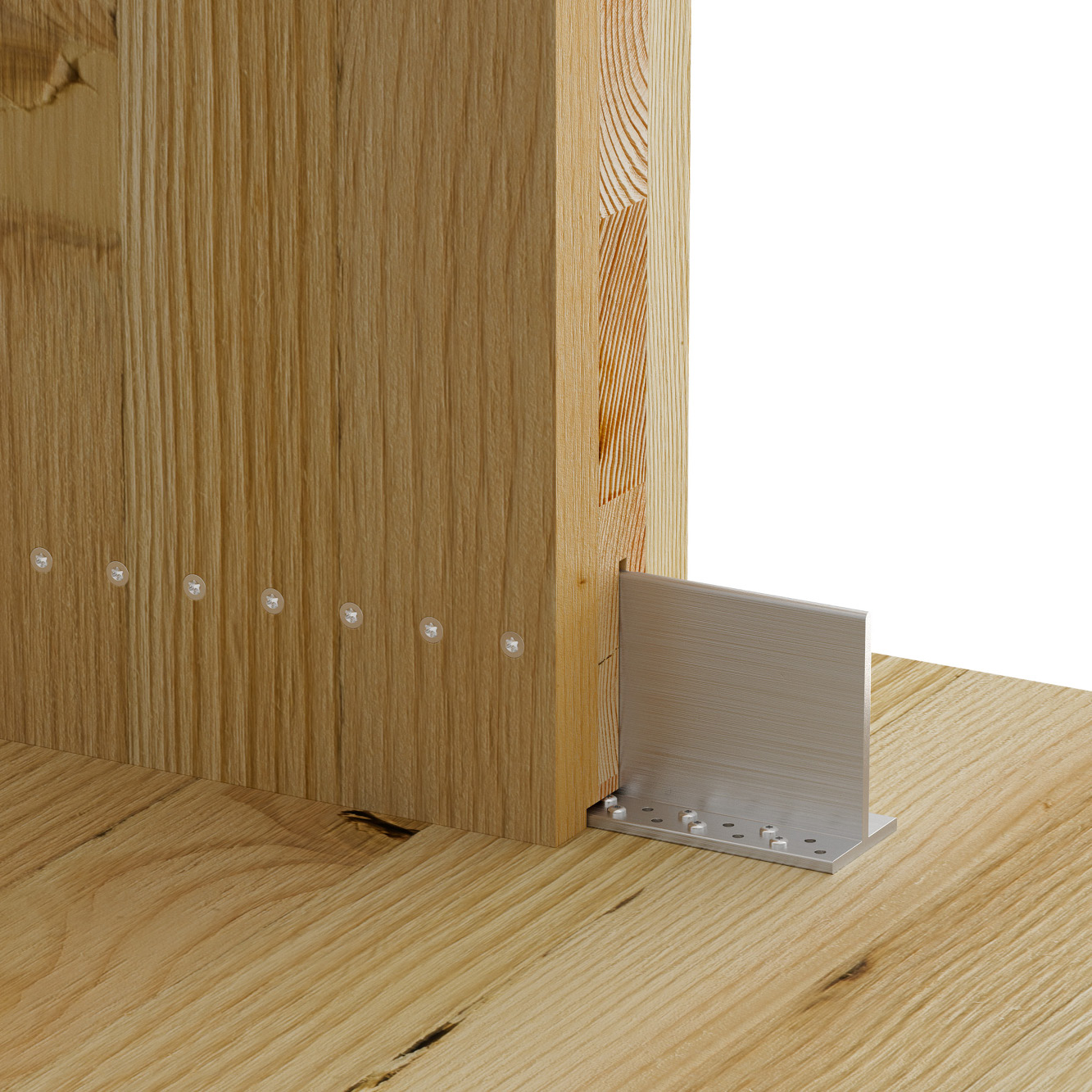

  • Mur CLT à plancher CLT

Compatible avec

  • Connecteurs cachés en aluminium (type BTALU)

Données techniques

Dimensions

Dimensions

Dimensions
RéférenceOther dimensions data
Code articleDimensions fixations[mm]Qté par boîtePoids[kg]
dLongueur [L]Diamètre de la tête [dₕ]Diamètre de la partie lisse [d₁]Longueur du filetage supérieur [Lg₂]Longueur du filetage inférieur [Lg₁]embout
SDD7.5X73784737.573126.9270T-4050.00.024
SDD7.5X93781197.593126.9278.5T-4050.00.033
SDD7.5X113781207.5113126.93612.5T-4050.00.039
SDD7.5X133781217.5133126.93612.5T-4050.00.046
SDD7.5X153781227.5153126.93612.5T-4050.00.053
SDD7.5X173781237.5173126.93612.5T-4050.00.06
SDD7.5X193784747.5193126.93612.5T-4050.00.066

La résistance de la broche SDD utilisée avec un connecteur BTALU, est incluse dans les tableaux de résistance de la fiche du BTALU.

Installation

Montage

Installation

La broche autoperceuse peut être mise en oeuvre directement à travers la pièce bois à assembler avec le connecteur aluminium sans préperçage.

Pour une pose avec connecteur aluminium, il est recommandé d'utiliser une visseuse à fort couple et faible vitesse de rotation (600-1000 tr/min), une pression de 25 à 30 kg doit être appliquée sur la visseuse après que la pointe perceuse soit rentrée en contact avec l'aluminium.

Il est recommandée d'avoir un jeu d'entaille de bois de 1 à 2 mm, c'est à dire une entaille de 7 à 8 mm pour une plaque d'épaisseur 6mm (type BTALU), pour permettre l'évacuation des copeaux. La broche doit être perpendiculaire à la plaque à percer.



Certification

Déclaration de performance (DoP)

fr-dop-h23-0004-01-s.pdf
Pas d'historique disponible

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
