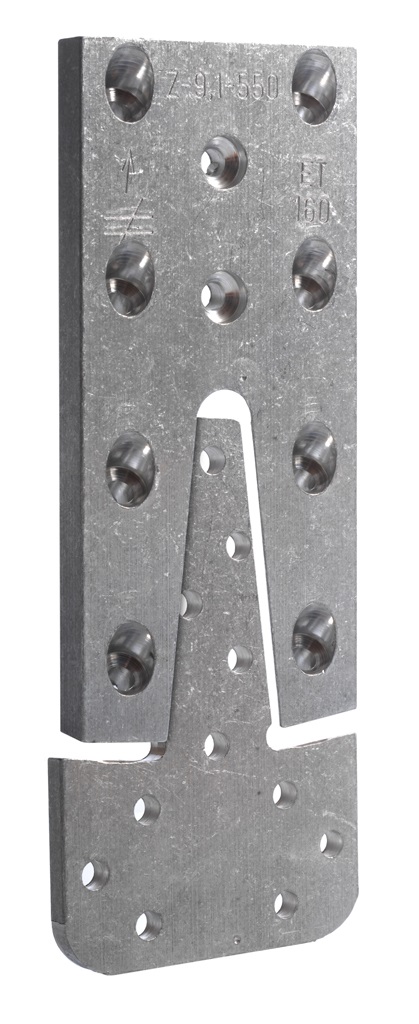

Etrier à queue d'aronde Aluminium

L'étrier à queue d'aronde aluminium ETB un connecteur très discret. Il permet de reproduire l‘esthétique d‘un assemblage traditionnel à queue d‘aronde sans ses inconvénients. Le prémontage en atelier est conseillé pour une pose rapide sur chantier.

Marquage CE
ETA
Classe service 2
Feu R 30
Aluminium

Présentation

Images

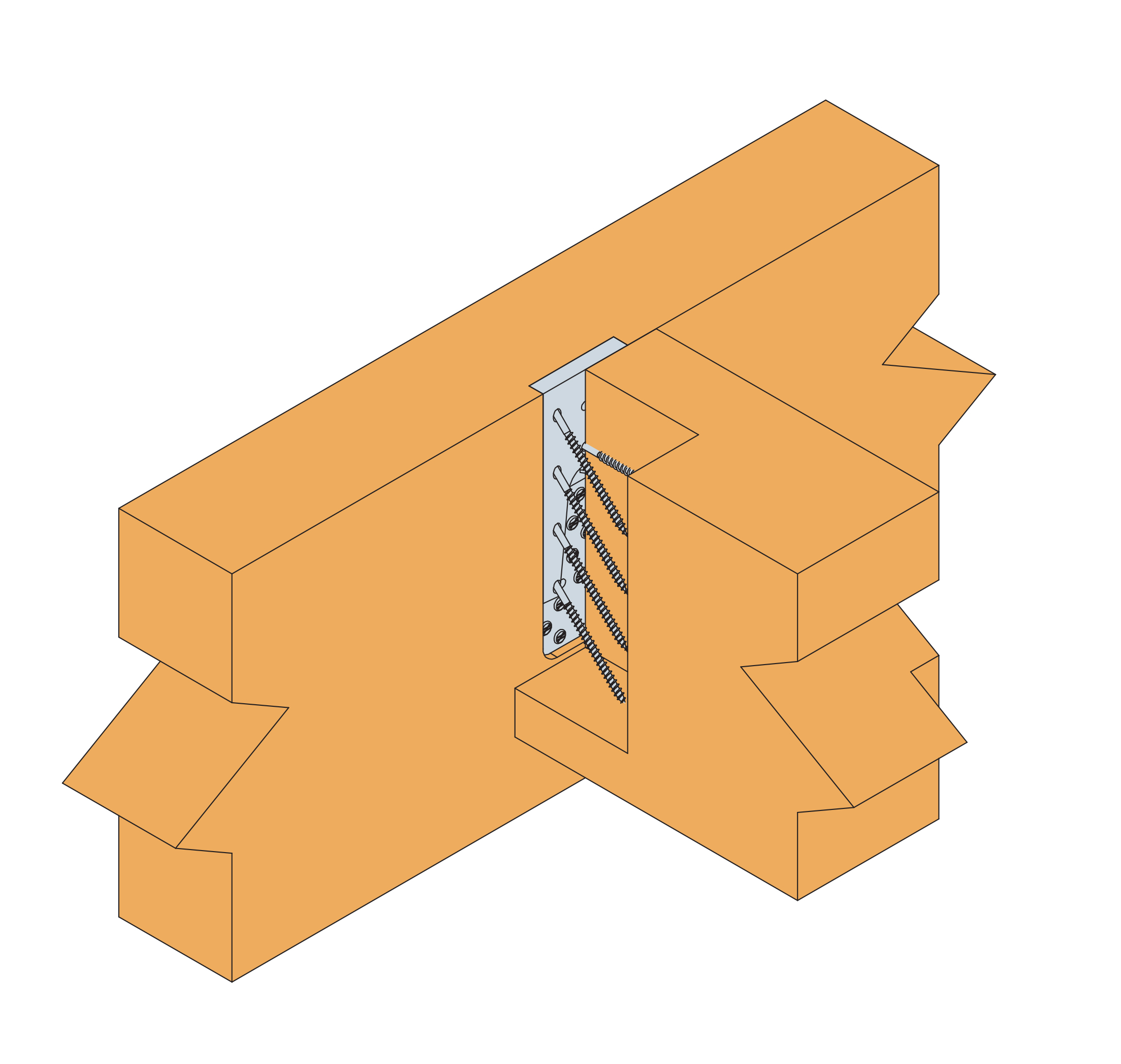

Fixation sur poteau - Montage apparent réalisé sans lamage

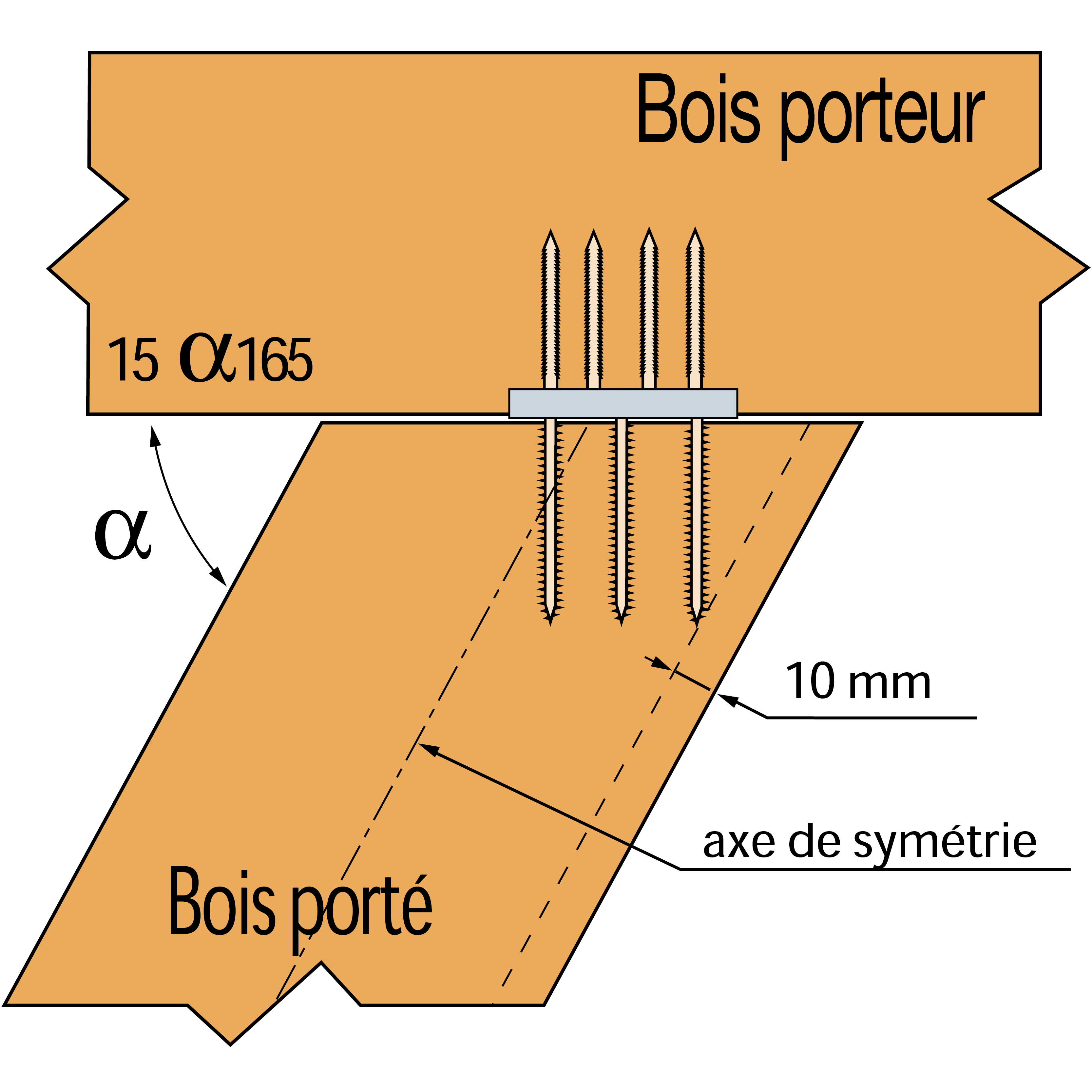

Assemblage en angle - Vue de dessus

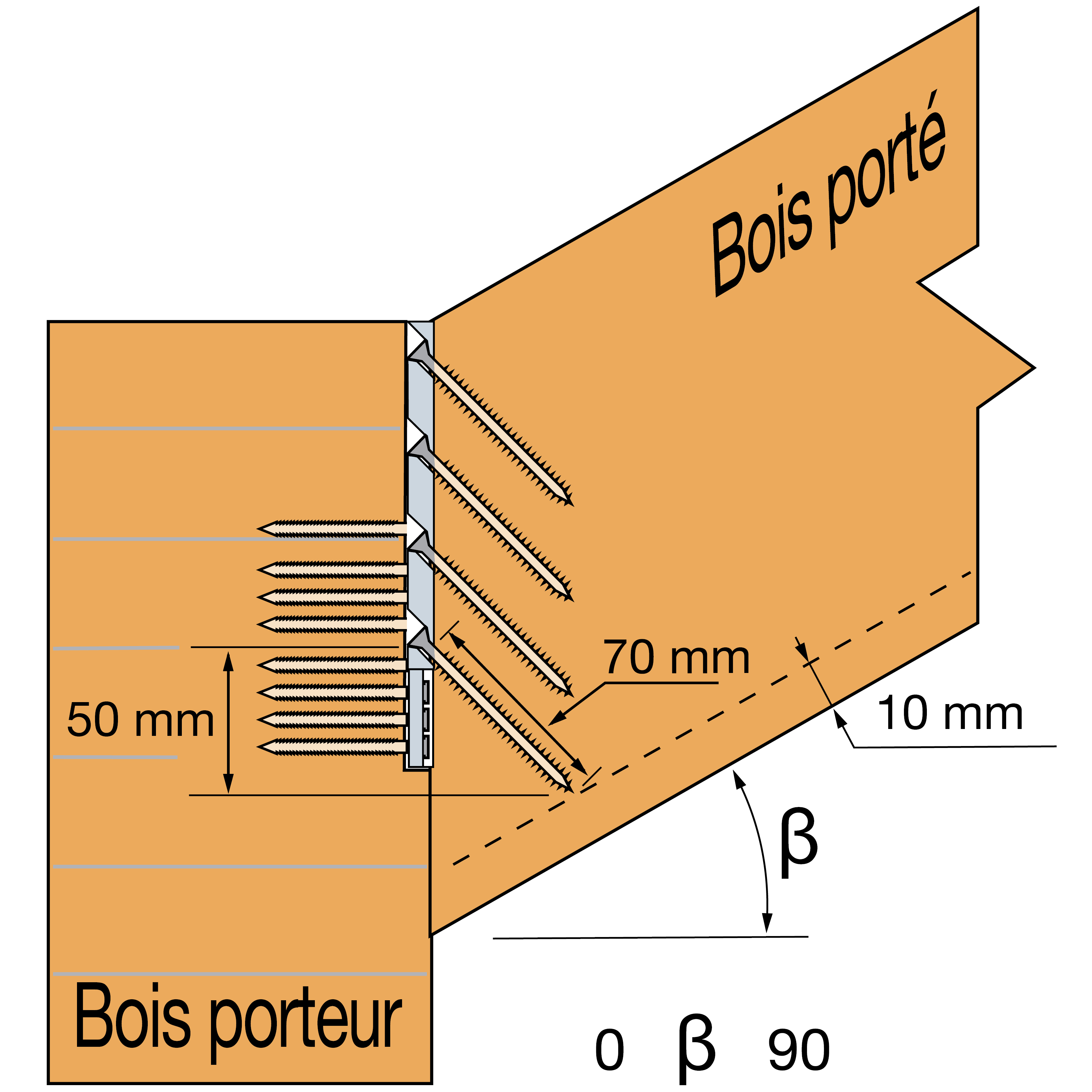

Assemblage en pente - Pente positive uniquement

Caractéristiques

Matière

  • Aluminium EN AW-6082 T-6 suivant la norme NF EN 755-2:2000,
  • Epaisseur : 6 mm (partie mâle) et 10 mm (partie femelle).

Avantages

  • Assemblage invisible avec ou sans lamage,
  • Utilisable dans de multiples applications,
  • Démonstration de pose dans la rubrique "Ressources/Vidéos",
  • Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N'hésitez pas à consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d'utilisation

  • Solivage sur poutre maîtresse,
  • Solive sur poteau...

Pour plus d'information concernant la résistance au feu, veuillez vous référer sur notre guide de préconisation ASSEMBLAGES AU FEU.



Données techniques

Dimensions

Dimensions

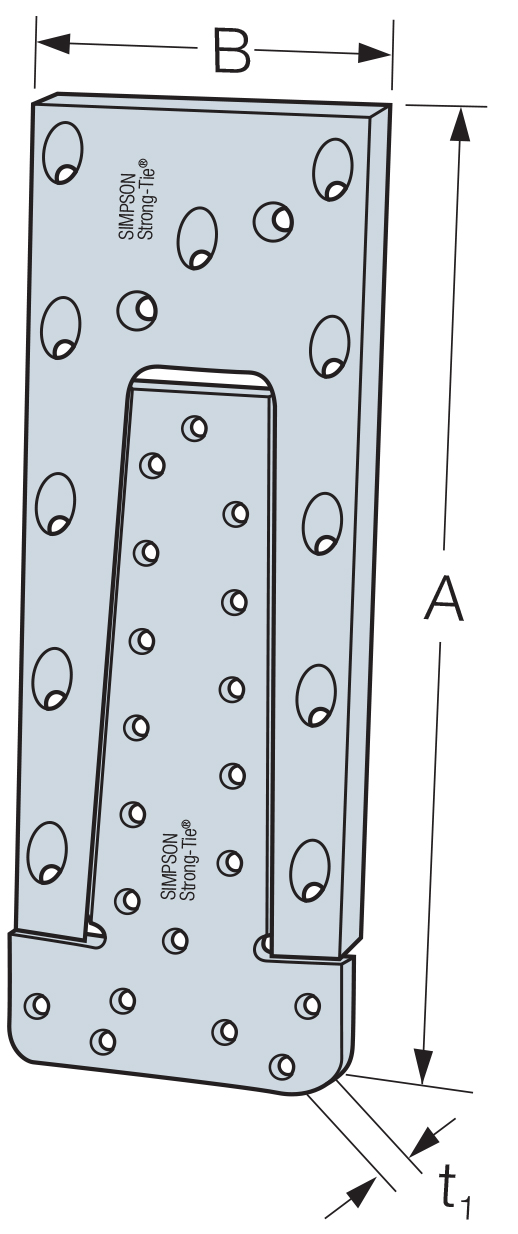

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté Box Quantity
Largeur Hauteur A B C D Ep1 Ep2 Ø5 Ø5.4
Min. Min. Max.
ETB90-B70115150906058696106425
ETB120-B701502001216085956109625
ETB160-B70185250166609513061011825
ETB190-B9022030019575138165610191125
ETB230-B9025535023075138200610191425

Valeurs Caractéristiques - Solive sur poutre

Références Valeurs Caractéristiques - Solive sur poutre

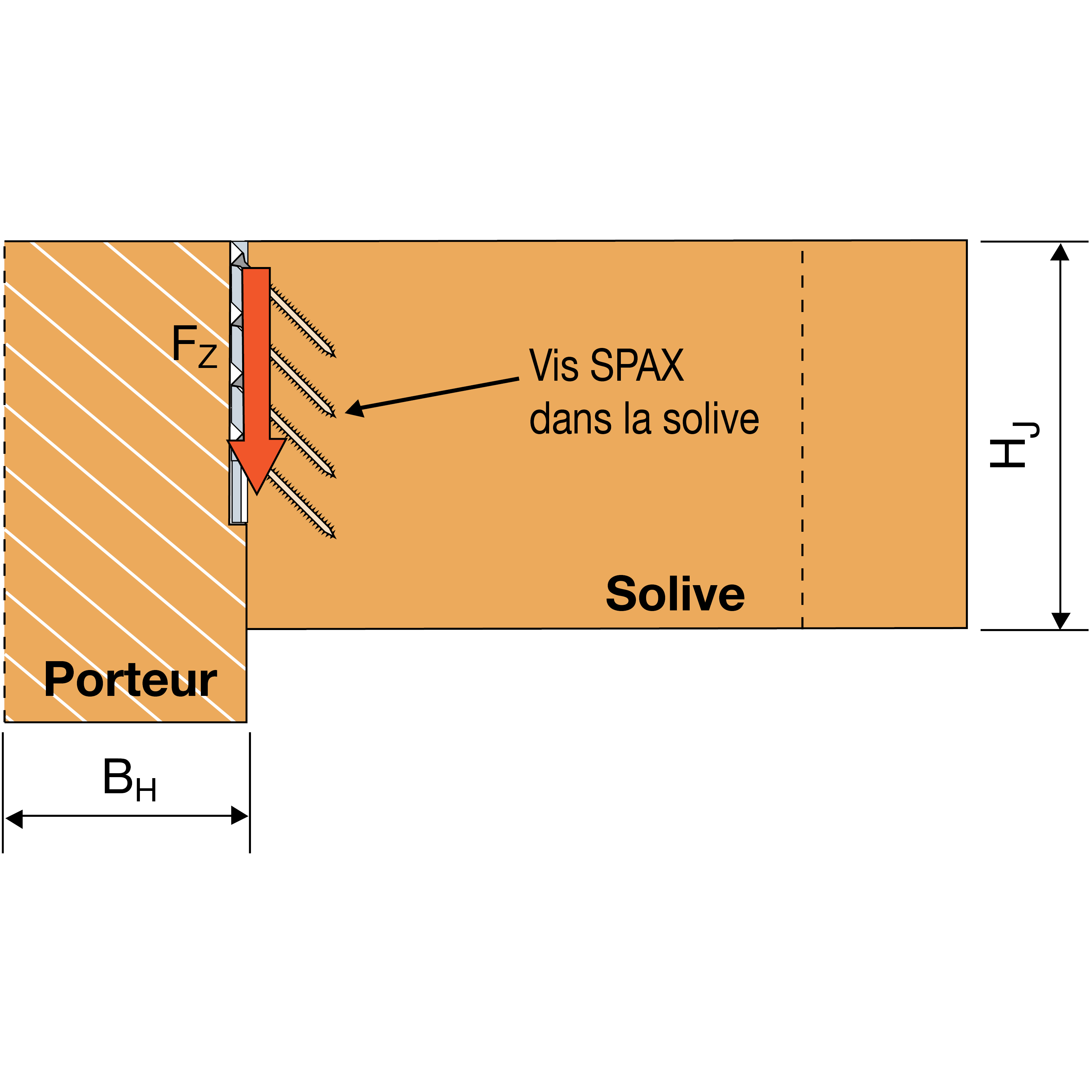

Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k
Qté Type Qté FTETL5,0x80 CSFT5,0x70
ETB90-B6CNA4,0x4049.611.1
ETB120-B9CNA4,0x40613.816.7
ETB160-B11CNA4,0x40817.820.4
ETB190-B19CNA4,0x401123.829.7
ETB230-B19CNA4,0x401429.535.2

Valeurs Caractéristiques - Solive sur poteau

Références Valeurs caractéristiques - Solive sur poteau
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k
Qté Type Qté FTETL5,0x80 CSFT5,0x70
ETB90-B6CNA4,0x4049.611.1
ETB120-B9CNA4,0x40613.816.7
ETB160-B11CNA4,0x40817.820.4
ETB190-B12CNA4,0x40919.822.2
ETB230-B12CNA4,0x401021.822.2

Installation

Montage

Fixations

Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETE-04/0013 et aux préconisations données ci-dessous.
L‘Eurocode 5 permet l‘utilisation de pointes et vis non marquées CE. Toutefois, cela entraîne une diminution importante des charges. Se référer aux calculs des fixations de l‘Eurocode 5.

Sur porté :

  • Vis CSFT5.0X70 avec filetage complet

Sur porteur:

  • Pointes annelées CNA Ø4,0 x 40 mm
  • Vis CSA Ø5,0 x 40 mm

Installation

Le montage des étriers ETB est simplifié par l‘emploi d‘un gabarit de montage disponible sur stock. La réalisation du lamage s‘effectue avec un fraise Ø16 mm et une rondelle Ø30 mm.

Etape 1 : Montage de la partie mâle de l'ETB sur le porteur

  1. Mettre le gabarit de façon à ce que le bord droit soit positionné vers le bas. Régler la partie 2 du gabarit afin d'obtenir lors du positionnement : H1= hauteur fini de l’ETB,
  2. Effectuer le lamage à l'aide d'une fraise de ∅16 et une rondelle de ∅30 sur une profondeur de 10 mm. Pour éviter tout mouvement durant l'usinage, vous pouvez visser le gabarit sur la poutre à l'aide du perçage prévu à cet effet,
  3. Fixer la partie mâle de l'ETB en partie basse du lamage à l'aide de pointes annelées CNA∅4,0x50 ou de vis CSA∅5,0x40.

Etape 2 : Montage de la partie femelle de l'ETB sur la poutre portée

  1. Mettre le gabarit de façon à ce que le bord oblique soit positionné vers le bas. Régler la partie 2 du gabarit afin d'obtenir lors du positionnement : H2 = hauteur de la partie femelle,
  2. Fixer la partie femelle sur la poutre portée en prenant appui sur le gabarit afin que celle-ci ne bouge pas durant le vissage. De même, le gabarit peut être vissé sur la poutre afin d'éviter tout mouvement durant l'opération. La fixation est réalisée à l'aide de vis CSFT5.0X70 positionnées à 45°.

Etape 3 : Montage final

  1. Assembler la partie mâle et la partie femelle,
  2. L'assemblage final est alors complètement invisible.
